光时域反射仪使用方法一、仪器概述光时域反射仪（Optical Time Domain Reflectometer，OTDR）是一种用于测量光纤长度、损耗和故障的仪器。

它利用光脉冲在光纤中传输的特性，通过测量脉冲反射信号的时间和强度来确定光纤中的事件位置和损耗值。

本文将详细介绍OTDR的使用方法。

二、准备工作1.检查设备：检查OTDR是否正常工作，电源是否连接正常，屏幕是否正常显示。

2.连接设备：将OTDR与被测光纤连接，并确保连接正确无误。

3.设置参数：根据被测光纤的特性设置OTDR参数，包括波长、脉冲宽度、平均次数等。

三、测试步骤1.启动仪器：按下电源开关启动OTDR，并等待系统自检完成。

2.选择测试模式：根据被测光纤的不同选择相应的测试模式，包括单模/多模、短距离/长距离等。

3.设置测试参数：根据被测光纤的特性设置OTDR测试参数，包括起始端点、终止端点、脉冲宽度等。

4.开始测试：按下测试键，OTDR将向被测光纤发送脉冲，并记录反射信号的时间和强度。

测试完成后，OTDR将自动计算出光纤长度、损耗和故障位置等信息，并在屏幕上显示结果。

5.保存数据：如需保存测试数据，可将结果存储到OTDR内部存储器或外部存储设备中。

四、注意事项1.避免过度弯曲光纤：过度弯曲会导致光纤损耗增加，影响测试结果。

2.避免过长的测试距离：过长的测试距离会导致信号衰减严重，影响测试结果。

3.选择适当的波长和脉冲宽度：不同波长和脉冲宽度适用于不同类型的光纤，选择不当会影响测试结果。

4.保持设备清洁干燥：避免灰尘、水分等杂质进入设备内部，影响仪器正常工作。

五、总结本文介绍了OTDR的使用方法，包括准备工作、测试步骤和注意事项。

在实际应用中，需要根据被测光纤的特性选择合适的测试参数，以确保测试结果的准确性和可靠性。

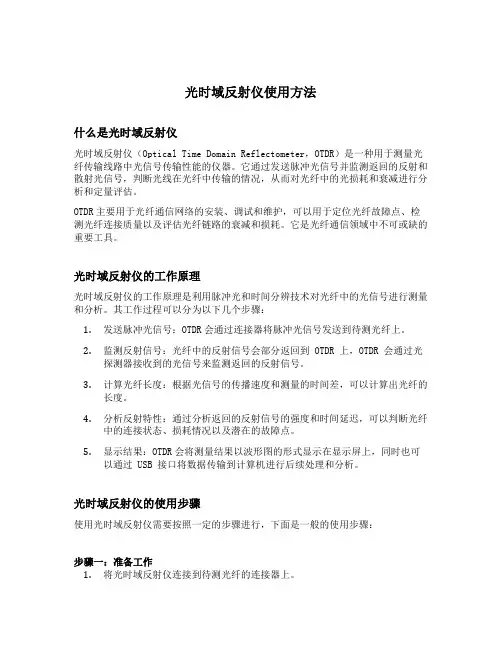

光时域反射仪使用方法什么是光时域反射仪光时域反射仪（Optical Time Domain Reflectometer，OTDR）是一种用于测量光纤传输线路中光信号传输性能的仪器。

它通过发送脉冲光信号并监测返回的反射和散射光信号，判断光线在光纤中传输的情况，从而对光纤中的光损耗和衰减进行分析和定量评估。

OTDR主要用于光纤通信网络的安装、调试和维护，可以用于定位光纤故障点、检测光纤连接质量以及评估光纤链路的衰减和损耗。

它是光纤通信领域中不可或缺的重要工具。

光时域反射仪的工作原理光时域反射仪的工作原理是利用脉冲光和时间分辨技术对光纤中的光信号进行测量和分析。

其工作过程可以分为以下几个步骤：1.发送脉冲光信号：OTDR会通过连接器将脉冲光信号发送到待测光纤上。

2.监测反射信号：光纤中的反射信号会部分返回到 OTDR 上，OTDR 会通过光探测器接收到的光信号来监测返回的反射信号。

3.计算光纤长度：根据光信号的传播速度和测量的时间差，可以计算出光纤的长度。

4.分析反射特性：通过分析返回的反射信号的强度和时间延迟，可以判断光纤中的连接状态、损耗情况以及潜在的故障点。

5.显示结果：OTDR会将测量结果以波形图的形式显示在显示屏上，同时也可以通过 USB 接口将数据传输到计算机进行后续处理和分析。

光时域反射仪的使用步骤使用光时域反射仪需要按照一定的步骤进行，下面是一般的使用步骤：步骤一：准备工作1.将光时域反射仪连接到待测光纤的连接器上。

2.打开光时域反射仪，并进行一些基本设置，如设置测量波长、脉冲宽度等。

步骤二：配置测试参数1.设置测试距离范围：根据待测光纤的长度和测试需求，设置适当的测试距离范围。

一般可以选择全距离测试或局部测试。

2.设置平均次数：根据需要可以设置平均测量次数，以提高测试精度。

3.设置测试灵敏度：根据光纤的损耗情况和测试需求，设置合适的测试灵敏度。

步骤三：进行测试1.点击开始测试按钮，进行测试。

安捷伦光时域反射仪使用方法及原理介绍安捷伦光时域反射仪（Agilent Optical Time Domain Reflectometer，简称OTDR）是一种用于测试光纤传输性能的仪器。

它通过发射和接收光脉冲信号来探测光纤中的反射和衰减情况，从而确定光纤的损耗、长度和连接状态等关键参数。

OTDR广泛应用于电信、通信、有线电视等行业，是网络维护和故障排除的重要工具。

一、使用方法：1.准备工作确保OTDR电源和光纤连接正常，并检查测试光纤的光纤长度（待测试段光纤），确认OTDR测试带宽覆盖该长度。

2.设置测试参数根据实际情况，设置测试端口的波长、测试间隔和采样点数等参数。

常用的波长有1310nm和1550nm。

设置间隔和采样点数根据待测光纤长度，一般设置成光纤长度的1/10到1/20。

3.准备测试连接OTDR测试端口和待测光纤端口，确保连接牢固。

保护好OTDR测试端口和待测光纤端口处的光纤连接头。

4.启动测试按下OTDR的“测试”按钮，OTDR发送光脉冲信号到待测光纤。

光脉冲信号在光纤中传播过程中会发生衰减和反射，OTDR接收到这些信号并进行处理。

5.数据分析OTDR会将收到的信号进行处理，并将结果以波形图和数据表的形式显示出来。

可以根据波形图和数据表来判断光纤的长度、损耗和连接状态等参数。

二、原理介绍：光时域反射仪的工作原理基于“时间域反射技术（Time Domain Reflectometry）”。

它使用脉冲光源来产生短脉冲光信号，并通过光纤传输到待测点。

光脉冲在传输过程中会受到衰减和反射。

光脉冲信号通过光纤传输时，会受到光纤的损耗和反射影响。

光纤的损耗是指光脉冲信号在传输过程中由于光纤本身的吸收、散射等原因而引起的光功率降低。

光纤的反射指的是光脉冲信号在光纤连接点或光纤末端遇到不连续介质时的反射。

OTDR通过发射短脉冲光信号，并监测接收到的光脉冲信号的强度和时间。

当光脉冲信号受到反射时，OTDR会通过计算反射脉冲信号的时间和强度来确定反射点的位置和反射程度。
