KBZ系列矿用隔爆型真空馈电开关企业标准

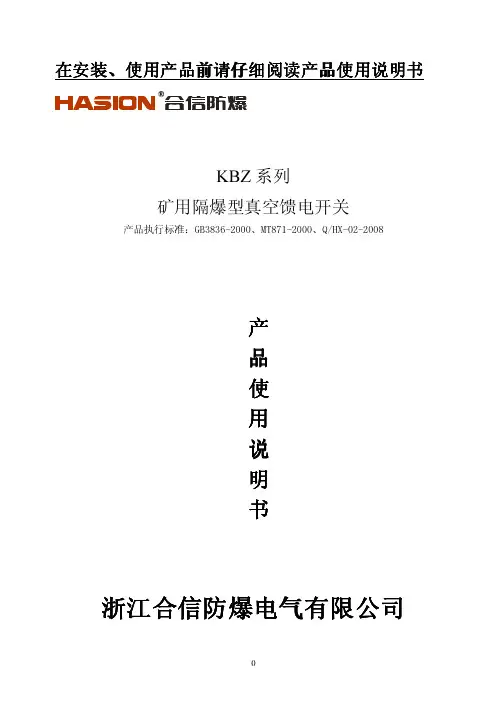

在安装在安装、、使用产品前请仔细阅读产品使用说明书KBZ 系列矿用隔爆型真空馈电开关产品执行标准：GB3836-2000、MT871-2000、Q/HX-02-2008产 品 使 用 说 明 书浙江合信防爆电气有限公司浙江合信防爆电气有限公司一、产品型号K B Z－ □ /□ Z智能型额定电压（V）额定电流（A）真 空隔 爆 型馈电开关二.用途和使用条件1.用途:KBZ – 200、400、630/1140（660V）矿用隔爆型真空馈电开关(以下简称馈电开关),适用于煤矿井下和周围介质含有爆炸性气体(甲烷混合物)的环境中,在交流50HZ电压至1140V（660V）的中心点不接地的三相电网中,作为配电总开关或分支开关之用.本开关采用先进的DSP微处理器和大容量新型芯片进行双芯片工作,保护精度高,反应速度快.能完成漏电闭锁、漏电保护、欠压、过压、三相不平衡、过载、短路、瓦斯保护、等多种保护功能.2. 馈电开关执行标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》；Q/HX-02-2008《KBZ-200（400、500、630）/1140(660) 矿用隔爆型智能化真空馈电开关企业标准》3.使用条件:A.海拔不超过2000米B.周围环境温度为-5℃～40℃C.周围环境湿度不大于95%(+25℃)D.无破坏绝缘及腐蚀金属的气体或蒸汽环境中E.无显著摇动或冲击振动的地方F.能防止雨雪与滴水的地方G．与水平面的安装倾斜度不超过15°三.主要技术特征:1.防爆形式为： 矿用隔爆型； 防爆标志：ExdI2.额定工作电压: 1140V3.额定工作电流: 200、400、630A4.额定工作制:长期工作制操作方式:电动合闸，电动分闸,四．外形尺寸馈电开关的外形尺寸：见下图KBZ – 200、400/1140（660V）矿用隔爆型真空馈电开关外形尺寸图KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（横开门）KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（竖开门）结构概述：：五．结构概述A.馈电开关的隔爆外形呈长方形，用4只M12的螺栓与脚架相连，隔爆外壳有上下两个空腔，分别为接线腔和主腔。

一、概述1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。

1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。

1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.3 额定工作制：长期工作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。

2. 过载保护：整定值分档可调，电流整定值的准确度±8％。

3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。

4. 漏电与漏电闭锁保护：动作值及动作时间见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。

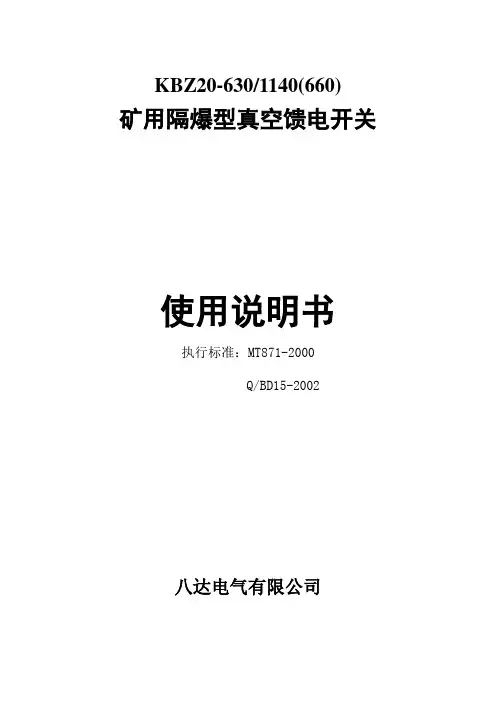

KBZ20-630/1140(660)矿用隔爆型真空馈电开关使用说明书执行标准：MT871-2000Q/BD15-2002八达电气有限公司一、用途、功能及使用条件1.本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、660V或1140V，额定电流630A及以下的线路中，开关作配电系统的总开关。

2.保护单元采用先进的16位计算机技术，辅以工业级外围芯片，精密小型互感器，小型专用继电器，高精度的A/D转换器对交流信号进行直接采样运算，更加真实的反映电网的实时运行状况，保护可靠灵敏，测量精度高。

3.当线路出现过载、短路、漏电、断相、过电压、欠电压等故障时，开关能自动有选择、快速地切除故障线路、记忆显示故障参数，并对开关实施闭锁，只有解除故障，并经人工复位后才能重新合闸送电。

同时，开关还具有漏电闭锁保护功能，模拟漏电、短路等试验功能。

4.本开关可与本厂的KBZ20-400/1140组成完善的两级选择性漏电保护系统。

选择性漏电保护采用了独特的基于故障分量无功功率方向及故障电流大小的综合判断的依据，配合多重出口等防误动措施，适用于各种电缆长度的井下低压电网,选择性能好。

5.开关具有漏电闭锁保护功能，模拟漏电、短路等试验功能，漏电闭锁保护具有绝缘电阻值在线显示功能。

具有完善的自诊断功能。

6.具备风电闭锁功能、瓦斯电闭锁功能，连接方便。

7.采用全中文液晶显示，菜单式操作，使控制操作更简单、显示信息更丰富。

除保护控制功能外，还具有诊断功能，开关状态、负荷电流、电网电压、有功功率等参数的实时显示功能，故障原因记忆查询等功能。

8.装置配有带隔离的RS485串行通信接口，支持“四遥”功能，便于接入井下电网综合自动化系统。

9.使用环境：（1）海拔高度不超过2000m；（2）环境温度为-5℃～+40℃；（3）空气相对湿度不大于95%（+25℃）；（4）与垂直面倾斜度不超过15度；（5）无显著振动和冲击；（6）含有爆炸危险的气体和煤尘的环境中；（7）无足以腐蚀金属和破坏绝缘的气体和蒸气；（8）无滴水和液体浸入的地方；（9）污染等级：3级；（10）安装类别：Ⅲ类。

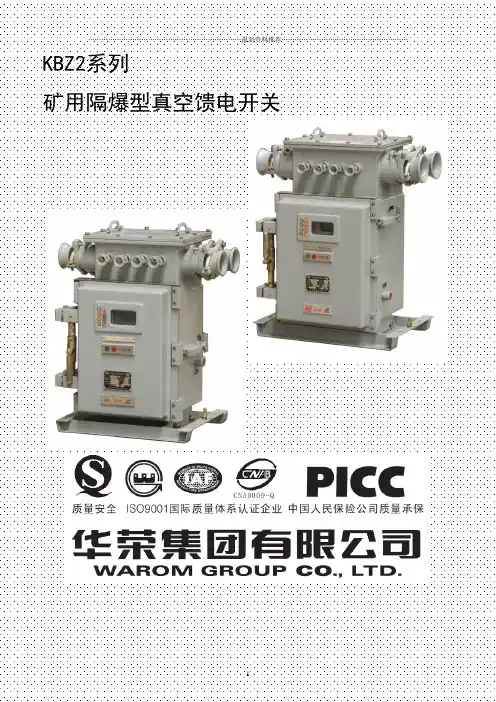

安装使用前请仔细阅读使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书1 用途及使用条件1.1用途KBZ2-200/1140(600)、KBZ2-400/1140矿用隔型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。

本馈电开关执行标准：Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》本馈电开关参考标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》馈电开关中的保护器采用了先进的微处理器与红外遥控技术，高精度的数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。

保护器能实现漏电保护（作总开关用）、功率方向型选择性漏电保护（作分开关用）、漏电闭锁、过载、短路、三相不平衡（包括断相）及欠压等多种保护功能，馈电开关可外接远方分励按钮，还可以外接瓦斯断电仪或其它需要联控的接点，实现瓦斯超限断电或其它保护功能。

1.2使用条件a）高度不超过2000米；b）周围环境温度为-5℃-40℃；c）周围环境湿度不大于95%（+25℃）；d）无破坏绝缘的气体或蒸汽的环境中；e）无显著摇动与冲击振动的地方；f）能防止雨雪与滴水的地方；g）与水平面的安装倾斜度不超过15°。

1.3型号含义额定电压V额定电流A设计序号真空１隔爆型馈电开关2 主要技术特征a）额定工作电压：(200A)/1140(660)V；(400A)/1140Vb）额定工作电流：200、400Ac）额定工作制：长期工作制d）最大分断能力：1140V、7.5kAe）操作方式：电动合闸、电动分闸f）馈电开关保护功能的特性参数2.1保护功能2.1.1漏电闭锁功能：在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。

KBZ-630/1140(660)矿用隔爆型真空馈电开关（联络）使用说明书使用前请仔细阅读使用说明书山东三江矿用电器设备有限公司一、概述1、主要用途及适用范围KBZ-630/1140(660)矿用隔爆型真空馈电开关（简称馈电开关），适用于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性气体环境中，在交流50HZ、额定电压1140V（660）额定电流630A 及以下的线路中作为联络开关使用。

二、使用条件与范围1、型号含义K B Z —口/ 1140（660）额定电压（V）额定电流（A）真空隔爆型馈电开关2、执行标准：MT871-2000 Q/SJ-06-2007。

3、防爆型式：矿用隔爆型防爆标志：ExdI4、可在下列环境条件下使用：（1）海拔高度不超过2000m；（2）环境温度：-5℃～+40℃；（3）空气相对湿度不大于95%（+25℃）；（4）在具有甲烷及煤尘爆炸性气体混合物的危险场所；（5）无破坏金属和绝缘料的腐蚀性气体和蒸汽的场所；（6）无显著摇动和剧烈冲击振动的环境；（7）与水平安装倾斜度不超过15°；（8）无滴水及水浸入的场所；（9）污染等级：3级；（10）安装类别：Ⅲ类；5、外壳防护等级 IP54。

三、结构（见图一）图一（1）外形结构：馈电开在由座在托撬底座上的长方形隔爆外壳组成，上方为接线腔，下方为主腔，各为独立的隔爆部分。

馈电开关为快开门结构，前门为平面止口式。

正前的左侧有一转动手把，抬起手把可以转动90度左右，向右侧转动为开门，向左侧转动为关门。

正前方的右侧设联锁杆，右侧面为控制变压器电源的手柄。

共有两档分别为闭锁、送电，下面是机械分闸按钮。

开门时必须把手柄转到闭锁的位置，并将联锁杆旋入手柄定位槽内，方能将门打开。

（2）主腔结构：主腔内主要由真空断路器、控制变压器、继电器等。

（3）门上装置：门前侧：有6个按钮，分别为一回路联络、一回路退出、二回路联络、二回路退出、合闸、分闸；有观察窗，查看显示信息，有5个指示灯：一回路电源指示灯、二回路电源指示灯、一回路联络指示灯、二回路联络指示灯、合闸指示灯。

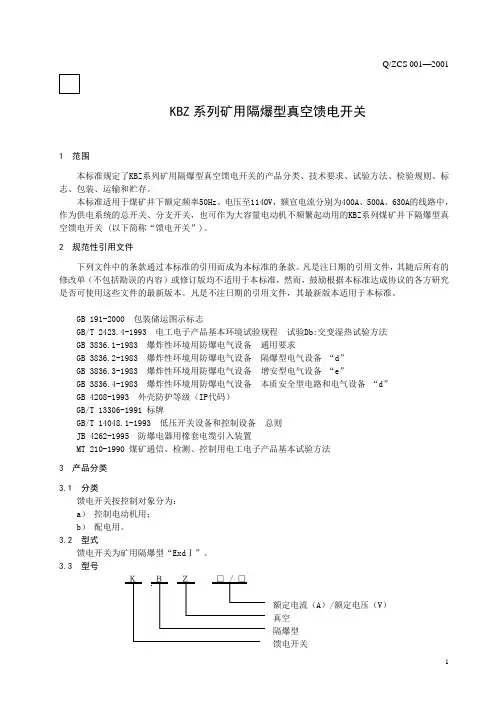

KBZ 系列矿用隔爆型真空馈电开关1 范围本标准规定了KBZ 系列矿用隔爆型真空馈电开关的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于煤矿井下额定频率50Hz 、电压至1140V ，额宣电流分别为400A 、500A 、630A 的线路中，作为供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动用的KBZ 系列煤矿井下隔爆型真空馈电开关 (以下简称“馈电开关”)。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 191-2000 包装储运图示标志GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验Db:交变湿热试验方法 GB 3836.1-1983 爆炸性环境用防爆电气设备 通用要求GB 3836.2-1983 爆炸性环境用防爆电气设备 隔爆型电气设备 “d ” GB 3836.3-1983 爆炸性环境用防爆电气设备 增安型电气设备 “e ”GB 3836.4-1983 爆炸性环境用防爆电气设备 本质安全型电路和电气设备 “d ” GB 4208-1993 外壳防护等级（IP 代码） GB/T 13306-1991 标牌GB/T 14048.1-1993 低压开关设备和控制设备 总则 JB 4262-1995 防爆电器用橡套电缆引入装置MT 210-1990 煤矿通信、检测、控制用电工电子产品基本试验方法 3 产品分类3.1 分类馈电开关按控制对象分为： a ） 控制电动机用； b ） 配电用。

3.2 型式馈电开关为矿用隔爆型“Exd Ⅰ”。

3.3 型号ＫＢ Ｚ □ / □额定电流（A ）/额定电压（V ） 真空 隔爆型 馈电开关3.4 基本参数a）额定电压： 660V（1140V）；b）控制电源电压： AC18V、AC50V、AC110；c）额定工作电流： 400A、500A、630A；d）标准频率： 50HZ；e）工作制：长期工作制。

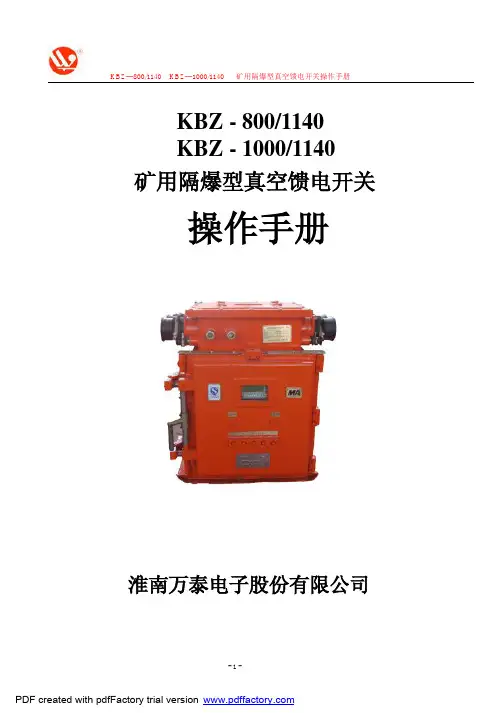

危险！在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重的伤害甚至死亡。

小心！标有这个图标的地方是要您注意危险状况。

可能的后果是：对人身的伤害和设备损坏。

重要！在操作手册中标有这个图标的地方提供了使您便于操作的提示和资料，不是有关有害或危险状况的警告。

■用黑色方块列出各项。

警告！当馈电开关发生故障时，一定要先切断上一级电源才允许打开前门和上盖进行维修。

第四节安全指南综述这是本操作手册中所有各章节安全指南的一个摘要。

第三章储存和运输注意！安装前检查，整机装配良好，坚固螺栓无松动现象，手柄及按钮操作灵活。

通电试验，起动后应无振动现象和明显噪声。

PDF created with pdfFactory trial version 警告！任何工作都要遵守本手册的安全指南，也要遵守矿方管理部门制订的特殊安全指南和操作手册，否则将导致最严重的事故，甚至造成死亡。

重要！第一节安装馈电开关4.1.1工作面安装编号为了便于在工作面组装和安装时辨认，馈电开关运载装置应有连续编号，这些编号应当与工作面的施工部门布置顺序一致。

在表面用清晰可见的颜色写上编号或焊上编号。

4.1.2馈电开关的安装4.1.2.1开关应安装在电气系统合适配置点，放置在空间相对开阔、地面平整、干燥无渗漏的地方；4.1.2.2给开关正确的连接上电源线及地线，确认接线可靠无误后封闭好上接线腔盖板，并关上开关前门。

4.1.3开关通电前检查4.1.3.1检查馈电开关的型号、电压、电流等级是否与订货及实际使用一致4.1.3.2检查馈电开关有无机械受损，电气元件有无受损或松动（一次保险、保护器插头等）4.1.3.3开关使用时必须可靠接地，辅助接地极与主接地极之间距离大于5米4.1.3.4因开关具有检漏功能,按规程规定在同一供电系统中不能有两台或两台以上的开关设定在总开关状态。

4.1.3.5若需进行绝缘检查时，须将保护器、开关电源、阻容吸收装置拆除，以免造成损失。

矿用隔爆型真空馈电开关技术要求
一、设备名称：矿用隔爆型真空馈电开关
二、规格型号：KBZ16-400/1140（660）
三、安装地点及用途：晓南矿井下配电点
四、数量：10台
五、主要技术参数：
1、额定电压：1140/660V；
2、额定电流：400A；
3、极限分断电流：7500A/1140V,9000A/660V；
4、短路保护动作时间：＜100毫秒；
5、漏电闭锁值（无延时）：40KΩ/1140V, 22KΩ/660V；
6、漏电动作值（无延时）：20KΩ/1140V, 11KΩ/660V；
7、保护器带甲烷检测接口，可外接甲烷检测传感器；
8、保护器型号：WZB-6GT
9、使用上海山源保护器，带RS-485/RS-232通讯接口；必须能实现晓南矿电力监控功能。

10、环境温度：0℃至+40℃；平均相对湿度：不大于95%（+25℃）；大气压力：86至106KPa；有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

七、质量保证及售后
1、设备质保期从安装投入使用之日起一年内出现产品质量问题，厂家负责包修、包退、包换，并且要负责承担由此产生的用户直接经济损失。

2、厂家提供产品防爆合格证书、煤安标志证及配置附件、产品合格证、说明书及所有相关实际接线图纸。

3、到货日期：2019.7
1。

2216-0 2 KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1.产品型号及意义KBZ——□/□额定电流（A）/额定电压（V）真空隔爆型馈电开关2.产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH012—2008《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3.防爆形式:矿用隔爆型防爆标志：ExdI。

4.用途及使用条件4.1用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2使用条件4.2.1海拔高度不超过2000m；4.2.2周围环境温度为-25～+40℃；4.2.3周围环境湿度不大于95％（+25℃）；4.2.4无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5.主要技术特征5.1额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2额定工作制：长期工作制；5.3最大分断能力：1140V（COS?=0.3）7.5KA；5.4操作方式：电动合、分闸，机械保持。

5.5馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6进出线口：主回路进出线喇叭口4只，可穿入?32～?78的橡套电缆；控制线路喇叭口2只，可穿入?12～?19橡套电缆。

备案号：Q/KDB矿用隔爆型真空馈电开关2006-12-20实施XXXXXXXXX公司发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 产品分类 (1)4 使用环境条件 (2)5 结构和性能要求 (2)6 试验方法 (7)7 检验规则 (7)8 标志、包装、运输与贮存 (8)前言本标准根据GB3836.1～3-2000《爆炸性气体环境用电气设备》和MT871-2000《矿用隔爆型低压交流真空馈电开关》进行编写，编写结构和规则符合GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》的规定。

本标准主要起草人：本标准批准人：本标准批准时间：矿用隔爆型真空馈电开关1 范围本标准规定了KBZ2系列矿用隔爆型真空馈电开关(以下简称：馈电开关)的产品分类、试验方法、检验规则、技术要求、标志、包装与贮存。

该馈电开关适用于含有爆炸性气体（甲烷）和煤尘的矿井中，在交流50Hz，在交流1140（660）V，电流至630A的中性点不接地的三相电网中，作为配电总开关或支路开关（其中630、500A可作为移动变电站二次侧配电使用），也可作为大容量电动机的不频繁起动之用。

用来分配电能，具有失压、过载、短路和漏电等保护功能。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3-2000 爆炸性气体环境用电气设备第3部分：增安型“e”GB/T14048.1-2000 低压开关设备和控制设备总则GB2423.4-1993 电工电子产品基本环境试验规程试验Db:交变湿热试验方法MT871-2000 矿用隔爆型低压交流真空馈电开关3 产品分类3.1型式：三相；真空；电动合闸。

目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。

1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。

1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。

隔爆外壳分为上、下两个空腔即接线腔与主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。

主腔由主腔壳体与前门组装而成。

开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。

开关前门打开时，前门支承在壳体左侧的铰链上。

2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。

KBZ-400/660矿用隔爆真空馈电开关使用说明书执行标准：MT871-2000八达电气有限公司二00七年十月KBZ-400/660型矿隔爆真空馈电开关使用说明书本说明书适用于KBZ-400/660矿用隔爆真空馈电开关，同时适用采用本开关本体改造的原DW80-350空气馈电开关。

一、用途和适用范围：1、本开关主要用于煤矿井下，交流50HZ，额定电压660V，额定电流400A 及以下的供电系统中，作为总开关、分开关，也可作为大容量电动机不频繁起动控制之用。

当供电线路中出现过载、短路或漏电时能自动切断电路，作总开关时具有三相对称漏电保护，作为分开关漏电时的后备保护。

作分开使用还具有选择性漏电保护与漏电闭锁功能。

过载保护具有反时限特性，近端出口短路采用大电流无压释放电路保护。

2、本开关可在下列环境条件下使用：a、海拨高度不超过2000米；b、环境温度-5℃～+40℃；c、空气相对湿度不大于95%（+25℃时）；d、与垂直面的安装倾斜度不超过15°；e、含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸汽；f、无滴水的地方。

二、主要技术特征：1、额定电压660V；2、额定电流：400A（200A）；3、极限分断电流：8000A；4、短路保护动作时间：＜100毫秒；5、经1K电阻漏电动作时间：作分开关时≤30毫秒（无延时）；作总开关时200～400毫秒（有延时）；6、在电网每相对地电容不大于1uƒ，配备分支电容不大于0.3 uƒ时，漏电电阻在11 KΩ（660V）以下能可靠地实现选择性漏电保护和后备保护。

在1KΩ漏电时能保证有选择地实现30毫秒的安全保护指标。

三相对称漏电保护和后备漏电保护动作时间不大于100毫秒与400毫秒（有延时）。

7、作分开关使用时，负荷侧绝缘电阻低于22KΩ+20%（660V）时能可靠地实现漏电闭锁功能。

8、过载保护特性：9、型号意义：额定工作电压（V）额定工作电流（A）矿用隔爆馈电开关三、使用和改造方法1、原理与接线：短路、过载以及漏电保护、漏电闭锁为集成运放电路组成，选择性漏电保护采用零序方向性原理，对称性漏电与选择性漏电的后备保护为附加直流电源原理，出口短路及无压释放采用大于10倍额定电流值和电容贮能放电原理，操作机构采用手动合、分闸，故障状态时电磁铁断电跳闸,在正常状态时电磁铁有电吸合。
