矿用隔爆真空馈电开关常见故障与排除一、设备名称：矿用隔爆型真空馈电开关二、型号：BKD 20-200/1140(660)Z三、设备功能及作用：1、主要用于煤矿和其他周围介质中存在有煤尘和爆炸性气体的环境。

在交流50HZ，660V或1140V额定电流200A及以下的线路中，开关可作配电系统的总开关，也可作配电路分开关。

2、保护单元采用的16位计算机技术，高精度的A/D转换器，对交流信号直接采样计算，反映电网的实时运转情况，保护灵敏可靠，测量精度高。

3、当线路出现故障时，开关自动快速切除故障线路，计忆显示故障参数，并对开关实施闭锁，解除故障后进行人工复位，才能重新合闸。

4、馈电漏电有总开关和分开关两级选择性漏电保护系统。

5、开关有漏电闭锁，漏电跳闸，短路等试验功能。

6、具有风电，瓦斯电闭锁功能。

7、中文液晶显示，带RS485串行通信接口，支持遥控控制。

四、设备故障检修及排除方法1、开关合闸后，显示器不显示：①．检查开关变压器一、二次熔断器是否损坏，如果损坏应及时进行更换。

②．检查开关门板矩形插座有无松动或脱落，检查保护器电源100V是否正常，插座松动、脱落或保护器100V不正常，都会造成保护器没电，显示屏没电，应重新安装好插座链接，并检查FU3熔断进行更换。

2、显示屏正常①．调整显示板可调电阻，改变对低电压，若显示屏发黑应顺时针调整，如亮度过高出现模糊，应逆时针调整。

②．检查复位按钮是否短接或卡住不能复位，出现后应还原或更换按钮。

3、按合闸按钮不合闸①．检查时间继电器和J4直流继电器、J3中间继电器的线圈电压及触点，若不正常，不能正常合闸。

②．检查保护器9脚10脚是否导通，如不正常，进行检查或更换。

③．检查真空断路器和J4整流有无损坏。

4、安分闸按钮不分闸①．检查分闸按钮触点是否正常。

②．检查真空断路器右侧辅助触点是否正常闭合。

③．检查脱口线圈，整流桥有无损坏以上三项有一项不正常都会造成开关不能正常分闸。

矿用隔爆型真空馈电开关原理分析与故障处理摘要：矿用隔爆型真空馈电开关（以下简称馈电开关）广泛适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在煤矿井下电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。

在使用过程中如果不懂结构原理，会给保养维护带来不便，只有把结构原理分析清楚，才能更好的操作使用。

关键词：真空馈电原理分析故障处理引言：随着煤矿智能化设备的推广应用，矿用隔爆型真空馈电开关应用范围广，使用数量大，在使用过程中容易出现种种故障情况，给煤矿安全生产带来诸多影响，只有认真分析原理，总结经验，才能在实践中不断突破。

1.矿用隔爆型真空馈电开关结构矿用隔爆型真空馈电开关的隔爆外壳呈方形，用4只M12的螺栓与撬形底座相连。

隔爆外壳分隔为两个空腔即接线腔与主腔。

隔爆外壳上、下两个空腔，分别为接线腔和主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路的进出线端子。

主回路电源进线端子上罩有隔电防护板。

接线腔两侧共4个主回路进出线喇叭口及3个控制回路进出线喇叭口，主腔由主腔壳体与前门组成，主要装有主体芯架和千伏级电源控制开关，前门采用快开门结构。

主腔由主腔壳体与前门组成,开关关闭时,前门与壳体由上下扣块与左右齿条扣住;开关打开时,前门支撑在壳体左侧的铰链上。

前门采用快开门结构。

主腔内右侧装有交流真空断路器，断路器上方装有电流互感器和零序电流互感器，主腔内左侧的安装架的正面装有千伏级小熔断器，中间继电器、时间继电器以及控制电路中的熔断器、电容、整流器等，反面装有控制变压器、三相电抗器、电压变换器、电阻等。

前门上装有保护器、显示器、保护器电源、试验开关和按钮等。

前门与外壳之间有可靠的机械联锁，当需要打开馈电开关前门时，首先须将右侧壁上的电源控制开关的手把打至断开位置（中间位置），断开控制电源，断路器因控制电路失电而自动分闸，然后拧进闭锁杆，使其里端进入电源开关手把的闭锁孔内，将电源开关闭锁于断开的位置，其外端才能脱离前门上的限位块解除前门闭锁，此时方能打开前门，前门闭合的方法与打开的程序相反，从而实现了馈电开关前门闭合闭锁后才能进行合闸操作。

400馈电开关维修KBＺ20-400/1140/660Z矿用隔爆型真空馈电开关的说明及各种操作流程及常见的故障处理一、型号和意义KB——矿用隔爆馈电开关Z——真空式 20——设计序号400——额定电流（A）1140/660——额定电压（V）二、主要技术参数1、启动器可控制三相交流电动机最大额定功率基本参数如表1-1启动器可控制三相交流电动机最大额定功率基本参数型号额定电流/A额定电压/VCOSΦ=0.8时所控制电动机的最大功率/KW电机综合保护器电流整定范围开关质量KBＺ20-400/1 140/660Z 400 1140 ５００KW４００３００Kg660 ３００kW1-2真空接触器主要技术参数型号额大电无条件瞬断分断能力流/A 电流/A时间电流/A时间KBＺ20-400/114 0/660Z 400 5006０ＭＳ900３０ＭＳ１-3、短路闭锁保护：电流整定电流值为开关整定电流的3-10倍。

1-4、漏电保护:在开关分闸状态时，负荷侧绝缘电阻在60KΩ左右（1140V）以下时，开关实现漏电闭锁。

在合闸状态时，负荷侧绝缘电阻将至30KΩ左右时，开关实现选择性漏电跳闸。

1-5、过压动作性能范围。

在额定控制电源电压≧120％Ue之间热态范围内真空接触器过压保护应能可靠动作。

低压额定电压得70％真空接触器应能释放。

1-6、风电闭锁可根据局扇开关跳闸时的输出节点的状态，风电闭锁保护可以选择“常开”或“常闭”作为动作条件。

1-7、瓦斯电闭锁可根据瓦斯断电仪跳闸时的输出节点的状态，瓦斯闭锁保护可以选择“常开”或“常闭”作为动作条件。

1-8、保护性能。

启动器的保护特性见表启动器的保护特性3、T3：零序变压器用于660V/50V作用：漏电时零序电压U。

输出4、Q1：吸合线圈控制电压：DC约130V（由AC127V经过4×ZP5A整流得到）作用：电动合闸5、Q2：脱口线圈控制电压：DC48V（由AC55V经RS808桥整流得到）作用：电动分闸6、Q3：失压线圈控制电压：DC48V(由AC55V经RS808桥整流得到)作用：无压释放（由Q3的储能簧恢复力脱口）工作原理：平时带电储能，失压时释放脱口7、J4：闭锁继电器型号：JQX—BF控制电压：DC48V(由AC55V经RS808桥整流得到）作用：故障时闭锁合闸原理：故障→J4失电→J4—1断开→J3不吸合→闭锁合闸8、J3：合闸中继型号：JZC4—31 断电—延时—打开型控制电压：AC127V作用：合闸控制9、SJ：时间继电器型号：SJ3P控制电压：AC127V作用：（1）延时——保护合闸可靠性（2）断电——保护吸合线圈Q1原理：合闸后→KM—3打开→SJ失电→J3被延时断电→Q1被保护断电10、J5：漏试继电器型号：JZC4—31控制电压：AC127V作用：漏电试跳11、SK：三相电抗器作用：（1）作总开关时，附加直流源（DC40V）直流通道，实现对地绝缘状态的实时监测。

一、矿用隔爆型真空可逆电磁起动器型号：QBZ—80N（BQD—80N）常见故障判断及维修1、按反、正车启动按钮，电机只正转；远方启动按钮其中一个损坏。

2、按启动按钮开关不启动；（1）检查变压器熔断是否熔断，检查本身停止按钮接触是否良好。

（2）检查JDB综合保护器是否正常。

（3）电机正转不启动：检查ZJ1常闭点、ZC接点是否良好。

（4）电机反转不启动：检查ZJ2常闭点、FC接点是否良好。

（5）检查远方启动、停止按钮常开、常闭点接触是否良好。

二、矿用隔爆型真空馈电开关型号：KBZ10—630/1140常见故障及处理方法1、开关指示灯指示正常，按合闭钮，开关不合闸？处理方法：（1）220V保险丝断、更换。

（2）时间继电器未吸合，查找继电器电源。

（3）试验选择开关接触不良，处理接点。

2、合上电源开关，分闸灯亮，漏电闭锁灯亮，开关合不上闸？（1）操作方法不对，没按复位按钮，首先按复位铵钮，检测灯亮，所有故障指示灯灭，按合闸钮，开关合闸。

（2）所漏电故障，漏电保护动作，闭锁，查找漏电故障是负荷侧还是开关本身，如果是负荷测，查找潜心电故障点处理即可；如果是开关本身，查找开关本身。

3、开关指示灯允许合闸，但机构维持不住？（1）欠压线圈的压簧未压到位，机构搭半轴不位，查找压簧不到位的原因，使压簧压到位。

（2）欠压线圈断，没有工作，更换欠压线圈。

三、矿用隔爆型照明综合信号保护器型号：ZBZ—4.0/660(380)M常见故障判断1、漏电指示灯常亮开关送不上电；变压器二次127V接地，用兆欧表查找接地。

2、按下启动按钮开关不吸合检查变压器一次熔断大是否熔断；检查组合开关是否通路；检查二次熔断器是否熔断；检查控制断电器IJ1常闭点接触是否良好；检查启动、停止按钮常开、常闭接点接触是否良好。

四、煤矿风机用隔爆型双电源真空电磁起动器型号：QBZ—120/1140（660）-SF 故障分析排除1、RD1、RD01指示灯不亮。

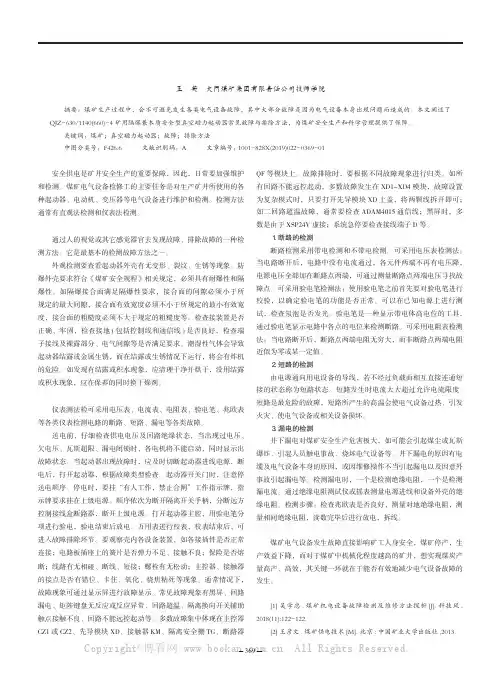

产能经济369浅析ＱＪＺ－６３０／１１４０（６６０）－４矿用隔爆兼本质安全型真空磁力起动器常见故障与排除方法王　英 大同煤矿集团有限责任公司技师学院摘要：煤矿生产过程中，会不可避免发生各类电气设备故障，其中大部分故障是因为电气设备本身出现问题而造成的。

本文阐述了QJZ-630/1140(660)-4矿用隔爆兼本质安全型真空磁力起动器常见故障与排除方法，为煤矿安全生产和科学管理提供了保障。

关键词：煤矿；真空磁力起动器；故障；排除方法中图分类号：F426.6 文献识别码：A 文章编号：1001-828X(2019)022-0369-01安全供电是矿井安全生产的重要保障，因此，日常要加强维护和检测。

煤矿电气设备检修工的主要任务是对生产矿井所使用的各种起动器、电动机、变压器等电气设备进行维护和检测。

检测方法通常有直观法检测和仪表法检测。

一、直观法检测通过人的视觉或其它感觉器官去发现故障、排除故障的一种检测方法。

它是最基本的检测故障方法之一。

外观检测要查看起动器外壳有无变形、裂纹、生锈等现象。

防爆外壳要求符合《煤矿安全规程》相关规定，必须具有耐爆性和隔爆性。

如隔爆接合面满足隔爆性要求，接合面的间隙必须小于所规定的最大间隙，接合面有效宽度必须不小于所规定的最小有效宽度，接合面的粗糙度必须不大于规定的粗糙度等。

检查接装置是否正确、牢固，检查接地(包括控制线和通信线)是否良好，检查端子接线及裸露部分、电气间隙等是否满足要求。

潮湿性气体会导致起动器结露或金属生锈，而在结露或生锈情况下运行，将会有炸机的危险。

如发现有结露或积水现象，应清理干净并烘干，没用结露或积水现象，应在保养的同时换干燥剂。

二、仪表法检测仪表测法检可采用电压表、电流表、电阻表、验电笔、兆欧表等各类仪表检测电路的断路、短路、漏电等各类故障。

送电前，仔细检查供电电压及回路绝缘状态，当出现过电压、欠电压、瓦斯超限、漏电闭锁时，各电机将不能启动，同时显示出故障状态。

馈电开关故障检修与排除矿用隔爆真空馈电开关常见故障与排除一、设备名称：矿用隔爆型真空馈电开关二、型号：BKD 20-200/1140(660)Z三、设备功能及作用：1、主要用于煤矿和其他周围介质中存在有煤尘和爆炸性气体的环境。

在交流50HZ，660V或1140V额定电流200A及以下的线路中，开关可作配电系统的总开关，也可作配电路分开关。

2、保护单元采用的16位计算机技术，高精度的A/D转换器，对交流信号直接采样计算，反映电网的实时运转情况，保护灵敏可靠，测量精度高。

3、当线路出现故障时，开关自动快速切除故障线路，计忆显示故障参数，并对开关实施闭锁，解除故障后进行人工复位，才能重新合闸。

4、馈电漏电有总开关和分开关两级选择性漏电保护系统。

5、开关有漏电闭锁，漏电跳闸，短路等试验功能。

6、具有风电，瓦斯电闭锁功能。

7、中文液晶显示，带RS485串行通信接口，支持遥控控制。

四、设备故障检修及排除方法1、开关合闸后，显示器不显示：①．检查开关变压器一、二次熔断器是否损坏，如果损坏应及时进行更换。

②．检查开关门板矩形插座有无松动或脱落，检查保护器电源100V是否正常，插座松动、脱落或保护器100V不正常，都会造成保护器没电，显示屏没电，应重新安装好插座链接，并检查FU3熔断进行更换。

2、显示屏正常①．调整显示板可调电阻，改变对低电压，若显示屏发黑应顺时针调整，如亮度过高出现模糊，应逆时针调整。

②．检查复位按钮是否短接或卡住不能复位，出现后应还原或更换按钮。

3、按合闸按钮不合闸①．检查时间继电器和J4直流继电器、J3中间继电器的线圈电压及触点，若不正常，不能正常合闸。

②．检查保护器9脚10脚是否导通，如不正常，进行检查或更换。

③．检查真空断路器和J4整流有无损坏。

4、安分闸按钮不分闸①．检查分闸按钮触点是否正常。

②．检查真空断路器右侧辅助触点是否正常闭合。

③．检查脱口线圈，整流桥有无损坏以上三项有一项不正常都会造成开关不能正常分闸。

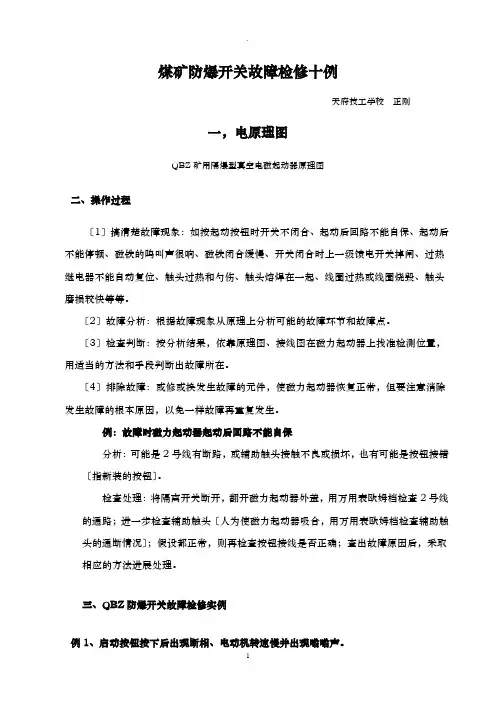

煤矿防爆开关故障检修十例天府技工学校正刚一，电原理图QBZ矿用隔爆型真空电磁起动器原理图二、操作过程〔1〕搞清楚故障现象：如按起动按钮时开关不闭合、起动后回路不能自保、起动后不能停顿、磁铁的鸣叫声很响、磁铁闭合缓慢、开关闭合时上一级馈电开关掉闸、过热继电器不能自动复位、触头过热和勺伤、触头熔焊在一起、线圈过热或线圈烧毁、触头磨损较快等等。

〔2〕故障分析：根据故障现象从原理上分析可能的故障环节和故障点。

〔3〕检查判断：按分析结果，依靠原理图、接线图在磁力起动器上找准检测位置，用适当的方法和手段判断出故障所在。

〔4〕排除故障：或修或换发生故障的元件，使磁力起动器恢复正常，但要注意消除发生故障的根本原因，以免一样故障再重复发生。

例：故障时磁力起动器起动后回路不能自保分析：可能是2号线有断路，或辅助触头接触不良或损坏，也有可能是按钮接错〔指新装的按钮〕。

检查处理：将隔离开关断开，翻开磁力起动器外盖，用万用表欧姆档检查2号线的通路；进一步检查辅助触头〔人为使磁力起动器吸合，用万用表欧姆档检查辅助触头的通断情况〕；假设都正常，则再检查按钮接线是否正确；查出故障原因后，采取相应的方法进展处理。

三、QBZ防爆开关故障检修实例例1、启动按钮按下后出现断相、电动机转速慢并出现嗡嗡声。

分析与检修：通过故障现象分析，疑心故障是由真空断路器接触不良或损坏，进线三相电源是否正常或隔离换相开关而导致该故障。

检查方法：开机带电状况下用万用表500伏档测L1、L2和L3有无380V交流电测真空断路器进线端有无380V，如缺一相可能问题在换相开关，如有再测真空接触器出线U、V 和W端如缺一相，可根本判断*一真空管有问题。

拆下故障真空管修复，如能调整触头距离可恢复，如已烧坏，更换同规格真空接触器。

例2、按下启动按钮，真空接触器吸合不好，声音很大，不能正常工作。

分析与检修，通过故障现象分析，疑心故障是启动线圈或启动控制变压器有问题，或中间继电器KA13-14触头接触不良造成。
