矿用隔爆型真空馈电开关主要技术参数

KBZ20-630/1140(660)矿用隔爆型真空馈电开关使用说明书执行标准：MT871-2000Q/BD15-2002八达电气有限公司一、用途、功能及使用条件1.本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、660V或1140V，额定电流630A及以下的线路中，开关作配电系统的总开关。

2.保护单元采用先进的16位计算机技术，辅以工业级外围芯片，精密小型互感器，小型专用继电器，高精度的A/D转换器对交流信号进行直接采样运算，更加真实的反映电网的实时运行状况，保护可靠灵敏，测量精度高。

3.当线路出现过载、短路、漏电、断相、过电压、欠电压等故障时，开关能自动有选择、快速地切除故障线路、记忆显示故障参数，并对开关实施闭锁，只有解除故障，并经人工复位后才能重新合闸送电。

同时，开关还具有漏电闭锁保护功能，模拟漏电、短路等试验功能。

4.本开关可与本厂的KBZ20-400/1140组成完善的两级选择性漏电保护系统。

选择性漏电保护采用了独特的基于故障分量无功功率方向及故障电流大小的综合判断的依据，配合多重出口等防误动措施，适用于各种电缆长度的井下低压电网,选择性能好。

5.开关具有漏电闭锁保护功能，模拟漏电、短路等试验功能，漏电闭锁保护具有绝缘电阻值在线显示功能。

具有完善的自诊断功能。

6.具备风电闭锁功能、瓦斯电闭锁功能，连接方便。

7.采用全中文液晶显示，菜单式操作，使控制操作更简单、显示信息更丰富。

除保护控制功能外，还具有诊断功能，开关状态、负荷电流、电网电压、有功功率等参数的实时显示功能，故障原因记忆查询等功能。

8.装置配有带隔离的RS485串行通信接口，支持“四遥”功能，便于接入井下电网综合自动化系统。

9.使用环境：（1）海拔高度不超过2000m；（2）环境温度为-5℃～+40℃；（3）空气相对湿度不大于95%（+25℃）；（4）与垂直面倾斜度不超过15度；（5）无显著振动和冲击；（6）含有爆炸危险的气体和煤尘的环境中；（7）无足以腐蚀金属和破坏绝缘的气体和蒸气；（8）无滴水和液体浸入的地方；（9）污染等级：3级；（10）安装类别：Ⅲ类。

矿用隔爆型开关技术要求一、物资名称及规格型号二、使用范围及环境1.满足煤矿井下防爆要求，有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。

2.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）。

三、主要技术参数及要求（一）隔爆型本质安全型馈电开关1.额定电压：1140/660V；额定电流400A；极限分断电流：7500A/1140V，9000A/660V；短路保护动作时间：＜100毫秒。

2.开关保护系统性能可靠、动作准确。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

作总开关时具有三相对称性漏电和漏电闭锁保护，作分开关漏电保护的后备保护；作分开关使用时具有选择性漏电保护与漏电闭锁保护功能。

3.在用户界面上，采用大屏幕液晶，汉化显示，菜单式操作指示，可通过按钮对各种参数进行整定及故障查询、模拟故障试验等，具有高低压电气联锁、短路、过载、漏电、漏电闭锁等。

4.开关应可实现总、分开关的转换。

5.接线工艺标准，接线腔和本体腔内有（有电危险）警示牌。

6.隔爆面要采用可靠的磷化处理，配带的所有螺栓必须为镀锌螺栓，配带金属挡圈、挡板厚度不小于2mm。

（二）风机用双电源真空电磁起动器1.额定电压：1140/660V；额定电流：2×120A；极限分断电流：2500A。

2.具有过载、短路、断相、漏电闭锁、过电压、欠压等多种保护，可实现对风机进行起动、停止、切换及保护。

3.具有微机监控和智能保护功能，智能化综合保护器以高性能单片机为核心，良好的人机交互界面，中文液晶显示、菜单操作、漏电试验、保护整定、故障查询等功能。

4.接线工艺标准，接线腔和本体腔内有（有电危险）警示牌。

5.隔爆面要采用可靠的磷化处理，配带的所有螺栓必须为镀锌螺栓，配带金属挡圈、挡板厚度不小于2mm。

（三）照明信号综保1.额定电压：1140/660V；额定容量：4.0KV A。

2.适用于在交流50Hz，电压1140（660）V中性点不接地的供电系统中，提供煤矿井下127V电压等级照明及信号负载的供电、电源控制。

K B Z-400矿用隔爆型智能化真空馈电开关使用说明书-CAL-FENGHAI.-(YICAI)-Company One1KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。

在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。

馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15o；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。

2、主要技术参数额定电压：1140V 或 660V额定电流：400A、200A。

（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）断路器的极限分断能力：8000A。

断路器分断时间不大于30ms。

短路整定电流值可分别设为开关整定电流的倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。

当短路电流大于10倍整定电流时，实行无压释放速断保护。

短路保护动作时间小于秒。

开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。

在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。

过载电流整定分档可调。

标称值分别为馈电开关额定工作电流值的：倍、倍、倍、倍、倍、倍、倍、倍、倍、倍、倍，精度为±8%。

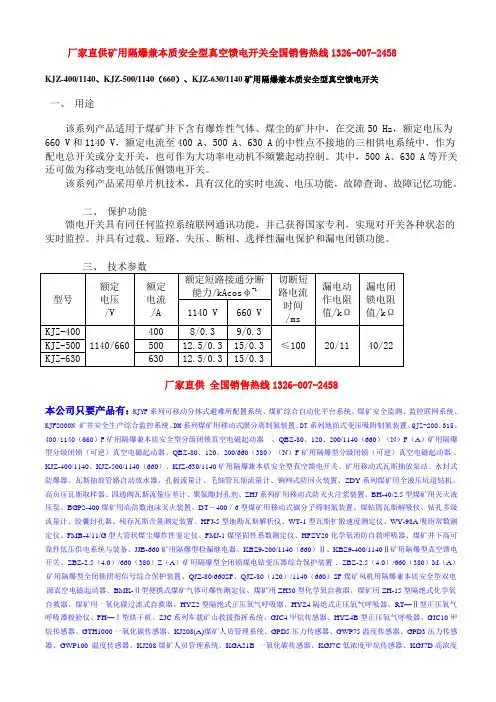

厂家直供矿用隔爆兼本质安全型真空馈电开关全国销售热线1326-007-2458KJZ-400/1140、KJZ-500/1140（660）、KJZ-630/1140矿用隔爆兼本质安全型真空馈电开关一、用途该系列产品适用于煤矿井下含有爆炸性气体、煤尘的矿井中，在交流50 Hz，额定电压为660 V和1140 V，额定电流至400 A、500 A、630 A的中性点不接地的三相供电系统中，作为配电总开关或分支开关，也可作为大功率电动机不频繁起动控制。

其中，500 A、630 A等开关还可做为移动变电站低压侧馈电开关。

该系列产品采用单片机技术，具有汉化的实时电流、电压功能，故障查询、故障记忆功能。

二、保护功能馈电开关具有同任何监控系统联网通讯功能，并已获得国家专利，实现对开关各种状态的实时监控。

并具有过载、短路、失压、断相、选择性漏电保护和漏电闭锁功能。

厂家直供全国销售热线1326-007-2458本公司只要产品有：KJYF系列可移动分体式避难所配置系统、煤矿综合自动化平台系统、煤矿安全监测、监控联网系统、KJF2000N 矿井安全生产综合监控系统、DM系列煤矿用移动式膜分离制氮装置、DT系列地面式变压吸附制氮装置、QJZ-200、315、400/1140（660）F矿用隔爆兼本质安全型分级闭锁真空电磁起动器、QBZ-80、120、200/1140（660）（N）F（A）矿用隔爆型分级闭锁（可逆）真空电磁起动器、QBZ-80、120、200/660（380）（N）F矿用隔爆型分级闭锁（可逆）真空电磁起动器、KJZ-400/1140、KJZ-500/1140（660）、KJZ-630/1140矿用隔爆兼本质安全型真空馈电开关、矿用移动式瓦斯抽放泵站、水封式防爆器、瓦斯抽放管路自动放水器、孔板流量计、毛细管瓦斯流量计、铜网式防回火装置、ZDY系列煤矿用全液压坑道钻机、高负压瓦斯取样器、四通阀瓦斯流量压差计、聚氨酯封孔剂、ZHJ系列矿用移动式防灭火注浆装置、BH-40/2.5型煤矿用灭火液压泵、BGP2-400煤矿用高倍数泡沫灭火装置、DT－400／6型煤矿用移动式碳分子筛制氮装置、煤钻屑瓦斯解吸仪、钻孔多级流量计、胶囊封孔器、残存瓦斯含量测定装置、HFJ-5型地勘瓦斯解析仪、WT-1型瓦斯扩散速度测定仪、WY-98A吸附常数测定仪、FMB-4/11/G型大管状煤尘爆炸性鉴定仪、FMJ-1煤坚固性系数测定仪、HFZY20化学氧消防自救呼吸器、煤矿井下高可靠性低压供电系统与装备、JJB-660矿用隔爆型检漏继电器、KBZ9-200/1140（660）Ⅱ、KBZ9-400/1140Ⅱ矿用隔爆型真空馈电开关、ZBZ-2.5（4.0）/660（380）Z（A）矿用隔爆型全闭锁煤电钻变压器综合保护装置、ZBZ-2.5（4.0）/660（380）M（A）矿用隔爆型全闭锁照明信号综合保护装置、QJZ-80/660SF、QJZ-80（120）/1140（660）SF煤矿风机用隔爆兼本质安全型双电源真空电磁起动器、BMK-Ⅱ型便携式煤矿气体可爆性测定仪、煤矿用ZH30型化学氧自救器、煤矿用ZH-15型隔绝式化学氧自救器、煤矿用一氧化碳过滤式自救器、HYZ2型隔绝式正压氧气呼吸器、HYZ4隔绝式正压氧气呼吸器、RT—Ⅱ型正压氧气呼吸器校验仪、FH—Ⅰ型烘干机、ZJC系列车载矿山救援指挥系统、GJC4甲烷传感器、HYZ4B型正压氧气呼吸器、GJC10甲烷传感器、GTH1000一氧化碳传感器、KJ208(A)煤矿人员管理系统、GPD5压力传感器、GWP75温度传感器、GPD3压力传感器、GWP100 温度传感器、KJ208煤矿人员管理系统、KGA21B 一氧化碳传感器、KGJ7C低浓度甲烷传感器、KGJ7D高浓度甲烷传感器、KXH24(A)矿用本质安全型语音声光报警器、ZS15型煤矿束管监测系统、工业电视视频联网监控系统、KHP166-K-Z 矿用带式输送机综合保护控制装置主机全螺纹玻璃钢锚杆2.反井钻机系列3.潮式混凝土喷射机 4.锚杆钻机5照明信号综合保护装置 6.矿用隔爆型综采照明装置7.机载式临时支护装置8.隔爆投光灯9.移动变电站10.隔爆型支架灯11.隔爆型组合式声光电铃12.高压纳灯.混凝土喷射作业减尘降弹14.ZQS型系列气动手持式帮机15.掘进工作面照明系统16.机载锚杆钻机17.隔爆型掘进机LED灯18.新型光源在煤矿井下应用技术研究20.湿式混凝土喷射机21. DGY60型电缆拖挂单轨吊23. 矿用阻燃型系列抑尘剂全国销售热线1326-007-2458 QQ：474-556-186。

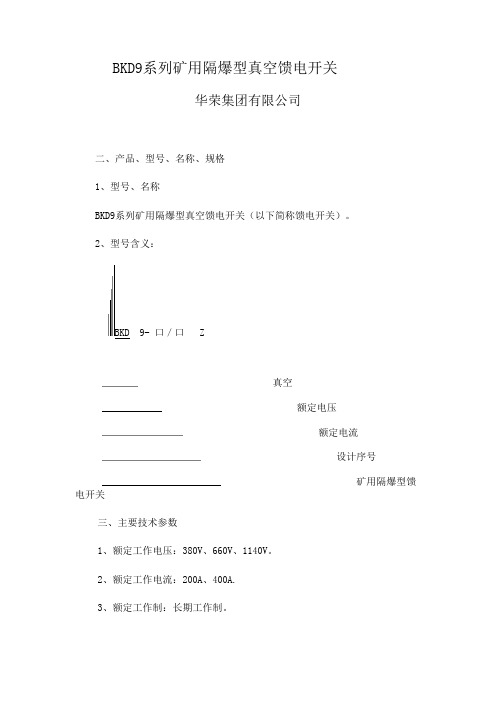

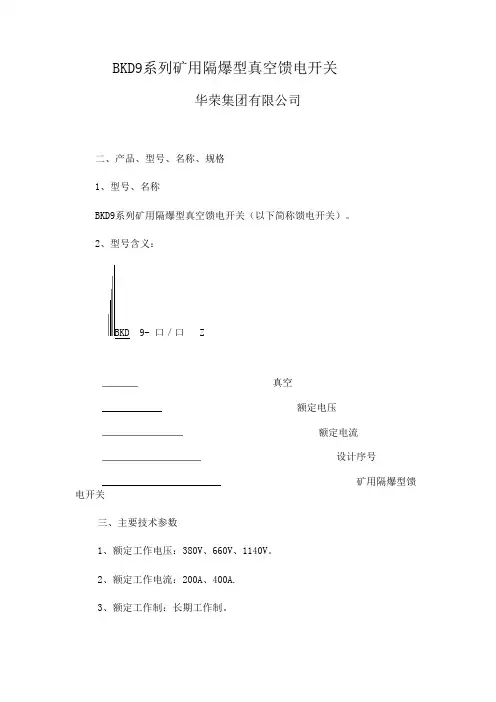

BKD9系列矿用隔爆型真空馈电开关
华荣集团有限公司
二、产品、型号、名称、规格
1、型号、名称
BKD9系列矿用隔爆型真空馈电开关（以下简称馈电开关）。

2、型号含义：
BKD 9- 口／口 Z
真空
额定电压
额定电流
设计序号
矿用隔爆型馈电开关
三、主要技术参数
1、额定工作电压：380V、660V、1140V。

2、额定工作电流：200A、400A.
3、额定工作制：长期工作制。

4、操作方式：手动合闸、电动分闸和手动分闸。

5、最大分断能力与电缆外径如表1:
6、馈电开关保护功能的特性参数：
(a) 欠压保护：动作范围为35%～85%Ue ，动作时间0.1～5秒可调； (b ）过载保护：动作时间如表2: 表2
(c ）短路保护：整定值为（6～10) Ie ，动作时间
;瞬动； (d ）漏电闭锁与漏电保护：动作值及动作时间见表3：
(e) 选择性漏电保护：对下属电网中出现的漏电故障，采用功率方向法，有选择性漏电保护跳闸；
(f) 三相不平衡：可对三相负载进行缺相及不平衡保护；
(g）本开关具有RS-485通讯接口（根据用户通讯协议要求配置）。

KBZ-630/1140(660)矿用隔爆型真空馈电开关（联络）使用说明书使用前请仔细阅读使用说明书山东三江矿用电器设备有限公司一、概述1、主要用途及适用范围KBZ-630/1140(660)矿用隔爆型真空馈电开关（简称馈电开关），适用于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性气体环境中，在交流50HZ、额定电压1140V（660）额定电流630A 及以下的线路中作为联络开关使用。

二、使用条件与范围1、型号含义K B Z —口/ 1140（660）额定电压（V）额定电流（A）真空隔爆型馈电开关2、执行标准：MT871-2000 Q/SJ-06-2007。

3、防爆型式：矿用隔爆型防爆标志：ExdI4、可在下列环境条件下使用：（1）海拔高度不超过2000m；（2）环境温度：-5℃～+40℃；（3）空气相对湿度不大于95%（+25℃）；（4）在具有甲烷及煤尘爆炸性气体混合物的危险场所；（5）无破坏金属和绝缘料的腐蚀性气体和蒸汽的场所；（6）无显著摇动和剧烈冲击振动的环境；（7）与水平安装倾斜度不超过15°；（8）无滴水及水浸入的场所；（9）污染等级：3级；（10）安装类别：Ⅲ类；5、外壳防护等级 IP54。

三、结构（见图一）图一（1）外形结构：馈电开在由座在托撬底座上的长方形隔爆外壳组成，上方为接线腔，下方为主腔，各为独立的隔爆部分。

馈电开关为快开门结构，前门为平面止口式。

正前的左侧有一转动手把，抬起手把可以转动90度左右，向右侧转动为开门，向左侧转动为关门。

正前方的右侧设联锁杆，右侧面为控制变压器电源的手柄。

共有两档分别为闭锁、送电，下面是机械分闸按钮。

开门时必须把手柄转到闭锁的位置，并将联锁杆旋入手柄定位槽内，方能将门打开。

（2）主腔结构：主腔内主要由真空断路器、控制变压器、继电器等。

（3）门上装置：门前侧：有6个按钮，分别为一回路联络、一回路退出、二回路联络、二回路退出、合闸、分闸；有观察窗，查看显示信息，有5个指示灯：一回路电源指示灯、二回路电源指示灯、一回路联络指示灯、二回路联络指示灯、合闸指示灯。

使用前请仔细阅读使用说明书KBZ16—500/1140（660）KBZ16—630/1140矿用隔爆型真空馈电开关使用说明书浙江剑飞电器有限公司KBZ16—500/1140（660）KBZ16—630/1140矿用隔爆型真空馈电开关使用说明书1.概述KBZ16—500/1140（660）、KBZ16—630/1140矿用隔爆型真空馈电开关（简称馈电开关），适用于电压至1140V，电流至630A的供电线路中，集计量、保护及通讯于一体，利用其中文显示及按钮可整定额定参数并显示运行参数。

本馈电开关主要用于煤矿井下有瓦斯、煤尘等爆炸危险环境中，可以作为配电系统的总开关和作为矿用隔爆型移动变电站低压馈电开关（打开KBZ16—630/1140（660）、KBZ16—500/1140（660）馈电开关后盖与移动变电站低压侧接线腔对接）。

具有总开关漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能。

1.1.型号与基本参数1.1.1. 防爆型式:矿用隔爆型。

1.1.2. 防爆标志:“ExdI”。

1.1.3. 型号：K B Z □—□ / □￣￣￣￣￣￣额定电压（V）额定电流（A）设计序号真空隔爆型馈电开关1.2.使用环境要求a)海拔高度不超过2000m；b)周围环境温度为-5︒C—+40︒C；c)周围环境湿度不大于95%（+25︒C）；d)有甲烷与煤尘爆炸性气体的环境；e)无破坏绝缘材料及金属的气体环境中；f)无显著摇动与冲击震动的地方；g)与水平面的安装倾斜度不超过15︒；h)安装类别：Ⅲ类i)污染等级：3级。

2.主要性能及技术参数2.1. 技术参数（见表1）2.2. 主要性能2.2.1.漏电闭锁功能:在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。

当绝缘电阻低于22KΩ(针对660V)或40KΩ(针对1140V)时，能实现漏电闭锁功能，使馈电开关不能合闸。

2.2.2.漏电保护功能:馈电开关打在总开关的位置时，如果主线路发生漏电现象开关会在设定时间内跳闸。

KBZ—630/1140矿用隔爆型真空馈电开关(中文显示)字体大小：大- 中- 小kpdz发表于07-03-03 21:38 阅读(1742) 评论(6)一、用途及使用条件1、矿用隔爆型真空馈电开关（以下简称开关），主要用于煤矿井下和其他周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。

适用于交流50HZ，额定电流至630A，额定电压为380V、1140V三相中性点不接地供电系统中。

作为总开关、分支开关，也可以作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

作总开关时具有三相对称性漏电和漏电闭锁保护，作分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能，是一种适合在中国煤炭工业中推广使用的保护装置。

2、开关可以在下列环境中使用：（1）海拔高度不超过2000m;（2）环境温度为-20℃－+40℃；（3）空气相对湿度不大于95％（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气。

（5）无淋水和水侵入的地方。

二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比其特点如下：（1）具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。

（2）采用晶振计时，故所有定时限、反时限准确无误。

（3）采用微处理器技术,能完成合分闸控制,过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。

（4）采用全中文显示，通过2个按纽不必打开箱体大门就可以实现全部操作，其参数的设置和查询均用中文显示。

就如同你轻点鼠标，操作个人电脑一样方便直观。

（5）采用10位A/D采集信号，使测量精度显著提高。

（6）采用均方根值测量计算交流电流和电压，即使电源波形变形严重，干扰大的情况下，也能保证测量精度。

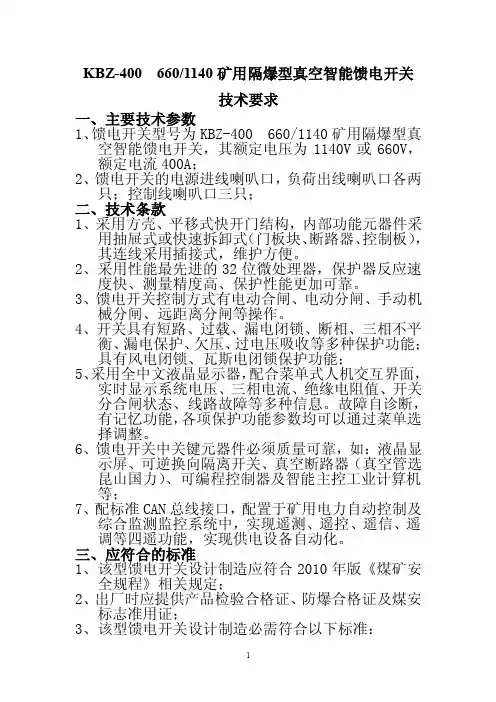

KBZ-400 660/1140矿用隔爆型真空智能馈电开关技术要求一、主要技术参数1、馈电开关型号为KBZ-400 660/1140矿用隔爆型真空智能馈电开关，其额定电压为1140V或660V，额定电流400A；2、馈电开关的电源进线喇叭口，负荷出线喇叭口各两只；控制线喇叭口三只；二、技术条款1、采用方壳、平移式快开门结构，内部功能元器件采用抽屉式或快速拆卸式（门板块、断路器、控制板），其连线采用插接式，维护方便。

2、采用性能最先进的32位微处理器，保护器反应速度快、测量精度高、保护性能更加可靠。

3、馈电开关控制方式有电动合闸、电动分闸、手动机械分闸、远距离分闸等操作。

4、开关具有短路、过载、漏电闭锁、断相、三相不平衡、漏电保护、欠压、过电压吸收等多种保护功能；具有风电闭锁、瓦斯电闭锁保护功能；5、采用全中文液晶显示器，配合菜单式人机交互界面，实时显示系统电压、三相电流、绝缘电阻值、开关分合闸状态、线路故障等多种信息。

故障自诊断，有记忆功能，各项保护功能参数均可以通过菜单选择调整。

6、馈电开关中关键元器件必须质量可靠，如：液晶显示屏、可逆换向隔离开关、真空断路器（真空管选昆山国力）、可编程控制器及智能主控工业计算机等；7、配标准CAN总线接口，配置于矿用电力自动控制及综合监测监控系统中，实现遥测、遥控、遥信、遥调等四遥功能，实现供电设备自动化。

三、应符合的标准1、该型馈电开关设计制造应符合2010年版《煤矿安全规程》相关规定；2、出厂时应提供产品检验合格证、防爆合格证及煤安标志准用证；3、该型馈电开关设计制造必需符合以下标准：a）GB3836.1∽3836.4-2000 爆炸气体环境用电气设备b) JB/T 3956-1985 矿用隔爆型馈电开关c) JB/T 4262-1992 防爆电器用橡套电缆引入装置d）GB/T4942.2-93 低压电气外壳防护等级e）GB/T1408.1-93 低压开关设备和控制设备总则f) GB/T1408.2-94 低压开关设备和控制设备低压断路器g)MT 209-1990 煤矿通讯、检测、控制用电工电子产品通用技术要求。

⼭东⼀统KBZ-400（1140V）说明书KBZ—400/1140 (A)矿⽤隔爆型真空馈电开关使⽤说明书⼭东⼀统电器有限公司⼆○○七年四⽉⼗⼀⽇使⽤前请认真阅读使⽤说明书!1、概述1.1、⽤途、特点和适⽤范围KBZ—400/1140 (A)矿⽤隔爆型真空馈电开关（以下简称为馈电开关）适⽤于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性⽓体环境中，在交流50赫兹、额定电压1140V、额定电流400A，三相中性点不接地的供电系统中。

采⽤了先进的DSP微处理器和⼤容量新型芯⽚进⾏双芯⽚⼯作，配以⾼精度的数据处理及先进的保护算法，保护精度⾼，反应速度快。

能完成漏电闭锁、漏电保护、选择性漏电保护、⽋压、过压、三相不平衡、过载，短路（分为相敏短路保护、电流幅值保护两类）、断相、风电闭锁、远⽅分励等多种保护功能。

1.2、产品特点：该馈电开关是将⽬前矿⽤隔爆型馈电开关所有保护汇集⼀起的智能真空馈电开关。

特别是相敏短路保护整定值能⽐按《煤矿井下低压电⽹短路保护装置的整定细则》整定的短路保护整定值降低40％，从⽽提⾼可靠动作系数；在可靠动作系数不变的情况下，可增长供电距离、降低供电电缆的截⾯。

采⽤438汉字字符液晶显⽰器，配合菜单式⼈机交互界⾯，操作直观简便。

运⾏时实时显⽰当前时间、三相电流和电⽹电压、有功功率、功率因数、绝缘电阻、总开关或分开关、运⾏状态（合/分闸）及故障信息，显⽰信息极为丰富。

各项保护功能参数均可以通过菜单选择调整，适⽤范围⼴，保护精度⾼。

具有“记忆”功能。

每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时⾃动提取上⼀次设定的参数。

⽽且，保护器还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障线电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999⼩时的累计合闸时间，最多9999999999度的电度。

可以通过菜单调出来显⽰。

⽅便维护。

BKD－500、630/1140Y矿用隔爆型真空馈电开关（汉显智能）培训教案BKD—630/1140Y矿用隔爆型真空馈电开关（汉显智能）1、概述1）主要用途BKD—630/1140Y矿用隔爆型真空馈电开关（以下简称开关），适用于具有爆炸性气体（甲烷）和周围介质中含有及煤尘混合物的矿井中，在交流50HZ，额定电压为1140V和6600V、额定电流至630A，三相中性点不接地供电系统中。

作为移动变电站开关用总开关、或在配电系统中作为总馈电，中间馈电，分馈电或单台使用。

当多台组成系统时能实现三级选择性漏电保护；当电路中出现过载、短路、漏电和欠压，过压故障时，馈电开关能自动切断电源。

2）正常工作条件①海拔不超过2000米。

②周围环境温度为－5℃～＋40℃。

③空气相对湿度不大于95％（25℃）时。

④在有瓦斯、煤尘爆炸性气体混合物的环境中。

⑤与水平面的安装倾斜度不超过15度。

⑥在无足以破坏绝缘的气体或蒸汽场所。

⑦在有防雨（滴水）设备以及没有充满水蒸气的环境中。

⑧污染等级； 3级⑨安装类别；Ⅲ类3）产品分类防爆型式；矿用隔爆式防爆标志； Exdi2、技术特性1）主要技术参数（1）额定电压；AC1140 V或AC 660 V（2）额定电流；630 A （500 A）（3）额定工作制；不间断工作制（4）最大分断能力；660V、15KA，1140V、12.5KA。

（5）操作方式；电动合分闸2）保护、控制、通讯功能（1）过载保护；（2）短路保护3－10Ie，延迟时间；瞬动。

（3）过压保护U﹥120％Ue，延迟时间；20s。

（4）欠压保护U﹤70％Ue，延迟时间；20s。

（5）绝缘及漏电检测（6）系统具有断路器故障检测功能按下合闸按钮后，3秒钟内断路器未闭合，显示系统“停车”，运行中断路器断开，显示系统“停车”。

（7）保护功能自检测试在停止状态下按下设置∕试验按钮进入测试程序，测试程序按“绝缘电阻→过载→短路→过压→欠压”循环进行，每试验一次，系统实现闭锁，按下“上∕复位”或“下∕复位”按钮解除闭锁后方可进行下一项试验。

目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。

1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。

1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。

隔爆外壳分为上、下两个空腔即接线腔与主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。

主腔由主腔壳体与前门组装而成。

开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。

开关前门打开时，前门支承在壳体左侧的铰链上。

2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。

KBZ2系列矿用隔爆型真空馈电开关使用说明书华荣集团有限公司目录一、概述 (1)二、产品结构特征 (1)三、产品主要技术参数 (3)四、尺寸、重量 (4)五、产品使用、操作方法 (4)六、参数设定及调试 (5)七、故障分析及排除 (18)八、保养、维护 (18)九、运输、贮存要求 (19)十、开箱及检查 (19)十一、注意事项 (19)十二、警示语句 (19)十三、售后服务及联系方式 (19)十四、说明书出版日期 (19)十五、接线腔接线图 (19)十六、原理图 (20)一、概述二、产品结构特征2.1 总体结构及主要元器件的作用2.1.1 馈电开关的隔爆外壳呈方形，只用4只M12的螺栓与撬形底座相连，隔爆外壳上、下两个空腔，分别为接线腔与主腔；接线腔在主腔的上方，它集中了全部主回路与控制回路的进出线端子，主回路电源进线端子上罩有防护板；接线腔两侧各有两个主回路进、出线喇叭口，可引入电缆外径为Ф28-Ф63，Ф42-Ф78的电缆；主腔由主腔壳体与前门包容组成，主要装有主题芯架和千伏级电源控制开关，前门采用快开门结构。

2.1.2 交流真空断路器安装在主体芯架上，三根进线直接接在断路器的进线端子上，三根出线则接在芯架反面的出线端子上；千伏级电源控制开关安装在主腔的右侧壁上方，由连接套与主腔外面的手把相连；主要电气元件有过电压吸收装置、控制变压器、磁放大器、电流互感器、零序互感器安装在主体芯架的反面，芯架正面还装有中间继电器、熔断器、电抗器、变压器，接线腔七芯接线端子过来的插头或插座。

2.1.3 前门上装有观察窗、按钮、试验开关、保护器整定按钮、保护器、保护器电源等。

2.1.4 前门与外壳之间有可靠的机械联锁，当需要打开馈电开关前门时，首先须将右侧壁上的电源控制开关的手把打至断开位置（中间位置），断开控制电源，断路器因控制电路失电而自动分闸，然后拧进闭锁杆，使其里端进入电源开关手把的闭锁孔内，将电源开关闭锁于断开的位置，其外端才能脱离前门上的限位块解除前门闭锁，此时方能打开前门，前门闭合的方法与打开的程序相反，从而实现了馈电开关前门闭锁后才能进行合闸操作。

1 用途KBZ-800/1140矿用隔爆型馈电开关（以下简称开关）主要适用于煤矿井下综采工作面，在交流50HZ ，额定电压1140V ，额定电流800A 及以下线路中作为低压供电系统的总开关。

开关内装有照明供电装置，是组合式馈电开关 。

开关的127V 照明供电系统有过载、过流、漏电闭锁和漏电保护。

1140V 系统有过流、过载、断相、相不平衡、漏电闭锁、漏电、轻漏电报警、过欠压等保护。

当发生以上故障时能自动断电，并发出故障显示。

开关还具有远控分闸、自动合闸、瓦斯超限分闸、机组锁面溜、照明灯锁面溜、闪灯信号等功能。

2 使用环境条件a) 海拔高度不超过2000m ； b) 环境温度：-5°C ～+40°C ；c) 空气相对湿度不大于95%（+25°C ）； d) 在有沼气和爆炸性混合物的矿井中； e) 无显著摇动和剧烈冲击振动的环境； f) 与水平安装倾斜度不超过15°； g) 在无破坏绝缘的气体和蒸气的环境中； h) 无滴水及水浸入、能防止雨雪的场所。

3 规格、型号的组成及其代表意义 K B Z 1 - 800 / 11404 开关技术参数 4.1 额定电压主回路1140V 合闸电机回路220V 过欠压继电器回路220V 照明回路127V 控制回路42V外形尺寸：2400×783×946 重量：1.2 t 4.2 主回路额定电流800A ，照明变压器容量2000V A 。

额定电流800A 额定电压1140V4.4主回路装有过流过载断相保护组件-F513（GLB-3）动作特性见表2、3。

表24.5 主回路漏电保护组件-F516（LDB—1）用于1140V系统进行绝缘监视保护，特性见表5。

4.6 主回路漏电闭锁组件-F514（LBS—1）用于开关未合闸时负荷侧不带电的情况下对负荷侧进行绝缘监测，此时如负荷侧绝缘水平低于动作值时，对开关进行闭锁，使其不能合闸送电。

400馈电开关维修KBＺ20-400/1140/660Z矿用隔爆型真空馈电开关的说明及各种操作流程及常见的故障处理一、型号和意义KB——矿用隔爆馈电开关Z——真空式 20——设计序号400——额定电流（A）1140/660——额定电压（V）二、主要技术参数1、启动器可控制三相交流电动机最大额定功率基本参数如表1-1启动器可控制三相交流电动机最大额定功率基本参数型号额定电流/A额定电压/VCOSΦ=0.8时所控制电动机的最大功率/KW电机综合保护器电流整定范围开关质量KBＺ20-400/1 140/660Z 400 1140 ５００KW４００３００Kg660 ３００kW1-2真空接触器主要技术参数型号额大电无条件瞬断分断能力流/A 电流/A时间电流/A时间KBＺ20-400/114 0/660Z 400 5006０ＭＳ900３０ＭＳ１-3、短路闭锁保护：电流整定电流值为开关整定电流的3-10倍。

1-4、漏电保护:在开关分闸状态时，负荷侧绝缘电阻在60KΩ左右（1140V）以下时，开关实现漏电闭锁。

在合闸状态时，负荷侧绝缘电阻将至30KΩ左右时，开关实现选择性漏电跳闸。

1-5、过压动作性能范围。

在额定控制电源电压≧120％Ue之间热态范围内真空接触器过压保护应能可靠动作。

低压额定电压得70％真空接触器应能释放。

1-6、风电闭锁可根据局扇开关跳闸时的输出节点的状态，风电闭锁保护可以选择“常开”或“常闭”作为动作条件。

1-7、瓦斯电闭锁可根据瓦斯断电仪跳闸时的输出节点的状态，瓦斯闭锁保护可以选择“常开”或“常闭”作为动作条件。

1-8、保护性能。

启动器的保护特性见表启动器的保护特性3、T3：零序变压器用于660V/50V作用：漏电时零序电压U。

输出4、Q1：吸合线圈控制电压：DC约130V（由AC127V经过4×ZP5A整流得到）作用：电动合闸5、Q2：脱口线圈控制电压：DC48V（由AC55V经RS808桥整流得到）作用：电动分闸6、Q3：失压线圈控制电压：DC48V(由AC55V经RS808桥整流得到)作用：无压释放（由Q3的储能簧恢复力脱口）工作原理：平时带电储能，失压时释放脱口7、J4：闭锁继电器型号：JQX—BF控制电压：DC48V(由AC55V经RS808桥整流得到）作用：故障时闭锁合闸原理：故障→J4失电→J4—1断开→J3不吸合→闭锁合闸8、J3：合闸中继型号：JZC4—31 断电—延时—打开型控制电压：AC127V作用：合闸控制9、SJ：时间继电器型号：SJ3P控制电压：AC127V作用：（1）延时——保护合闸可靠性（2）断电——保护吸合线圈Q1原理：合闸后→KM—3打开→SJ失电→J3被延时断电→Q1被保护断电10、J5：漏试继电器型号：JZC4—31控制电压：AC127V作用：漏电试跳11、SK：三相电抗器作用：（1）作总开关时，附加直流源（DC40V）直流通道，实现对地绝缘状态的实时监测。
