矿用隔爆型真空馈电开关操作规程

KBZ—630(500)/1140（660）矿用隔爆型真空馈电开关使用说明书长治市太安防爆电器有限公司一、用途及使用条件1、用途：本馈电开关适用于煤矿井下和其它周围介质中含有甲烷、煤尘爆炸性气体混合物的环境中，在交流50Hz、额定电压1140V/660V、电流至630A(500A)及以下的中性点不接地的三相电网中，作为配电总开关使用，也可作大容量电动机的不频繁起动之用。

具有过压、欠压、短路、漏电、漏电闭锁保护，并且能对电网绝缘电阻进行监测；设有显示系统；具有模拟漏电和短路试验功能。

防爆型式为隔爆型、防爆标志为ExdI，起动器使用前应仔细阅读说明书，严禁带电开盖，开盖时应将手柄置分断位置。

2、使用条件：a) 周围环境温度为－5℃～＋40℃；b) 矿井大气压（0.08～0.11）Mpa；c) 周围空气相对湿度不大于95%；d) 在有瓦斯、煤尘爆炸性气体混合物的环境中；e) 在无破坏绝缘的气体或蒸汽的环境中；f) 与水平面的安装倾斜度不超过15°；g) 在能防止滴水的地方；h) 污染等级：3级；i) 安装类别：Ⅲ类；二、产品型号630(500) / 1140额定电压（伏）额定电流（安）真空隔爆馈电开关三、防爆型式、防爆标志、执行标准1、防爆型式：矿用隔爆型；2、防爆标志：ExdI；3、执行标准：MT871-2000矿用隔爆型真空馈电开关Q /TA002-2006 KBZ系列矿用隔爆型真空馈电开关企业标准四、基本参数:五、保护器功能介绍本馈电开关采用了先进的微处理器，高精度的数据处理及先进的保护算法，保护精度高，反应速度快，具有如下特点：1）采用4×8 汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。

运行时实时显示当前时间、三相电流和电网电压、绝缘电阻、运行状态（分/合闸）及故障信息，显示信息极为丰富。

2）各项保护功能参数均可以通过菜单选择调整，适用范围广，保护精度高。

3）具有“记忆”功能。

KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关使用说明书V1.0版常州联力自动化科技有限公司2002年6月目录1 概述-----------------------------------------------------------------------------22 结构特征与工作原理--------------------------------------------------------33 主要技术特征-----------------------------------------------------------------94 安装----------------------------------------------------------------------------105 使用----------------------------------------------------------------------------126 常见故障及处理方法-------------------------------------------------------157 注意事项----------------------------------------------------------------------158 运输----------------------------------------------------------------------------169 贮存----------------------------------------------------------------------------1610 随机文件----------------------------------------------------------------------1611 定货规范----------------------------------------------------------------------1612 KBZ-630/1140(660)Z电原理图------------------------------------------附KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关1 概述KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至630A的中性点不接地的三相电网中，作为配电开关之用。

矿用隔爆型真空馈电开关操作规程1. 前言本文档旨在规范矿用隔爆型真空馈电开关的操作，确保操作人员和设备的安全。

2. 设备介绍矿用隔爆型真空馈电开关是一种用于矿井电气设备中的控制和保护的装置。

它采用真空灭弧、隔爆和馈电等技术，能够防止火花、爆炸和电弧引起的危险，并确保电气设备的安全运行。

矿用隔爆型真空馈电开关由开关本体、驱动机构、动触头、静触头、隔爆壳体等组成。

其操作原理是通过手动或自动控制开闭动态触头和静态触头之间的接触状态，以实现控制和保护功能。

3. 操作规程3.1 操作前准备在进行操作前，操作人员应检查开关设备及其附属设施是否正常运行，确认无明显异常。

应先了解设备的性能和操作原理，按照标准操作程序进行操作，并做好以下准备工作：•佩戴全套防静电衣物；•穿戴符合要求的防爆鞋；•佩戴符合要求的防爆帽；•穿戴防护手套；•确认开关处于断电状态。

3.2 操作步骤在进行操作时，应按照以下步骤进行：1.先检查开关本体及其附属电气设备是否正常运行。

2.按照操作程序操作驱动机构，使开关本体处于合闸/分闸状态。

3.操作结束后，再次检查开关本体及其附属电气设备是否正常运行，确保设备安全。

3.3 操作注意事项在操作时，要注意以下事项：•操作人员应定期接受培训，熟悉设备的操作原理和标准操作程序；•操作人员禁止擅自改变设备的接线及标注；•操作时必须佩戴符合要求的防护装备；•禁止将手插入隔爆壳体内部，以避免触电事故；•开始操作前，应确认开关处于断电状态；•在进行任何操作之前，应先按下紧急停机按钮。

4. 维护保养矿用隔爆型真空馈电开关要保持良好的运行状态，需定期进行维护保养工作。

维护保养工作包括：•对设备的内外部进行清洗；•对接点进行检查和清理；•对隔爆壳体进行检查和维护；•对漏电电流保护装置进行检查；•对操作机构进行检查和维护；•对驱动机构进行检查和维护。

5. 接线方法矿用隔爆型真空馈电开关应按照标准接线程序进行接线。

接线程序如下：1.将电源线连接至开关的电源接口处，确保正负极正确连接；2.将开关的输出端连接至电气设备的输入端，确保正负极正确连接；3.检查接线是否正确，进行开关测试。

KBZ20-630/1140(660)矿用隔爆型真空馈电开关使用说明书执行标准：MT871-2000Q/BD15-2002八达电气有限公司一、用途、功能及使用条件1.本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、660V或1140V，额定电流630A及以下的线路中，开关作配电系统的总开关。

2.保护单元采用先进的16位计算机技术，辅以工业级外围芯片，精密小型互感器，小型专用继电器，高精度的A/D转换器对交流信号进行直接采样运算，更加真实的反映电网的实时运行状况，保护可靠灵敏，测量精度高。

3.当线路出现过载、短路、漏电、断相、过电压、欠电压等故障时，开关能自动有选择、快速地切除故障线路、记忆显示故障参数，并对开关实施闭锁，只有解除故障，并经人工复位后才能重新合闸送电。

同时，开关还具有漏电闭锁保护功能，模拟漏电、短路等试验功能。

4.本开关可与本厂的KBZ20-400/1140组成完善的两级选择性漏电保护系统。

选择性漏电保护采用了独特的基于故障分量无功功率方向及故障电流大小的综合判断的依据，配合多重出口等防误动措施，适用于各种电缆长度的井下低压电网,选择性能好。

5.开关具有漏电闭锁保护功能，模拟漏电、短路等试验功能，漏电闭锁保护具有绝缘电阻值在线显示功能。

具有完善的自诊断功能。

6.具备风电闭锁功能、瓦斯电闭锁功能，连接方便。

7.采用全中文液晶显示，菜单式操作，使控制操作更简单、显示信息更丰富。

除保护控制功能外，还具有诊断功能，开关状态、负荷电流、电网电压、有功功率等参数的实时显示功能，故障原因记忆查询等功能。

8.装置配有带隔离的RS485串行通信接口，支持“四遥”功能，便于接入井下电网综合自动化系统。

9.使用环境：（1）海拔高度不超过2000m；（2）环境温度为-5℃～+40℃；（3）空气相对湿度不大于95%（+25℃）；（4）与垂直面倾斜度不超过15度；（5）无显著振动和冲击；（6）含有爆炸危险的气体和煤尘的环境中；（7）无足以腐蚀金属和破坏绝缘的气体和蒸气；（8）无滴水和液体浸入的地方；（9）污染等级：3级；（10）安装类别：Ⅲ类。

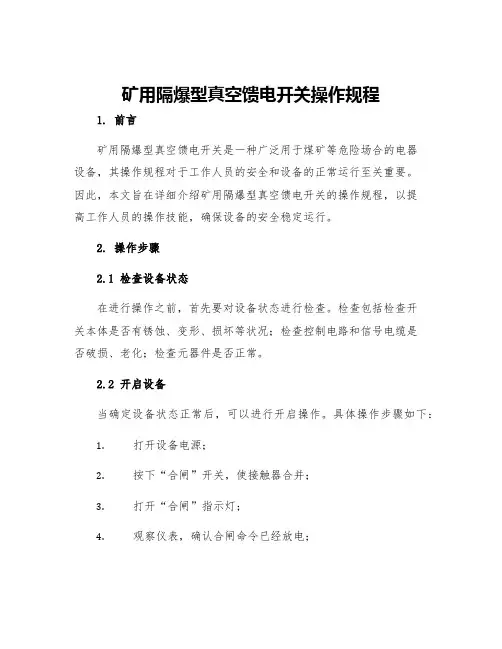

矿用隔爆型真空馈电开关操作规程1. 前言矿用隔爆型真空馈电开关是一种广泛用于煤矿等危险场合的电器设备，其操作规程对于工作人员的安全和设备的正常运行至关重要。

因此，本文旨在详细介绍矿用隔爆型真空馈电开关的操作规程，以提高工作人员的操作技能，确保设备的安全稳定运行。

2. 操作步骤2.1 检查设备状态在进行操作之前，首先要对设备状态进行检查。

检查包括检查开关本体是否有锈蚀、变形、损坏等状况；检查控制电路和信号电缆是否破损、老化；检查元器件是否正常。

2.2 开启设备当确定设备状态正常后，可以进行开启操作。

具体操作步骤如下：1.打开设备电源；2.按下“合闸”开关，使接触器合并；3.打开“合闸”指示灯；4.观察仪表，确认合闸命令已经放电；2.3 关闭设备在使用后，要及时关闭设备，以免浪费电能，同时也保证设备的长期使用寿命。

具体操作步骤如下：1.按下“分闸”指令开关；2.打开“分闸”指示灯；3.观察仪表，确认分闸指令已经放出；4.等待10秒左右，关闭电源；3. 注意事项在使用矿用隔爆型真空馈电开关过程中，要注意以下事项：1.非专业人士禁止操作本设备，以免发生意外；2.操作前要对设备状态进行检查，确保设备正常无误；3.行车操作时，必须由专业人员负责，严禁群众参与；4.必须使用合格的电器配件和元器件；5.严禁在设备的工作区域内存放杂物，防止阻碍设备的正常运作；6.发现设备出现故障时，应立即停机排查，不得乱拆乱修；4. 结语矿用隔爆型真空馈电开关是现代生产中不可缺少的电器设备，其使用过程中，我们要严格遵守操作规程，确保设备的安全运行。

只有在操作规程的指引下，才能为保证设备的正常运行，提高生产效率，创造更大的价值。

安装使用前请仔细阅读使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书1 用途及使用条件1.1用途KBZ2-200/1140(600)、KBZ2-400/1140矿用隔型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。

本馈电开关执行标准：Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》本馈电开关参考标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》馈电开关中的保护器采用了先进的微处理器与红外遥控技术，高精度的数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。

保护器能实现漏电保护（作总开关用）、功率方向型选择性漏电保护（作分开关用）、漏电闭锁、过载、短路、三相不平衡（包括断相）及欠压等多种保护功能，馈电开关可外接远方分励按钮，还可以外接瓦斯断电仪或其它需要联控的接点，实现瓦斯超限断电或其它保护功能。

1.2使用条件a）高度不超过2000米；b）周围环境温度为-5℃-40℃；c）周围环境湿度不大于95%（+25℃）；d）无破坏绝缘的气体或蒸汽的环境中；e）无显著摇动与冲击振动的地方；f）能防止雨雪与滴水的地方；g）与水平面的安装倾斜度不超过15°。

1.3型号含义额定电压V额定电流A设计序号真空１隔爆型馈电开关2 主要技术特征a）额定工作电压：(200A)/1140(660)V；(400A)/1140Vb）额定工作电流：200、400Ac）额定工作制：长期工作制d）最大分断能力：1140V、7.5kAe）操作方式：电动合闸、电动分闸f）馈电开关保护功能的特性参数2.1保护功能2.1.1漏电闭锁功能：在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。

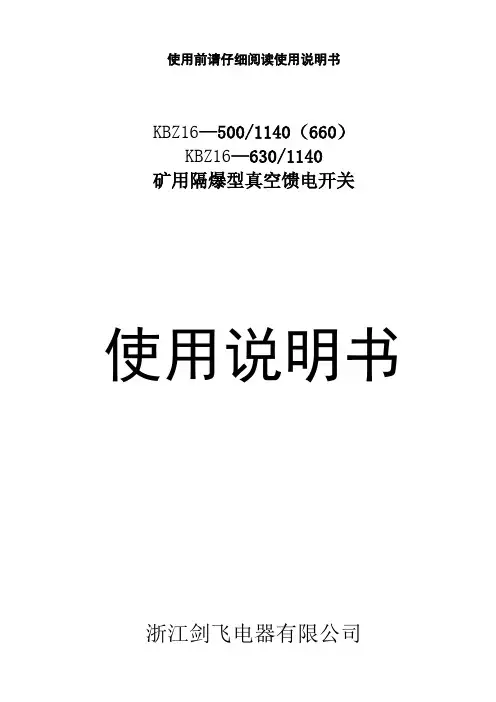

使用前请仔细阅读使用说明书KBZ16—500/1140（660）KBZ16—630/1140矿用隔爆型真空馈电开关使用说明书浙江剑飞电器有限公司KBZ16—500/1140（660）KBZ16—630/1140矿用隔爆型真空馈电开关使用说明书1.概述KBZ16—500/1140（660）、KBZ16—630/1140矿用隔爆型真空馈电开关（简称馈电开关），适用于电压至1140V，电流至630A的供电线路中，集计量、保护及通讯于一体，利用其中文显示及按钮可整定额定参数并显示运行参数。

本馈电开关主要用于煤矿井下有瓦斯、煤尘等爆炸危险环境中，可以作为配电系统的总开关和作为矿用隔爆型移动变电站低压馈电开关（打开KBZ16—630/1140（660）、KBZ16—500/1140（660）馈电开关后盖与移动变电站低压侧接线腔对接）。

具有总开关漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能。

1.1.型号与基本参数1.1.1. 防爆型式:矿用隔爆型。

1.1.2. 防爆标志:“ExdI”。

1.1.3. 型号：K B Z □—□ / □￣￣￣￣￣￣额定电压（V）额定电流（A）设计序号真空隔爆型馈电开关1.2.使用环境要求a)海拔高度不超过2000m；b)周围环境温度为-5︒C—+40︒C；c)周围环境湿度不大于95%（+25︒C）；d)有甲烷与煤尘爆炸性气体的环境；e)无破坏绝缘材料及金属的气体环境中；f)无显著摇动与冲击震动的地方；g)与水平面的安装倾斜度不超过15︒；h)安装类别：Ⅲ类i)污染等级：3级。

2.主要性能及技术参数2.1. 技术参数（见表1）2.2. 主要性能2.2.1.漏电闭锁功能:在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。

当绝缘电阻低于22KΩ(针对660V)或40KΩ(针对1140V)时，能实现漏电闭锁功能，使馈电开关不能合闸。

2.2.2.漏电保护功能:馈电开关打在总开关的位置时，如果主线路发生漏电现象开关会在设定时间内跳闸。

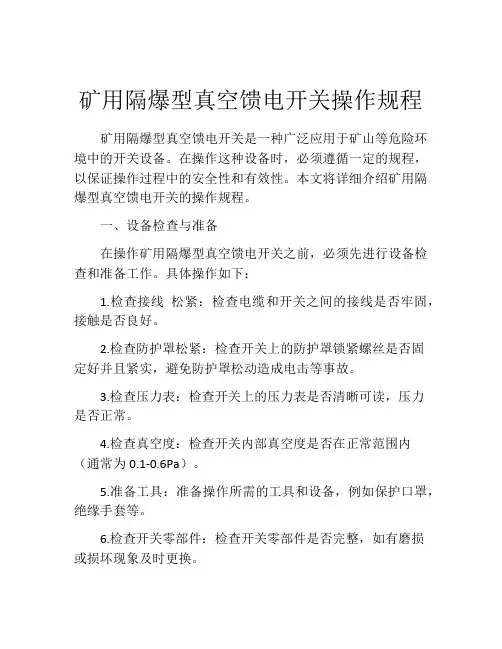

矿用隔爆型真空馈电开关操作规程矿用隔爆型真空馈电开关是一种广泛应用于矿山等危险环境中的开关设备。

在操作这种设备时，必须遵循一定的规程，以保证操作过程中的安全性和有效性。

本文将详细介绍矿用隔爆型真空馈电开关的操作规程。

一、设备检查与准备在操作矿用隔爆型真空馈电开关之前，必须先进行设备检查和准备工作。

具体操作如下：1.检查接线松紧：检查电缆和开关之间的接线是否牢固，接触是否良好。

2.检查防护罩松紧：检查开关上的防护罩锁紧螺丝是否固定好并且紧实，避免防护罩松动造成电击等事故。

3.检查压力表：检查开关上的压力表是否清晰可读，压力是否正常。

4.检查真空度：检查开关内部真空度是否在正常范围内（通常为0.1-0.6Pa）。

5.准备工具：准备操作所需的工具和设备，例如保护口罩，绝缘手套等。

6.检查开关零部件：检查开关零部件是否完整，如有磨损或损坏现象及时更换。

二、操作步骤和注意事项1.开启开关防护罩：打开开关防护罩，并使用保护口罩避免吸入开关内残留的有害气体和粉尘。

2.开启隔爆腔室：操作手柄将开关隔爆腔室内的隔爆机构打开，保证内部与外部隔离。

3.压力释放：开关隔爆腔室内的压力必须在使用前释放干净，压力释放顺序应当是先将机构侧压力释放干净，再将馈电侧压力依次释放干净。

4.开启馈电手柄：在确认上述步骤正确执行的基础上，可以开始操作开关，先将馈电侧的手柄向上推动，使得馈电机构复位，随后将该手柄旋转至ON 位置。

5.关闭馈电手柄：若需要关闭馈电开关，先将馈电侧的手柄向下拉动至OFF 位置，之后可以对开关进行其他的操作。

6.关闭开关防护罩：当操作完成后，必须先关闭开关防护罩，并使用防护物品对手部进行清洗和消毒。

注意事项：1.在操作矿用隔爆型真空馈电开关时，必须按照制定的操作规程操作，避免出现操作失误和危险。

2.开关使用过程中应随时关注压力表和真空度，保证开关工作正常。

3.严禁在开关内部进行维修和处理，必须由专业的维修人员进行处理。

KBZ – 630 /1140(660) 矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司2008年 7 月注意事项1安装使用前请详细阅读使用说明书！2严禁带电开盖！3 严禁损伤防爆面！4 在使用过程中，不可随意更改控制电路和电器元件的规格、型号和参数操作机构和的零部件，否则不能保证开关可靠工作。

5开关在搬运过程中，应避免强烈振动，严禁翻滚；6 在对开关隔爆面进行维护时，完工后前门与壳体间的隔爆间隙不得大于0.29 mm。

7 在使用中，一台变压器后只能有一台保护器当总开关使用。

8由于本保护器上电后要进行初始化和自检工作，因此要等液晶屏上系统电压显示正常后再做试验！做选择性漏电时，电源侧和负荷侧应分别加电容0.22uf/相和0.1 uf/相。

9不要将零序电流互感器和零序电压接线方向接错。

一概述KBZ-630/1140矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50HZ、电压1140V、660V，额定电流630A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护，选择性漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。

用单片机智能化保护，全中文显示，操作直观简便。

安装使用前请详细阅读使用说明书！1 使用条件（1）矿井大气压（0.08～0.11）MPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃—+40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。

2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）额定工作制：长期工作制；（4）最大分断能力：1140V 12.5KA ；（5）操作方式：电动合，分闸；（6）馈电开关保护功能的特性参数；（见智能综合保护器说明书）（7）进出线口：主回路进出线喇叭口4只，可穿入φ32-φ71的橡套电缆；控制电路进出线喇叭口2只，可穿入φ14.5-φ21的橡套电缆。

1 用途KBZ-800/1140矿用隔爆型馈电开关（以下简称开关）主要适用于煤矿井下综采工作面，在交流50HZ ，额定电压1140V ，额定电流800A 及以下线路中作为低压供电系统的总开关。

开关内装有照明供电装置，是组合式馈电开关 。

开关的127V 照明供电系统有过载、过流、漏电闭锁和漏电保护。

1140V 系统有过流、过载、断相、相不平衡、漏电闭锁、漏电、轻漏电报警、过欠压等保护。

当发生以上故障时能自动断电，并发出故障显示。

开关还具有远控分闸、自动合闸、瓦斯超限分闸、机组锁面溜、照明灯锁面溜、闪灯信号等功能。

2 使用环境条件a) 海拔高度不超过2000m ； b) 环境温度：-5°C ～+40°C ；c) 空气相对湿度不大于95%（+25°C ）； d) 在有沼气和爆炸性混合物的矿井中； e) 无显著摇动和剧烈冲击振动的环境； f) 与水平安装倾斜度不超过15°； g) 在无破坏绝缘的气体和蒸气的环境中； h) 无滴水及水浸入、能防止雨雪的场所。

3 规格、型号的组成及其代表意义 K B Z 1 - 800 / 11404 开关技术参数 4.1 额定电压主回路1140V 合闸电机回路220V 过欠压继电器回路220V 照明回路127V 控制回路42V外形尺寸：2400×783×946 重量：1.2 t 4.2 主回路额定电流800A ，照明变压器容量2000V A 。

额定电流800A 额定电压1140V4.4主回路装有过流过载断相保护组件-F513（GLB-3）动作特性见表2、3。

表2表44.5 主回路漏电保护组件-F516（LDB—1）用于1140V系统进行绝缘监视保护，特性见表5。

4.6 主回路漏电闭锁组件-F514（LBS—1）用于开关未合闸时负荷侧不带电的情况下对负荷侧进行绝缘监测，此时如负荷侧绝缘水平低于动作值时，对开关进行闭锁，使其不能合闸送电。

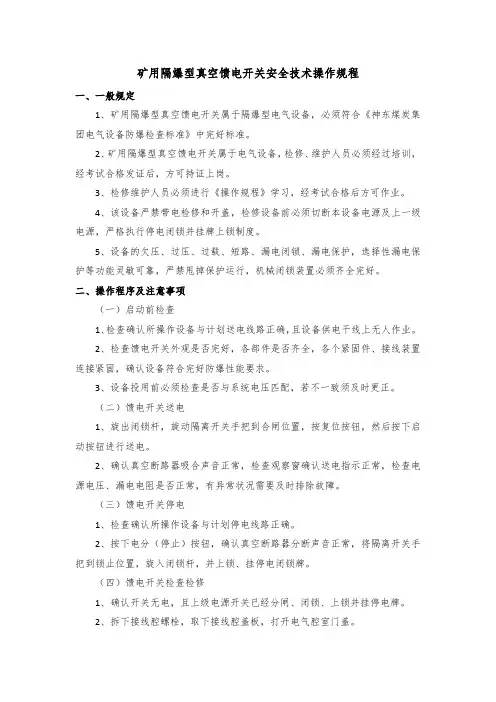

矿用隔爆型真空馈电开关安全技术操作规程一、一般规定1、矿用隔爆型真空馈电开关属于隔爆型电气设备，必须符合《神东煤炭集团电气设备防爆检查标准》中完好标准。

2、矿用隔爆型真空馈电开关属于电气设备，检修、维护人员必须经过培训，经考试合格发证后，方可持证上岗。

3、检修维护人员必须进行《操作规程》学习，经考试合格后方可作业。

4、该设备严禁带电检修和开盖，检修设备前必须切断本设备电源及上一级电源，严格执行停电闭锁并挂牌上锁制度。

5、设备的欠压、过压、过载、短路、漏电闭锁、漏电保护，选择性漏电保护等功能灵敏可靠，严禁甩掉保护运行，机械闭锁装置必须齐全完好。

二、操作程序及注意事项（一）启动前检查1、检查确认所操作设备与计划送电线路正确，且设备供电干线上无人作业。

2、检查馈电开关外观是否完好，各部件是否齐全，各个紧固件、接线装置连接紧固，确认设备符合完好防爆性能要求。

3、设备投用前必须检查是否与系统电压匹配，若不一致须及时更正。

（二）馈电开关送电1、旋出闭锁杆，旋动隔离开关手把到合闸位置，按复位按钮，然后按下启动按钮进行送电。

2、确认真空断路器吸合声音正常，检查观察窗确认送电指示正常，检查电源电压、漏电电阻是否正常，有异常状况需要及时排除故障。

（三）馈电开关停电1、检查确认所操作设备与计划停电线路正确。

2、按下电分（停止）按钮，确认真空断路器分断声音正常，将隔离开关手把到锁止位置，旋入闭锁杆，并上锁、挂停电闭锁牌。

（四）馈电开关检查检修1、确认开关无电，且上级电源开关已经分闸、闭锁、上锁并挂停电牌。

2、拆下接线腔螺栓，取下接线腔盖板，打开电气腔室门盖。

3、用验电器逐相对接线柱、储能元件验电，放电绳一端接地，另一端对接线柱、储能元件逐相进行放电。

4、接地线一端接地，另一端分别接在电源侧三个接线柱上。

5、检查电缆接线，线头紧密，接线整齐无毛刺、不压绝缘层，线头压紧，有平垫和弹簧垫，三相动力线不能交叉，接地线芯的长度要比相线长三分之一，电缆护套深入接线腔距内壁5-15毫米；6、检查紧固件，紧固件齐全、完好、可靠，同一隔爆面紧固件规格统一。

K B Z矿用隔爆型智能化真空馈电开关使用说明书This model paper was revised by LINDA on December 15, 2012.KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。

在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。

馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15o；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。

2、主要技术参数额定电压：1140V 或 660V额定电流：400A、200A。

（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）断路器的极限分断能力：8000A。

断路器分断时间不大于30ms。

短路整定电流值可分别设为开关整定电流的倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。

当短路电流大于10倍整定电流时，实行无压释放速断保护。

短路保护动作时间小于秒。

开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。

在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。

过载电流整定分档可调。

标称值分别为馈电开关额定工作电流值的：倍、倍、倍、倍、倍、倍、倍、倍、倍、倍、倍，精度为±8%。

Exd IKBZ21-系列矿用隔爆型真空馈电开关使用说明书安装、使用产品前，请阅读使用说明书四平开关同创电器携手共进特别提示：1、安装使用开关时，必须仔细阅读本产品使用说明书。

2、注意电压等级和负载电流是否在开关额定电流范围内。

3、调整开关电压必须与变压器或线路电压相匹配，同时调整。

4、a电压显示调整，利用按钮并结合智能综合保护进行调整。

b开关内部控制变压器电压换接板也要做相应调整。

5、开关存放在无雨淋的仓库中，开关防爆但不防水。

1概述1.1 用途与功能KBZ21—系列矿用隔爆型真空馈电开关（以下简称“馈电开关”），适用于煤矿井下和其它周围介质中含有甲烷、煤尘爆炸性气体混合物的环境中，在交流50Hz 、额定电压1140V 、660V 、380V ，额定电流为630、500A 、400A 、315A 、200A 及中性点不接地的三相电网中，即可作为供电系统的总馈电开关和分支馈电开关，也可作为大容量电机不频繁起动之用。

使用分为：1、移变用低压真空馈电开关，固定在移动变压器低压侧，组成矿用隔爆型移动变电站，做总开关。

2、独立使用时做总开关，放置在移动变电站或干式变压器下侧（无机械联系）做总开关。

3、独立使用时放置在总开关下侧，做选择性分开关，可实现横向选择性漏电分闸，缩小故障范围。

1.2产品特点馈电开关控制部分为单片机保护形式，配备汉字液晶显示系统，当供电线路中出现过载、短路、断相、欠压、漏电等故障，该馈电开关根据要求自动跳闸并显示及记忆故障类型及参数，只有清除负荷侧故障，再按复位按钮后才能重新送电合闸。

1．3产品执行下列标准MT871—2000 矿用隔爆型低压交流真空馈电开关GB8286-2005 矿用隔爆型移动变电站Q/STC01-2008 矿用隔爆型真空馈电开关1.4 型号说明额定电压：V额定电流：A设计序号真 空隔 爆 型馈电开关1.51.6防爆标志：ExdI1.7 额定电压、电流1）额定电压：1140V ，660V ，380V ；2）额定电流：630A 、500A 、400A 、315A 、200A ；（1） 海拔高度不超过2000m ；（2） 周围环境温度为－5℃~＋40℃；（3） 周围空气相对湿度不大于95%（25℃时）；（4） 具有瓦斯和煤尘爆炸性危险的煤矿井中；（5） 在无破坏金属和绝缘的腐蚀性气体及蒸气的环境中；（6） 在无强烈颠簸和冲击震动的环境中；（7）在能防滴水和无水浸的环境中；（8）与水平面的安装倾斜度不超过15°；（9）污染等级3级，安装类别Ⅲ类。

目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。

1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。

1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。

隔爆外壳分为上、下两个空腔即接线腔与主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。

主腔由主腔壳体与前门组装而成。

开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。

开关前门打开时，前门支承在壳体左侧的铰链上。

2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。

矿用隔爆型真空馈电开关操作规程1. 引言隔爆型真空馈电开关是矿业中常用的电气设备，其在矿井中的操作非常重要。

为了保证矿井的安全运行，特制定本操作规程，以确保操作人员正确、安全地操作隔爆型真空馈电开关。

2. 适用范围本操作规程适用于所有使用隔爆型真空馈电开关的矿井。

3. 安全准备3.1 操作人员必须穿戴合适的劳动防护用具，包括安全帽、安全鞋、防护眼镜等。

3.2 操作前必须检查隔爆型真空馈电开关的工作状态，确认其正常运行。

3.3 操作前必须确认矿井附近没有易燃、易爆物质存在。

4. 操作流程4.1 打开隔爆型真空馈电开关的操作盖板。

4.2 检查开关面板上的指示灯是否正常亮起，确认开关处于断开状态。

4.3 使用隔爆工具将电缆插头连接至开关插座。

4.4 关闭操作盖板。

4.5 按下开关操作按钮，将开关切换至闭合状态。

4.6 检查指示灯，确认开关已经闭合。

4.7 操作完成后，按下开关操作按钮，将开关切换至断开状态。

4.8 检查指示灯，确认开关已经断开。

4.9 断开电缆插头和开关插座的连接。

4.10 关闭隔爆型真空馈电开关的操作盖板。

5. 注意事项5.1 操作人员在操作过程中必须保持专注，避免干扰和分心。

5.2 严禁操作人员在开关闭合状态下进行电气设备的检修和维护。

5.3 操作人员在操作时必须使用绝缘工具，避免触电事故发生。

5.4 操作人员必须按照操作步骤进行操作，严禁随意调整开关状态。

5.5 操作人员必须经过专门的培训，并持有相应的操作资格证书。

5.6 操作人员在操作过程中如果遇到异常情况，必须立即停止操作，并上报相关人员处理。

6. 应急处理6.1 如果在操作过程中发生故障或事故，操作人员必须立即停止操作，并采取应急措施。

6.2 操作人员必须及时将故障或事故情况上报给相关人员，并协助处理。

7. 结束语本操作规程是保证隔爆型真空馈电开关操作安全的重要依据，操作人员必须严格按照规程进行操作，以确保矿井的安全运行。

1 用途KBZ-800/1140矿用隔爆型馈电开关（以下简称开关）主要适用于煤矿井下综采工作面，在交流50HZ ，额定电压1140V ，额定电流800A 及以下线路中作为低压供电系统的总开关。

开关内装有照明供电装置，是组合式馈电开关 。

开关的127V 照明供电系统有过载、过流、漏电闭锁和漏电保护。

1140V 系统有过流、过载、断相、相不平衡、漏电闭锁、漏电、轻漏电报警、过欠压等保护。

当发生以上故障时能自动断电，并发出故障显示。

开关还具有远控分闸、自动合闸、瓦斯超限分闸、机组锁面溜、照明灯锁面溜、闪灯信号等功能。

2 使用环境条件a) 海拔高度不超过2000m ； b) 环境温度：-5°C ～+40°C ；c) 空气相对湿度不大于95%（+25°C ）； d) 在有沼气和爆炸性混合物的矿井中； e) 无显著摇动和剧烈冲击振动的环境； f) 与水平安装倾斜度不超过15°； g) 在无破坏绝缘的气体和蒸气的环境中； h) 无滴水及水浸入、能防止雨雪的场所。

3 规格、型号的组成及其代表意义 K B Z 1 - 800 / 11404 开关技术参数 4.1 额定电压主回路1140V 合闸电机回路220V 过欠压继电器回路220V 照明回路127V 控制回路42V外形尺寸：2400×783×946 重量：1.2 t 4.2 主回路额定电流800A ，照明变压器容量2000V A 。

额定电流800A 额定电压1140V4.4主回路装有过流过载断相保护组件-F513（GLB-3）动作特性见表2、3。

表24.5 主回路漏电保护组件-F516（LDB—1）用于1140V系统进行绝缘监视保护，特性见表5。

4.6 主回路漏电闭锁组件-F514（LBS—1）用于开关未合闸时负荷侧不带电的情况下对负荷侧进行绝缘监测，此时如负荷侧绝缘水平低于动作值时，对开关进行闭锁，使其不能合闸送电。
