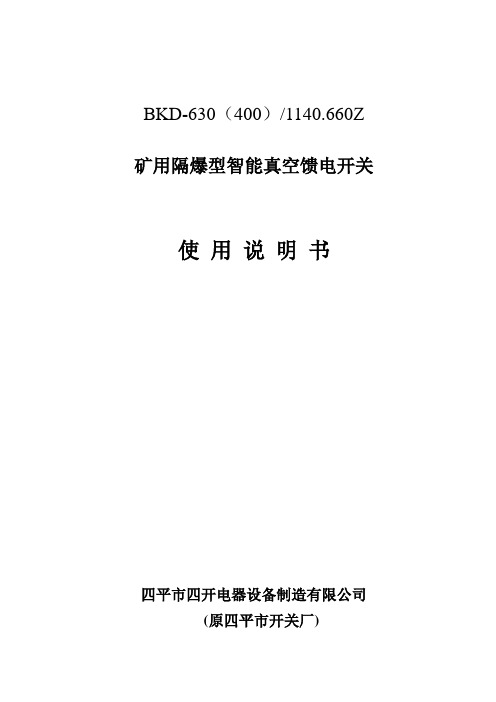

BKD21-630500400(1140660)矿用隔爆型真空馈电开关使用说明书

KBZ系列矿用隔爆型真空智能
馈电开关操作规程
为了确保矿用智能馈电开关使用的安全和正常运行，根据该馈电开关的结构特征、工作原理，特制定本操作规程：1．井下电工必须熟悉馈电开关的工作原理、结构特征，熟悉低压供电系统以及馈电开关的控制线路。

2．井下电工接班后，认真、仔细的检查低压馈电开关。

了解馈电开关的运行情况。

3．根据工作的需要能及时的停送电，认真的执行停送电制度。

4．馈电开关的送电：
1)解除馈电开关的隔离外壳右侧的闭锁机构。

2)顺时针推动控制手柄，给馈电控制系统送电。

从开关的
视窗向里看，开关显示屏显示当前电压值和线路绝缘
值，正常后，按馈电开关合闸按钮为开关送电，显示屏
显示合闸后说明馈电开关已经合闸送电。

5.馈电开关的停电：
1)按下馈电开关的分闸按钮。

从开关的视窗向里看，开关
的显示屏显示分闸，说明馈电开关已经分闸停止供电。

2)将馈电开关隔爆外壳右侧的控制系统供电开关关断并
进行闭锁。

3)在闭锁手柄上挂“禁止合闸、有人工作”的标志牌。

6.保护性试验：
1)漏电试验：在馈电工作状态时，按下开关漏电试验按钮，
开关延时跳闸，从开关视窗里看，显示屏显示漏电分闸
2)短路试验：在馈电工作状态时，按下开关短路试验按钮，
开关延时跳闸，从开关视窗里看，显示屏显示短路分闸注：待试验跳闸后必须按开关复位按钮后方可合闸送电。

矿用隔爆型真空馈电开关操作规程1. 前言矿用隔爆型真空馈电开关是一种广泛用于煤矿等危险场合的电器设备，其操作规程对于工作人员的安全和设备的正常运行至关重要。

因此，本文旨在详细介绍矿用隔爆型真空馈电开关的操作规程，以提高工作人员的操作技能，确保设备的安全稳定运行。

2. 操作步骤2.1 检查设备状态在进行操作之前，首先要对设备状态进行检查。

检查包括检查开关本体是否有锈蚀、变形、损坏等状况；检查控制电路和信号电缆是否破损、老化；检查元器件是否正常。

2.2 开启设备当确定设备状态正常后，可以进行开启操作。

具体操作步骤如下：1.打开设备电源；2.按下“合闸”开关，使接触器合并；3.打开“合闸”指示灯；4.观察仪表，确认合闸命令已经放电；2.3 关闭设备在使用后，要及时关闭设备，以免浪费电能，同时也保证设备的长期使用寿命。

具体操作步骤如下：1.按下“分闸”指令开关；2.打开“分闸”指示灯；3.观察仪表，确认分闸指令已经放出；4.等待10秒左右，关闭电源；3. 注意事项在使用矿用隔爆型真空馈电开关过程中，要注意以下事项：1.非专业人士禁止操作本设备，以免发生意外；2.操作前要对设备状态进行检查，确保设备正常无误；3.行车操作时，必须由专业人员负责，严禁群众参与；4.必须使用合格的电器配件和元器件；5.严禁在设备的工作区域内存放杂物，防止阻碍设备的正常运作；6.发现设备出现故障时，应立即停机排查，不得乱拆乱修；4. 结语矿用隔爆型真空馈电开关是现代生产中不可缺少的电器设备，其使用过程中，我们要严格遵守操作规程，确保设备的安全运行。

只有在操作规程的指引下，才能为保证设备的正常运行，提高生产效率，创造更大的价值。

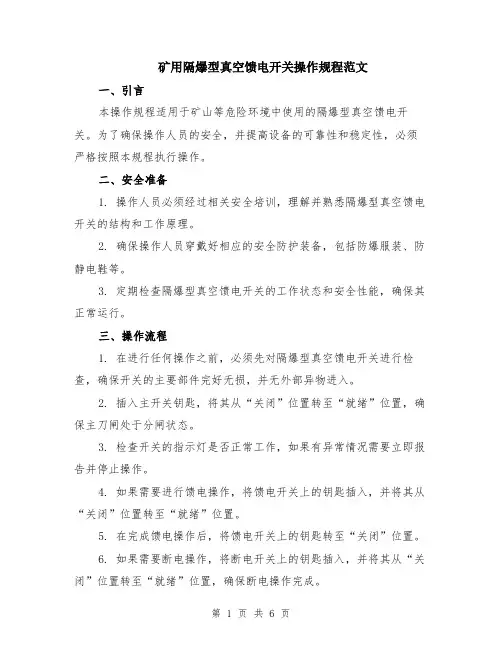

矿用隔爆型真空馈电开关操作规程范文一、引言本操作规程适用于矿山等危险环境中使用的隔爆型真空馈电开关。

为了确保操作人员的安全，并提高设备的可靠性和稳定性，必须严格按照本规程执行操作。

二、安全准备1. 操作人员必须经过相关安全培训，理解并熟悉隔爆型真空馈电开关的结构和工作原理。

2. 确保操作人员穿戴好相应的安全防护装备，包括防爆服装、防静电鞋等。

3. 定期检查隔爆型真空馈电开关的工作状态和安全性能，确保其正常运行。

三、操作流程1. 在进行任何操作之前，必须先对隔爆型真空馈电开关进行检查，确保开关的主要部件完好无损，并无外部异物进入。

2. 插入主开关钥匙，将其从“关闭”位置转至“就绪”位置，确保主刀闸处于分闸状态。

3. 检查开关的指示灯是否正常工作，如果有异常情况需要立即报告并停止操作。

4. 如果需要进行馈电操作，将馈电开关上的钥匙插入，并将其从“关闭”位置转至“就绪”位置。

5. 在完成馈电操作后，将馈电开关上的钥匙转至“关闭”位置。

6. 如果需要断电操作，将断电开关上的钥匙插入，并将其从“关闭”位置转至“就绪”位置，确保断电操作完成。

7. 在完成断电操作后，将断电开关上的钥匙转至“关闭”位置。

8. 操作完成后，及时将所有操作的钥匙归还至指定的储存位置，并确认开关处于安全状态，无任何工作状态。

四、操作注意事项1. 在进行操作时，必须确保操作人员站稳，并使用双手操作开关，不得用脚或其他方式进行操作。

2. 禁止随意拆卸或更换开关的任何零件，如有需要，请联系维修人员进行操作。

3. 禁止将操作钥匙与其他物品混放，以免丢失或误用。

4. 禁止将隔爆型真空馈电开关暴露在潮湿或有腐蚀性气体的环境中。

5. 禁止在操作过程中使用带有静电的工具或物品。

五、紧急情况处理1. 在发生紧急情况时，首先应立即停止操作，切勿慌乱或盲目操作。

2. 紧急情况包括但不限于：火灾、爆炸、设备故障等，应根据具体情况采取相应的应急措施。

3. 如遇到火灾，应立即启动灭火设备，并迅速报警。

矿用隔爆型真空馈电开关操作规程矿用隔爆型真空馈电开关是一种广泛应用于矿山等危险环境中的开关设备。

在操作这种设备时，必须遵循一定的规程，以保证操作过程中的安全性和有效性。

本文将详细介绍矿用隔爆型真空馈电开关的操作规程。

一、设备检查与准备在操作矿用隔爆型真空馈电开关之前，必须先进行设备检查和准备工作。

具体操作如下：1.检查接线松紧：检查电缆和开关之间的接线是否牢固，接触是否良好。

2.检查防护罩松紧：检查开关上的防护罩锁紧螺丝是否固定好并且紧实，避免防护罩松动造成电击等事故。

3.检查压力表：检查开关上的压力表是否清晰可读，压力是否正常。

4.检查真空度：检查开关内部真空度是否在正常范围内（通常为0.1-0.6Pa）。

5.准备工具：准备操作所需的工具和设备，例如保护口罩，绝缘手套等。

6.检查开关零部件：检查开关零部件是否完整，如有磨损或损坏现象及时更换。

二、操作步骤和注意事项1.开启开关防护罩：打开开关防护罩，并使用保护口罩避免吸入开关内残留的有害气体和粉尘。

2.开启隔爆腔室：操作手柄将开关隔爆腔室内的隔爆机构打开，保证内部与外部隔离。

3.压力释放：开关隔爆腔室内的压力必须在使用前释放干净，压力释放顺序应当是先将机构侧压力释放干净，再将馈电侧压力依次释放干净。

4.开启馈电手柄：在确认上述步骤正确执行的基础上，可以开始操作开关，先将馈电侧的手柄向上推动，使得馈电机构复位，随后将该手柄旋转至ON 位置。

5.关闭馈电手柄：若需要关闭馈电开关，先将馈电侧的手柄向下拉动至OFF 位置，之后可以对开关进行其他的操作。

6.关闭开关防护罩：当操作完成后，必须先关闭开关防护罩，并使用防护物品对手部进行清洗和消毒。

注意事项：1.在操作矿用隔爆型真空馈电开关时，必须按照制定的操作规程操作，避免出现操作失误和危险。

2.开关使用过程中应随时关注压力表和真空度，保证开关工作正常。

3.严禁在开关内部进行维修和处理，必须由专业的维修人员进行处理。

KBZ-400/1140(660)矿用隔爆型低压真空馈电开关
安全操作规程
第一条送电程序
1.将机械闭锁旋钮旋入闭锁位置，操作手柄由“闭锁”位置打到“电
源”位置，显示器显示“分闸待机”。

2.按合闸按钮，断路器吸合，显示器显示“合闸运行”。

第二条停电程序
1.按动分闸按钮，断路器断开。

2.将操作手柄由“电源”位置打到“闭锁”位置。

3.将机械闭锁旋钮旋出闭锁位置。

注意事项：在分闸状态，若负荷侧与外壳间接入小于漏电闭锁值的电阻，显示器显示“漏电闭锁”和电阻值。

若接入大于漏电闭锁值的电阻后，自动复位。

馈电开关说明书————————————————————————————————作者：————————————————————————————————日期：ZYFB中原防爆KBZ—400（630）/1140（660）矿用隔爆型智能化真空馈电开关使用说明书河南省济源市中原防爆电器有限公司目录一、用途及使用条件 (2)二、产品特点 (2)三、产品功能 (3)四、产品型号含义 (5)五、开关结构概述 (5)六、主要技术参数及保护特性 (5)七、电气原理 (10)八、操作指南 (11)九、外形尺寸及重量 (20)十、标志、包装、运输 (20)十一、售后服务 (21)十二、常见故障及处理方法 (21)十三、电器元件明细表 (22)十四、附图 (23)一用途及使用条件1、矿用隔爆型智能化真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。

适应于交流50HZ，额定电流400（630）A，额定电压380V、660V、1140V三相中性点不接地供电系统中。

做为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

做总开关时具有三相对称性漏电和漏电闭锁保护，做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能。

2、开关可以在下列环境中使用；（1）海拔高度不超过2000m；（2）环境温度为零下-20℃-- +40℃；（3）空气相对湿度不大于95%（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气；（5）无淋水和水侵入的地方。

二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比，其特点如下：1、具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。

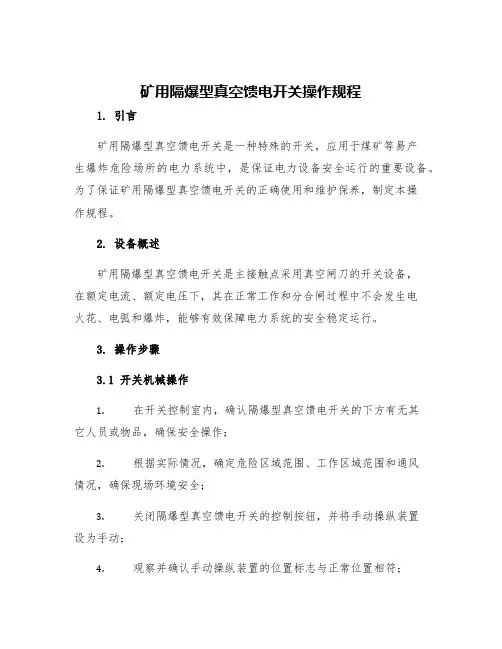

矿用隔爆型真空馈电开关操作规程1. 引言矿用隔爆型真空馈电开关是一种特殊的开关，应用于煤矿等易产生爆炸危险场所的电力系统中，是保证电力设备安全运行的重要设备。

为了保证矿用隔爆型真空馈电开关的正确使用和维护保养，制定本操作规程。

2. 设备概述矿用隔爆型真空馈电开关是主接触点采用真空闸刀的开关设备，在额定电流、额定电压下，其在正常工作和分合闸过程中不会发生电火花、电弧和爆炸，能够有效保障电力系统的安全稳定运行。

3. 操作步骤3.1 开关机械操作1.在开关控制室内，确认隔爆型真空馈电开关的下方有无其它人员或物品，确保安全操作；2.根据实际情况，确定危险区域范围、工作区域范围和通风情况，确保现场环境安全；3.关闭隔爆型真空馈电开关的控制按钮，并将手动操纵装置设为手动；4.观察并确认手动操纵装置的位置标志与正常位置相符；5.按操作要求将手动操纵装置拉动到需要的位置，注意不要过力或过快进行操作；6.确认手动操纵装置已回到正常位置，继续确认开关位置和接线是否符合要求。

3.2 手动操作1.在保证安全的前提下，确认现场情况，准确判断控制开关的位置；2.关注受控设备的运行状态，确认传感器、仪表和保护装置等状态正常；3.按照操作要求进行手动控制，对开关位置和接线进行确认；4.操作完毕后，恢复自动控制状态。

3.3 自动操作1.在保证安全的基础上，确认自动控制条件是否满足，包括电源、安全措施、保护装置等是否正常；2.操作人员从控制室内进行远程操作，对开关位置和接线进行确认；3.操作完毕后，确认开关位置和接线是否符合标准；4.如发生紧急情况，应立即停止开关的自动操作。

4. 维护保养1.定期检查隔爆型真空馈电开关的机械强度情况，如有异常应及时处理；2.对隔爆型真空馈电开关的电气接线进行定期检查，如有异常应及时处理；3.定期对隔爆型真空馈电开关的开关机构、传动机构等进行润滑和维护保养，确保设备运行正常；4.定期检查隔爆型真空馈电开关的防爆、防水、防尘等保护措施，如有异常要及时处理；5.定期对电力设备进行精密测量和校准，确保传感器和仪表等电器元件的精准可靠。

矿用隔爆型真空馈电开关安全技术操作规程一、一般规定1、矿用隔爆型真空馈电开关属于隔爆型电气设备，必须符合《神东煤炭集团电气设备防爆检查标准》中完好标准。

2、矿用隔爆型真空馈电开关属于电气设备，检修、维护人员必须经过培训，经考试合格发证后，方可持证上岗。

3、检修维护人员必须进行《操作规程》学习，经考试合格后方可作业。

4、该设备严禁带电检修和开盖，检修设备前必须切断本设备电源及上一级电源，严格执行停电闭锁并挂牌上锁制度。

5、设备的欠压、过压、过载、短路、漏电闭锁、漏电保护，选择性漏电保护等功能灵敏可靠，严禁甩掉保护运行，机械闭锁装置必须齐全完好。

二、操作程序及注意事项（一）启动前检查1、检查确认所操作设备与计划送电线路正确，且设备供电干线上无人作业。

2、检查馈电开关外观是否完好，各部件是否齐全，各个紧固件、接线装置连接紧固，确认设备符合完好防爆性能要求。

3、设备投用前必须检查是否与系统电压匹配，若不一致须及时更正。

（二）馈电开关送电1、旋出闭锁杆，旋动隔离开关手把到合闸位置，按复位按钮，然后按下启动按钮进行送电。

2、确认真空断路器吸合声音正常，检查观察窗确认送电指示正常，检查电源电压、漏电电阻是否正常，有异常状况需要及时排除故障。

（三）馈电开关停电1、检查确认所操作设备与计划停电线路正确。

2、按下电分（停止）按钮，确认真空断路器分断声音正常，将隔离开关手把到锁止位置，旋入闭锁杆，并上锁、挂停电闭锁牌。

（四）馈电开关检查检修1、确认开关无电，且上级电源开关已经分闸、闭锁、上锁并挂停电牌。

2、拆下接线腔螺栓，取下接线腔盖板，打开电气腔室门盖。

3、用验电器逐相对接线柱、储能元件验电，放电绳一端接地，另一端对接线柱、储能元件逐相进行放电。

4、接地线一端接地，另一端分别接在电源侧三个接线柱上。

5、检查电缆接线，线头紧密，接线整齐无毛刺、不压绝缘层，线头压紧，有平垫和弹簧垫，三相动力线不能交叉，接地线芯的长度要比相线长三分之一，电缆护套深入接线腔距内壁5-15毫米；6、检查紧固件，紧固件齐全、完好、可靠，同一隔爆面紧固件规格统一。
