KBZ—630(500)/1140（660）矿用隔爆型真空馈电开关使用说明书长治市太安防爆电器有限公司一、用途及使用条件1、用途：本馈电开关适用于煤矿井下和其它周围介质中含有甲烷、煤尘爆炸性气体混合物的环境中，在交流50Hz、额定电压1140V/660V、电流至630A(500A)及以下的中性点不接地的三相电网中，作为配电总开关使用，也可作大容量电动机的不频繁起动之用。
具有过压、欠压、短路、漏电、漏电闭锁保护，并且能对电网绝缘电阻进行监测；设有显示系统；具有模拟漏电和短路试验功能。
防爆型式为隔爆型、防爆标志为ExdI，起动器使用前应仔细阅读说明书，严禁带电开盖，开盖时应将手柄置分断位置。
2、使用条件：a) 周围环境温度为－5℃～＋40℃；b) 矿井大气压（0.08～0.11）Mpa；c) 周围空气相对湿度不大于95%；d) 在有瓦斯、煤尘爆炸性气体混合物的环境中；e) 在无破坏绝缘的气体或蒸汽的环境中；f) 与水平面的安装倾斜度不超过15°；g) 在能防止滴水的地方；h) 污染等级：3级；i) 安装类别：Ⅲ类；二、产品型号630(500) / 1140额定电压（伏）额定电流（安）真空隔爆馈电开关三、防爆型式、防爆标志、执行标准1、防爆型式：矿用隔爆型；2、防爆标志：ExdI；3、执行标准：MT871-2000矿用隔爆型真空馈电开关Q /TA002-2006 KBZ系列矿用隔爆型真空馈电开关企业标准四、基本参数:五、保护器功能介绍本馈电开关采用了先进的微处理器，高精度的数据处理及先进的保护算法，保护精度高，反应速度快，具有如下特点：1）采用4×8 汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。
运行时实时显示当前时间、三相电流和电网电压、绝缘电阻、运行状态（分/合闸）及故障信息，显示信息极为丰富。
2）各项保护功能参数均可以通过菜单选择调整，适用范围广，保护精度高。
3）具有“记忆”功能。
KBZ20-630/1140(660)矿用隔爆型真空馈电开关使用说明书执行标准：MT871-2000Q/BD15-2002八达电气有限公司一、用途、功能及使用条件1.本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、660V或1140V，额定电流630A及以下的线路中，开关作配电系统的总开关。
2.保护单元采用先进的16位计算机技术，辅以工业级外围芯片，精密小型互感器，小型专用继电器，高精度的A/D转换器对交流信号进行直接采样运算，更加真实的反映电网的实时运行状况，保护可靠灵敏，测量精度高。
3.当线路出现过载、短路、漏电、断相、过电压、欠电压等故障时，开关能自动有选择、快速地切除故障线路、记忆显示故障参数，并对开关实施闭锁，只有解除故障，并经人工复位后才能重新合闸送电。
同时，开关还具有漏电闭锁保护功能，模拟漏电、短路等试验功能。
4.本开关可与本厂的KBZ20-400/1140组成完善的两级选择性漏电保护系统。
选择性漏电保护采用了独特的基于故障分量无功功率方向及故障电流大小的综合判断的依据，配合多重出口等防误动措施，适用于各种电缆长度的井下低压电网,选择性能好。
5.开关具有漏电闭锁保护功能，模拟漏电、短路等试验功能，漏电闭锁保护具有绝缘电阻值在线显示功能。
具有完善的自诊断功能。
6.具备风电闭锁功能、瓦斯电闭锁功能，连接方便。
7.采用全中文液晶显示，菜单式操作，使控制操作更简单、显示信息更丰富。
除保护控制功能外，还具有诊断功能，开关状态、负荷电流、电网电压、有功功率等参数的实时显示功能，故障原因记忆查询等功能。
8.装置配有带隔离的RS485串行通信接口，支持“四遥”功能，便于接入井下电网综合自动化系统。
9.使用环境：（1）海拔高度不超过2000m；（2）环境温度为-5℃～+40℃；（3）空气相对湿度不大于95%（+25℃）；（4）与垂直面倾斜度不超过15度；（5）无显著振动和冲击；（6）含有爆炸危险的气体和煤尘的环境中；（7）无足以腐蚀金属和破坏绝缘的气体和蒸气；（8）无滴水和液体浸入的地方；（9）污染等级：3级；（10）安装类别：Ⅲ类。

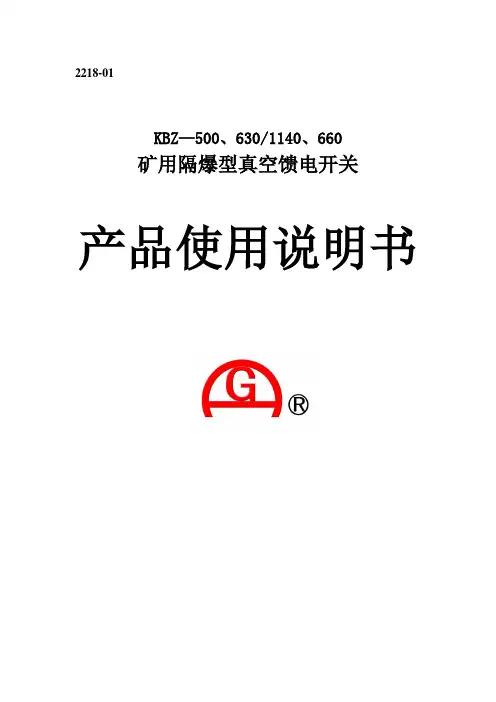

2218-01KBZ—500、630/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备有限公司2006.06.06出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/GKD 002—2006 《KBZ—630（500，400）/1140矿用隔爆型真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件4.1 用途KBZ——500、630/1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50HZ，660V，1140V电流至630A（500A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动工具。
具有欠压，过载，短路，漏电闭锁，漏电动作等保护功能，并可外接远方分励按钮，也可用于瓦斯闭琐。
对漏电保护设有660v,1140v供电系统选择钮子开关。
4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；5.2 额定工作电流：500A、630A；5.3 额定工作制：长期工作制；5.4 最大分断能力：1140V（COSø=0.3）9KA、12.5KA；5.5 操作方式：电动合、分闸；5.6 馈电开关保护功能的特性参数：5.6.1 欠压保护：整定值为35%——70%Ue，动作时间在1S-3S-5S可调；5.6.2 过载保护：整定值为0.4 Ie ， 0.5 Ie ， 0.6 Ie ， 0.7 Ie ， 0.8 Ie ， 0.9 Ie ，1.0 Ie。
KBZ-630/1140(660)矿用隔爆型真空馈电开关（联络）使用说明书使用前请仔细阅读使用说明书山东三江矿用电器设备有限公司一、概述1、主要用途及适用范围KBZ-630/1140(660)矿用隔爆型真空馈电开关（简称馈电开关），适用于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性气体环境中，在交流50HZ、额定电压1140V（660）额定电流630A 及以下的线路中作为联络开关使用。
二、使用条件与范围1、型号含义K B Z —口/ 1140（660）额定电压（V）额定电流（A）真空隔爆型馈电开关2、执行标准：MT871-2000 Q/SJ-06-2007。
3、防爆型式：矿用隔爆型防爆标志：ExdI4、可在下列环境条件下使用：（1）海拔高度不超过2000m；（2）环境温度：-5℃～+40℃；（3）空气相对湿度不大于95%（+25℃）；（4）在具有甲烷及煤尘爆炸性气体混合物的危险场所；（5）无破坏金属和绝缘料的腐蚀性气体和蒸汽的场所；（6）无显著摇动和剧烈冲击振动的环境；（7）与水平安装倾斜度不超过15°；（8）无滴水及水浸入的场所；（9）污染等级：3级；（10）安装类别：Ⅲ类；5、外壳防护等级 IP54。
三、结构（见图一）图一（1）外形结构：馈电开在由座在托撬底座上的长方形隔爆外壳组成，上方为接线腔，下方为主腔，各为独立的隔爆部分。
馈电开关为快开门结构，前门为平面止口式。
正前的左侧有一转动手把，抬起手把可以转动90度左右，向右侧转动为开门，向左侧转动为关门。
正前方的右侧设联锁杆，右侧面为控制变压器电源的手柄。
共有两档分别为闭锁、送电，下面是机械分闸按钮。
开门时必须把手柄转到闭锁的位置，并将联锁杆旋入手柄定位槽内，方能将门打开。
（2）主腔结构：主腔内主要由真空断路器、控制变压器、继电器等。
（3）门上装置：门前侧：有6个按钮，分别为一回路联络、一回路退出、二回路联络、二回路退出、合闸、分闸；有观察窗，查看显示信息，有5个指示灯：一回路电源指示灯、二回路电源指示灯、一回路联络指示灯、二回路联络指示灯、合闸指示灯。

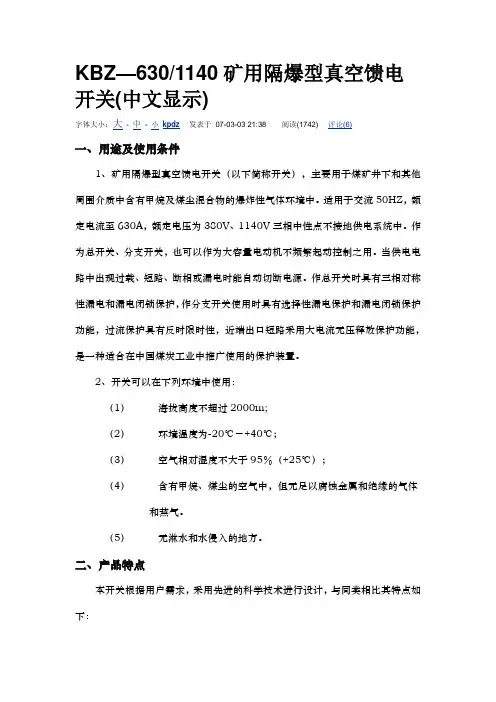

KBZ—630/1140矿用隔爆型真空馈电开关(中文显示)字体大小：大- 中- 小kpdz发表于07-03-03 21:38 阅读(1742) 评论(6)一、用途及使用条件1、矿用隔爆型真空馈电开关（以下简称开关），主要用于煤矿井下和其他周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。
适用于交流50HZ，额定电流至630A，额定电压为380V、1140V三相中性点不接地供电系统中。
作为总开关、分支开关，也可以作为大容量电动机不频繁起动控制之用。
当供电电路中出现过载、短路、断相或漏电时能自动切断电源。
作总开关时具有三相对称性漏电和漏电闭锁保护，作分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能，是一种适合在中国煤炭工业中推广使用的保护装置。
2、开关可以在下列环境中使用：（1）海拔高度不超过2000m;（2）环境温度为-20℃－+40℃；（3）空气相对湿度不大于95％（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气。
（5）无淋水和水侵入的地方。
二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比其特点如下：（1）具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。
（2）采用晶振计时，故所有定时限、反时限准确无误。
（3）采用微处理器技术,能完成合分闸控制,过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。
（4）采用全中文显示，通过2个按纽不必打开箱体大门就可以实现全部操作，其参数的设置和查询均用中文显示。
就如同你轻点鼠标，操作个人电脑一样方便直观。
（5）采用10位A/D采集信号，使测量精度显著提高。
（6）采用均方根值测量计算交流电流和电压，即使电源波形变形严重，干扰大的情况下，也能保证测量精度。

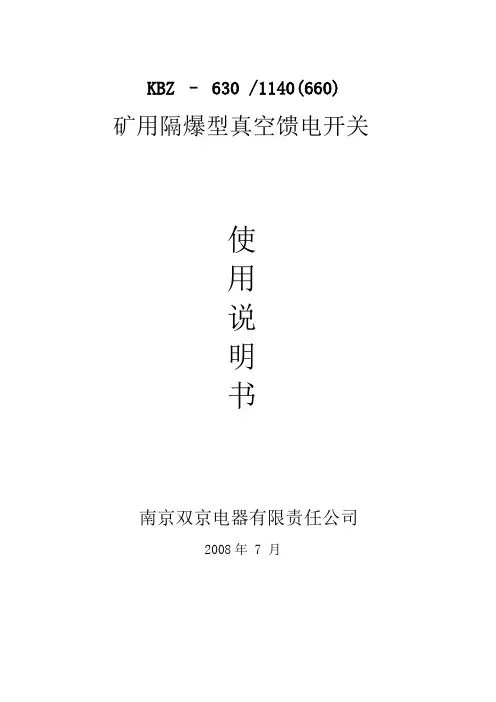

KBZ – 630 /1140(660) 矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司2008年 7 月注意事项1安装使用前请详细阅读使用说明书！2严禁带电开盖！3 严禁损伤防爆面！4 在使用过程中，不可随意更改控制电路和电器元件的规格、型号和参数操作机构和的零部件，否则不能保证开关可靠工作。
5开关在搬运过程中，应避免强烈振动，严禁翻滚；6 在对开关隔爆面进行维护时，完工后前门与壳体间的隔爆间隙不得大于0.29 mm。
7 在使用中，一台变压器后只能有一台保护器当总开关使用。
8由于本保护器上电后要进行初始化和自检工作，因此要等液晶屏上系统电压显示正常后再做试验！做选择性漏电时，电源侧和负荷侧应分别加电容0.22uf/相和0.1 uf/相。
9不要将零序电流互感器和零序电压接线方向接错。
一概述KBZ-630/1140矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50HZ、电压1140V、660V，额定电流630A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护，选择性漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
安装使用前请详细阅读使用说明书！1 使用条件（1）矿井大气压（0.08～0.11）MPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃—+40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）额定工作制：长期工作制；（4）最大分断能力：1140V 12.5KA ；（5）操作方式：电动合，分闸；（6）馈电开关保护功能的特性参数；（见智能综合保护器说明书）（7）进出线口：主回路进出线喇叭口4只，可穿入φ32-φ71的橡套电缆；控制电路进出线喇叭口2只，可穿入φ14.5-φ21的橡套电缆。
KBZ – 630 /1140(660) 矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司2008年 7 月注意事项1安装使用前请详细阅读使用说明书！2严禁带电开盖！3 严禁损伤防爆面！4 在使用过程中，不可随意更改控制电路和电器元件的规格、型号和参数操作机构和的零部件，否则不能保证开关可靠工作。
5开关在搬运过程中，应避免强烈振动，严禁翻滚；6 在对开关隔爆面进行维护时，完工后前门与壳体间的隔爆间隙不得大于0.29 mm。
7 在使用中，一台变压器后只能有一台保护器当总开关使用。
8由于本保护器上电后要进行初始化和自检工作，因此要等液晶屏上系统电压显示正常后再做试验！做选择性漏电时，电源侧和负荷侧应分别加电容0.22uf/相和0.1 uf/相。
9不要将零序电流互感器和零序电压接线方向接错。
一概述KBZ-630/1140矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50HZ、电压1140V、660V，额定电流630A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护，选择性漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
安装使用前请详细阅读使用说明书！1 使用条件（1）矿井大气压（0.08～0.11）MPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃—+40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）额定工作制：长期工作制；（4）最大分断能力：1140V 12.5KA ；（5）操作方式：电动合，分闸；（6）馈电开关保护功能的特性参数；（见智能综合保护器说明书）（7）进出线口：主回路进出线喇叭口4只，可穿入φ32-φ71的橡套电缆；控制电路进出线喇叭口2只，可穿入φ14.5-φ21的橡套电缆。

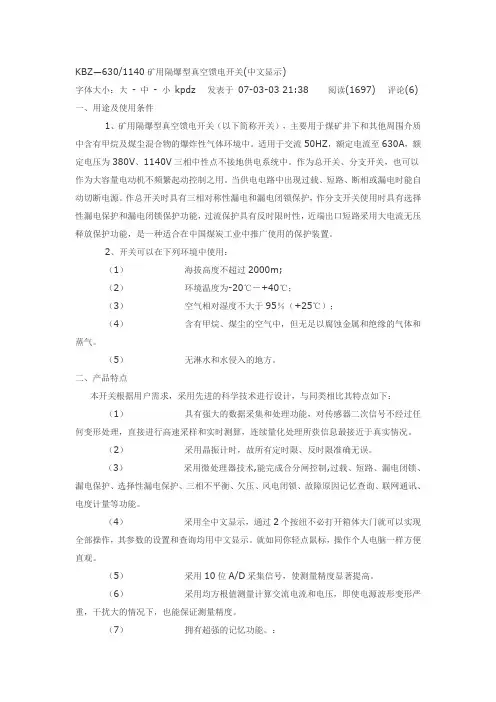

KBZ —630/1140矿用隔爆型真空馈电开关(中文显示)字体大小：大 - 中 - 小 kpdz 发表于 07-03-03 21:38 阅读(1697) 评论(6)一、用途及使用条件1、矿用隔爆型真空馈电开关（以下简称开关），主要用于煤矿井下和其他周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。
适用于交流50HZ ，额定电流至630A ，额定电压为380V 、1140V 三相中性点不接地供电系统中。
作为总开关、分支开关，也可以作为大容量电动机不频繁起动控制之用。
当供电电路中出现过载、短路、断相或漏电时能自动切断电源。
作总开关时具有三相对称性漏电和漏电闭锁保护，作分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能，是一种适合在中国煤炭工业中推广使用的保护装置。
2、开关可以在下列环境中使用：（1） 海拔高度不超过2000m;（2） 环境温度为-20℃－+40℃；（3） 空气相对湿度不大于95％（+25℃）；（4） 含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气。
（5） 无淋水和水侵入的地方。
二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比其特点如下：（1） 具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。
（2） 采用晶振计时，故所有定时限、反时限准确无误。
（3） 采用微处理器技术,能完成合分闸控制,过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。
（4） 采用全中文显示，通过2个按纽不必打开箱体大门就可以实现全部操作，其参数的设置和查询均用中文显示。
就如同你轻点鼠标，操作个人电脑一样方便直观。
（5） 采用10位A/D 采集信号，使测量精度显著提高。

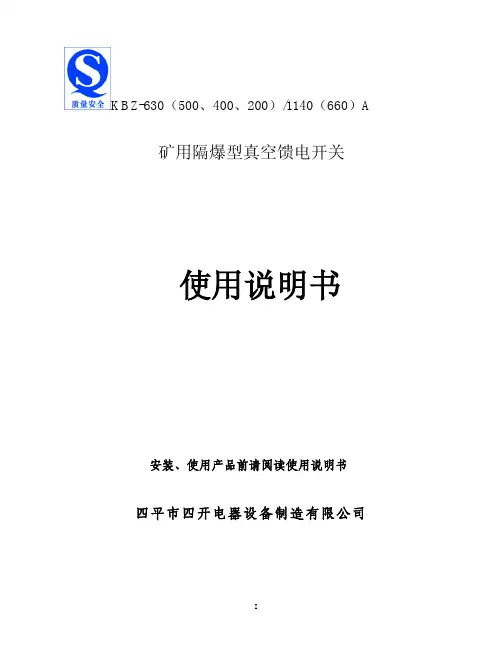

KBZ系列矿用隔爆型真空馈电开关一概述KBZ系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V，额定电流630A、400A 和200A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
1 使用条件（1）矿井大气压（80～110）kPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃— +40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）工作制：长期工作制；（4）最大分断能力： 1140V 12.5KA、7.5KA；（5）操作方式：电动合、分闸；3 型号的组成及代表意义ＫＢＺ□–□□额定电压额定电流设计序号真空隔爆型馈电开关4 防爆形式：矿用隔爆型防爆标志： ExdI5 本产品执行标准：Q/JDJL019-2010MT871—2000 GB3836-20006 外形尺寸、质量（1）KBZ-630 /1140 馈电开关的外形尺寸： 850×610×970（mm）；质量： 378Kg.（2）KBZ2-200/1140(660) 和KBZ2-400/1140馈电开关的外形尺寸： 750×548×815（mm）；质量：290kg.二结构概述馈电开关的隔爆外壳呈方形，隔爆外壳分为上下两个空腔即接线腔与主腔。
接线腔在主腔上方，它集中了全部主回路的进出线端子。
本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。
也可作为不频繁起动的电动机控制开关。
本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。
此说明书只适用于电子式保护系统。
一、概述KBZ- /1140•660矿用隔爆型真空馈电开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。
也可作为不频繁起动的电动机控制开关。
本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。
此说明书只适用于电子式保护系统。
二、使用环境条件1、海拔高度不超过1000米；2、周围环境温度-5～40℃；3、周围空气相对湿度不超过95%（+25℃）；4、污染等级为3级，安装类别为Ⅲ类；5、在有甲烷和煤尘爆炸危险的空气中；6、在没有淋水的地方；7、无对金属和绝缘体有害的气体；8、安装倾斜都不大于15度，没有强烈震动场所。
三、基本参数额定电压1140V或660V额定电流630A、500A、400A电源频率50Hz工作制连续工作制控制操作电压～48V、～127V外型尺寸508×780×854重量300kg极限通断能力12.5KA（630开关）9KA（400、500开关）电寿命3000次机械寿命10000次四、结构1、壳体用钢板焊接加工制成。
门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位范围，即可将门打开，使用方便。
2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。
箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。
3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。
与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。
4、箱体腔内上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔内上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。
一、概述1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。
1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.3 额定工作制：长期工作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。
2. 过载保护：整定值分档可调，电流整定值的准确度±8％。
3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。
4. 漏电与漏电闭锁保护：动作值及动作时间见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关使用说明书V1.0版常州联力自动化科技有限公司2002年6月目录1 概述-----------------------------------------------------------------------------22 结构特征与工作原理--------------------------------------------------------33 主要技术特征-----------------------------------------------------------------94 安装----------------------------------------------------------------------------105 使用----------------------------------------------------------------------------126 常见故障及处理方法-------------------------------------------------------157 注意事项----------------------------------------------------------------------158 运输----------------------------------------------------------------------------169 贮存----------------------------------------------------------------------------1610 随机文件----------------------------------------------------------------------1611 定货规范----------------------------------------------------------------------1612 KBZ-630/1140(660)Z电原理图------------------------------------------附KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关1 概述KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至630A的中性点不接地的三相电网中，作为配电开关之用。
1.1 产品特点；该馈电开关的控制器采用了16位微控制器，经过抗干扰处理，工作可靠、保护精度高、反应速度快。
具有漏电闭锁、过载、短路、缺相、失压和漏电保护，以及过压、欠压指示功能，并可选配控制模块实现远程监控。
馈电开关采用液晶显示器，显示分闸、合闸、控制信号状态以及电压、电流、绝缘电阻和电网频率等数值，故障发生时自动给出过载、短路、缺相、漏电、欠压、过压等故障的汉字指示，显示直观、易懂。
使用前门上的设置按钮可方便地设置运行参数和程控状态。
具有电流检测功能，输出DC1~5mA电流信号或200~1000Hz脉冲信号。
具有漏电/短路和过载/缺相两路故障接点信号输出。
真空断路器、继电器、电子器件、接插端子等均采用国内外知名厂商优质产品。
快开门及大板模块结构，配线简洁。
确保整机性能优越，操作方便，工作可靠，易于维修。
1.2 型号含义K B Z — 630 / 1140（660）Z智能额定电压（1140V或660V）额定电流（630A）真空隔爆型馈电开关1.3 使用条件海拔高度不超过2000米；周围环境温度为-5℃—40℃；周围环境湿度不大于95%（+25℃）；无破坏绝缘的气体或蒸汽的环境中；无显著冲击振动的地方；能防止雨雪与滴水的地方；与水平面的安装倾斜度不超过15°。
2 结构特征与工作原理2.1 结构特征2.1.1外形尺寸及重量外形尺寸968×699×965重量450kg外形见图1图1 外形结构图2.1.2馈电开关由座在滑撬上的方形隔爆外壳部件，固定在外壳主腔内的主控单元和通过铰链安装于外壳上的主腔门盖部件组成，见图2。
图2 馈电开关构成图2.1.3主腔门盖部件主腔门盖部件见图3。
它由平面止口式钢板门盖、程控组件和液晶显示组件构成。
2.1.4主腔门盖部件外面见图4。
开门时需先将馈电开关机壳右侧的机械联锁顶杆旋至门盖平面以内，然后提起馈电开关左侧固定于铰链上的操作手把，将门盖向上抬起大约30mm后（不要抬得过高）即可拉动门盖右侧拉手将门打开。
关门时，用手平提铰链上的操作手把，转动门盖将其合拢（转动门盖时，注意：1. 操作手把抬起的高度，避免操作手把上部的凸轮与铰链顶撞。
2. 避免门盖组件与主腔的联接线束损坏。
），然后将馈电开关左侧的操作手把压下，将门盖下压到位，再将机械联锁顶杆旋至门盖平面以外。
程控组件包括程控电路板、底板和安装在底板背面的操作按钮，见图3和图5。
程控组件通过接插件与其它部件进行电联接。
必要时将接插件拔出，并将程控组件上的紧固螺钉拧下，程控组件即可取下。
操作按钮用于运行状态及参数的设置（详见5 使用）、短路试验及近控时对馈电开关进行合闸和分闸控制。
馈电开关右侧上方的旋钮用于漏电试验。
2.1.5主控单元主控单元的电器和元件主要安装于固定芯架上，部分器件安装于固定芯架后面及右侧的隔爆主腔内。
固定芯架见图6。
主控单元主要由以下器件组成：(1) 真空断路器ZK1-630/1.14用以闭合及分断主回路，辅助触头用于控制线路。
(2) 电源变压器T1（1140V、660V/220V、24V、36V）。
电源滤波器LBQ（DL-2D）。
(3) 控制变压器T2（220V/22V、11V、11V）。
(4) 千伏级熔断器FU1（RL5-5A/1140）。
熔断器FU2、FU3、FU4、FU8。
(5) 电流互感器LH1(6) 交流中间继电器JZ1、JZ2、JZ3(7) 中继电源ZJD1、ZJD2(8) 漏电检测部件等馈电开关控制线路使用的导线：千伏级为红色；接地为黑色；其它为别的颜色。
千伏级导线套有耐热塑料套管，导线两端套有标线号的短套管。
2.1.6外壳部件外壳部件包括方形隔爆外壳和机械闭锁机构。
隔爆外壳由主腔和接线腔构成图3 主腔门盖（内面）图4 主腔门盖（外面）图5 程控组件反面图6 主控单元图7 机械联锁机构2.2 原理KBZ-630/1140（660）Z用隔爆型智能真空馈电开关采用了16位微控制器，控制信号的采集、保护功能的实现和主回路的通断控制均由微控制器完成。
2.2.1合闸/分闸控制馈电开关具有近控或远控功能，其控制合闸/分闸的回路共用一套。
按合闸按钮时，合闸回路光电耦合器导通，微控制器检测到此信号后便认为外界需要馈电开关合闸，液晶显示器显示“控制合闸”，若此时没有漏电闭锁故障且原来的故障也复位，则微控制器向真空断路器输出合闸信号，通过中间继电器带动真空断路器闭合，同时停止漏电闭锁检测，进入漏电保护检测状态。
按分闸按钮时，分闸回路光电耦合器导通，微控制器检测到此信号后便认为外界需要馈电开关分闸，液晶显示器显示“控制分闸”，微控制器向真空断路器输出分闸信号，通过中间继电器带动真空断路器分闸，同时停止漏电保护检测，进入漏电闭锁检测状态。
没有分闸及合闸控制时液晶显示器显示“控制无”。
2.2.2 故障保护电流互感器LH1将0~6300A的电流信号转换成0-150V，无源电流采样器将0-150V的电流信号转换成0-1V电压信号，通过运算放大器产生0-5V电压信号送入微控制器进行A/D采样。
无源电压采样器将0-50V的电压信号转换成0-1V电压信号，通过运算放大器产生0-5V电压信号送入微控制器进行A/D采样。
根据电压、电流有效值的定义，微控制器采用交流直接采样的方法，实时跟踪电网频率，动态调整采样间隔，每周波采样20点。
微控制器对采样的电压信号进行运算滤波，计算电压结果大于1.15倍额定电压时自动显示过压；计算电压结果小于0.85倍额定电压时自动显示欠压。
微控制器同时对采样的三相电流信号进行运算滤波，计算电流结果任何一相连续大于速断电流值一定时间（0-2500mS）后自动显示短路，并立即断开真空断路器；计算电流结果任何一相大于1.2倍以上额定电流时，微控制器根据过载倍数，依据反时限原则，自动显示过载，并断开真空断路器；计算电流结果任何两相电流值持续相差0.58倍以上时，微控制器延时，到达120S 时，自动显示缺相，并断开真空断路器。
电路工作时，微控制器将检测的电流信号经光电耦合器隔离后进行D/A转换，对应0-1.4倍额定电流输出1-5mA电流。
3 主要技术特征3.1 额定工作电压：660V、1140V3.2 额定工作电流：630A3.3 额定工作制：长期工作制3.4 最大分断能力：1140V、12.5kA3.5 操作方式：电动合闸、电动分闸3.6 馈电开关保护及指示功能的特性参数a．失压保护：失压时馈电开关自动跳闸，瞬时动作；b．过载保护：整定值为50~630A，过载保护特性如表1；表1过载倍数动作时间状态复位方式复位时间1.05 2h不动作冷态1.20 0.2-1h 热态手动 <2min1.50 90-180s 热态手动 <2min2.00 45-90s 热态手动 <2min4.00 14-45s 热态手动 <2min6.00 8-14s 冷态手动 <2min过载保护动作后馈电开关不能自动恢复，故障消除后，须按复位按钮馈电开关才能重新合闸。
c．短路保护：短路保护动作电流整定范围为1500-6300A，瞬动或0Ms-2500mS可调。
短路保护动作后馈电开关不能自动恢复，故障消除后，须按复位按钮馈电开关才能重新合闸。
d．漏电闭锁与漏电保护：动作值及动作时间见表2；表2主电路额定工作电压（V）漏电动作电阻整定值（kΩ）漏电闭锁动作电阻整定值（kΩ）1 kΩ电阻动作时间（ms）1140 20kΩ 40kΩ≤50 660 11kΩ 22kΩ≤80 漏电闭锁：在分闸状态下，主回路对地绝缘电阻下降到表2漏电闭锁动作值以下时，漏电闭锁保护动作，馈电开关禁止合闸。
当主回路对地绝缘电阻恢复到表2漏电闭锁动作值1.5倍以上时自动复位。
漏电保护：在合闸状态下，主回路对地绝缘电阻降到表2漏电保护动作值以下时，漏电保护动作，馈电开关跳闸。
当主回路对地绝缘电阻恢复到表2漏电闭锁动作值1.5倍以上时自动复位。
