在安装在安装、、使用产品前请仔细阅读产品使用说明书KBZ 系列矿用隔爆型真空馈电开关产品执行标准：GB3836-2000、MT871-2000、Q/HX-02-2008产 品 使 用 说 明 书浙江合信防爆电气有限公司浙江合信防爆电气有限公司一、产品型号K B Z－ □ /□ Z智能型额定电压（V）额定电流（A）真 空隔 爆 型馈电开关二.用途和使用条件1.用途:KBZ – 200、400、630/1140（660V）矿用隔爆型真空馈电开关(以下简称馈电开关),适用于煤矿井下和周围介质含有爆炸性气体(甲烷混合物)的环境中,在交流50HZ电压至1140V（660V）的中心点不接地的三相电网中,作为配电总开关或分支开关之用.本开关采用先进的DSP微处理器和大容量新型芯片进行双芯片工作,保护精度高,反应速度快.能完成漏电闭锁、漏电保护、欠压、过压、三相不平衡、过载、短路、瓦斯保护、等多种保护功能.2. 馈电开关执行标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》；Q/HX-02-2008《KBZ-200（400、500、630）/1140(660) 矿用隔爆型智能化真空馈电开关企业标准》3.使用条件:A.海拔不超过2000米B.周围环境温度为-5℃～40℃C.周围环境湿度不大于95%(+25℃)D.无破坏绝缘及腐蚀金属的气体或蒸汽环境中E.无显著摇动或冲击振动的地方F.能防止雨雪与滴水的地方G．与水平面的安装倾斜度不超过15°三.主要技术特征:1.防爆形式为： 矿用隔爆型； 防爆标志：ExdI2.额定工作电压: 1140V3.额定工作电流: 200、400、630A4.额定工作制:长期工作制操作方式:电动合闸，电动分闸,四．外形尺寸馈电开关的外形尺寸：见下图KBZ – 200、400/1140（660V）矿用隔爆型真空馈电开关外形尺寸图KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（横开门）KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（竖开门）结构概述：：五．结构概述A.馈电开关的隔爆外形呈长方形，用4只M12的螺栓与脚架相连，隔爆外壳有上下两个空腔，分别为接线腔和主腔。

一、概述1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。

1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。

1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.3 额定工作制：长期工作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。

2. 过载保护：整定值分档可调，电流整定值的准确度±8％。

3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。

4. 漏电与漏电闭锁保护：动作值及动作时间见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。

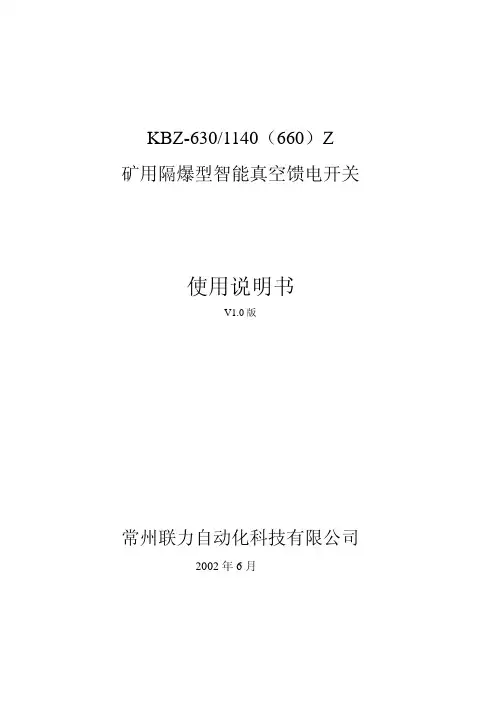

KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关使用说明书V1.0版常州联力自动化科技有限公司2002年6月目录1 概述-----------------------------------------------------------------------------22 结构特征与工作原理--------------------------------------------------------33 主要技术特征-----------------------------------------------------------------94 安装----------------------------------------------------------------------------105 使用----------------------------------------------------------------------------126 常见故障及处理方法-------------------------------------------------------157 注意事项----------------------------------------------------------------------158 运输----------------------------------------------------------------------------169 贮存----------------------------------------------------------------------------1610 随机文件----------------------------------------------------------------------1611 定货规范----------------------------------------------------------------------1612 KBZ-630/1140(660)Z电原理图------------------------------------------附KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关1 概述KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至630A的中性点不接地的三相电网中，作为配电开关之用。

馈电开关说明书————————————————————————————————作者：————————————————————————————————日期：ZYFB中原防爆KBZ—400（630）/1140（660）矿用隔爆型智能化真空馈电开关使用说明书河南省济源市中原防爆电器有限公司目录一、用途及使用条件 (2)二、产品特点 (2)三、产品功能 (3)四、产品型号含义 (5)五、开关结构概述 (5)六、主要技术参数及保护特性 (5)七、电气原理 (10)八、操作指南 (11)九、外形尺寸及重量 (20)十、标志、包装、运输 (20)十一、售后服务 (21)十二、常见故障及处理方法 (21)十三、电器元件明细表 (22)十四、附图 (23)一用途及使用条件1、矿用隔爆型智能化真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。

适应于交流50HZ，额定电流400（630）A，额定电压380V、660V、1140V三相中性点不接地供电系统中。

做为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

做总开关时具有三相对称性漏电和漏电闭锁保护，做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能。

2、开关可以在下列环境中使用；（1）海拔高度不超过2000m；（2）环境温度为零下-20℃-- +40℃；（3）空气相对湿度不大于95%（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气；（5）无淋水和水侵入的地方。

二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比，其特点如下：1、具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。

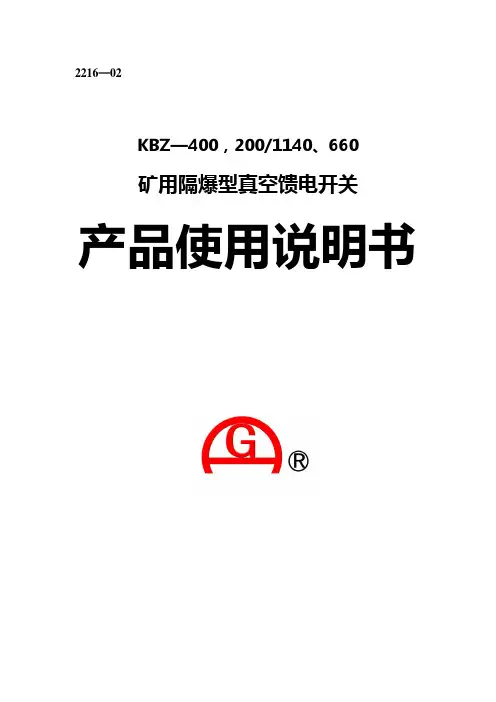

2216—02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03。

16出版1. 产品型号及意义K B Z -—□ / □额定电流(A)/额定电压（V)真空隔爆型馈电开关2。

产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3。

防爆形式: 矿用隔爆型防爆标志:ExdI。

4。

用途及使用条件4。

1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关(以下简称馈电开关),使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz,电压660V、1140V,电流至400A（200A)的中性点不接地的三相电网中，作为配电总开关或分支开关,也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡(包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮,也可接风电瓦斯闭锁。

4。

2 使用条件4.2.1 海拔高度不超过2000m;4.2.2 周围环境温度为-25~+40℃;4。

2.3 周围环境湿度不大于95％（+25℃）;4。

2。

4 无破坏性绝缘气体或蒸气的环境中；4。

2。

5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5。

1 额定工作电压:660V、1140V；额定工作电流：400A，200A；5。

2 额定工作制：长期工作制；5.3 最大分断能力：1140V(COSø=0。

3）7.5KA；5。

4 操作方式：电动合、分闸，机械保持.5。

5 馈电开关保护功能的特性参数:详见附录保护器使用说明书。

5。

6 进出线口:主回路进出线喇叭口4只,可穿入ø32~ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。

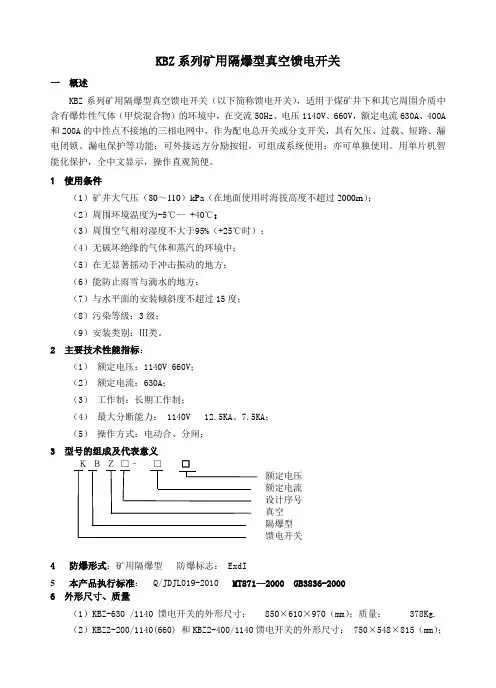

KBZ系列矿用隔爆型真空馈电开关一概述KBZ系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V，额定电流630A、400A 和200A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。

用单片机智能化保护，全中文显示，操作直观简便。

1 使用条件（1）矿井大气压（80～110）kPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃— +40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。

2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）工作制：长期工作制；（4）最大分断能力： 1140V 12.5KA、7.5KA；（5）操作方式：电动合、分闸；3 型号的组成及代表意义ＫＢＺ□–□□额定电压额定电流设计序号真空隔爆型馈电开关4 防爆形式：矿用隔爆型防爆标志： ExdI5 本产品执行标准：Q/JDJL019-2010MT871—2000 GB3836-20006 外形尺寸、质量（1）KBZ-630 /1140 馈电开关的外形尺寸： 850×610×970（mm）；质量： 378Kg.（2）KBZ2-200/1140(660) 和KBZ2-400/1140馈电开关的外形尺寸： 750×548×815（mm）；质量：290kg.二结构概述馈电开关的隔爆外壳呈方形，隔爆外壳分为上下两个空腔即接线腔与主腔。

接线腔在主腔上方，它集中了全部主回路的进出线端子。

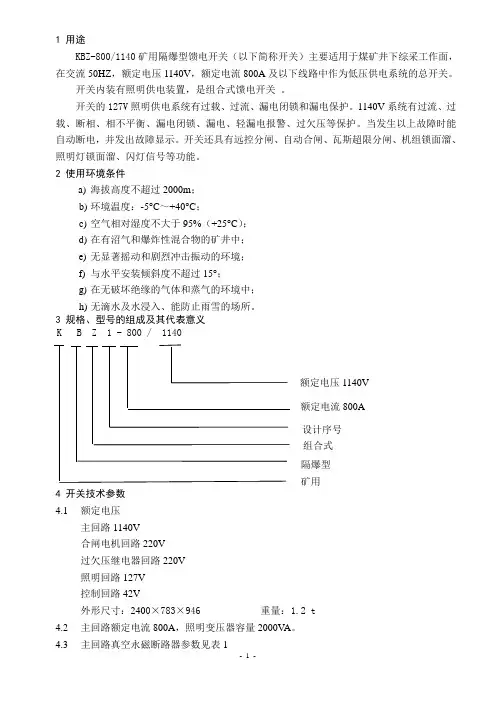

1 用途KBZ-800/1140矿用隔爆型馈电开关（以下简称开关）主要适用于煤矿井下综采工作面，在交流50HZ ，额定电压1140V ，额定电流800A 及以下线路中作为低压供电系统的总开关。

开关内装有照明供电装置，是组合式馈电开关 。

开关的127V 照明供电系统有过载、过流、漏电闭锁和漏电保护。

1140V 系统有过流、过载、断相、相不平衡、漏电闭锁、漏电、轻漏电报警、过欠压等保护。

当发生以上故障时能自动断电，并发出故障显示。

开关还具有远控分闸、自动合闸、瓦斯超限分闸、机组锁面溜、照明灯锁面溜、闪灯信号等功能。

2 使用环境条件a) 海拔高度不超过2000m ； b) 环境温度：-5°C ～+40°C ；c) 空气相对湿度不大于95%（+25°C ）； d) 在有沼气和爆炸性混合物的矿井中； e) 无显著摇动和剧烈冲击振动的环境； f) 与水平安装倾斜度不超过15°； g) 在无破坏绝缘的气体和蒸气的环境中； h) 无滴水及水浸入、能防止雨雪的场所。

3 规格、型号的组成及其代表意义 K B Z 1 - 800 / 11404 开关技术参数 4.1 额定电压主回路1140V 合闸电机回路220V 过欠压继电器回路220V 照明回路127V 控制回路42V外形尺寸：2400×783×946 重量：1.2 t 4.2 主回路额定电流800A ，照明变压器容量2000V A 。

额定电流800A 额定电压1140V4.4主回路装有过流过载断相保护组件-F513（GLB-3）动作特性见表2、3。

表2表44.5 主回路漏电保护组件-F516（LDB—1）用于1140V系统进行绝缘监视保护，特性见表5。

4.6 主回路漏电闭锁组件-F514（LBS—1）用于开关未合闸时负荷侧不带电的情况下对负荷侧进行绝缘监测，此时如负荷侧绝缘水平低于动作值时，对开关进行闭锁，使其不能合闸送电。

本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。

也可作为不频繁起动的电动机控制开关。

本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。

此说明书只适用于电子式保护系统。

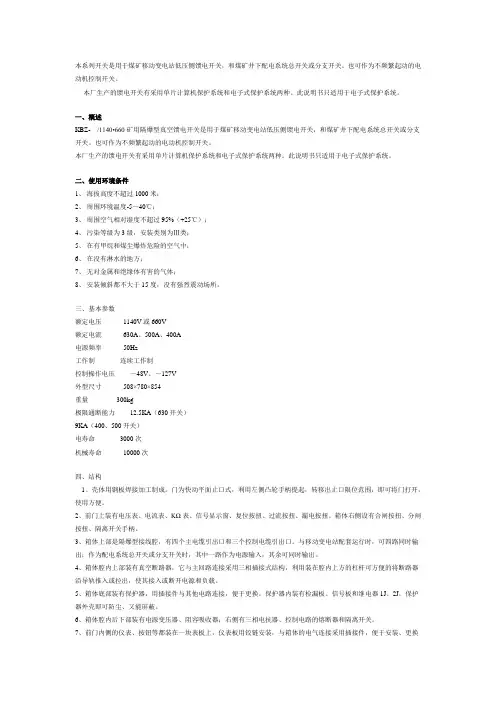

一、概述KBZ- /1140•660矿用隔爆型真空馈电开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。

也可作为不频繁起动的电动机控制开关。

本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。

此说明书只适用于电子式保护系统。

二、使用环境条件1、海拔高度不超过1000米；2、周围环境温度-5～40℃；3、周围空气相对湿度不超过95%（+25℃）；4、污染等级为3级，安装类别为Ⅲ类；5、在有甲烷和煤尘爆炸危险的空气中；6、在没有淋水的地方；7、无对金属和绝缘体有害的气体；8、安装倾斜都不大于15度，没有强烈震动场所。

三、基本参数额定电压1140V或660V额定电流630A、500A、400A电源频率50Hz工作制连续工作制控制操作电压～48V、～127V外型尺寸508×780×854重量300kg极限通断能力12.5KA（630开关）9KA（400、500开关）电寿命3000次机械寿命10000次四、结构1、壳体用钢板焊接加工制成。

门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位范围，即可将门打开，使用方便。

2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。

箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。

3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。

与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。

4、箱体腔内上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔内上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。

2216-0 2 KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1.产品型号及意义KBZ——□/□额定电流（A）/额定电压（V）真空隔爆型馈电开关2.产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH012—2008《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3.防爆形式:矿用隔爆型防爆标志：ExdI。

4.用途及使用条件4.1用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2使用条件4.2.1海拔高度不超过2000m；4.2.2周围环境温度为-25～+40℃；4.2.3周围环境湿度不大于95％（+25℃）；4.2.4无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5.主要技术特征5.1额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2额定工作制：长期工作制；5.3最大分断能力：1140V（COS?=0.3）7.5KA；5.4操作方式：电动合、分闸，机械保持。

5.5馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6进出线口：主回路进出线喇叭口4只，可穿入?32～?78的橡套电缆；控制线路喇叭口2只，可穿入?12～?19橡套电缆。

K B Z矿用隔爆型智能化真空馈电开关使用说明书This model paper was revised by LINDA on December 15, 2012.KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。

在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。

馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15o；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。

2、主要技术参数额定电压：1140V 或 660V额定电流：400A、200A。

（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）断路器的极限分断能力：8000A。

断路器分断时间不大于30ms。

短路整定电流值可分别设为开关整定电流的倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。

当短路电流大于10倍整定电流时，实行无压释放速断保护。

短路保护动作时间小于秒。

开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。

在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。

过载电流整定分档可调。

标称值分别为馈电开关额定工作电流值的：倍、倍、倍、倍、倍、倍、倍、倍、倍、倍、倍，精度为±8%。

目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。

1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。

1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。

隔爆外壳分为上、下两个空腔即接线腔与主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。

主腔由主腔壳体与前门组装而成。

开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。

开关前门打开时，前门支承在壳体左侧的铰链上。

2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。

矿⽤隔爆型智能化真空馈电开关使⽤说明书矿⽤隔爆型智能化真空馈电开关使⽤说明书⼀、⽤途及使⽤条件1、矿⽤隔爆型智能化真空馈电开关（以下简称开关），主要⽤于煤矿井下和其它周围介质含有甲烷及煤尘混合物的爆炸性⽓体环境中，在交流50赫兹，电压⾄660V或1140V，电流630A及以下的线路中，作为配电系统的总开关或分开关使⽤，当本开关⽤作总开关时，也可作为矿⽤隔爆型移动变电站的低压侧真空馈电开关使⽤。

2、本开关采⽤DKZB-Ⅲ智能化低压馈电综合保护器作为核⼼控制单元，集过流保护、选择性漏电保护、漏电漏电闭锁、⽋压保护、⼀边温度保护、风电闭锁、⽡斯电闭锁、通讯接⼝为⼀体。

该保护器可同时⽤于200A、400A、500A、630A开关内。

保护正常⼯作时，能显⽰电⽹的⼯作电压、运⾏电流及本开关⼯作电流整定值等参数，当线路出现过流、漏电、⽋压或变压器超温、⽡斯浓度超限等故障时，能⾃动切断电路并显⽰及记忆故障类型与故障参数，同时将开关闭锁，只有清除故障并⼈⼯复位后才能合闸送电。

本开关还具有模拟漏电、过流、⽋压及漏电闭锁等试验功能。

同时不断电试验功能。

3、开关可在下列条件下使⽤：（1）海拔⾼度不超过2000m。

（2）环境温度为-5度----+40度。

（3）空⽓相对湿度不⼤于95%。

（+25度）（4）含有爆炸危险的甲烷、煤尘的空⽓中，但⽆⾜以腐蚀⾦属和绝缘的⽓体和蒸⽓。

（5）⽆淋⽔及⽔侵⼊的地⽅。

⼆、主要技术参数1、额定电压：380V、660V、1140V2、额定电流：630A、400A3、极限分断能⼒：12500A(630A) 8000A(400A)4、短路和1K漏电时，开关分断时间（包括断路器）⼩于60ms.5、开关在分闸状态时，负荷侧对地绝缘电阻40千欧（1140V）、22千欧（660V）以下能可靠地实现漏电闭锁，并有信号显⽰。

6、开关在合闸状态时，负荷侧绝缘电阻在20千欧（1140V）、11千欧（660V）以下能可靠地实现漏电保护，并有信号显⽰。

KBZ-400/660矿用隔爆真空馈电开关使用说明书执行标准：MT871-2000八达电气有限公司二00七年十月KBZ-400/660型矿隔爆真空馈电开关使用说明书本说明书适用于KBZ-400/660矿用隔爆真空馈电开关，同时适用采用本开关本体改造的原DW80-350空气馈电开关。

一、用途和适用范围：1、本开关主要用于煤矿井下，交流50HZ，额定电压660V，额定电流400A 及以下的供电系统中，作为总开关、分开关，也可作为大容量电动机不频繁起动控制之用。

当供电线路中出现过载、短路或漏电时能自动切断电路，作总开关时具有三相对称漏电保护，作为分开关漏电时的后备保护。

作分开使用还具有选择性漏电保护与漏电闭锁功能。

过载保护具有反时限特性，近端出口短路采用大电流无压释放电路保护。

2、本开关可在下列环境条件下使用：a、海拨高度不超过2000米；b、环境温度-5℃～+40℃；c、空气相对湿度不大于95%（+25℃时）；d、与垂直面的安装倾斜度不超过15°；e、含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸汽；f、无滴水的地方。

二、主要技术特征：1、额定电压660V；2、额定电流：400A（200A）；3、极限分断电流：8000A；4、短路保护动作时间：＜100毫秒；5、经1K电阻漏电动作时间：作分开关时≤30毫秒（无延时）；作总开关时200～400毫秒（有延时）；6、在电网每相对地电容不大于1uƒ，配备分支电容不大于0.3 uƒ时，漏电电阻在11 KΩ（660V）以下能可靠地实现选择性漏电保护和后备保护。

在1KΩ漏电时能保证有选择地实现30毫秒的安全保护指标。

三相对称漏电保护和后备漏电保护动作时间不大于100毫秒与400毫秒（有延时）。

7、作分开关使用时，负荷侧绝缘电阻低于22KΩ+20%（660V）时能可靠地实现漏电闭锁功能。

8、过载保护特性：9、型号意义：额定工作电压（V）额定工作电流（A）矿用隔爆馈电开关三、使用和改造方法1、原理与接线：短路、过载以及漏电保护、漏电闭锁为集成运放电路组成，选择性漏电保护采用零序方向性原理，对称性漏电与选择性漏电的后备保护为附加直流电源原理，出口短路及无压释放采用大于10倍额定电流值和电容贮能放电原理，操作机构采用手动合、分闸，故障状态时电磁铁断电跳闸,在正常状态时电磁铁有电吸合。

1 用途KBZ-800/1140矿用隔爆型馈电开关（以下简称开关）主要适用于煤矿井下综采工作面，在交流50HZ ，额定电压1140V ，额定电流800A 及以下线路中作为低压供电系统的总开关。

开关内装有照明供电装置，是组合式馈电开关 。

开关的127V 照明供电系统有过载、过流、漏电闭锁和漏电保护。

1140V 系统有过流、过载、断相、相不平衡、漏电闭锁、漏电、轻漏电报警、过欠压等保护。

当发生以上故障时能自动断电，并发出故障显示。

开关还具有远控分闸、自动合闸、瓦斯超限分闸、机组锁面溜、照明灯锁面溜、闪灯信号等功能。

2 使用环境条件a) 海拔高度不超过2000m ； b) 环境温度：-5°C ～+40°C ；c) 空气相对湿度不大于95%（+25°C ）； d) 在有沼气和爆炸性混合物的矿井中； e) 无显著摇动和剧烈冲击振动的环境； f) 与水平安装倾斜度不超过15°； g) 在无破坏绝缘的气体和蒸气的环境中； h) 无滴水及水浸入、能防止雨雪的场所。

3 规格、型号的组成及其代表意义 K B Z 1 - 800 / 11404 开关技术参数 4.1 额定电压主回路1140V 合闸电机回路220V 过欠压继电器回路220V 照明回路127V 控制回路42V外形尺寸：2400×783×946 重量：1.2 t 4.2 主回路额定电流800A ，照明变压器容量2000V A 。

额定电流800A 额定电压1140V4.4主回路装有过流过载断相保护组件-F513（GLB-3）动作特性见表2、3。

表24.5 主回路漏电保护组件-F516（LDB—1）用于1140V系统进行绝缘监视保护，特性见表5。

4.6 主回路漏电闭锁组件-F514（LBS—1）用于开关未合闸时负荷侧不带电的情况下对负荷侧进行绝缘监测，此时如负荷侧绝缘水平低于动作值时，对开关进行闭锁，使其不能合闸送电。
