KBZ2-200(400)500.(630)矿用隔爆型真空馈电开关使用说明书(华荣集团)
- 格式：doc
- 大小：3.79 MB
- 文档页数：31
文档推荐
-
KBZ-630矿用隔爆智能真空馈电开关说明书页数:18
-
矿用隔爆型真空馈电开关主要技术参数页数:5
-
矿用隔爆型真空馈电开关操作规程页数:4
-
KBZ系列矿用隔爆型真空馈电开关企业标准页数:5
下载文档原格式
合集下载
KBZ说明书
在安装在安装、、使用产品前请仔细阅读产品使用说明书KBZ 系列矿用隔爆型真空馈电开关产品执行标准：GB3836-2000、MT871-2000、Q/HX-02-2008产 品 使 用 说 明 书浙江合信防爆电气有限公司浙江合信防爆电气有限公司一、产品型号K B Z－ □ /□ Z智能型额定电压（V）额定电流（A）真 空隔 爆 型馈电开关二.用途和使用条件1.用途:KBZ – 200、400、630/1140（660V）矿用隔爆型真空馈电开关(以下简称馈电开关),适用于煤矿井下和周围介质含有爆炸性气体(甲烷混合物)的环境中,在交流50HZ电压至1140V（660V）的中心点不接地的三相电网中,作为配电总开关或分支开关之用.本开关采用先进的DSP微处理器和大容量新型芯片进行双芯片工作,保护精度高,反应速度快.能完成漏电闭锁、漏电保护、欠压、过压、三相不平衡、过载、短路、瓦斯保护、等多种保护功能.2. 馈电开关执行标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》；Q/HX-02-2008《KBZ-200（400、500、630）/1140(660) 矿用隔爆型智能化真空馈电开关企业标准》3.使用条件:A.海拔不超过2000米B.周围环境温度为-5℃～40℃C.周围环境湿度不大于95%(+25℃)D.无破坏绝缘及腐蚀金属的气体或蒸汽环境中E.无显著摇动或冲击振动的地方F.能防止雨雪与滴水的地方G．与水平面的安装倾斜度不超过15°三.主要技术特征:1.防爆形式为： 矿用隔爆型； 防爆标志：ExdI2.额定工作电压: 1140V3.额定工作电流: 200、400、630A4.额定工作制:长期工作制操作方式:电动合闸，电动分闸,四．外形尺寸馈电开关的外形尺寸：见下图KBZ – 200、400/1140（660V）矿用隔爆型真空馈电开关外形尺寸图KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（横开门）KBZ – 500、630、800、1000/1140（660V）矿用隔爆型真空馈电开关外形尺寸图（竖开门）结构概述：：五．结构概述A.馈电开关的隔爆外形呈长方形，用4只M12的螺栓与脚架相连，隔爆外壳有上下两个空腔，分别为接线腔和主腔。
KBZ系列矿用隔爆型真空馈电开关说明书(华光保护)文档
一、概述1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。
1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.3 额定工作制：长期工作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。
2. 过载保护：整定值分档可调，电流整定值的准确度±8％。
3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。
4. 漏电与漏电闭锁保护：动作值及动作时间见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
真空馈电开关KBZ-200 400II说明书(负荷带电指示+相敏)
1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关（改进型）用于煤矿井下，在交流50HZ，额定电压为660V或1140V，额定电流至200A、400A三相中性点不接地的供电系统中，作为总开关或分支开关用，也可作为大容量电动机不频繁起动控制之用。
保护系统采用了先进的DSP微处理器和大容量新型芯片进行双芯片工作，配以高精度的数据处理及先进的保护算法，保护精度高，反应速度快。
能完成过载、短路（分为相敏保护、电流幅值保护两类）、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、温度保护、瓦斯保护、风电闭锁、功率计量、负载侧带电指示、通讯组网等多种保护功能，具有断电上锁装置。
1.2 微机智能保护装置的主要特点●采用4×8汉字字符液晶显示器,配合菜单式人机交互界面,操作直观简便。
运行时实时显示当前时间、三相电流和电网电压、有功功率、功率因数、绝缘电阻、总/分开关、运行状态（合/分闸）、温度、瓦斯浓度、风电闭锁及故障信息，显示信息极为丰富。
●各项保护功能参数可以通过菜单选择调整，适用范围广，保护精度高。
●具有“记忆”功能。
每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。
而且，保护器还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999小时的累计合闸时间，最多9999999999度的电度。
可以通过菜单调出来显示，方便维护。
●具有软硬件自检功能，如有问题，系统给出相应的出错信息。
●通过门上按钮可以方便的进行定值调整、保护试验、信息查询等功能。
●可选择数据通信接口与监控系统连接。
根据用户需要可以配备RS-485或者国内领先的电力线载波通信接口。
保护器采用模块化结构，优化的软硬件抗干扰处理，具有友好的人机界面，使安装、使用、维护更简单，使用寿命大为增加。
馈电开关说明书

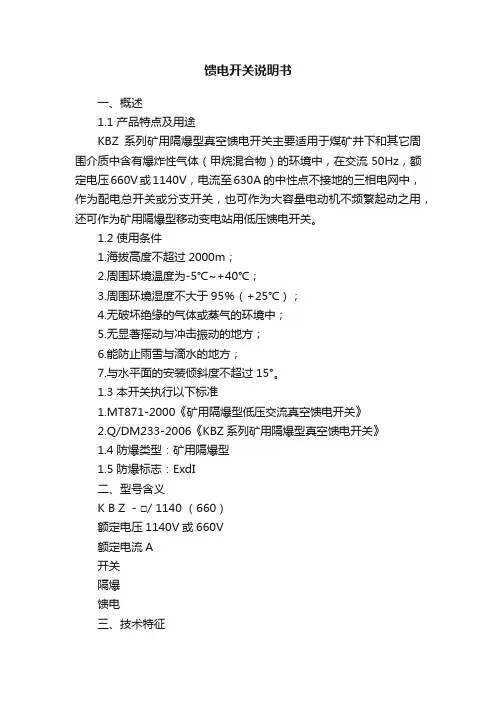

馈电开关说明书一、概述1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。
1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.3 额定工作制：长期工作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。
2. 过载保护：整定值分档可调，电流整定值的准确度±8％。
3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。
4. 漏电与漏电闭锁保护：动作值及动作时间见表1，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
KBZ2-200、400馈电开关说明书
安装使用前请仔细阅读使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书1 用途及使用条件1.1用途KBZ2-200/1140(600)、KBZ2-400/1140矿用隔型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。
本馈电开关执行标准：Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》本馈电开关参考标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》馈电开关中的保护器采用了先进的微处理器与红外遥控技术，高精度的数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。
保护器能实现漏电保护（作总开关用）、功率方向型选择性漏电保护（作分开关用）、漏电闭锁、过载、短路、三相不平衡（包括断相）及欠压等多种保护功能，馈电开关可外接远方分励按钮，还可以外接瓦斯断电仪或其它需要联控的接点，实现瓦斯超限断电或其它保护功能。
1.2使用条件a）高度不超过2000米；b）周围环境温度为-5℃-40℃；c）周围环境湿度不大于95%（+25℃）；d）无破坏绝缘的气体或蒸汽的环境中；e）无显著摇动与冲击振动的地方；f）能防止雨雪与滴水的地方；g）与水平面的安装倾斜度不超过15°。
1.3型号含义额定电压V额定电流A设计序号真空１隔爆型馈电开关2 主要技术特征a）额定工作电压：(200A)/1140(660)V；(400A)/1140Vb）额定工作电流：200、400Ac）额定工作制：长期工作制d）最大分断能力：1140V、7.5kAe）操作方式：电动合闸、电动分闸f）馈电开关保护功能的特性参数2.1保护功能2.1.1漏电闭锁功能：在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。
KBZ系列矿用隔爆型真空馈电开关说明书
KBZ系列矿用隔爆型真空馈电开关一概述KBZ系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V，额定电流630A、400A 和200A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
1 使用条件（1）矿井大气压（80～110）kPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃— +40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）工作制：长期工作制；（4）最大分断能力： 1140V 12.5KA、7.5KA；（5）操作方式：电动合、分闸；3 型号的组成及代表意义ＫＢＺ□–□□额定电压额定电流设计序号真空隔爆型馈电开关4 防爆形式：矿用隔爆型防爆标志： ExdI5 本产品执行标准：Q/JDJL019-2010MT871—2000 GB3836-20006 外形尺寸、质量（1）KBZ-630 /1140 馈电开关的外形尺寸： 850×610×970（mm）；质量： 378Kg.（2）KBZ2-200/1140(660) 和KBZ2-400/1140馈电开关的外形尺寸： 750×548×815（mm）；质量：290kg.二结构概述馈电开关的隔爆外壳呈方形，隔爆外壳分为上下两个空腔即接线腔与主腔。
接线腔在主腔上方，它集中了全部主回路的进出线端子。
KBDZ系列矿用隔爆型真空馈电开关使用说明书
编号意义备注rs485对外通讯接口与上位机通讯47信号量公共端118总分开关设置总开关应为连通状态158瓦斯闭锁信号量输入口168风电闭锁信号量输入口178远方分励188运行状态即真空断路器状态1924电源模块接入保护口2629三相电流信号输入口3034系统电压信号输入口3134三相电抗器电压信号输入口3435零序电流信号输入口3436零序电压信号输入口37漏电保护闭锁检测信号输入口4344保护接点输出故障时开4546保护接点输出故障时闭4748合闸输出接点用于通讯控制时的合闸4950试验输出接点1用于电流试验5052试验输出接点2用于漏电试验kbzz系列真空馈电开关电气图纸代号明细表序号代号名称备注bk控制变压器dk三相电抗器lh零序电流互感器bh零序电抗器pi保护器zk断路器rc阻容吸收zh组合开关lw万能转换开关10ld漏电模块11bx保险12dh电流互感器13nk钮子开关14zj继电器zj1中间继电器zj2漏电试验zj3合闸15dy电源模块16合闸线圈17欠压线圈18分励线圈19合闸按钮fan分闸按钮10kbdz4001140z电气原理图11kbdz6301140zkbdz5001140660z电气原理图12防爆开关不允许没有资质的单位或个人维修否则概不负责
7.1、系统说明
● 主菜单
4
本开关在初始上电时会显示初始化界面，然后进入实时显示界面。
1 实时显示
2 操作员菜单
3 工程师菜单
4 工厂菜单
● 操作权限
图 1-1
在图 1-1 中所示系统主菜单，第一个实时显示可以重新回到实时显示界面，后面三个子 菜单对应三个不同的操作权限，操作员菜单权限最低，无需密码就能进入；工程师菜单需要
都不再赘述。
● 自动返屏与故障返屏
进入任何菜单，超过 4 分钟没有任何按键操作，会自动返屏。返回实时显示界面。 ● 保存结果
7.1、系统说明
● 主菜单
4
本开关在初始上电时会显示初始化界面，然后进入实时显示界面。
1 实时显示
2 操作员菜单
3 工程师菜单
4 工厂菜单
● 操作权限
图 1-1
在图 1-1 中所示系统主菜单，第一个实时显示可以重新回到实时显示界面，后面三个子 菜单对应三个不同的操作权限，操作员菜单权限最低，无需密码就能进入；工程师菜单需要
都不再赘述。
● 自动返屏与故障返屏
进入任何菜单，超过 4 分钟没有任何按键操作，会自动返屏。返回实时显示界面。 ● 保存结果
KBZ馈电开关说明书
2216-0 2 KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1.产品型号及意义KBZ——□/□额定电流（A）/额定电压（V）真空隔爆型馈电开关2.产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH012—2008《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3.防爆形式:矿用隔爆型防爆标志：ExdI。
4.用途及使用条件4.1用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2使用条件4.2.1海拔高度不超过2000m；4.2.2周围环境温度为-25～+40℃；4.2.3周围环境湿度不大于95％（+25℃）；4.2.4无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5.主要技术特征5.1额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2额定工作制：长期工作制；5.3最大分断能力：1140V（COS?=0.3）7.5KA；5.4操作方式：电动合、分闸，机械保持。
5.5馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6进出线口：主回路进出线喇叭口4只，可穿入?32～?78的橡套电缆；控制线路喇叭口2只，可穿入?12～?19橡套电缆。
KBZ矿用隔爆型智能化真空馈电开关使用说明书
K B Z矿用隔爆型智能化真空馈电开关使用说明书This model paper was revised by LINDA on December 15, 2012.KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。
在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。
馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15o；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。
2、主要技术参数额定电压：1140V 或 660V额定电流：400A、200A。
（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）断路器的极限分断能力：8000A。
断路器分断时间不大于30ms。
短路整定电流值可分别设为开关整定电流的倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。
当短路电流大于10倍整定电流时，实行无压释放速断保护。
短路保护动作时间小于秒。
开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。
在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。
过载电流整定分档可调。
标称值分别为馈电开关额定工作电流值的：倍、倍、倍、倍、倍、倍、倍、倍、倍、倍、倍，精度为±8%。
KBZ2-200(400)500.(630)矿用隔爆型真空馈电开关使用说明书(华荣集团)
七、故障分析及排除........................................................................18
八、保养、维护............................................................................18
660
11kΩ+20%
22kΩ+20%
1140
20kΩ+20%
40kΩ+20%
3.2.6选择性漏电保护：动作电阻值：380V电网3～7kΩ，660V电网5～13kΩ，1140V电网5～20kΩ。
3.2.7三相不平衡：不平衡系数范围为30%～100%Ue，动作时间1～240秒可调。
3.2.8本开关具有通讯功能：采用RS-485，可实现“四遥”功能。
1.4
K B Z 2 - □ / □
额定电压(V)
额定电流(A)
设计序号
真 空
隔爆型
馈电开关
1.5
1.5.1本系列产品符合MT871-2000《矿用隔爆型低压交流真空馈电开关》标准中的要求。
1.5.2符合GB3836-2000《爆炸性气体环境用电气设备》标准要求。
1.6
矿用隔爆型；防爆标志：ExdI。
1.1.4 采用液晶汉显智能保护器，操作直观简便，适用范围广、保护精度高。
1.1.5 保护器采用了先进的微处理器，具有高精度的数据处理及先进的保护算法，保护精度高，反应速度快。
1.1.6 能实时显示系统电压、电流及时钟、日期功能。
1.1.7 具有记忆功能，能记忆故障类型、故障时间、故障时电流值及系统电压等，使检修、维护更方便。
八、保养、维护............................................................................18
660
11kΩ+20%
22kΩ+20%
1140
20kΩ+20%
40kΩ+20%
3.2.6选择性漏电保护：动作电阻值：380V电网3～7kΩ，660V电网5～13kΩ，1140V电网5～20kΩ。
3.2.7三相不平衡：不平衡系数范围为30%～100%Ue，动作时间1～240秒可调。
3.2.8本开关具有通讯功能：采用RS-485，可实现“四遥”功能。
1.4
K B Z 2 - □ / □
额定电压(V)
额定电流(A)
设计序号
真 空
隔爆型
馈电开关
1.5
1.5.1本系列产品符合MT871-2000《矿用隔爆型低压交流真空馈电开关》标准中的要求。
1.5.2符合GB3836-2000《爆炸性气体环境用电气设备》标准要求。
1.6
矿用隔爆型；防爆标志：ExdI。
1.1.4 采用液晶汉显智能保护器，操作直观简便，适用范围广、保护精度高。
1.1.5 保护器采用了先进的微处理器，具有高精度的数据处理及先进的保护算法，保护精度高，反应速度快。
1.1.6 能实时显示系统电压、电流及时钟、日期功能。
1.1.7 具有记忆功能，能记忆故障类型、故障时间、故障时电流值及系统电压等，使检修、维护更方便。
