基本在汽车圈里混的人，不论你是销售还是维修师傅，基本上都对这句话很熟悉“修不好的大众，开不坏的丰田”虽然这句话有点夸张，但是也是反应了一个大概的情况。
就是丰田车确实故障率很低，不论我们处于民族情绪还是其他各种原因，都必须承认一点，丰田车就故障率这一点真的不虚任何车（广大名族品牌还要努力，在底层技术方面做出来）。
但是只要是机械，只要是汽车，再低的故障率都会遇到一些概率事件，所以丰田的变速箱虽然是故障率很低，但是一段时间下来，我们也会修到不少，今天我们就给大家展示一个上礼拜拆解的丰田变速箱，看看这个故障率奇低的丰田变速箱到底有什么奥秘。

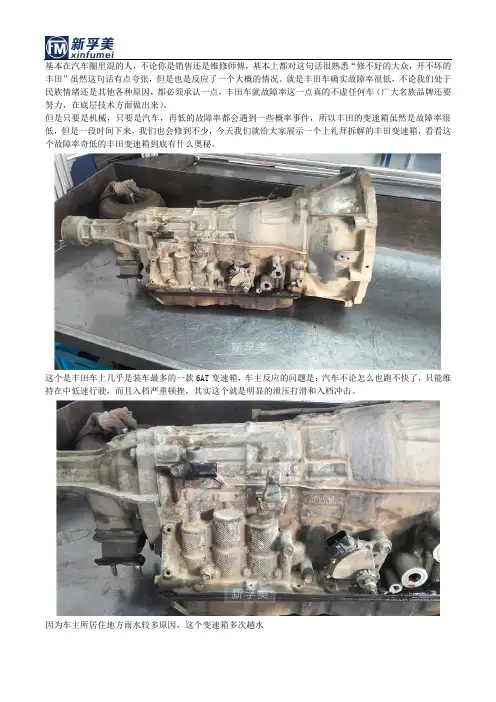

这个是丰田车上几乎是装车最多的一款6AT变速箱，车主反应的问题是：汽车不论怎么也跑不快了，只能维持在中低速行驶，而且入档严重顿挫，其实这个就是明显的泄压打滑和入档冲击。
因为车主所居住地方雨水较多原因，这个变速箱多次趟水这个就是线束插头，变速箱与外部的所有电子信号数据都是从这里传输的。
其实很多总成上面都有这个接口准备拆解液力变矩器以液体为工作介质的一种非刚性扭矩变换器，是液力传动的形式之一。
上图为液力变矩器，它有一个密闭工作腔，液体在腔内循环流动，其中泵轮、涡轮和导轮分别与输入轴、输出轴和壳体相连。
动力机(内燃机、电动机等)带动输入轴旋转时，液体从离心式泵轮流出，顺次经过涡轮、导轮再返回泵轮，周而复始地循环流动。
泵轮将输入轴的机械能传递给液体。
高速液体推动涡轮旋转，将能量传给输出轴。
拆下油底壳，大家可以看到，加工品质确实不错，毕竟是近10年的老车了，毕竟是世界级车企（我们实事求是）技术真的是相当不错，国内的同仁们还需要努力啊这个就是变速箱的阀体，自动变速箱阀体总成（油路板）工作原理自动变速器能够根据发动机负荷和车速等情况自动变换传动比，使汽车获得良好的动力性和燃料经济性，并减少发动机排放污染。
自动变速器操纵容易，在车辆拥挤时，可大大提高车辆行驶的安全性及可靠性。
看这里，没上面特殊的，基本上所有的AT变速箱这个侧面都差不多仔细看那几个塞子，那个油有水锈的颜色，其实就可以断定这个变速箱有进水，结合前面的变速箱外壳的泥沙，我们几乎可以断定很明显，是打滑之后还在继续开，才导致的离合器蛊的烧蚀只要进水，这些摩擦片全部更换，没办法这里不需要更换，毕竟是不怕水的材质经测试，阀体里面偏磨严重，更换，必须更换。

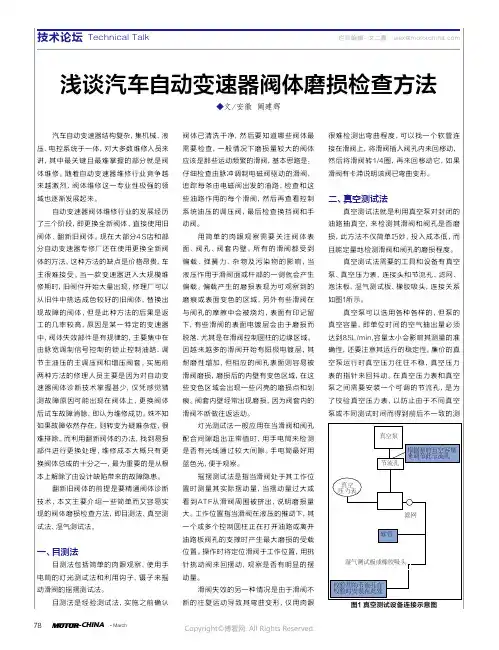

技术论坛Technical Talk栏目编辑：文二霞 ******************78·March-CHINA 浅谈汽车自动变速器阀体磨损检查方法◆文/安徽 阚建辉汽车自动变速器结构复杂，集机械、液压、电控系统于一体，对大多数维修人员来讲，其中最关键且最难掌握的部分就是阀体维修。
随着自动变速器维修行业竞争越来越激烈，阀体维修这一专业性极强的领域也逐渐发展起来。
自动变速器阀体维修行业的发展经历了三个阶段，即更换全新阀体、直接使用旧阀体、翻新旧阀体。
现在大部分4S店和部分自动变速器专修厂还在使用更换全新阀体的方法，这种方法的缺点是价格昂贵，车主很难接受。
当一款变速器进入大规模维修期时，旧阀件开始大量出现，修理厂可以从旧件中挑选成色较好的旧阀体，替换出现故障的阀体，但是此种方法的后果是返工的几率较高，原因是某一特定的变速器中，阀体失效部件是有规律的，主要集中在由脉宽调制信号控制的锁止控制油路、调节主油压的主调压阀和增压阀套。
实施前两种方法的修理人员主要是因为对自动变速器阀体诊断技术掌握甚少，仅凭感觉猜测故障原因可能出现在阀体上，更换阀体后试车故障消除，即认为维修成功。
殊不知如果故障依然存在，则转变为疑难杂症，很难排除。
而利用翻新阀体的办法，找到易损部件进行更换处理，维修成本大概只有更换阀体总成的十分之一，最为重要的是从根本上解除了由设计缺陷带来的故障隐患。
翻新旧阀体的前提是要精通阀体诊断技术，本文主要介绍一些简单而又容易实现的阀体磨损检查方法，即目测法、真空测试法、湿气测试法。
一、目测法目测法包括简单的肉眼观察、使用手电筒的灯光测试法和利用钩子、镊子来摇动滑阀的摇摆测试法。
目测法是经验测试法，实施之前确认阀体已清洗干净，然后要知道哪些阀体最需要检查，一般情况下磨损量较大的阀体应该是那些运动频繁的滑阀，基本思路是：仔细检查由脉冲调制电磁阀驱动的滑阀，追踪每条由电磁阀出发的油路，检查和这些油路作用的每个滑阀，然后再查看控制系统油压的调压阀，最后检查换挡阀和手动阀。

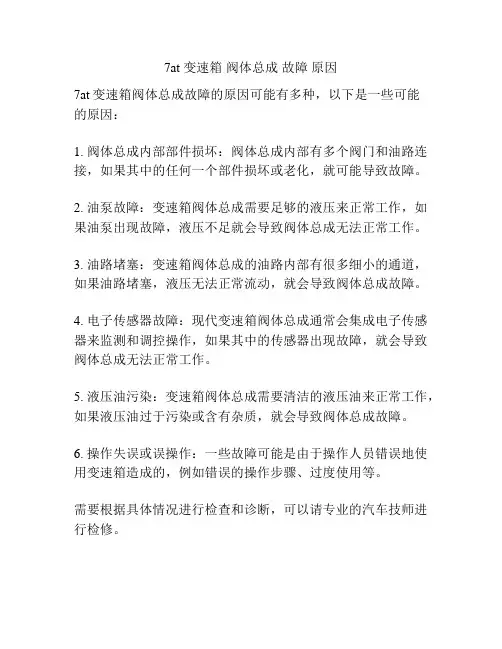

7at 变速箱阀体总成故障原因
7at变速箱阀体总成故障的原因可能有多种，以下是一些可能
的原因：
1. 阀体总成内部部件损坏：阀体总成内部有多个阀门和油路连接，如果其中的任何一个部件损坏或老化，就可能导致故障。
2. 油泵故障：变速箱阀体总成需要足够的液压来正常工作，如果油泵出现故障，液压不足就会导致阀体总成无法正常工作。
3. 油路堵塞：变速箱阀体总成的油路内部有很多细小的通道，如果油路堵塞，液压无法正常流动，就会导致阀体总成故障。
4. 电子传感器故障：现代变速箱阀体总成通常会集成电子传感器来监测和调控操作，如果其中的传感器出现故障，就会导致阀体总成无法正常工作。
5. 液压油污染：变速箱阀体总成需要清洁的液压油来正常工作，如果液压油过于污染或含有杂质，就会导致阀体总成故障。
6. 操作失误或误操作：一些故障可能是由于操作人员错误地使用变速箱造成的，例如错误的操作步骤、过度使用等。
需要根据具体情况进行检查和诊断，可以请专业的汽车技师进行检修。
兰州职业技术学院毕业设计（论文）开题报告一、选题的性质（√）应用理论研究（）应用研究二、选题的目的和理论、实践意义车用变速器通俗来讲有手动、自动两种，但具体又分为手动变速器(MT)、自动变速器(AT)、手自动变速器(AMT)、手动/自动一体变速器、无级变速器五类。
其中，手自动变速器(AMT)是介乎手动与自动之间的一种新型变速器，它的挡位设置与手动挡一样，不同的是通过特殊的电子机械机构，实现自动油离配合，既省却了踩离合的麻烦，又能体会到手动挡换挡的乐趣。
，避免了换挡时不同齿比挡位衔接时的顿挫感，驾驶感觉更加平顺。
更方便驾驶者操作三、课题研究的主要内容1.汽车自动变速器的分类、功能及优点；2.自动变速器各部件的结构简图5.汽车自动变速器的基本组成；3. 汽车自动变速器的工作原理；4.自动变速器常见的故障分析6.汽车自动变速器的故障诊断与排除；7.自动变速器的故障排除与检修四、课题研究的方法、策略及基本条件课题研究方法及策略：专业理论联系生活实践，深刻理解教材相关内容后，通过上网查阅、参考有关专业杂志等收集资料，并随时向论文指导老师和实习单位的师傅请教不懂之处，在规定时段完成的论文。
基本条件：对上海帕萨特b5自动变速器的组成、功用及故障的诊断与维修有了一定的掌握，对汽车自动变速器今后的发展前景有所期待。
五、课题研究的步骤和总体安排1、2012年5月3日前：确立选题，进行文献搜集、整理和撰写开题报告;2、2012年5月3日前：通过访谈、生产实践等形式进行实际的调查研究，资料整理，并完成论文的初稿;4、2012年10月10日前：论文修改、定稿；5、2012年12月19日前：进行论文答辩并上交论文相关材料。
六、成果形式描述通过本次论文的撰写，我不仅懂得了专业论文的撰写规范与方法，而且还了解了关于帕萨特b5自动变速器的组成、功用及各个部件的结构及工作原理，通过查找资料对汽车自动变速器的发展及维修技术进行了解和掌握；对今后所从事的行业有了更清楚的认识。
上礼拜，我一朋友的哥哥的东风标致307 1.6自动挡出现了故障：他的爱车在正常行驶中，突然抽风性的出现行车电脑显示变速箱故障，行驶时有强烈顿挫感，油耗增大....他先是很自然去当地的4S店进行检测，4S店给的报价是9000块上下，他通过我那个朋友打电话给我，表示无法接受。
我让他把车子开到我们厂里，轻轻松松帮他省下一步iphoneX的钱。
朋友的哥哥描述，他的这个车子是307 1.6自动挡，最近在车辆正常行驶中，会突然听到“滴、滴、滴”的声音后，仪表盘上三角警示灯亮起，行车电脑显示变速箱故障，同时行驶时有顿挫感，车底出现响声。
如果此时继续行驶，出现加速无力，转速升高现象。
熄火后重起发动机就一切正常，但该现象会经常反复出现，所以，就出现了开始那一幕。
听完，我就基本知道这个变速哪里油故障了，我给他说了下大概的维修价格，他觉得比4S店少那么多，不会有问题吧，我给他看看车间众多4S店外包过来的变速箱（其实4S店只是外包转个差价，根本不维修变速箱的）他感觉像是发现了新大陆似得，开玩笑说自己打了个电话就省了个iphone，哈哈哈哈。
看看，这个就是已经拆下来的标致变速箱，基本上标致307、标致408、标致206、标致207、雪铁龙系列：富康、C2、爱丽舍、世嘉、C4毕加索、C5等。
以上车型都是搭载这款AL4变速箱。
这个是液力变矩器，液力变矩器以液体为工作介质的一种非刚性扭矩变换器，是液力传动的形式之一。
它有一个密闭工作腔，液体在腔内循环流动，其中泵轮、涡轮和导轮分别与输入轴、输出轴和壳体相连。
动力机(内燃机、电动机等)带动输入轴旋转时，液体从离心式泵轮流出，顺次经过涡轮、导轮再返回泵轮，周而复始地循环流动。
泵轮将输入轴的机械能传递给液体。
高速液体推动涡轮旋转，将能量传给输出轴。
继续拆解，里面还有很多奥秘等着我们解开流出来的脏油全部刮下去，过一段时间就会有人来收走，有的小厂子竟然在修完之后用旧的油再加回去，真的是不可思议。
大众09G变速箱滑阀箱的结构与故障分析在6速自动变速箱市场上，爱信公司产品占有很大的市场份额，其中国内最常见的就是爱信的TF-60SN，大众将它安装于多种车型中，将它称为09G，09M以及09K。
此变速箱已被用来完全取代早先的大众01M和01N的4速变速箱而使用于各种国产的大众车型中，比如大众途安，途观，POLO，新宝莱，朗逸，速腾，迈腾，斯柯达等。
本文将介绍一些这类爱信6速变速箱阀体的结构与功能。
09G滑阀箱结构复杂，阀体上由多个电控阀，液压阀和传感器组成。
离合器和制动器等换挡元件由阀体通过液压阀控制，这些液压阀由电磁阀激活，电磁阀由控制模块J217激活，如下图所示有两种形式的电磁阀：开关式和调节式。
N88和N89电磁阀就是开关式－打开或关闭ATF油道。
其他电磁阀是调节式电磁阀，分两种控制：具有特性曲线上升控制和特性曲线下降控制。
电磁阀在换挡期间断续交替激活，控制相应执行器实现换挡。
换挡表如下N88和N89用于4至6档的换档控制；并且在换档过程中短暂地交替受控。
此外还在Tiptronic模式1档中控制B2制动器。
（实现发动机制动功能），如果N88打开变速器可以换至4-6档，通过该电磁阀还可以改善5至6档的换档过渡，无电时该电磁阀关闭，信号失灵时变速器不能换4至6档。
打开该电磁阀N89可增大变扭器锁止离合器的ATF油压，信号失灵时则不能再给变扭器锁止离合器施加最大ATF油压，同时无发动机制动功能电磁阀N88N92电磁阀调节K1离合器的工作油压，无电时电磁阀关闭，在这种情况下离合器建立的是最大的工作油压。
信号失灵时的影响：电磁阀损坏或无法控制时1-4档的换档可能会更生硬.电磁阀N92N90电磁阀调节K3离合器的工作油压，无电时该电磁阀关闭在这种情况下作用在离合器的是最大的工作油压，信号失灵时的影响：该电磁阀损坏或电控中存在故障时可能导致3、5和R档的生硬。
电磁阀N90N91电磁阀调节变扭器锁止离合器的工作油压，如果N91电磁阀无电变扭器锁止离合器则断开,信号失灵时的影响：变扭器锁止离合器不能接合。
帕萨特双离合变速箱顿挫不走车不升档锁档故障灯亮，问题怎么这么多啊,帕萨特变速箱维修价格之机电单元损坏会导致哪些故障发生呢？下面我们来详解帕萨特自动变速箱常见故障点及根源,大众帕萨特1.8t，搭载的是7速干式双离合变速箱。
关于这款变速箱有两个常见的故障点，双离合器和机电单元，离合器损坏常见抖动、异响、发动机转速高等问题，机电单元损坏会出现不走车、换挡顿挫、锁档、奇偶数档问题，也是这次要说的重点。
接下来分享给大家一篇帕萨特自动变速箱维修机电单元全过程这款7速DSG代号为DQ200（也常叫OAM），同时适用于1.2t、1.4t等小排量发动机车型上，如途安1.4t，速腾1.4t，高尔夫A6，POIO，奥迪A1，奥迪A3等等。
由德国SChaeffler(舍弗勒集团)旗下的LuK(鲁克)公司完成开发，可承受最大扭矩250N*M，这也足以应付那些小型或经济型车型。
故障灯提示是车辆异常的一个信号警示，建议用专业的车检电脑会检查出故障代码。
扳手图标闪动也是警示7速DSG变速箱，机电单元损坏常见以下故障码P1604 控制单元损坏P178B 液压泵：不可信的性能P0841 液压压力传感器1，变速箱：不可信信号P189C 功能故障：由于压力积累不足P17BF 液压泵：频繁操作锁止功能P189C 升压不足导致功能受限P17BF 液压泵P1887 来自ABS控制模块的轮速信号P0841 变速器油压传感器/开关1P1735 离合器1位置传感器P1736 离合器2位置传感器P173A 选档器位置传感器1P1738 选档器位置传感器2P176E 离合器1意外关闭P0841 变速器油压传感器/开关1机电单元故障可以单独拆下来维修或者更换，但是本案例通过试车确定双离合有磨损，所以抬下变速箱总成。
机电单元总成（也叫阀体，滑阀箱），变速箱的“大脑”，通过控制液压操纵杆来实现离合器以及档位的切换。
滑阀箱损坏后常见的问题是变速箱冲击、打滑、顿挫、挂不上挡、打不着火、行驶中伴有哗啦的异响声音、锁档等，直至损坏变速箱。
自动变速箱阀体总成（油路板）工作原理
自动变速箱阀体总成（油路板）工作原理
自动变速器能够根据发动机负荷和车速等情况自动变换传动比，使汽车获得良好的动力性和燃料经济性，并减少发动机排放污染。
自动变速器操纵容易，在车辆拥挤时，可大大提高车辆行驶的安全性及可靠性。
电子控制自动变速器通常由液力变矩器、行星齿轮变速系统、换挡执行器、液压操纵系统、电子控制系统五部分组成。
液力变矩器的工作原理
目前轿车上广泛采用由泵轮、涡轮和导轮组成的单级双相三元件闭锁式综合液力变矩器。
泵轮和涡轮均为盆状的。
泵轮与变矩器外壳连为一体，是主动元件；涡轮悬浮在变矩器内，通过花键与输出轴相连，是从动元件；导轮悬浮在泵轮和涡轮之间，通过单向离合器及导轮轴套固定在变速器外壳上。
发动机启动后，曲轴带动泵轮旋转，因旋转产生的离心力使泵轮叶片间的工作液沿叶片从内缘向外缘甩出；这部分工作液既具有随泵轮一起转动的园周向的分速度，又有冲向涡轮的轴向分速度。
这些工作液冲击涡轮叶片，推动涡轮与泵轮同方向转动。
此主题相关图片如下：
[点击查看大图]
从涡轮流出工作液的速度v可以看为工作液相对于涡轮叶片表面流出的分速度ω与随涡轮一起转动分速度u的合成。
当涡轮转速比较小时，从涡轮流出的工作液是向后的，工作液冲击导轮叶片的前面。
因为导轮被单向离合器限定不能向后转动，所以导轮叶片将向后流动的工作液导向向前推动泵轮叶片，促进泵轮旋转，从而使作用于涡轮的转矩增大。
随着涡轮转速的增加，分速度u也变大，当ω与u的合速度v开始指向导轮叶片的背面时，变矩器到达临界点。
当涡轮转速进一步增加时，工作液将冲击导轮叶片的背面。
因为单向离合器允许导轮与泵轮一同向前旋转，所以在工作液的带动下，导轮沿泵轮转动方向自由旋转，工作液顺利地回流到泵轮。
当从涡轮流出的工作液正好与导轮叶片出口方向一致时，变矩器不产生增扭作用（这时液力变矩器的工况称为液力偶合工况）。
此主题相关图片如下：
[点击查看大图]
液力变矩器靠工作液传递转矩，比机械变速器的传动效率低。
在液力变矩器中设置锁止离合器，可以在高速工况下将泵轮与涡轮锁在一起，实现动力直接传递，提高变矩器的传动效率。
行星齿轮变速器的工作原理
液力变矩器虽能传递和增大发动机转矩，但变矩比不大，变速范围不宽，远不能满足汽车使用工况的需要。
为进一步增大扭矩，扩大其变速范围，提高汽车的适应能力，在液力变矩器后面又装一个辅助变速器――有级式齿轮变速器。
该齿轮变速器多数是用行星齿轮变速的。
行星齿轮变速器是由行星齿轮机构及离合器、制动器和单向离合器等执行元件组成。
行星齿轮机构通常由多个行星排组成．行星排的多少与档数的多少有关。
此主题相关图片如下：
[点击查看大图]
星齿轮变速器的换档执行元件包括换挡离合器、换挡制动器和单向离器。
换挡离合器为湿式多片离合器，当液压使活塞把主动片和从动片压紧时，离合器接合；当工作液从活塞缸排出时，回位弹簧使活塞后退，使离合器分离。
换挡制动器通常有两种形式：一种是湿式多片制动器，其结构与湿式多片离合器基本相同，不同之处是制动器用于连接转动件和变速器壳体，使转动件不能转动。
换挡制动器的另一形式是外束式带式制动器。
行星齿轮变速器的单向离合器与液力变矩器中的单向离合器结构相同。
液力机械传动式自动变速器的控制

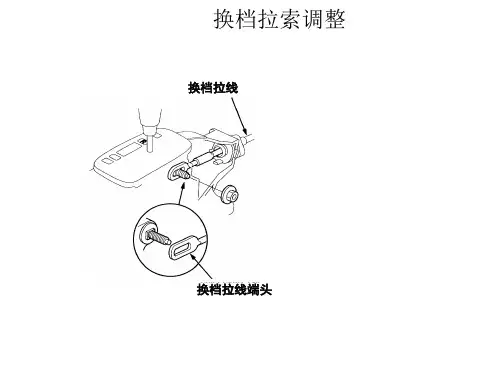

液压自动操纵系统通常由供油、手动选挡、参数调节、换挡时刻控制、换档
品质控制等部分组成。
供油部分根据节气门开度和选挡杆位置的变化，将油泵输出油压调节至规定值，形成稳定的工作液压。
在液控液动自动变速器中，参数调节部分主要有节气门压力调节阀（简称节气门阀）和速控调压阀（又称调速器）。
节气门压力调节阀使输出液压的大小能够反映节气门开度；速控调压阀使输出液压的大小能够反映车速的大小。
换挡时刻控制部分用于转换通向各换挡执行机构（离合器和制动器）的油路，从而实现换挡控制。
锁定信号阀受电磁阀的控制，使液力变矩器内的锁止离合器适时地接合与分离。
换挡品质控制部分的作用是使换挡过程更加平稳柔和。
此主题相关图片如下：
[点击查看大图]。
