福建奔驰威霆水箱故障导致变速器闯挡作者：陈文财来源：《汽车与驾驶维修（维修版）》2020年第08期关键词：换挡冲击、自动变速器油、水箱故障现象：一辆2014年产东南奔驰威霆（VITO）商务车，行驶1192km，用户反映该车换挡不顺，有闯车现象。
检查分析：维修人员与用户沟通得知，该车刚买半个月左右，就出现了这个故障。
试车发现，车辆在行驶过程中升挡或降挡时换挡不顺，有明显的冲击感。
维修人员用奔驰专用故障诊断仪（DAS）对车辆进行快速测试，结果变速器控制单元没有故障码。
该车搭载722.6自动变速器，变速器控制单元（ETC）和阀体是分开的。
根据经验，换挡冲击通常是由阀体故障、ETC故障、阀体至ETC的线路故障以及变速器内部磨损引起的。
从快速测试结果没有故障码来看，说明线路是正常的。
因此，首先排除线路因素，且判断ETC或阀体故障的可能性更大。
按以上分析，维修人员优先选择比较容易拆装的ETC入手，采用换件测试的方法确认。
与其他同款车对调ETC，试车发现故障依旧存在，排除ETC故障的可能。

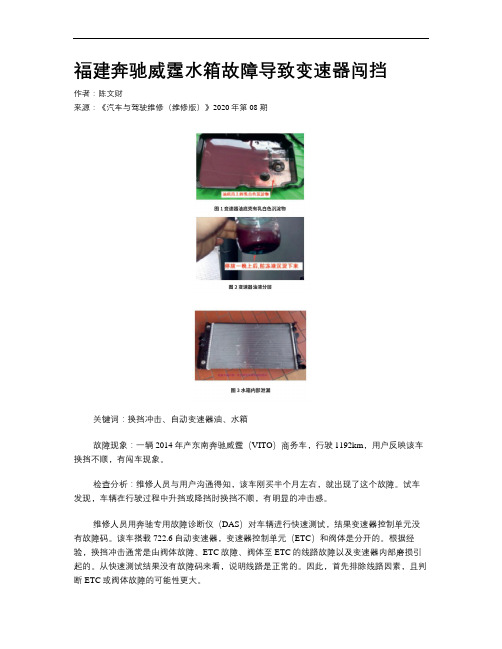

拆下变速器油底壳，准备进一步拆卸阀体，结果发现自动变速器油（ATF）颜色不够鲜红，较为浑浊，而且有乳白色杂质（图1）。
作为里程数只有1200km的新车，油液不应该是这样的，判断ATF不正常。
查看油质，没有铁屑，说明变速器内部齿轮组没有磨损。
尝试更换ATF，然后试车较长里程，换挡冲击明显减弱，几乎感受不到冲击现象。
试车回来后分析，变速器内部没有磨损，为何油质这么快变脏了呢？能否暂时交车给用户呢？思考一会后想起，ATF的散热器集成在冷却液水箱上，会不会冷却液渗漏进ATF中呢？为此，维修人员将之前放出的ATF装在一个矿泉水瓶中，存放一晚上，结果第二天发现油液分层，在瓶子底部沉淀了明显的防冻液（图2）。
拆下自动变速器冷却器油管，用水压表对冷却系统加压至140kPa，然后保持较长时间，结果冷却器油管接头處有少量防冻液流出。
很明显，水箱内部损坏导致防冻液进入ATF冷却器，与ATF混合，从而引起此故障（图3）。
图34 722.6阀体索奈克斯改良汇总图
阀体绞孔工具都给出了行之有效的对策与解决方案。
在自动变速器故障维修中，阀体故障是一个难点。
通常大修一台自动变速器要为客户三包1～2年，这使得判断和修复阀体变得非常重要，往往是“注定”自动变速器寿命之关键所在。
阀体改良汇总图如图34所示，改良作用对照表如表10所示。
(1)变矩器锁止调压阀修包（68942-10K）
变矩器锁止调压阀修包如图35所示，包含1个阀杆和1个弹簧。
变矩器锁止调压阀修复前，首先要测量原变矩器
表10 索奈克斯（sonnax）对奔驰722.6阀体改良作用对照表
图35 变矩器锁止调压阀修包图36 锁止调压阀在阀体上的真空测试位置
2017.07
图37 TCC减振阀和阀套修包
图38 TCC减振阀修复指导0482017.07。
奔驰7速变速箱冲击顿挫维修图文记录开宝马坐奔驰，奔驰作为国际的知名汽车品牌，主要还是来源于它精湛的现代工艺。
变速箱作为汽车的三大金刚之一，奔驰从来没有马虎过，从722.6到722.9，奔驰做的很好了，但汽车本身就是一个消耗品，行驶久了也会出现不大不小的毛病需要解决，所以今天小编给大家说下奔驰GLK400的7速变速箱常见故障，型号是722.9都是常见的故障，所以也很详细。
爱车的车主们一定要认真看的往下看哦，后面还附分解图哦：这个是奔驰4驱的变速箱，所以看起来稍微比常见的的那个大一点也就是这个壳子，看似就是是铸件儿，但是如果事故撞坏也要好几千啊液力变矩器以液体为工作介质的一种非刚性扭矩变换器，是液力传动的形式之一。
上图为液力变矩器，它有一个密闭工作腔，液体在腔内循环流动，其中泵轮、涡轮和导轮分别与输入轴、输出轴和壳体相连。
动力机(内燃机、电动机等)带动输入轴旋转时，液体从离心式泵轮流出，顺次经过涡轮、导轮再返回泵轮，周而复始地循环流动。
泵轮将输入轴的机械能传递给液体。
高速液体推动涡轮旋转，将能量传给输出轴。
开始拆解，因为这个车子要的着急，师傅今天可是带病工作啊奔驰的这个4驱的分动箱也是是故障率比较高的东西，广大车友在开车过程中也要注意，比如你感觉到大方向异响之类的就要检查分动箱了这个应该是车主刚换过不久的油底壳，很新啊自动变速箱阀体总成（油路板）工作原理自动变速器能够根据发动机负荷和车速等情况自动变换传动比，使汽车获得良好的动力性和燃料经济性，并减少发动机排放污染。
自动变速器操纵容易，在车辆拥挤时，可大大提高车辆行驶的安全性及可靠性。
阀体因为它本身的制造工艺非常精密，加上材料特殊，所以这个玩意儿只能用没有清洗，而不像其他配件那样直接用水洗什么叫做眼力劲儿，这就是眼力劲儿不要以为自动挡变速箱你不踩离合器，就没有离合器了，其实AT型的自动变速箱就是把离合器集成在变速箱壳体里面了拆解到这里就基本结束了，下面就是开始清洗，组装，打压测试，然后匹配试车了变速箱的故障是多样化的，故障原因也分大小，小的故障点几百就能修好，大的故障几千甚至几万才能解决掉。
北京奔驰挂档冲击，不升档，变速箱报电磁阀和传感器故障
故障现象：大多数高端新款奔驰均装备722.9七速变速箱，行驶一定里程后会出现挂档冲击，不升档，变速箱报电磁阀和传感器故障
故障原因：该变速箱电脑电磁阀，阀体，传感器和导线是集成一体的，理论上不易发生故障，但由于受制造工艺的限制，故障率很高，而且多发生在电子部分。
解决方案：不需更换总成，使用检测仪找到故障部位，再用万能表确定故障点，更换损坏部件，或重新焊接断开导线即可
北京博睿通达自动变速箱维修全国知名品牌、是目前全国最大型的汽车自动变速箱维修点之一。
北京市唯一变速箱阀体维修店。
本维修站始终坚持“诚信为本”的经营方针，凭借高效优质的服务比同行低的价格和良好口碑，已为北京及周边省市奥迪、宝马、别克、奔驰、路虎捷豹、沃尔沃、日本爱信的变速箱客户提供定点维修服务，并为多家4S店提供自动变速箱维修代工服务，代理原厂变速箱总成，凭借其现代化的科学管理、先进的检测设备、专业的技术水平、诚信的服务，赢得各界车主、各地4S店、修理厂、汽配商及自动变速箱维修同行的广泛赞誉。
北京博睿通达自动变速箱维修拥有全套的先进的专业维修检测设备和一批技术精湛的专业维修技师，种类齐全的自动变速箱总成及零件库存，这些都是保证波箱维修品质的必备条件。
质量是产品的基础，没有过硬的质量，谈什么竞争和发展！博睿通达视质量为生命，以完美的信誉服务客户是博睿通达始终不变的追求，不
断学习，开拓创新是博睿通达的精神，博睿通达期望更多维修的同行携手共创更辉煌的明天。
北京博睿通达以“质量打天下、服务保江山、创新赢未来”的发展理念竭诚为广大客户提供最优质的产品和服务！。

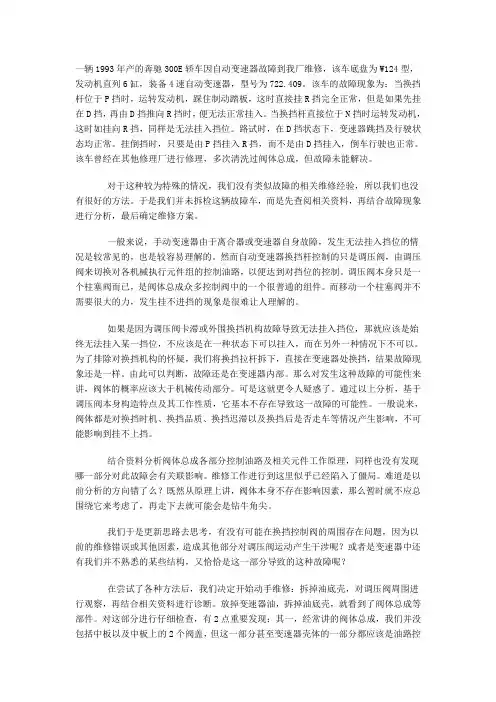

开宝马坐奔驰这广为流传的一句话，是的，论驾驶习惯宝马车开起来确实令人痛快，但是车子论坐起来的舒适度还是奔驰略胜一筹。
其实奔驰的变速箱设计与奔驰车坐起来的舒适度也挂钩，所以奔驰变速箱一般很少坏。
以下是一款2000年的奔驰进厂维修。
进厂故障，升档顿挫，车子热了给油不提速，猛踩油门也跑不到多快，仪表报警提示。
经检测进厂维修。
一款奔驰五速自动变速箱722.6的变速箱，这款变速有五个前进挡和一个倒挡组成，这款变速箱装的车还是比较多的，奔驰的E系列,S系类都装这款变速箱，还有牧马人，双龙里边的极个别车型，这是变速箱总成外观照。
车主是一家4S店朋友介绍过来的，因为在这个行业里工作的人都知道，4S修理厂都不修变速箱，一般都是接车把变速箱店里搭下来拿到我们专修的地方修，当然中间也会有中间费产生。
这是拆开油底壳的样子，里边就是油格和机电，这款车的油格在油底壳里边，还有的时候就可以拆开油底壳直接换掉这个油格这个就是变速箱核心的地方，阀体和线板，因为这款变速箱的电脑是外置的，所以阀体上边的塑料就是线板，像这个线板因为经常在变速箱里边经历高温冷却，就会出现开焊，从而报故障码，锁挡，而阀体一般就会造成冲击，顿挫，打滑之类的故障这是拆完机电的样子，剩下的一套机械部分就要从头壳往出拆这个是变速箱的输入轴，就是变速箱的动力靠发动机传递到变矩器再通过变矩器传递到变速箱里边，一般变速箱缺油了或者离合器泄压了，最先烧蚀的就是输入轴这个是一个离合器的正面照，拆完钢片和摩擦片之后的的样子，里边就是离合器活塞，，这个胶圈时间长就会老化，变硬，从而泄压这组就是输入轴的摩擦片和钢片，像这种摩擦片都是一些特殊材料站在一起，时间长就会磨薄，进水的话就会脱胶，导致特殊材料掉皮.这一组是倒挡离合器的钢片加磨片.原理都一样，摩擦片都是一颗颗细小颗粒在高温高压情况下形成的，里程数高的车子摩擦片表面发生容易磨损就会脱落，那么变速箱就容易形成打滑症状。
这是变速箱里边的机械东西，分为输入轴离合器，倒挡离合器，高速档离合器，还有行星架，太阳轮，单向离合器，油泵，每个变速箱里边的东西都是大同小异，有的离合器多，有的行星架比较多，但都是每个部件都不能缺少，不然就实现不了档位的变化。
