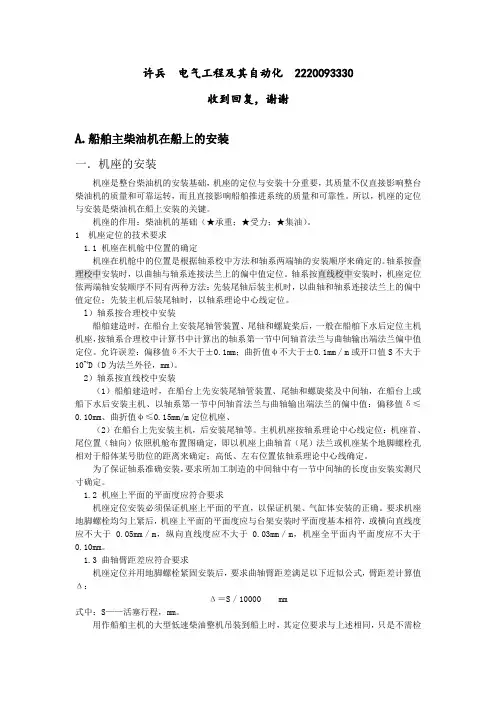

许兵电气工程及其自动化2220093330收到回复，谢谢A.船舶主柴油机在船上的安装一．机座的安装机座是整台柴油机的安装基础，机座的定位与安装十分重要，其质量不仅直接影响整台柴油机的质量和可靠运转，而且直接影响船舶推进系统的质量和可靠性。

所以，机座的定位与安装是柴油机在船上安装的关键。

机座的作用：柴油机的基础（★承重；★受力；★集油）。

1 机座定位的技术要求1.1 机座在机舱中位置的确定机座在机舱中的位置是根据轴系校中方法和轴系两端轴的安装顺序来确定的。

轴系按合理校中安装时，以曲轴与轴系连接法兰上的偏中值定位。

轴系按直线校中安装时，机座定位依两端轴安装顺序不同有两种方法：先装尾轴后装主机时，以曲轴和轴系连接法兰上的偏中值定位；先装主机后装尾轴时，以轴系理论中心线定位。

l）轴系按合理校中安装船舶建造时，在船台上安装尾轴管装置、尾轴和螺旋桨后，一般在船舶下水后定位主机机座，按轴系合理校中计算书中计算出的轴系第一节中间轴首法兰与曲轴输出端法兰偏中值定位。

允许误差：偏移值δ不大于±0.1mm；曲折值φ不大于±0.1mm／m或开口值S不大于10-4D（D为法兰外径，mm）。

2）轴系按直线校中安装（1）船舶建造时，在船台上先安装尾轴管装置、尾轴和螺旋桨及中间轴，在船台上或船下水后安装主机、以轴系第一节中间轴首法兰与曲轴输出端法兰的偏中值：偏移值δ≤0.10mm、曲折值φ≤0.15mm/m定位机座、（2）在船台上先安装主机，后安装尾轴等。

主机机座按轴系理论中心线定位：机座首、尾位置（轴向）依照机舱布置图确定，即以机座上曲轴首（尾）法兰或机座某个地脚螺栓孔相对于船体某号肋位的距离来确定；高低、左右位置依轴系理论中心线确定。

为了保证轴系准确安装，要求所加工制造的中间轴中有一节中间轴的长度由安装实测尺寸确定。

1.2 机座上平面的平面度应符合要求机座定位安装必须保证机座上平面的平直，以保证机架、气缸体安装的正确。

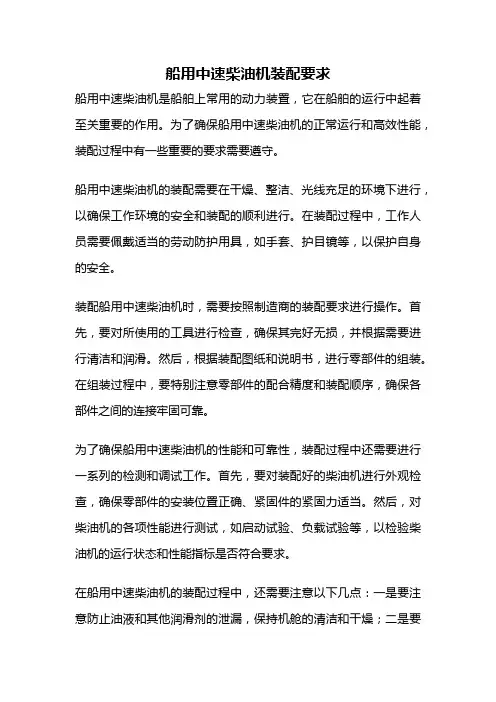

船用中速柴油机装配要求船用中速柴油机是船舶上常用的动力装置，它在船舶的运行中起着至关重要的作用。

为了确保船用中速柴油机的正常运行和高效性能，装配过程中有一些重要的要求需要遵守。

船用中速柴油机的装配需要在干燥、整洁、光线充足的环境下进行，以确保工作环境的安全和装配的顺利进行。

在装配过程中，工作人员需要佩戴适当的劳动防护用具，如手套、护目镜等，以保护自身的安全。

装配船用中速柴油机时，需要按照制造商的装配要求进行操作。

首先，要对所使用的工具进行检查，确保其完好无损，并根据需要进行清洁和润滑。

然后，根据装配图纸和说明书，进行零部件的组装。

在组装过程中，要特别注意零部件的配合精度和装配顺序，确保各部件之间的连接牢固可靠。

为了确保船用中速柴油机的性能和可靠性，装配过程中还需要进行一系列的检测和调试工作。

首先，要对装配好的柴油机进行外观检查，确保零部件的安装位置正确、紧固件的紧固力适当。

然后，对柴油机的各项性能进行测试，如启动试验、负载试验等，以检验柴油机的运行状态和性能指标是否符合要求。

在船用中速柴油机的装配过程中，还需要注意以下几点：一是要注意防止油液和其他润滑剂的泄漏，保持机舱的清洁和干燥；二是要定期检查和更换各种滤清器和密封件，以确保柴油机的正常运行；三是要进行定期的维护和保养工作，包括更换机油、清洁燃油系统等，以延长柴油机的使用寿命和提高其性能。

船用中速柴油机的装配要求严格，需要在适当的环境和条件下进行，按照制造商的要求进行操作。

只有确保装配过程的准确性和规范性，才能保证船用中速柴油机的正常运行和高效性能。

同时，在装配后还需要进行一系列的检测和调试工作，以确保柴油机的性能和可靠性。

通过合理的装配和维护，船用中速柴油机将为船舶的运行提供强大的动力支持。

船用柴油机核心零部件制造工艺
船用柴油机的核心零部件制造工艺涉及到多个方面，包括材料
选择、加工工艺、装配工艺等。

首先，让我们来看看柴油机的核心
零部件有哪些，主要包括缸体、缸盖、曲轴、连杆、活塞、气门、
喷油嘴等。

在制造这些核心零部件时，首先需要选择合适的材料。

对于柴
油机的缸体和缸盖，通常会选用高强度的铸铁或铝合金材料，以确
保其具有足够的强度和耐磨性。

曲轴和连杆则通常采用合金钢材料，以满足其在高速旋转和承受高压力下的要求。

活塞通常由铝合金制成，以保证其轻量化和耐磨性。

在加工工艺方面，制造柴油机核心零部件需要经过多道工序，
包括铸造、锻造、车削、铣削、磨削等。

比如缸体和缸盖会经过铸
造工艺，然后进行精密的加工，以保证其密封性和热传导性。

曲轴
和连杆则需要经过精密的锻造和磨削工艺，以确保其表面光洁度和
尺寸精度。

最后，在装配工艺方面，各个零部件需要经过严格的装配工艺，确保其在柴油机运行时能够正常工作。

比如活塞和气缸套的配合间
隙、曲轴和连杆的配合间隙等都需要严格控制，以确保柴油机在高速高温下能够正常运转。

总的来说，船用柴油机核心零部件的制造工艺涉及材料选择、加工工艺和装配工艺等多个方面，需要严格控制每个环节，以确保最终产品具有良好的性能和可靠性。

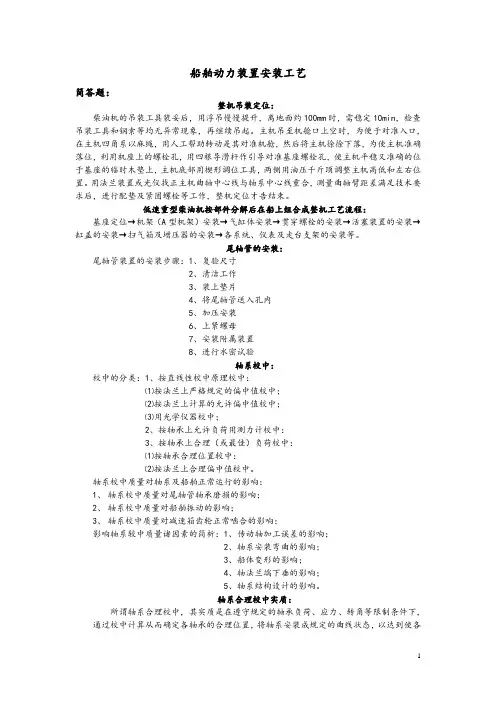

船舶动力装置安装工艺简答题：整机吊装定位：柴油机的吊装工具装妥后，用浮吊慢慢提升，离地面约100mm时，需稳定10min，检查吊装工具和钢索等均无异常现象，再继续吊起。

主机吊至机舱口上空时，为便于对准入口，在主机四角系以麻绳，用人工帮助转动是其对准机舱，然后将主机徐徐下落，为使主机准确落位，利用机座上的螺栓孔，用四根导滑杆作引导对准基座螺栓孔，使主机平稳又准确的位于基座的临时木垫上，主机底部用楔形调位工具，两侧用油压千斤顶调整主机高低和左右位置。

用法兰装置或光仪找正主机曲轴中心线与轴系中心线重合，测量曲轴臂距差满足技术要求后，进行配垫及紧固螺栓等工作，整机定位才告结束。

低速重型柴油机按部件分解后在船上组合成整机工艺流程：基座定位→机架（A型机架）安装→气缸体安装→贯穿螺栓的安装→活塞装置的安装→缸盖的安装→扫气箱及增压器的安装→各系统、仪表及走台支架的安装等。

尾轴管的安装：尾轴管装置的安装步骤：1、复验尺寸2、清洁工作3、装上垫片4、将尾轴管送入孔内5、加压安装6、上紧螺母7、安装附属装置8、进行水密试验轴系校中：校中的分类：1、按直线性校中原理校中：⑴按法兰上严格规定的偏中值校中；⑵按法兰上计算的允许偏中值校中；⑶用光学仪器校中；2、按轴承上允许负荷用测力计校中：3、按轴承上合理（或最佳）负荷校中：⑴按轴承合理位置较中：⑵按法兰上合理偏中值校中。

轴系校中质量对轴系及船舶正常运行的影响：1、轴系校中质量对尾轴管轴承磨损的影响；2、轴系校中质量对船舶振动的影响；3、轴系校中质量对减速箱齿轮正常啮合的影响；影响轴系较中质量诸因素的简析：1、传动轴加工误差的影响；2、轴系安装弯曲的影响；3、船体变形的影响；4、轴法兰端下垂的影响；5、轴系结构设计的影响。

轴系合理校中实质：所谓轴系合理校中，其实质是在遵守规定的轴承负荷、应力、转角等限制条件下，通过校中计算从而确定各轴承的合理位置，将轴系安装成规定的曲线状态，以达到使各个轴承上的负荷合理分配。

船舶动力机械安装原则工艺一、总则各船各机械设备安装原则上采用整机(连同公共底座)再船台（干船坞两侧场地）吊装，吊装时应根据设备大小及安装位置编写吊装顺序表，并按电装顺序进行吊装作业。

机械设备布置和安装根据设计图及有关的资料数据制作施工进行，定购及外协的机械设备进厂后要开箱验收。

自制件经检验合格后才能上船安装，机械设备按设计单位指定项目，并应具有工厂产品合格证书，船检认可证书（中国船级社认可证书）。

二、主机安装原则工艺：1、按轴系中心线和最后一套艉轴架后端距离初定主机位置；2、主机机座面板上焊接垫块装焊；3、主机按产品技术规格书要求坐庄，并测量曲轴臂差距差；4、按轴系对中确定主机位置；5、测出调整垫片圆度并加工研配（采用环氧浇注的塑料垫，则按专用工艺规程施工）；6、地脚螺栓钻孔加工铰配螺栓或采用接伸螺栓；7、主机按规定的工艺要求进行安装固紧主机螺栓；8、质量控制要求：1)当采用钢垫片时研配接触点，固紧后各接触面间隙，钢垫片贴合情况；2)铰配螺栓尺寸精度，表面粗糙度，圆度合圆柱度；3)紧固螺栓的旋紧力矩（拉伸力）；4)主机曲轴臂距差；5)输出法兰校中质量，曲折合偏移；9、安装侧向支撑合端部止推装置按生产设计图机有关资料要求进行安装且注意控制；1)焊接变形；2)垫片拂配“兰点”面积合斜度三、柴油机发电机组的吊装1、柴油发电机组采用整机吊装入舱，利用发电机的起吊专用工具再船台（干船坞两侧场地）上锦湘吊装；2、柴油发电机组的吊运钢丝绳应经计算选用，总的安全系数不得小于5－7倍吊运重量，吊运时受力应以均匀、平衡可靠为原则，并注意柴油的贯穿螺栓只承受垂直拉应力；3、吊装前要认真检查吊装工具合座木垫，调位螺栓，通讯联络等的可能性合完整性确保吊装安全；4、柴油发电机组再柴油机发电机组基座按图纸要求加工完毕后进行安装，各项安装要求必须符合机器出厂说明书的规定；四、柴油机发电机组的定位安装1、柴油机发电机组在安装前必须严格检查机组或设备完整性，同时应将柴油机油水孔塞住（包括进、排气孔、油水孔），以防异物掉入。

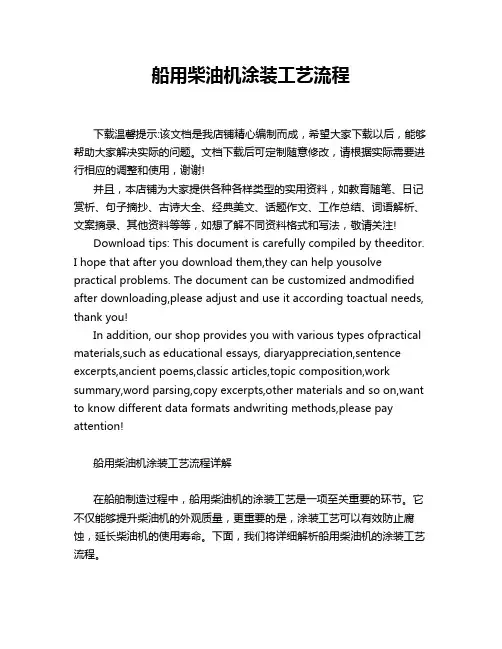

船用柴油机涂装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!船用柴油机涂装工艺流程详解在船舶制造过程中，船用柴油机的涂装工艺是一项至关重要的环节。

第一章装配工艺基础将加工好的各个零件（或部件）根据一定的技术条件连接成完整的机器（或部件）的过程，称为柴油机（或部件）的装配。

船舶柴油机是由几千个零件组成的，其装配工作是一个相当复杂的过程。

柴油机的装配是柴油机制造过程中最后一个阶段的工作。

一台柴油机能否保证良好的工作性能和经济性以及可靠地运转，很大程度上决定于装配工作的好坏，即装配工艺过程对产品质量起决定的影响。

因此，为了提高装配质量和生产率，必须对与装配工艺有关的问题进行分析研究。

例如，装配精度、装配方法、装配组织形式、柴油机装配工艺过程及其应注意的问题和装配技术规范等等。

第－节装配精度及装配尺寸链一、装配精度船舶柴油机制造时，不仅要求保证各组成零件具有规定的精度，而且还要求保证机器装配后能达到规定的装配技术要求，即达到规定的装配精度。

柴油机的装配精度既与各组成零件的尺寸精度和形状精度有关，也与各组成部件和零件的相互位置精度有关。

尤其是作为装配基准面的加工精度，对装配精度的影响最大。

例如，为了保证机器在使用中工作可靠，延长零件的使用寿命以及尽量减少磨损，应使装配间隙在满足机器使用性能要求的前提下尽可能小。

这就要求提高装配精度，即要求配合件的规定尺寸参数同装配技术要求的规定参数尽可能相符合。

此外，形状和位置精度也尽可能同装配技术要求中所规定的各项参数相符合。

为了提高装配精度，必须采取一些措施：⑪提高零件的机械加工精度；⑫提高柴油机各部件的装配精度；⑬改善零件的结构，使配合面尽量减少；⑭采用合理的装配方法和装配工艺过程。

柴油机及其部件中的各个零件的精度，很大程度上取决于它们的制造公差。

为了在装配时能保证各部件和整台柴油机达到规定的最终精度（即各部分的装配技术要求），这就有必要利用尺寸链的原理来确定柴油机及其部件中各零件的尺寸和表面位置的公差。

根据尺寸链的分析，可以确定达到规定的装配技术要求所应采取的最适当的装配方法和工艺措施。

二、装配尺寸链装配尺寸链：任何一个机构，如活塞连杆机构、配气机构等，都是由若干个相互关联的零件所组成，这些零件的尺寸就反映着它们之间的关系，并形成尺寸链。

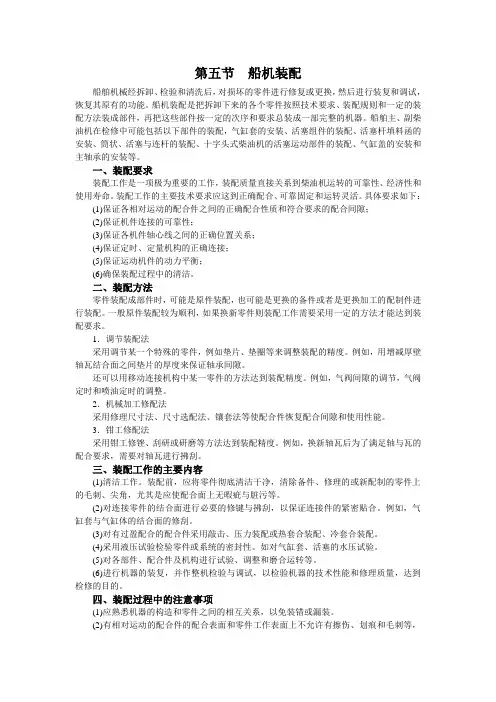

第五节船机装配船舶机械经拆卸、检验和清洗后，对损坏的零件进行修复或更换，然后进行装复和调试，恢复其原有的功能。
