发动机总成装配工艺.

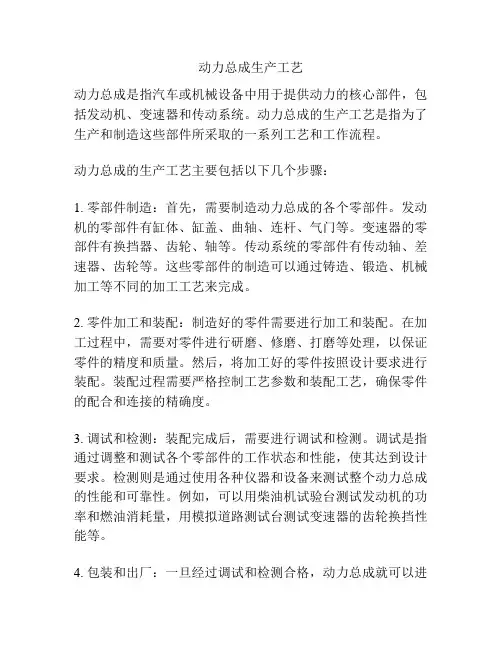

动力总成生产工艺动力总成是指汽车或机械设备中用于提供动力的核心部件，包括发动机、变速器和传动系统。

动力总成的生产工艺是指为了生产和制造这些部件所采取的一系列工艺和工作流程。

动力总成的生产工艺主要包括以下几个步骤：1. 零部件制造：首先，需要制造动力总成的各个零部件。

发动机的零部件有缸体、缸盖、曲轴、连杆、气门等。

变速器的零部件有换挡器、齿轮、轴等。

传动系统的零部件有传动轴、差速器、齿轮等。

这些零部件的制造可以通过铸造、锻造、机械加工等不同的加工工艺来完成。

2. 零件加工和装配：制造好的零件需要进行加工和装配。

在加工过程中，需要对零件进行研磨、修磨、打磨等处理，以保证零件的精度和质量。

然后，将加工好的零件按照设计要求进行装配。

装配过程需要严格控制工艺参数和装配工艺，确保零件的配合和连接的精确度。

3. 调试和检测：装配完成后，需要进行调试和检测。

调试是指通过调整和测试各个零部件的工作状态和性能，使其达到设计要求。

检测则是通过使用各种仪器和设备来测试整个动力总成的性能和可靠性。

例如，可以用柴油机试验台测试发动机的功率和燃油消耗量，用模拟道路测试台测试变速器的齿轮换挡性能等。

4. 包装和出厂：一旦经过调试和检测合格，动力总成就可以进行包装和出厂。

包装是为了保护动力总成在运输过程中不受损害，可以使用木箱、塑料薄膜等材料进行包装。

最后，将包装好的动力总成出厂，发往车辆生产线或机械设备制造厂。

总的来说，动力总成的生产工艺需要经过零部件制造、零件加工和装配、调试和检测、包装和出厂等多个步骤。

在每个步骤中，都需要严格控制工艺参数和质量要求，以确保动力总成的性能和可靠性。

同时，还需要使用各种仪器和设备进行检测和测试，以保证动力总成的质量。

动力总成的生产工艺需要高度的自动化和信息化，以提高生产效率和质量。

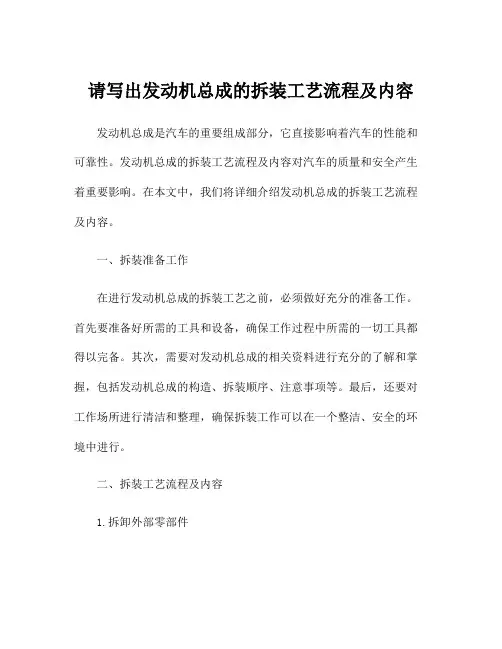

请写出发动机总成的拆装工艺流程及内容发动机总成是汽车的重要组成部分，它直接影响着汽车的性能和可靠性。

发动机总成的拆装工艺流程及内容对汽车的质量和安全产生着重要影响。

在本文中，我们将详细介绍发动机总成的拆装工艺流程及内容。

一、拆装准备工作在进行发动机总成的拆装工艺之前，必须做好充分的准备工作。

首先要准备好所需的工具和设备，确保工作过程中所需的一切工具都得以完备。

其次，需要对发动机总成的相关资料进行充分的了解和掌握，包括发动机总成的构造、拆装顺序、注意事项等。

最后，还要对工作场所进行清洁和整理，确保拆装工作可以在一个整洁、安全的环境中进行。

二、拆装工艺流程及内容1.拆卸外部零部件首先，需要将发动机总成的外部零部件进行拆卸，包括散热器、进气管、排气管、风扇等，确保发动机总成的外部得以裸露。

在拆卸外部零部件的过程中，需要注意避免对外部零部件造成损坏，以便日后的装配使用。

2.拆卸发动机总成主体在拆卸发动机总成主体时，首先要将发动机总成的连接部件进行拆卸，包括离合器、传动轴、支撑架等。

随后，逐步对发动机总成的相关部件进行拆卸，包括缸盖、活塞、曲轴、连杆等。

在拆卸的过程中，需要特别注意对小零部件的保存和标记，以免在后续装配过程中出现问题。

3.清洗发动机零部件在发动机总成的拆卸工作完成后，需要对所有的零部件进行清洗。

清洗的目的是去除零部件表面的油污和残留物，为后续的检修和加工工作做好准备。

清洗过程中要使用专用的清洗剂和设备，确保清洗效果达到要求。

4.零部件检修和加工在清洗工作完成后，需要对发动机零部件进行检修和加工。

检修的内容包括零部件的尺寸、形状、表面质量等，以确保零部件的使用性能符合要求。

在检修的过程中，必要时还需要进行相应的修磨和加工工作，以恢复零部件的使用性能。

5.零部件组装在发动机零部件的检修和加工工作完成后，需要对零部件进行组装。

组装的过程要按照规定的顺序和方法进行，确保组装的质量和可靠性。

在组装的过程中，还需要对零部件的配合间隙、润滑情况等进行检查和调整，以保证组装效果符合要求。

汽车发动机装配工艺流程一、装配前的准备工作1. 确定发动机的型号和规格，确保所采购的零部件和材料与发动机相匹配。

2. 对所有零部件进行质量检查，确保无缺陷、无损坏，并符合设计要求。

3. 准备所需的装配工具和设备，如起重机、装配台、螺丝刀、扭力扳手等。

4. 制定详细的装配工艺流程和操作规程，确保装配过程顺利进行。

5. 对装配人员进行培训和考核，确保他们熟悉装配工艺和操作规程，具备相应的技能和素质。

二、装配过程1. 将缸体、曲轴、连杆等大型零部件安装到装配台上，使用起重机等设备将其吊装就位。

2. 安装曲轴轴承、连杆轴承等旋转件，确保其与曲轴和缸体的配合良好，转动灵活。

3. 安装气缸盖，紧固所有螺丝，确保气缸盖与缸体的配合紧密，防止漏气。

4. 安装油底壳，紧固所有螺丝，确保其与缸体的配合紧密，防止漏油。

5. 安装凸轮轴、摇臂等传动件，调整气门间隙，确保发动机运转正常。

6. 安装燃油系统、点火系统等电子元件，确保发动机正常运转。

7. 将发动机总成安装到汽车底盘上，紧固所有连接件和螺丝。

8. 进行初步检查，确保发动机运转正常，无异响、无泄漏等现象。

三、装配后检测与调整1. 进行磨合试验，让发动机在各种转速下运转一段时间，检查运转情况、有无异响、振动等问题。

2. 进行功率测试，检测发动机的功率、扭矩等性能指标是否符合设计要求。

3. 进行排放测试，确保发动机的排放符合国家环保标准。

4. 进行可靠性试验，让发动机在各种恶劣条件下运转一段时间，检查其耐久性和可靠性。

5. 根据检测结果进行调整，优化发动机的性能表现。

6. 对所有零部件进行再次检查，确保无损坏、无松动，并进行必要的维修和保养。

7. 对装配过程进行总结评估，总结经验教训，持续改进装配工艺流程。

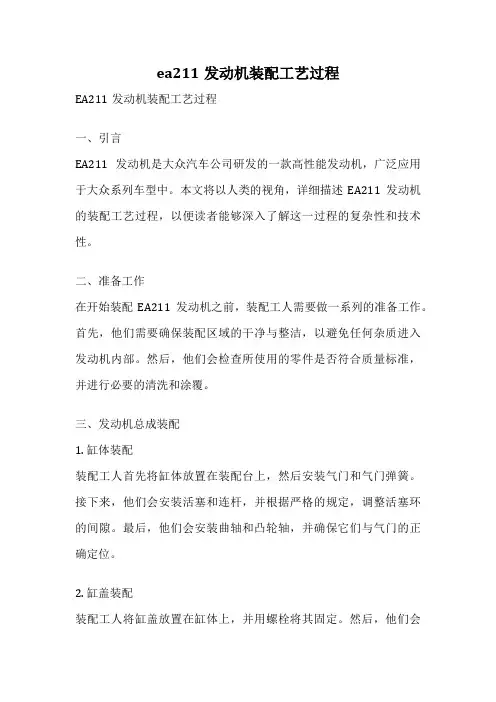

ea211发动机装配工艺过程EA211发动机装配工艺过程一、引言EA211发动机是大众汽车公司研发的一款高性能发动机，广泛应用于大众系列车型中。

本文将以人类的视角，详细描述EA211发动机的装配工艺过程，以便读者能够深入了解这一过程的复杂性和技术性。

二、准备工作在开始装配EA211发动机之前，装配工人需要做一系列的准备工作。

首先，他们需要确保装配区域的干净与整洁，以避免任何杂质进入发动机内部。

然后，他们会检查所使用的零件是否符合质量标准，并进行必要的清洗和涂覆。

三、发动机总成装配1. 缸体装配装配工人首先将缸体放置在装配台上，然后安装气门和气门弹簧。

接下来，他们会安装活塞和连杆，并根据严格的规定，调整活塞环的间隙。

最后，他们会安装曲轴和凸轮轴，并确保它们与气门的正确定位。

2. 缸盖装配装配工人将缸盖放置在缸体上，并用螺栓将其固定。

然后，他们会安装喷油嘴和火花塞，并确保它们的位置准确。

最后，他们会安装进气歧管和排气管，并连接冷却系统。

3. 油底壳装配装配工人将油底壳放置在发动机底部，并用螺栓将其固定。

然后，他们会安装油泵和油底壳密封垫，并连接油路系统。

4. 配气机构装配装配工人会安装正时链条和张紧器，以确保凸轮轴与曲轴的同步。

接下来，他们会安装滚子和摇臂，并调整它们的间隙。

最后，他们会安装进气门和排气门，并进行必要的调整和校准。

5. 点火系统装配装配工人会安装点火线圈和点火线，以及点火控制模块。

然后，他们会连接电源和地线，并进行必要的调试和测试。

6. 冷却系统装配装配工人会安装水泵和散热器，并连接冷却管路。

然后，他们会填充冷却液，并进行必要的排气和压力测试。

7. 燃油系统装配装配工人会安装燃油喷射器和燃油滤清器，并连接燃油管路。

然后，他们会填充燃油，并进行必要的排气和压力测试。

8. 排气系统装配装配工人会安装排气管和催化器，并连接排气管路。

然后，他们会进行必要的密封和测试。

四、总结通过以上的装配工艺过程，EA211发动机完成了从零部件到整体的装配过程。

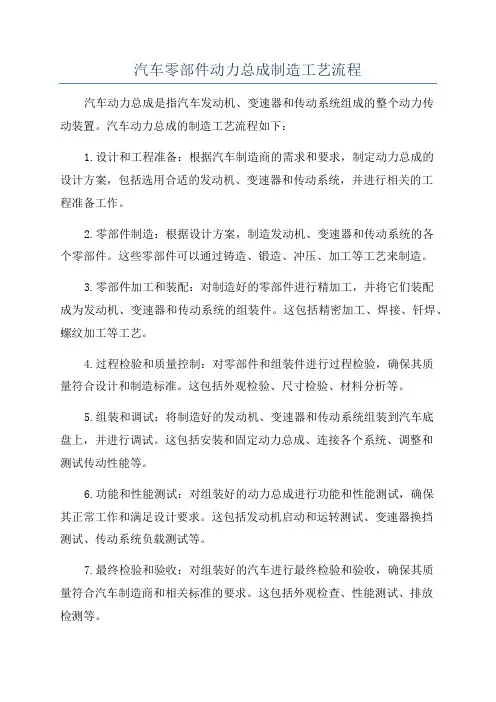

汽车零部件动力总成制造工艺流程汽车动力总成是指汽车发动机、变速器和传动系统组成的整个动力传动装置。

汽车动力总成的制造工艺流程如下：1.设计和工程准备：根据汽车制造商的需求和要求，制定动力总成的设计方案，包括选用合适的发动机、变速器和传动系统，并进行相关的工程准备工作。

2.零部件制造：根据设计方案，制造发动机、变速器和传动系统的各个零部件。

这些零部件可以通过铸造、锻造、冲压、加工等工艺来制造。

3.零部件加工和装配：对制造好的零部件进行精加工，并将它们装配成为发动机、变速器和传动系统的组装件。

这包括精密加工、焊接、钎焊、螺纹加工等工艺。

4.过程检验和质量控制：对零部件和组装件进行过程检验，确保其质量符合设计和制造标准。

这包括外观检验、尺寸检验、材料分析等。

5.组装和调试：将制造好的发动机、变速器和传动系统组装到汽车底盘上，并进行调试。

这包括安装和固定动力总成、连接各个系统、调整和测试传动性能等。

6.功能和性能测试：对组装好的动力总成进行功能和性能测试，确保其正常工作和满足设计要求。

这包括发动机启动和运转测试、变速器换挡测试、传动系统负载测试等。

7.最终检验和验收：对组装好的汽车进行最终检验和验收，确保其质量符合汽车制造商和相关标准的要求。

这包括外观检查、性能测试、排放检测等。

8.包装和发货：对通过最终检验和验收的汽车进行包装，并发货给汽车制造商或其他客户。

这包括防潮、防震、防腐等包装措施。

9.售后服务和维修：对已经交付给客户的汽车进行售后服务和维修，以确保其在使用过程中的正常运行和维护。

10.改进和升级：根据市场需求和技术进步，对汽车动力总成进行改进和升级，并进行相关的研发和生产工作。

汽车动力总成制造工艺流程中，每个环节都非常重要，需要高度的工艺技术和质量控制手段。

只有通过精细的制造和严格的检验，才能生产出优质可靠的汽车动力总成产品。

总装工艺卡共1页第1页工序号操作容工具和设备1将气缸体洗干净放在工作台上，主轴承号和连杆轴承号的选择，缸体上面总共有7位数，为主轴承孔的号数，缸体下面为6位数为连杆大头孔的号数。

轴的直径号数要在曲轴上查找,在曲轴的曲柄销上，从右到左7个位分别代表7个位主轴的直径的号数2 在中央的平衡块上，从右到左有6个位分别代表1到6个连杆轴颈的直径的号数主轴承号=主轴孔+主轴颈号连杆轴承号=连杆大头孔数+连杆轴颈号项目数量零件编号零件名称分组号3装配名称主轴承号和连杆轴承号的选择关键项工艺编号总装工艺卡共1页第1页工序号操作容工具和设备1安装之前要清洗油孔和螺丝孔（用压缩空气）。

把缸体正直平放。

安装主轴承，有油槽并且带油孔的安装轴承必须安装在轴承座孔中，主轴承必须正确安装，如果安装错误，可能堵住油孔，造成曲轴烧坏。

轴承安装好后，在每个轴承上涂一层机油。

2装曲轴，主轴承安装好，把曲轴放在缸体上，安放时应小心谨慎，接下来安装止推轴承，油槽面的方向，在前面的朝前方，在后面的止推轴承油槽面朝后方。

项目数量零件编号零件名称分组号安装时应根据主轴承盖上原来所到的记号，按照1到7 的顺序装好，并保证主轴承盖上向前的记号，朝向发动机前方，然后按照双中间到两边的原则，分两次到三次，将主轴承盖螺栓上紧到规定的扭矩。

3装配名称曲轴的安装过程关键项工艺编号总装工艺卡共1页第1页工序号操作容工具和设备1先把衬套用压力机压在连杆小头然后将活塞和连杆置于油中加热60~80摄氏度，取出后迅速擦净座孔，在衬套涂上一层润滑油，把连杆小头放入到活塞，把活塞销插入活塞，并用橡胶锤轻轻的敲击，直至配合到位，再装入挡圈。

2 安装时注意活塞的向前记号和连杆的向前记号都指向发动机前方。

在安装活塞之前要确认活塞和气缸套筒之间的间歇，选择适当厚度的厚薄规，放入气缸筒里面，然后插入活塞，这时活塞感到略微有阻力，说明间歇比较恰当，接下来判断活塞环在安装状态时的开口间歇应在规定的围，将活塞环顶入气缸套筒，用厚薄规测量其开口端的间歇，确定符合规定。

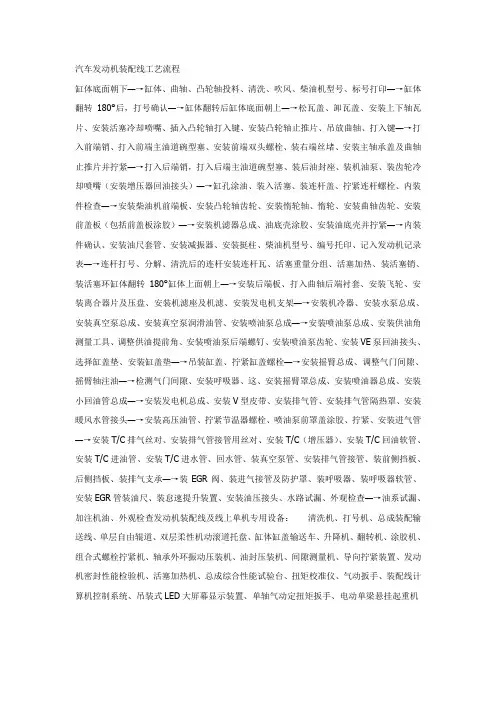

汽车发动机装配线工艺流程缸体底面朝下—→缸体、曲轴、凸轮轴投料、清洗、吹风、柴油机型号、标号打印—→缸体翻转180°后，打号确认—→缸体翻转后缸体底面朝上—→松瓦盖、卸瓦盖、安装上下轴瓦片、安装活塞冷却喷嘴、插入凸轮轴打入键、安装凸轮轴止推片、吊放曲轴、打入键—→打入前端销、打入前端主油道碗型塞、安装前端双头螺栓、装右端丝堵、安装主轴承盖及曲轴止推片并拧紧—→打入后端销，打入后端主油道碗型塞、装后油封座、装机油泵、装齿轮冷却喷嘴（安装增压器回油接头）—→缸孔涂油、装入活塞、装连杆盖、拧紧连杆螺栓、内装件检查—→安装柴油机前端板、安装凸轮轴齿轮、安装惰轮轴、惰轮、安装曲轴齿轮、安装前盖板（包括前盖板涂胶）—→安装机滤器总成、油底壳涂胶、安装油底壳并拧紧—→内装件确认、安装油尺套管、安装减振器、安装挺柱、柴油机型号、编号托印、记入发动机记录表—→连杆打号、分解、清洗后的连杆安装连杆瓦、活塞重量分组、活塞加热、装活塞销、装活塞环缸体翻转180°缸体上面朝上—→安装后端板、打入曲轴后端衬套、安装飞轮、安装离合器片及压盘、安装机滤座及机滤、安装发电机支架—→安装机冷器、安装水泵总成、安装真空泵总成、安装真空泵润滑油管、安装喷油泵总成—→安装喷油泵总成、安装供油角测量工具、调整供油提前角、安装喷油泵后端螺钉、安装喷油泵齿轮、安装VE泵回油接头、选择缸盖垫、安装缸盖垫—→吊装缸盖、拧紧缸盖螺栓—→安装摇臂总成、调整气门间隙、摇臂轴注油—→检测气门间隙、安装呼吸器、这、安装摇臂罩总成、安装喷油器总成、安装小回油管总成—→安装发电机总成、安装V型皮带、安装排气管、安装排气管隔热罩、安装暖风水管接头—→安装高压油管、拧紧节温器螺栓、喷油泵前罩盖涂胶、拧紧、安装进气管—→安装T/C排气丝对、安装排气管接管用丝对、安装T/C（增压器）、安装T/C回油软管、安装T/C进油管、安装T/C进水管、回水管、装真空泵管、安装排气管接管、装前侧挡板、后侧挡板、装排气支承—→装EGR阀、装进气接管及防护罩、装呼吸器、装呼吸器软管、安装EGR管装油尺、装怠速提升装置、安装油压接头、水路试漏、外观检查—→油系试漏、加注机油、外观检查发动机装配线及线上单机专用设备：清洗机、打号机、总成装配输送线、单层自由辊道、双层柔性机动滚道托盘、缸体缸盖输送车、升降机、翻转机、涂胶机、组合式螺栓拧紧机、轴承外环振动压装机、油封压装机、间隙测量机、导向拧紧装置、发动机密封性能检验机、活塞加热机、总成综合性能试验台、扭矩校准仪、气动扳手、装配线计算机控制系统、吊装式LED大屏幕显示装置、单轴气动定扭矩扳手、电动单梁悬挂起重机。
