汽车电气教案电子版第一章：汽车电气系统概述1.1 课程介绍了解汽车电气系统的基本概念、组成和作用。
掌握汽车电气系统的主要部件和电路原理。
1.2 教学目标了解汽车电气系统的基本概念、组成和作用。
掌握汽车电气系统的主要部件和电路原理。
1.3 教学内容汽车电气系统的定义和作用。
汽车电气系统的组成和主要部件。
电路原理和电路图的解读。
1.4 教学方法采用多媒体教学，展示汽车电气系统的图片和电路图。
结合实际案例，分析汽车电气系统的工作原理。
1.5 教学评估课堂问答：了解学生对汽车电气系统的理解程度。
课后作业：要求学生绘制并解读一个简单的汽车电路图。
第二章：蓄电池和发电机2.1 课程介绍了解蓄电池和发电机的作用和工作原理。
掌握蓄电池和发电机的维护和检测方法。
2.2 教学目标了解蓄电池和发电机的作用和工作原理。
掌握蓄电池和发电机的维护和检测方法。
2.3 教学内容蓄电池的作用和工作原理。
发电机的作用和工作原理。
蓄电池和发电机的维护和检测方法。
2.4 教学方法采用实物演示和多媒体教学，展示蓄电池和发电机的结构和工作原理。
结合实际案例，分析蓄电池和发电机的维护和检测方法。
2.5 教学评估课堂问答：了解学生对蓄电池和发电机的理解程度。
课后作业：要求学生绘制并解读一个蓄电池和发电机的电路图。
第三章：启动系统3.1 课程介绍了解启动系统的作用和工作原理。
掌握启动机的安装、调试和故障诊断方法。
3.2 教学目标了解启动系统的作用和工作原理。
掌握启动机的安装、调试和故障诊断方法。
3.3 教学内容启动系统的作用和工作原理。
启动机的结构和工作原理。
启动机的安装、调试和故障诊断方法。
3.4 教学方法采用实物演示和多媒体教学，展示启动机的结构和工作原理。
结合实际案例，分析启动机的安装、调试和故障诊断方法。
3.5 教学评估课堂问答：了解学生对启动系统的理解程度。
课后作业：要求学生绘制并解读一个启动系统的电路图。
第四章：点火系统4.1 课程介绍了解点火系统的作用和工作原理。
第1章车载网络系统基础学问习题答案1.依据你的理解，说一说汽车为什么要使用网络系统？答案要点：许多汽车采纳了多个电控系统，假如每一个电控系统都独立配置一整套相应的传感器、执行器，势必造成导线、插接件数量的不断增多，使得在有限的汽车空间内布线越来越困难，线束和插接件的增加使得汽车修理人员对车辆进行故障诊断和修理的难度增加；同时油耗增加，成本提高。
为了提高汽车综合掌握的精确性，掌握系统也迫切需要输入、输出信号/数据共享。
当电控模块共享输入信息时，就能对汽车进行更为简单的掌握。
为了简化线路，提高各电控单元之间的通信速度，汽车制造商开发设计了新的总线系统，即车载网络系统，把众多的电控单元连成网络，其信号通过数据总线的形式传输，可以达到信息资源共享的目的。
2.说明典型车载网络系统的组成。
答案要点：通常汽车网络结构采纳多条不同速率的总线分别连接不同类型的节点，并使用网关服务器来实现整车的信息共享和网络管理。
3.车载网络系统在汽车上的应用有哪些？答案要点：车载网络系统在汽车上的应用特别多，依据应用系统加以划分的话，车用网络大致可以分为4个系统：动力传动系统、车身系统、平安系统、信息系统。
4.解释CAN、多路传输、数据总线的含义。
答案要点：CAN （Controller Area Network,掌握局域网），是国际上应用最广泛的现场总线之一。
最初，CAN被设计作为汽车环境中的微掌握器通信，在车载各电控装置ECU之间交换信息，形成汽车电子掌握网络。
多路传输用SWS （Smart Wiring System）表示，是指在同一通道或线路上同时传输多条信息。
事实上，数据信息是依次传输的，但速度特别快，好像就是同时传输的。
数据总线是模块间运行数据的通道，即所谓的信息高速大路。
数据总线可以实现在一条数据线上传递的信号可以被多个系统（掌握单元）共享，从而最大限度地提高系统整体效率，充分采用有限的资源。
5.什么是通信合同？常用的通信合同有哪些？答案要点：通信合同是指通信双方掌握信息交换规章的标准、商定的集合，即指数据在总线上的传输规章。
汽车车载网络技术详解（修订版）习题库第一章车载网络系统基础知识 (1)第二章CAN总线传输系统 (4)第三章子总线系统 (7)第四章网关与诊断总线 (9)第五章光学总线系统 (10)第六章以太网与FlexRay总线 (13)第七章大众奥迪车系车载网络系统 (15)第八章丰田多路通信系统 (16)第九章通用车系车载网络系统 (18)第十章汽车车载网络系统检修 (19)第十一章车联网 (20)第一章车载网络系统基础知识一、填空题1．导线长度和插接器数量的增加不但占据车内的有效空间、增加装配和维修的难度、提高整车成本，而且妨碍整车可靠性的提高。
2．车载电控系统经历了中央电脑集中控制、多电脑分散控制和网络控制三个阶段。
3．数据传输总线，就是指在一条数据线上传递的信号可以被多个系统共享，从而最大限度地提高系统整体效率，充分利用有限的资源。
4．通过接口连接不同设备时有点对点连接和多点连接两种连接方式。
5．如果将传输路径的控制功能主要分配给其中一个设备，则该设备就变为主控控制单元，而其他设备仅具有副控功能，因而，具有副控功能的这些设备亦称从属控制单元。
6．协议三要素是指语法、语义和定时规则。
7．总线上的比特编码（比特表示）可以通过非归零法（NRZ）、曼彻斯特法和脉冲宽度调制法（PWM）实现。
8．车用网络大致可以分为4个系统：动力传动系统、车身系统、安全系统、信息系统。
二、选择题1．以下（A ）不是车载网络系统组成。
A．传输媒体B．拓扑结构C．通信协议D．数据总线2．通过一个转发器将每台入网计算机接入网络，每台转发器与相邻两台转发器用物理链路相连，此为（A ）。
A．环形网拓扑结构B．星形网拓扑结构C．总线形网拓扑结构D．三角形网拓扑结构3．以一台称之为中心处理机为主组成的网络，各种类型的入网机均与该中心处理机有物理链路直接相连，此为（ B ）。
A．环形网拓扑结构B．星形网拓扑结构C．总线形网拓扑结构D．三角形网拓扑结构4．将所有的入网计算机通过分接头接入一条载波传输线上，此为（C ）。
车载网络系统原理与检修一、车载网络系统的原理1. 总线网络：车载网络系统采用了总线网络的结构，主要包括CAN 总线、LIN总线以及FlexRay总线。
这些总线网络按照不同的要求实现车内所有设备之间的信息传递和通信。
2.数据传输：车载网络系统通过总线网络将各个子系统连接起来，实现数据的传输和通信。
比如，通过CAN总线可以实现车辆各个子系统之间的信息传递，包括发动机、ABS系统、气囊系统等。
通过LIN总线可以实现车门控制、车窗控制等功能。
3.控制单元：车载网络系统中需要有相应的控制单元来管理和控制各个子系统。
控制单元通常采用微控制器或嵌入式处理器，负责进行数据处理、通信协议的解析和控制信号的生成。
4.嵌入式系统：车载网络系统中的软件部分通常是以嵌入式系统的形式存在，这意味着它具有实时性、可靠性和可扩展性。
软件主要包括操作系统、驱动程序和应用程序。
操作系统负责管理和调度硬件资源，驱动程序负责与硬件设备的通信，应用程序则提供了各种功能和服务。
二、车载网络系统的检修1. 硬件检修：硬件检修主要针对车载网络系统中的硬件设备进行检查和维修。
首先需要检查总线网络的连接是否正常，包括CAN总线、LIN 总线和FlexRay总线的连接和接口是否正常。
其次需要检查各个子系统的连接、设备状态和供电是否正常。
最后还需要检查控制单元和嵌入式系统的工作状态，包括CPU、内存和存储设备等。
2.软件检修：软件检修主要针对车载网络系统中的软件部分进行检查和维修。
首先需要检查操作系统是否正常运行，包括启动是否正常、资源管理是否正常等。
其次需要检查驱动程序是否正常工作，包括与硬件设备的通信是否正常、设备驱动是否正常等。
最后需要检查应用程序的功能和服务是否正常，包括GPS导航、娱乐功能、车辆诊断等是否正常运行。
综上所述，车载网络系统是通过总线网络实现各个子系统之间的信息传递和通信的系统，其原理主要包括总线网络、数据传输、控制单元和嵌入式系统。

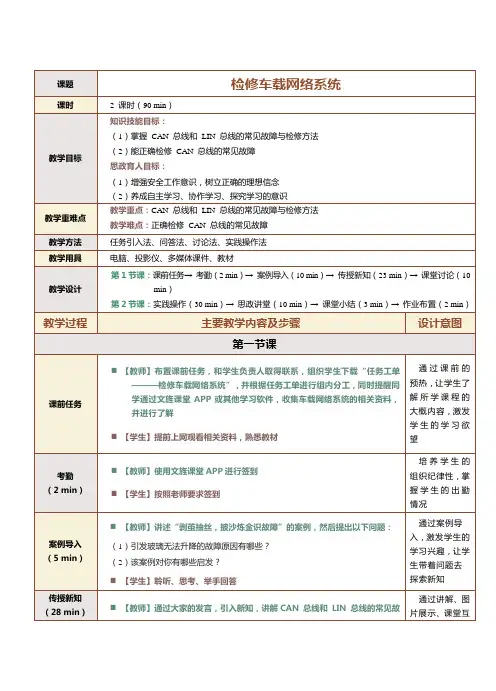

障与检修方法5.2.1 检修CAN 总线1．CAN 总线常见故障的现象和原因1）故障现象当CAN总线出现故障时，通常会有一些特殊的故障特征，有时整个车载网络系统会“瘫痪”，这会导致汽车上数据总线系统内的电控单元不能通过总线互相通信，进而造成车辆功能异常，严重时故障诊断仪也不能对故障现象进行通信诊断。
总体来说，CAN总线的故障现象主要有以下3种。
（1）整个车载网络失效或多个电控单元不工作。
（2）不同系统同时表现出多个故障现象，且故障现象之间没有必然联系。
（3）个别电控单元或多个电控单元无法与故障诊断仪通信，故障诊断仪无法读取故障诊断码。
【知识链接】拓展知识面【教师】讲述CAN总线常见的通信故障代码与相应的故障说明部分CAN总线的故障可以用故障诊断仪检测，在吉利帝豪EV450中，CAN总线常见的通信故障代码与相应的故障说明如表所示。
学会检测故障代码并查阅对应的故障有助于检修CAN总线。
【学生】聆听、思考2）故障原因导致CAN总线发生故障的原因通常有节点故障、链路故障和电源故障。
（1）节点故障。
节点是车载网络系统的电控单元，因此节点故障也称为电控单元故障。
节点故障主要表现为“××单元通信丢失”，此类现象比较明显，容易识别和排除。
节点故障包括硬件故障和软件故障。
标准。
若压力仍然没有变化，则应更换空调压缩机。
①硬件故障是指因节点供电电路故障、集成电路故障、芯片故障等原因造成的节点无法正常工作的现象。
②软件故障是指因传输协议或软件程序有缺陷或冲突等原因造成的车载网络系统通信出现混乱或无法工作的现象。
（2）链路故障。
动等教学方法，让学生了解CAN 总线和LIN 总线的常见故障与检修方法II目录链路故障通常表现为多个节点无法工作，如整个车载网络系统失效、解码器找不到相应的节点、若干节点无法通信等。
（3）电源故障。
电源故障通常会导致车载网络系统大面积瘫痪。
CAN总线的核心部分是含有通信IC芯片的节点，其正常工作电压为10.5～15 V。
《智能网联汽车技术》课程标准一、前言（一）课程性质与地位1.课程性质《智能网联汽车技术》是汽车电子技术专业的一门专业方向课，也是新能源汽车技术专业的专业拓展课程。
本课程主要包括智能网联汽车产业架构、环境感知技术、高精度地图与定位技术、智能决策技术、控制执行技术、人机交互技术、信息交互技术等。
2.课程地位通过本课程的学习使学生了解智能网联汽车产业发展及产业链的需求、掌握智能网联汽车的三大关键技术感知识别、决策规划与控制执行技术，能够依据智能网联汽车产业、行业、企业的标准及规范完成智能汽车的基础维保及相关售后服务工作。
3.与相关课程的联系与分工该课程以汽车电工技术基础、汽车电子技术基础、汽车电气设备构造与检修、汽车电控技术、汽车单片机技术、车载网络系统检修等多个学习领域为基础。
智能网联汽车技术是电子信息技术在汽车上的最新应用，故本学习领域内容较难，但却是全面掌握未来汽车新技术的必由之路。
后续课程为毕业设计。
（二）课程设计思路该课程着眼于学生的终身学习与可持续性发展，关注学生素质，关注学生职业岗位能力的培养。
该学习领域是依据“汽车电子技术专业工作任务与职业能力分析表”中的汽车维修工作项目设置的。
其总体设计思路是，打破以知识传授为主要特征的传统学科课程模式，转变为以工作任务为中心组织课程内容，并让学生在完成具体项目的过程中学会完成相应工作任务，并构建相关理论知识，发展职业能力。
课程内容突出对学生职业能力的训练，理论知识的选取紧紧围绕工作任务完成的需要来进行，以“必需”、“够用”为度，并融合了相关职业资格证书对知识、技能和态度的要求。
项目设计遵循从简单到复杂，从单一到综合的循序渐进的学习过程。
教学过程中要充分开发学习资源，给学生提供丰富的实践机会。
教学效果评价采取过程评价与结果评价相结合的方式，通过理论与实践相结合，重点评价学生的职业能力。
该课程建议总课时48课时。
各章节课时安排见后续表格。
二、课程目标和任务1.素质目标（1）具备坚定的政治信念，要德智体美劳全面发展；（2）具备良好的职业道德，能够遵纪守法；（3）具备诚实守信、爱岗敬业的品质，具有社会责任心；（4）具备质量意识、安全意识、环保意识、信息素养；（5）具备开拓进取、敢于创业的精神；（6）具备良好的社会适应性，自主学习能力；（7）具备团队协作意识，具备严谨务实的工作作风。
《车载网络系统检修》课程标准一、课程定位随着汽车电子技术的发展，车载网络系统已经成为汽车电控系统之间实现信号传输和控制的主要手段，因此车载网络系统的检测与修复时现代汽车机电一体化维修技术人员必须要掌握的重要技能之一。
学生熟练掌握车载网络系统的检测与修复技能，对学生毕业后就能上岗具有重要的作用。
车载网络系统的检测与修复是汽车检测与维修技术专业一门核心专业主干课程。
该课程的前修课程为汽车电路与电气系统的检测与修复，后续课程为汽车发动攻击电控系统的检测与修复、汽车舒适与安全系统的诊断与修复等专业学习领域。
对应的典型工作任务：CAN网络系统的诊断与修复、LIN总线系统的诊断与修复、MOST总线系统的诊断与修复。
二、课程目标1．能力目标（1）具有自主学习能力。
（2）具有独立制订计划并能完成任务的能力。
（3）能够举一反三，检修不同车辆。
（4）能够理论实践相结合，建立诊断思维方法。
（5）熟知安全生产规范。
2．知识目标（1）能够熟练掌握车载网络系统的相关技术规范。
（2）能够熟练识读基于车载网络系统的汽车电路图。
（3）能够查阅维修资料分析出哪些控制功能是基于车载网络系统实现的。
（4）能够使用检测仪器（万用表、示波器、故障诊断仪等）完成车载网络系统故障诊断任务。
3．态度目标（1）能够自主学习新技术、新知识的能力。
（2）具有较强的质量意识和客户意识。
（3）具有小组团结合作和协作能力。
（4）具有良好的心理素质和客服困难的能力。
三、课程设计2．教学组织形式与方法汽车构造学习领域教学采取理实一体化，并进行分组教学，运用多媒体技术，充分发挥学生的主观能动性，学生在拆中学，学中拆。
把相关教学内容进行整合，提高教学效率。
四、课程考核建立过程考评（任务考评）与期末考评（课程考评）相结合的方法，强调过程考评的重要性，过程考评占70分，期末考评占30分。
具体考核要求见下表。
注：造成设备损坏或人身伤害的项目计0分。
五、教材使用教材：《汽车车载网络系统检修》，李雷，人民邮电出版社，2009年5月，第1版参考教材：[1]《车载网络系统原理与检修》，于万海，电子工业出版社，2008年10月，第1版[2]《汽车车载网络技术与检修》，吴海东，北京理工大学出版社，2010年1月，第1版。
《车载网络系统故障诊断与维修》课程设计汇报人：刘福华各位领导、各位老师大家好，下面，我就《车载网络系统故障诊断与维修》这门课程进行说课，我的说课分为六个方面。
一、课程介绍专业培养目标：近年来，随着我国汽车市场的快速发展，以及汽车技术的进步，当前，汽车售后服务市场急需大量的汽车维修服务人才，尤其是高级维修人才相当匮乏。
根据市场调查，我院汽车运用技术专业主要面向汽车售后服务市场，主要培养德、智、体、美全面发展，具有良好的职业精神和专业素养，较熟练的掌握汽车检测与维修技术基本理论和操作技能，具备汽车故障诊断和维修能力，能够从事汽车检测与维修与生产管理的高素质技能型专门人才。
目前，随着人们对汽车的功能和可靠性要求不断提高，越来越多的电子控制单元（电脑）被引入到汽车中。
为了使不同汽车电子系统的电脑能够在一个共同的环境下协调工作，降低成本，满足汽车内部信息交换量急剧增加的要求，有必要使用多路传输方式的车载串行网络系统。
目前，CAN-BUS网络系统已在全球许多汽车品牌中得到广泛应用，而其它网络系统LIN、MOST也在不断应用，更先进的网络也正处于研究和开发中。
针对车载网络技术的应用，汽车维修行业也迫切需要能进行车载网络系统故障诊断与维修方面的人员。
在2008年以前，本课程名称为《汽车单片机与局域网技术》，教学内容与生产实际要求的知识与技能存在较大的差距，教学主要采用传统的教学方式，学生处于一种被动学习的状态，教学效果不尽理想。
2008年，本课程改名为《车载网络系统故障诊断与维修》，积极进行基于工作过程的工学结合课程体系开发，施行“行动导向”的教学模式，与企业合作进行课程开发，分析实际工作过程，确定典型工作任务，根据典型工作任务确定教学情境。
2008年，该课程被评为“院级精品课程”。
二、课程定位与设计思路1、课程定位《车载网络系统故障诊断与维修》课程，是一门技术性和实践性很强的核心主干课程。
主要培养学生在认识和理解汽车电脑组成与控制原理、车载网络的类型组成与工作原理的基础上，具备汽车电脑检修和车载网络系统故障的诊断和维修能力，培养为生产第一线的高级应用型人才。
