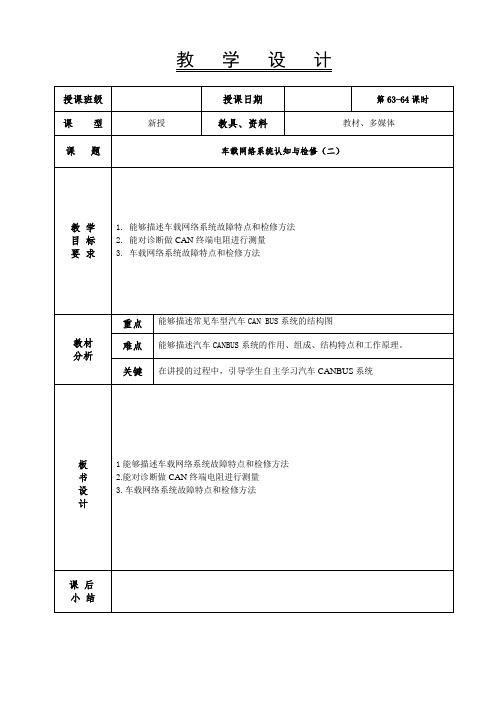

教学设计
四、五、2）系统可靠性高
3）减少线束，降低成本
4）系统配置更加灵活便利
5）高效率诊断
4.汽车CAN BUS总线系统组成
作业：
一、填空题
（1）数据总线系统主要由_____、____、____和传输线等组
成。
（2）_____用于在CAN BUS系统自诊断时连接
（3）CANBUS所传递的每个完整信息分别由______、____、
控制域、_____、_____、______和结束域所构成。
(4)网络连接的形式一般有五种，分别为_____、_____、_____、
总线连接以及串行连接。
2.判断题
（1）车载网络系统的数据线一定是两条。
（）
（2）终端电阻越大越好（）
（3）K线用于在CANBUS 系统自诊断时连接检测仪
(4)CANBUS所传递的每个完整信息二进制编码来表示的（）
分析工作原理，学生
讲解，教师讲评。
学生思考
学生记录
10分
5分
3分。
车联网体系结构及其关键技术
汽车联网体系结构及其关键技术:
一、汽车联网体系的基本架构
1. 传感层：包含车载传感器、物联网节点等，可实时监控车辆状态，
并传输信息实时更新。
2. 运输层：采用移动通信网络，包括GSM、CDMA等，为汽车联网提
供固定可靠的交通保障。
3. 网络层：网络架构综合多种网络技术标准，如MS Exchange、HTTP、UDP 等协议，保证汽车联网安全可靠。
4. 应用层：软件设计技术，实现车辆诊断、控制、保养和维修等功能，为智能汽车的发展提供支撑。
二、汽车联网关键技术
1. 无线感知：通过建网和协调信息合作，实现高性能的路由模型，实
现无线访问网络，改善基础设施。
2. 车辆控制：通过精密定位系统以及传输和交互，实现车辆远程控制
功能，保证汽车的安全准确性。
3. 汽车数据集成：通过实时传输和处理数据，可以实现数据的集成、
管理和分析，实现数据的各项分析功能。
4. 服务发现：基于GSM/GPRS和Wifi的收发及车辆智能物联网技术，
实时监控、收集和识别车辆状态，使用精确服务路径、延迟优化等技
术，保证汽车联网系统实时可用性。
5. 安全管理：基于安全网络服务，采用静态分析、动态分析等手段，实现汽车联网系统的安全和有效管理，并保护数据安全。
第1章车载网络系统基础知识习题答案1．按照你的理解，说一说汽车为什么要使用网络系统？答案要点：很多汽车采用了多个电控系统，如果每一个电控系统都独立配置一整套相应的传感器、执行器，势必造成导线、插接件数量的不断增多，使得在有限的汽车空间内布线越来越困难，线束和插接件的增加使得汽车维修人员对车辆进行故障诊断和维修的难度增加；同时油耗增加，成本提高。
为了提高汽车综合控制的准确性，控制系统也迫切需要输入、输出信号/数据共享。
当电控模块共享输入信息时，就能对汽车进行更为复杂的控制。
为了简化线路，提高各电控单元之间的通信速度，汽车制造商开发设计了新的总线系统，即车载网络系统，把众多的电控单元连成网络，其信号通过数据总线的形式传输，可以达到信息资源共享的目的。
2．说明典型车载网络系统的组成。
答案要点：通常汽车网络结构采用多条不同速率的总线分别连接不同类型的节点，并使用网关服务器来实现整车的信息共享和网络管理。
3．车载网络系统在汽车上的应用有哪些？答案要点：车载网络系统在汽车上的应用非常多，按照应用系统加以划分的话，车用网络大致可以分为4个系统：动力传动系统、车身系统、安全系统、信息系统。
4．解释CAN、多路传输、数据总线的含义。
答案要点：CAN（Controller Area Network，控制局域网），是国际上应用最广泛的现场总线之一。
最初，CAN被设计作为汽车环境中的微控制器通信，在车载各电控装置ECU之间交换信息，形成汽车电子控制网络。
多路传输用SWS（Smart Wiring System）表示，是指在同一通道或线路上同时传输多条信息。
事实上，数据信息是依次传输的，但速度非常快，似乎就是同时传输的。
数据总线是模块间运行数据的通道，即所谓的信息高速公路。
数据总线可以实现在一条数据线上传递的信号可以被多个系统（控制单元）共享，从而最大限度地提高系统整体效率，充分利用有限的资源。
5．什么是通信协议？常用的通信协议有哪些？答案要点：通信协议是指通信双方控制信息交换规则的标准、约定的集合，即指数据在总线上的传输规则。
