汽车车载网络系统检修

第1章车载网络系统基础知识习题答案1．按照你的理解，说一说汽车为什么要使用网络系统？答案要点：很多汽车采用了多个电控系统，如果每一个电控系统都独立配置一整套相应的传感器、执行器，势必造成导线、插接件数量的不断增多，使得在有限的汽车空间内布线越来越困难，线束和插接件的增加使得汽车维修人员对车辆进行故障诊断和维修的难度增加；同时油耗增加，成本提高。

为了提高汽车综合控制的准确性，控制系统也迫切需要输入、输出信号/数据共享。

当电控模块共享输入信息时，就能对汽车进行更为复杂的控制。

为了简化线路，提高各电控单元之间的通信速度，汽车制造商开发设计了新的总线系统，即车载网络系统，把众多的电控单元连成网络，其信号通过数据总线的形式传输，可以达到信息资源共享的目的。

2．说明典型车载网络系统的组成。

答案要点：通常汽车网络结构采用多条不同速率的总线分别连接不同类型的节点，并使用网关服务器来实现整车的信息共享和网络管理。

3．车载网络系统在汽车上的应用有哪些？答案要点：车载网络系统在汽车上的应用非常多，按照应用系统加以划分的话，车用网络大致可以分为4个系统：动力传动系统、车身系统、安全系统、信息系统。

4．解释CAN、多路传输、数据总线的含义。

答案要点：CAN（Controller Area Network，控制局域网），是国际上应用最广泛的现场总线之一。

最初，CAN被设计作为汽车环境中的微控制器通信，在车载各电控装置ECU之间交换信息，形成汽车电子控制网络。

多路传输用SWS（Smart Wiring System）表示，是指在同一通道或线路上同时传输多条信息。

事实上，数据信息是依次传输的，但速度非常快，似乎就是同时传输的。

数据总线是模块间运行数据的通道，即所谓的信息高速公路。

数据总线可以实现在一条数据线上传递的信号可以被多个系统（控制单元）共享，从而最大限度地提高系统整体效率，充分利用有限的资源。

5．什么是通信协议？常用的通信协议有哪些？答案要点：通信协议是指通信双方控制信息交换规则的标准、约定的集合，即指数据在总线上的传输规则。

车载网络系统及其故障诊断方法车载网络系统是指一个由多个电子设备和组件相互连接而成的网络，用于车辆内部各个功能的协调和控制。

这些设备包括发动机控制单元(ECU)、车载娱乐系统、车载导航系统、车载通信系统等等。

随着车辆技术的不断发展，车载网络系统的功能和复杂性也在不断提高，但同时也面临着各种故障的挑战。

故障诊断是车载网络系统维护和修复的重要环节，它的目标是确定故障的原因和位置，以便进行针对性的维修和修复。

下面介绍几种常见的车载网络系统故障诊断方法：1.故障码诊断：车辆的ECU和其他电子设备通常会通过故障码来指示其所遇到的问题。

技术人员可以通过读取和解码故障码，确定故障的位置和性质。

然后根据故障码提供的信息，对相应的设备和组件进行检查和修复。

2.数据记录和分析：车载网络系统通常会记录各种传感器数据、故障码以及其他相关信息。

通过分析这些数据，技术人员可以了解车辆在故障发生时的状态和环境条件，从而对故障的原因进行推断和定位。

3.反馈诊断：车载网络系统中的一些设备和组件可能具有自我诊断和修复功能。

例如，一些ECU可以通过监测输入和输出信号的变化，来判断设备是否工作正常。

如果发现异常，ECU可以通过重新配置自身或执行其他修复措施来恢复正常操作。

4.模拟测试：模拟测试是一种基于物理模型或仿真环境的故障诊断方法。

通过模拟车辆的各种状态和条件，技术人员可以对车载网络系统进行各种测试和检查，以确定可能存在的问题和故障。

总之，车载网络系统故障诊断是一个复杂而有挑战性的任务。

它需要技术人员具备扎实的电子技术和汽车维修知识，并且熟悉各种故障诊断方法和工具。

只有通过准确的故障诊断，才能及时修复车辆故障，保障车辆的正常运行。

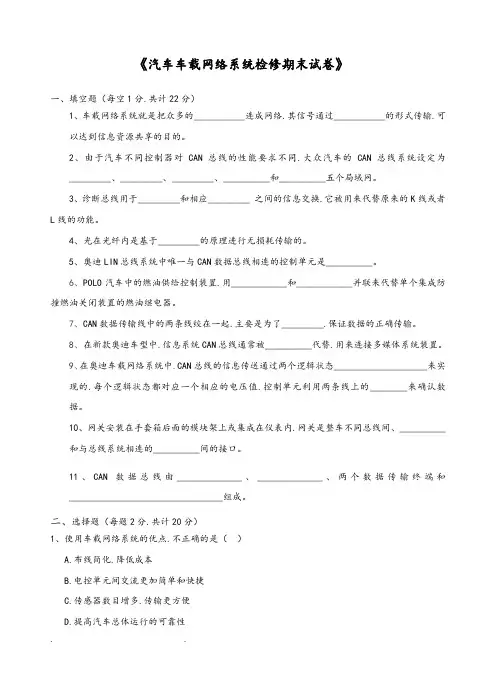

《汽车车载网络系统检修期末试卷》一、填空题（每空1分.共计22分）1、车载网络系统就是把众多的___________连成网络.其信号通过___________的形式传输.可以达到信息资源共享的目的。

2、由于汽车不同控制器对CAN总线的性能要求不同.大众汽车的CAN总线系统设定为_________、_________、_________、__________和__________五个局域网。

3、诊断总线用于_________和相应_________ 之间的信息交换.它被用来代替原来的K线或者L线的功能。

4、光在光纤内是基于_________的原理进行无损耗传输的。

5、奥迪LIN总线系统中唯一与CAN数据总线相连的控制单元是__________。

6、POLO汽车中的燃油供给控制装置.用____________和____________并联来代替单个集成防撞燃油关闭装置的燃油继电器。

7、CAN数据传输线中的两条线绞在一起.主要是为了_________.保证数据的正确传输。

8、在新款奥迪车型中.信息系统CAN总线通常被__________代替.用来连接多媒体系统装置。

9、在奥迪车载网络系统中.CAN总线的信息传送通过两个逻辑状态____________________来实现的.每个逻辑状态都对应一个相应的电压值.控制单元利用两条线上的________来确认数据。

10、网关安装在手套箱后面的模块架上或集成在仪表内.网关是整车不同总线间、__________和与总线系统相连的__________间的接口。

11、CAN数据总线由______________、______________、两个数据传输终端和_________________________________组成。

二、选择题（每题2分.共计20分）1、使用车载网络系统的优点.不正确的是（）A.布线简化.降低成本B.电控单元间交流更加简单和快捷C.传感器数目增多.传输更方便D.提高汽车总体运行的可靠性2、在汽车网络结构中.车身系统的控制单元可采用（）的总线连接。

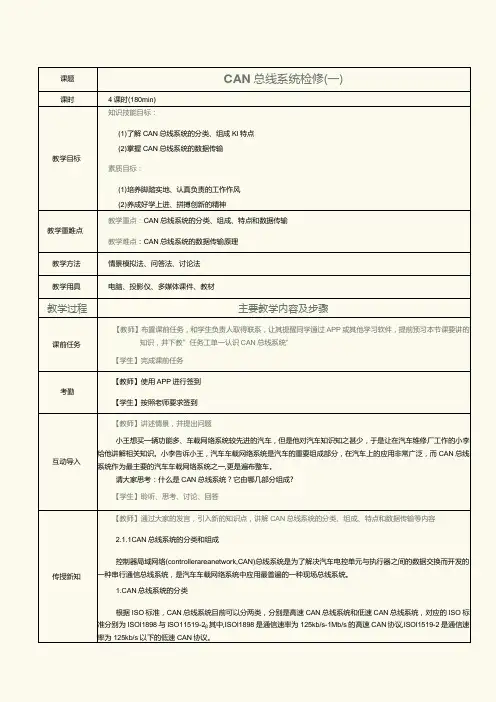

课题CAN总线系统检修(一)课时4课时(180min)教学目标知识技能目标：(1)了解CAN总线系统的分类、组成Kl特点(2)掌握CAN总线系统的数据传输素质目标：(1)培养脚踏实地、认真负责的工作作风(2)养成好学上进、拼搏创新的精神教学重睢点教学重点：CAN总线系统的分类、组成、特点和数据传输教学难点：CAN总线系统的数据传输原理教学方法情景模拟法、问答法、讨论法教学用具电脑、投影仪、多媒体课件、教材教学过程主要教学内容及步骤课前任务【教师】布置课前任务，和学生负责人取得联系，让其提醒同学通过APP或其他学习软件，提前预习本节课要讲的知识，井下教”任务工单一认识CAN总线系统”【学生】完成课前任务考勤【教师】使用APP进行签到【学生】按照老师要求签到互动导入【教师】讲述情景，并提出问题小王想买一辆功能多、车载网络系统较先进的汽车，但是他对汽车知识知之甚少，于是让在汽车维修厂工作的小李给他讲解相关知识。

小李告诉小王，汽车车载网络系统是汽车的重要组成部分，在汽车上的应用非常广泛，而CAN总线系统作为最主要的汽车车载网络系统之一,更是遍布整车。

请大家思考：什么是CAN总线系统？它由哪几部分组成?【学生】聆听、思考、讨论、回答传授新知【教师】通过大家的发言，引入新的知识点，讲解CAN总线系统的分类、组成、特点和数据传输等内容2.1.1CAN总线系统的分类和组成控制器局域网络(controllerareanetwork,CAN)总线系统是为了解决汽车电控单元与执行器之间的数据交换而开发的一种串行通信总线系统，是汽车车载网络系统中应用最普遍的一种现场总线系统。

1.CAN总线系统的分类根据ISO标准，CAN总线系统目前可以分两类，分别是高速CAN总线系统和低速CAN总线系统，对应的ISO标准分别为ISOl1898与lSO11519-2β其中,ISOl1898是通信速率为125kb/s-1Mb/s的高速CAN协议,ISOl1519-2是通信速率为125kb/s以下的低速CAN协议。
