原型制图

0~12岁儿童服装原型制图方法服装裁剪大致可分为平面裁剪和立体裁剪两大类;其中平面裁剪又可分为比例裁剪法、原型裁剪法,等等;原型裁剪法是以服装原型为基础进行裁剪的,服装原型通俗地说就是服装的基础型板;在裁剪之前,我们先要根据个人体型制作好原型纸样,然后再根据款式需要在原型基础上对服装的各部位进行加放、缩小等处理,成为最终的裁剪图;原型纸样是可以重复利用的,只要你的体型未发生变化,你就可以利用这个型板裁剪任何样式的服装;这里介绍下0~12岁儿童服装原型制图方法→首先,你必需通过量体获取数据→背长和胸围;背长是从人体后背的后颈点垂直向下量至腰部最细处的长度；胸围是指沿胸部水平量一周的总长度,这里的胸围是指净胸围,仅穿一件贴身内衣时量得;下面,我们就已一个身高100厘米、胸围54厘米、背长22厘米的号型为例,制作一个服装原型;1.画长方形;以背长为高,胸围/2+7cm放松量为长做一个长方形;2.画胸围线;从顶边向下,根据袖窿深胸围/4+0.5cm画一条水平线;3.画侧缝线;在胸围线的中点处画一条垂直线至底边;4.画胸宽线和背宽线;将胸围线分为3等分,在右1/3向左0.7cm处向上画一条垂直线至顶边；在左1/3往右1.5cm处向上画一条垂直线至顶边;5.画后领口曲线;从长方形的左上角后颈点向右量取胸围/20+2.5cm做为后领宽◎,再垂直向上量取后领宽的1/3后领深○做一点侧颈点;用平滑曲线连接后颈点和侧颈点,即为后领口曲线;6.画后肩线;由背宽线顶点垂直向下量取后领宽的1/3长度,再由此点水平向右量取后领宽的1/3-0.5cm做一点后肩点,直线连接侧颈点与后肩点,即为后肩线;7.画前领口曲线;从长方形的右上角水平向左量取前领宽=后领宽长度做前侧颈点,再从右上角垂直向下量取前领深=后领宽+0.5cm做前颈点;经由这两点做一矩形,连接矩形的右上角和左下角,从左下角开始沿这条对角线量取后领宽的1/3+0.5cm做一辅助点;用圆顺曲线连接前侧颈点、辅助点和前颈点,即成前领口曲线;8.画前肩线;从胸宽线顶点垂直向下量取后领宽/3+1cm做一点,直线连接前侧颈点和该点并向左延长,长度是后肩线-1cm;为什么后肩线要比前肩线长1厘米这是为了适应人体后背的肩胛突起设计的省量;9.画袖窿弧线;首先要绘制出一些辅助点,在背宽线上取后肩点至胸围线垂直距离的1/2处为一点；在胸宽线上取胸宽线与前肩线交点至胸围线的1/2处为一点；在靠近侧缝线这一边,分别给胸宽线、背宽线与胸围线形成的夹角画一条角平分线,量一下背宽线至侧缝线的水平距离,取它的1/2长度◇在左边角平分线上取一点；以◇-0.5cm长在左边的角平分线上取一点;用圆顺曲线经由这些辅助点,连接前肩点与后肩点,形成袖窿曲线;10.画腰线;从长方形右下角垂直向下量取后领宽/3+0.5cm腹凸量长度,再向左画一条胸宽/2长度的水平线段,再与侧缝线连接;衣身原型绘制完成袖子原型制图在绘制袖子原型之前,首先要用软尺在衣身原型上量取袖窿弧线长度AH,也就是上图红色曲线部分;1.画袖中线与袖肥线;垂直画一条线段袖中线,长度=袖长;再从袖中线顶点向下量取袖山高AH/4+1.5cm画一条水平线与袖中线相交;这条水平线叫袖肥线;2.确定袖肥;以袖中线顶点A为圆心,袖窿弧线/2+1cm为半径,画弧线与袖肥线左边相交得到点B;再以袖窿弧线/2+0.5cm为半径,画弧线与袖肥线右边相交得到点C;BC之间即为袖肥;3.完成基础线;在袖中线的底端划一水平线袖口辅助线,再从B、C两点分别做一垂直线与袖口辅助线相交;从袖山顶点向下量取袖长/2+2.5cm长度画一水平线做为手肘线;4.画袖山曲线;首先要做辅助点;将线段AC分成4等分,上1/4处向外侧垂直1厘米做1点；下1/4垂直向内侧1.2厘米做一点；AC线段的正中点做一点；转到左边的AB线段上,从顶点沿AB线段量取AC/4长度、垂直向外侧1厘米处做1点；从下往上AC/4处做一点,该点做为袖山曲线的切点;圆顺曲线连接所有的辅助点包括ABC,即完成袖山曲线的绘制;5.画袖口曲线;分别找出左右两侧袖口辅助线的中点;右边的中点垂直向上1.2厘米做一辅助点；左边的中点做为切点；再分别在辅助线的左右两侧的点垂直向上1厘米做一辅助点;曲线圆顺连接所有辅助点,完成袖口弧线绘制;。

六种常用服装原型制版展开全文一、日式男西装原型(一)、规格设计：胸围B=90cm 背长=43cm(二)、制图步骤1.以B/2 +8～９cm=54cm 和背长43cm作长方形。

2.确定袖窿深，自上平线向下量B/6 +8.5cm=23.5cm作水平线。

3.以前胸宽=B/6+4cm=19cm 作竖直线。

4.以后背宽=B/6+4.5cm=19.5cm作竖直线。

5.画后领口,后横领=B/12=7.5cm ,直领=后横领/3=2.5cm。

6.确定后肩线。

7.画前领口，前横领=前胸宽/2=9.5cm ,前横领明显大于后横领=9.5-7.5 =2cm ,这是男西装原型用胸劈门消除胸省量.前直领=后横领=7.5cm。

8.横背宽线,上平线与袖窿深线的平分点。

9.画顺袖窿成棉手套形,棉手套形袖窿只适合男西装和男大衣,特点前胸比较平挺,手臂只能向前活动方便,向后不方便。

二、日本文化式男衬衣原型(一)、规格设计：胸围B=90cm 背长=43cm(二)、制图步骤：1.以B/2+10cm=55cm和背长43cm作长方形。

2.作袖窿深,从上平线往下量B/6+9cm=24cm作水平线。

3.以前胸宽为B/6 +5.5=20.5cm作竖直线。

4.以后背宽为B/6 +7=22cm 作竖直线。

5.作后领圈,后横领=B/20 +3.7=8.2cm,后直领=后横领/3=2.7cm，直领抬高量0.3cm,然后画顺后领窝弧。

6.画后肩线,上平线往背宽线下量后横领/6=1.3cm ,与后领肩点连线,然后延长1.5cm. 即为后肩线长。

7.作前领圈,前横领=后横领-0.5=7.7cm,前直领=后横领=8.2cm。

8.前肩线长=后肩线长-1cm ,由上平线往胸宽线下量后横领/3+1cm。

9.画顺袖窿呈葡萄形,葡萄形袖窿手臂前后活动方便,但胸宽会有一定的松量,适合所有的女装和男西装,男大衣以外的男装。

10.前下份=后横领/6 +0.4cm=1.7cm。

【转载】原型制图本文转载自紫韵风铃《原型制图》-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------决定袖山高方法：--------------------------------------------------------------------------------------------------------------------------省位的设置------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 服装原型创立于日本，是一种科学的裁剪方法。

它以人体的净尺寸数值为依据，将人体按平面展开后加进基本放松量制成服装基本型，然后以此为基础进行各种服装的款式变化，如根据款式造型的需要，在某些部位作收省、褶裥、分割、拼接等处理，按季节和穿着的需要增减放松量等。

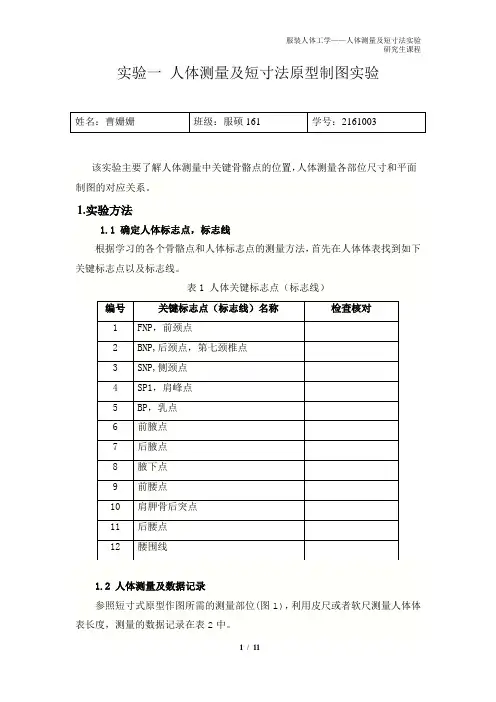

实验一人体测量及短寸法原型制图实验该实验主要了解人体测量中关键骨骼点的位置，人体测量各部位尺寸和平面制图的对应关系。

图1 短寸法原型制图所需的计测值表2 人体测量部位比例关系部位体表长测量数据与头长的比例关系头长23 1A 背长BNP~WL线34.5 1.07臀高WL~HL线（垂直向下）20.5 0.89 膝长WL~KL(垂直向下) 43 1.87 腰围高WL~地面（垂直向下）99 4.30颈椎点高BNP~地面（垂直向下）131 5.70身高156 6.78表3人体测量数据记录表部位体表长测量数据胸围87a BNP~SP215.5b 肩宽SNP~SP29.5c 后颈根围BNP~SNP 8.5d 前颈根围FNP~SP217图2 短寸式原型制图法2 白坯布样衣穿着效果图片2.1 第一次穿着效果根据第1部分要求完成人体关键部位的测量并且完成短寸法原型制图，保证前后中心线和白坯布的经纱方向一致。

将第一次制作的样衣穿着在人体身上，并且拍摄正视图、侧视图、背视图以及出现问题部位的细节图，粘贴在下面。

图2-1a 正视图图2-1b 侧视图图2-1c 背视图图2-1d 细节图（若干，根据实际情况）2.2 第二次穿着效果根据衣身平衡原理，保证穿着原型衣时，腰围线水平，胸围部分没有多余的松量。

整体衣身平服，肩线位置合适。

并将调整后的原型衣穿着效果，拍照后粘贴在下面。

图2-2a 正视图图2-2b 侧视图图2-2c 背视图图2-2d 细节图（若干，根据实际情况）2.3 第三次穿着效果图2-3a 正视图图2-3b 侧视图图2-3c背视图2.4 第四次穿着效果图2-4a 正视图图2-4b 侧视图图2-4c背视图图2-4c细节图2.3 修改前后原型衣平面纸样比较将第一次绘制的原型衣和第二次立体修改后的原型衣纸样进行比较如下：服装人体工学——人体测量及短寸法实验研究生课程图3 修改前后原型衣纸样比较3.实验结果与分析将整个实验过程的结果、分析及相关体会，说明如下：最初拿到作业题目有点畏惧的心里，在打板的过程中有很多疑问，比如外包围长度的确定，省道大小，弧线的曲率，领口的大小；第一次缝隐形拉链不知道怎么缝，看过同学的样衣之后重新装拉链。

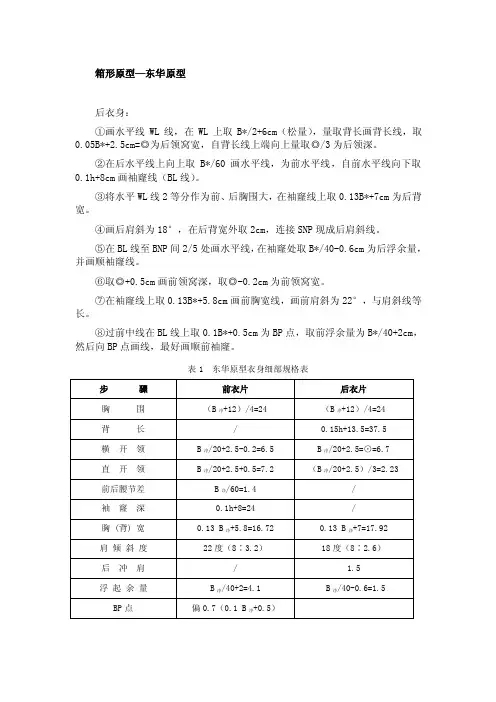

箱形原型—东华原型后衣身：①画水平线WL线，在WL上取B*/2+6cm（松量），量取背长画背长线，取0.05B*+2.5cm=◎为后领窝宽，自背长线上端向上量取◎/3为后领深。

②在后水平线上向上取B*/60画水平线，为前水平线，自前水平线向下取0.1h+8cm画袖窿线（BL线）。

③将水平WL线2等分作为前、后胸围大，在袖窿线上取0.13B*+7cm为后背宽。

④画后肩斜为18°，在后背宽外取2cm，连接SNP现成后肩斜线。

⑤在BL线至BNP间2/5处画水平线，在袖窿处取B*/40-0.6cm为后浮余量，并画顺袖窿线。

⑥取◎+0.5cm画前领窝深，取◎-0.2cm为前领窝宽。

⑦在袖窿线上取0.13B*+5.8cm画前胸宽线，画前肩斜为22°，与肩斜线等长。

⑧过前中线在BL线上取0.1B*+0.5cm为BP点，取前浮余量为B*/40+2cm，然后向BP点画线，最好画顺前袖窿。

表1 东华原型衣身细部规格表原型袖：•袖长=52 AH=42.5•袖山高=5/6袖窿高（合并胸省后）或取AH/4+3=13.625•前袖山斜线=前AH•后袖山斜线=后AH+1•对位点为G点和·点文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
