上衣原型结构制图

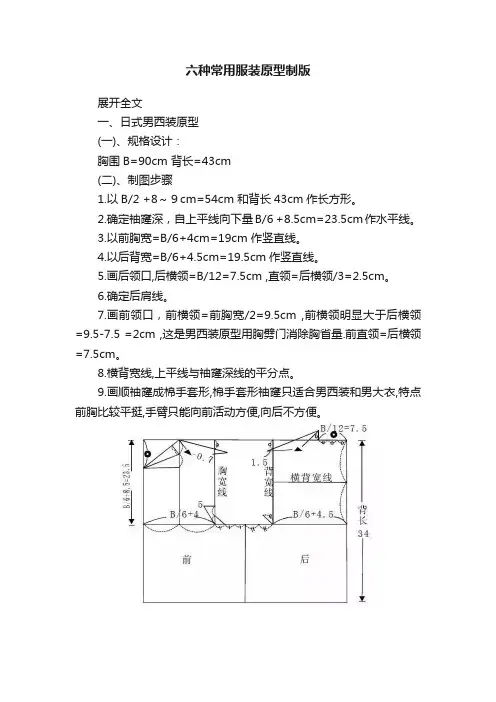

六种常用服装原型制版展开全文一、日式男西装原型(一)、规格设计：胸围B=90cm 背长=43cm(二)、制图步骤1.以B/2 +8～９cm=54cm 和背长43cm作长方形。

2.确定袖窿深，自上平线向下量B/6 +8.5cm=23.5cm作水平线。

3.以前胸宽=B/6+4cm=19cm 作竖直线。

4.以后背宽=B/6+4.5cm=19.5cm作竖直线。

5.画后领口,后横领=B/12=7.5cm ,直领=后横领/3=2.5cm。

6.确定后肩线。

7.画前领口，前横领=前胸宽/2=9.5cm ,前横领明显大于后横领=9.5-7.5 =2cm ,这是男西装原型用胸劈门消除胸省量.前直领=后横领=7.5cm。

8.横背宽线,上平线与袖窿深线的平分点。

9.画顺袖窿成棉手套形,棉手套形袖窿只适合男西装和男大衣,特点前胸比较平挺,手臂只能向前活动方便,向后不方便。

二、日本文化式男衬衣原型(一)、规格设计：胸围B=90cm 背长=43cm(二)、制图步骤：1.以B/2+10cm=55cm和背长43cm作长方形。

2.作袖窿深,从上平线往下量B/6+9cm=24cm作水平线。

3.以前胸宽为B/6 +5.5=20.5cm作竖直线。

4.以后背宽为B/6 +7=22cm 作竖直线。

5.作后领圈,后横领=B/20 +3.7=8.2cm,后直领=后横领/3=2.7cm，直领抬高量0.3cm,然后画顺后领窝弧。

6.画后肩线,上平线往背宽线下量后横领/6=1.3cm ,与后领肩点连线,然后延长1.5cm. 即为后肩线长。

7.作前领圈,前横领=后横领-0.5=7.7cm,前直领=后横领=8.2cm。

8.前肩线长=后肩线长-1cm ,由上平线往胸宽线下量后横领/3+1cm。

9.画顺袖窿呈葡萄形,葡萄形袖窿手臂前后活动方便,但胸宽会有一定的松量,适合所有的女装和男西装,男大衣以外的男装。

10.前下份=后横领/6 +0.4cm=1.7cm。

衬衫结构制图第一次课女上衣原型纸样设计操作（一）一、训练目标1、掌握女上衣原型纸样设计。

二、目的分析实践女上衣原型纸样设计的方法，提高学生纸样设计的能力。

三、实施活动（一）课前准备打样纸、铅笔、橡皮、专用打样工具（二）结构制图操作（见教材图P90-91页）cm2.制图操作(1)基础线○1以人体的背长尺寸为长、B/2+5cm为宽作长方形。

其中5cm 是半身胸围的放松量，全身胸围的放松量是10cm。

○2袖窿深线：从长方形的上平线向下取B/6+7cm找点，过该点作一条水平线。

○3侧缝辅助线：在下平线，将长方形的宽二等分，过等分点作垂线至袖窿深线。

○4背宽线：在袖窿线上，距后中心线B/6+4.5cm作一条垂直线。

○5胸宽线：在袖窿线上，距前中心线B/6+3cm作一条垂直线。

(2)图2-2-3○6后横开领：在上平线上，距后中心线B/20+2.9cm找点，该点与后颈点之间的距离即为后○7○8后领口弧线：过后颈侧点和后横开领靠近后中线的等分点画一条圆顺的弧线。

注意弧线在后中心处必须与后中线成直角。

○9”的距离找点，过该点向右取定数2cm，该点就是样板的肩点，再直线连接肩点和侧颈点。

○10前横开领：在上平线，距前中线“”的位置。

通常服装的前后横开领可以相等或前横开领略小。

○11前直开领：在前中线，距上平线“+1cm”取点，该点即为样板的前颈点。

○12前领口弧线：以前横开领和前直开领的长度为长和宽，作一长方形。

在长方形的垂直线上距上平线0.5cm为样板的前颈侧点，弧线连接前颈侧点和前颈点，弧线最凹处距长方形的直角点为1/2大减0.3cm,即“”。

○13前肩线：先测出后肩线的长度，用符号“?”代替。

然后再胸宽线上，距上平线两倍”的距离找点，过该点作一条短的水平线，最后以前颈侧点为圆心，“?-1.8cm”的尺寸为半径在短的水平线上取“●+0.5cm”定点，该点作为画后袖窿弧线的辅助点；在前胸宽线与袖窿深线组成直角的角平分线上取“●”定点，该直线即为前肩线。

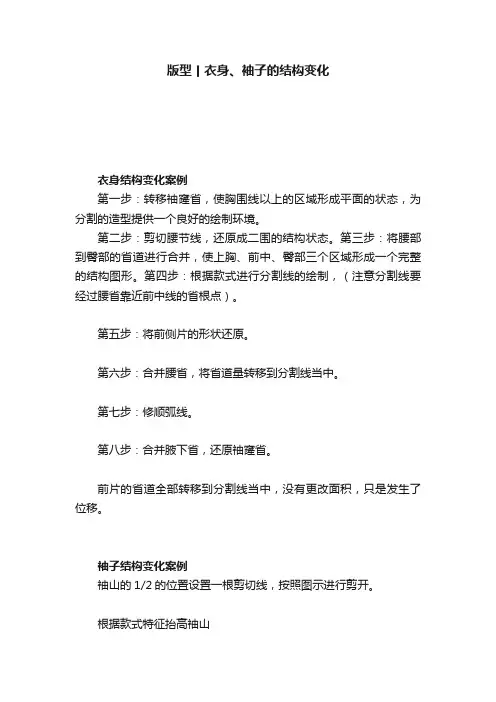

版型丨衣身、袖子的结构变化衣身结构变化案例第一步：转移袖窿省，使胸围线以上的区域形成平面的状态，为分割的造型提供一个良好的绘制环境。

第二步：剪切腰节线，还原成二围的结构状态。

第三步：将腰部到臀部的省道进行合并，使上胸、前中、臀部三个区域形成一个完整的结构图形。

第四步：根据款式进行分割线的绘制，（注意分割线要经过腰省靠近前中线的省根点）。

第五步：将前侧片的形状还原。

第六步：合并腰省，将省道量转移到分割线当中。

第七步：修顺弧线。

第八步：合并腋下省，还原袖窿省。

前片的省道全部转移到分割线当中，没有更改面积，只是发生了位移。

袖子结构变化案例袖山的1/2的位置设置一根剪切线，按照图示进行剪开。

根据款式特征抬高袖山修正袖山用省道将袖山增加的量进行消除分散合并省道合并肘省修顺结构线1什么是原型“原型”，有的国家也称之为“基本纸样”或“样板”，就是以测量实际的人体尺寸为基础，建立的服装基础纸样。

来，我们顾名思义一下。

原，在《说文解字》中写道：原，水泉本也。

意通“源”，可以解释为最初的、本来的；型，本义是铸造器物用的模子。

合在一起，用于服装结构语境，我们可以把“原型”理解为制作服装所用的最根本的模型，且服装原型是服装版型的基础。

类比于学武，那就是万变不离其宗，从小练起的基本功——扎马步站桩~原型学得好，人体的三维立体造型和细部尺寸烂熟于心，再去打一些变化款式so easy！2几大原型的介绍与比较日本新文化式原型日本新文化式原型结构制图去除标注后：日本新文化式原型结构制图（简化版）东华原型东华原型的结构制图如下：▲东华原型结构制图刘瑞璞新女装原型（北京服装学院）刘瑞璞新女装原型的结构制图如下：刘瑞璞原型结构制图三种原型的比较相同点差异点为体现直观可比性，以160/84A为例，胸围放松量均为12cm，背长均为37.5cm，推算出３种原型各部位尺寸。

三种原型各部位尺寸比较若将160/84A规格的3种原型制作成样衣，进行观察分析。

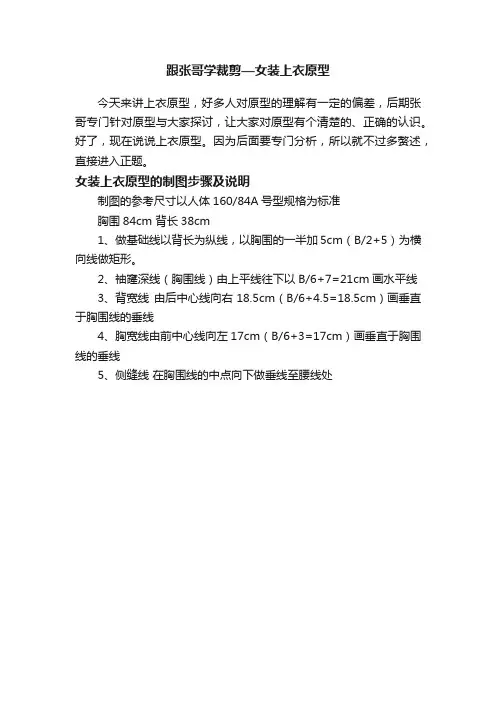

跟张哥学裁剪—女装上衣原型今天来讲上衣原型，好多人对原型的理解有一定的偏差，后期张哥专门针对原型与大家探讨，让大家对原型有个清楚的、正确的认识。

好了，现在说说上衣原型。

因为后面要专门分析，所以就不过多赘述，直接进入正题。

女装上衣原型的制图步骤及说明制图的参考尺寸以人体160/84A号型规格为标准胸围84cm 背长38cm1、做基础线以背长为纵线，以胸围的一半加5cm（B/2+5）为横向线做矩形。

2、袖窿深线（胸围线）由上平线往下以B/6+7=21cm画水平线3、背宽线由后中心线向右18.5cm（B/6+4.5=18.5cm）画垂直于胸围线的垂线4、胸宽线由前中心线向左17cm（B/6+3=17cm）画垂直于胸围线的垂线5、侧缝线在胸围线的中点向下做垂线至腰线处6、后领窝线和后肩斜线后领窝线以后中心线与上平线交叉点向右7cm（B/12=7）定出后领窝宽，并以其1/3宽往上定出后领窝高，再按图画顺后领窝弧线。

后肩斜线背宽线与上平线交叉点往下一个后领窝高，再向右2cm 画出，此为肩宽点。

连接侧劲点与肩宽点，即为后肩斜线。

7、前领窝线和前肩斜线前领窝线以前中心线和上平线交叉点向左画出6.8cm（后领窝宽-0.2=6.8cm），并向下画出8cm（后领窝宽+1=8cm），做辅助线。

两等分前领窝宽，并以其1/2-0.3做角平分线。

前侧劲点下落0.5cm，并按图画顺前领窝线。

前肩斜线在胸宽线和上平线交叉点向下2个后领窝宽再向左画水平线，然后从前侧劲点以（后肩斜线-1.8cm）为尺寸与水平线相交，即为前肩斜线。

8、袖窿弧线后袖窿弧线分别两等分后袖窿深和后袖窿宽，并以后袖窿宽的1/2+0.5cm做角分线，按图所示画顺后袖窿线前袖窿弧线两等分前袖笼深线，并以后袖窿宽的1/2做角分线，按图所示画顺前袖窿线9、侧缝线修正把侧缝线与腰线交叉点向后偏2cm，按图画出。

10、胸高点(BP)由前胸宽的中点向左移0.7cm，并以此点向下垂直4cm，即为胸高点，如图所示。

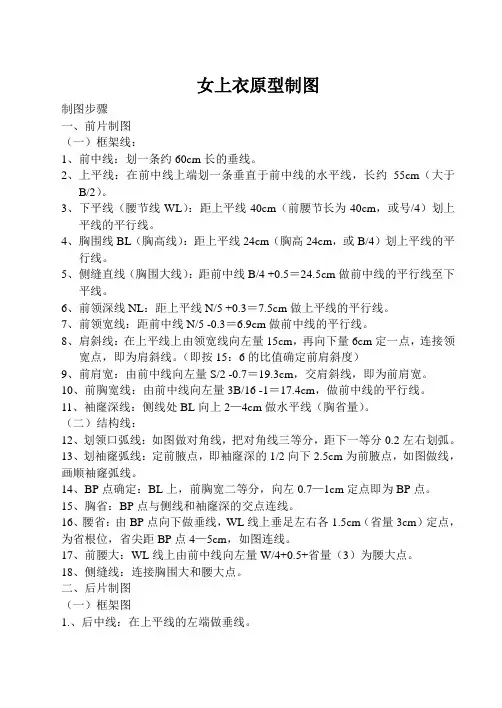

女上衣原型制图制图步骤一、前片制图（一）框架线：1、前中线：划一条约60cm长的垂线。

2、上平线：在前中线上端划一条垂直于前中线的水平线，长约55cm（大于B/2）。

3、下平线（腰节线WL）：距上平线40cm（前腰节长为40cm，或号/4）划上平线的平行线。

4、胸围线BL（胸高线）：距上平线24cm（胸高24cm，或B/4）划上平线的平行线。

5、侧缝直线（胸围大线）：距前中线B/4 +0.5＝24.5cm做前中线的平行线至下平线。

6、前领深线NL：距上平线N/5 +0.3＝7.5cm做上平线的平行线。

7、前领宽线：距前中线N/5 -0.3＝6.9cm做前中线的平行线。

8、肩斜线：在上平线上由领宽线向左量15cm，再向下量6cm定一点，连接领宽点，即为肩斜线。

（即按15：6的比值确定前肩斜度）9、前肩宽：由前中线向左量S/2 -0.7＝19.3cm，交肩斜线，即为前肩宽。

10、前胸宽线：由前中线向左量3B/16 -1＝17.4cm，做前中线的平行线。

11、袖窿深线：侧线处BL向上2—4cm做水平线（胸省量）。

（二）结构线：12、划领口弧线：如图做对角线，把对角线三等分，距下一等分0.2左右划弧。

13、划袖窿弧线：定前腋点，即袖窿深的1/2向下2.5cm为前腋点，如图做线，画顺袖窿弧线。

14、BP点确定：BL上，前胸宽二等分，向左0.7—1cm定点即为BP点。

15、胸省：BP点与侧线和袖窿深的交点连线。

16、腰省：由BP点向下做垂线，WL线上垂足左右各1.5cm（省量3cm）定点，为省根位，省尖距BP点4—5cm，如图连线。

17、前腰大：WL线上由前中线向左量W/4+0.5+省量（3）为腰大点。

18、侧缝线：连接胸围大和腰大点。

二、后片制图（一）框架图1.、后中线：在上平线的左端做垂线。

2、上平线、下平线、BL、与前片相同。

3、后侧缝直线（后胸围大线）：距后中线B/4 -0.5＝23.5cm做后中线的平行线。
