汽车常用的电路元件名称及作用汽车是现代社会中人们出行的重要工具之一，而汽车的正常运行离不开各种电路元件的支持。
本文将介绍一些汽车常用的电路元件及其作用。
1. 蓄电池（Battery）蓄电池是汽车电路中最重要的一个元件，它为整个车辆的电力系统提供能量。
蓄电池主要用于启动发动机和供应电力给各个电器设备，如车灯、音响、空调等。
蓄电池一般由铅酸电池组成，具有较高的电压和容量。
2. 发电机（Generator）发电机是汽车电路中的另一个重要元件，它负责在发动机运转时产生电能，供给整个车辆电路系统使用，并将多余的电能充电到蓄电池中。
发电机一般由交流发电机或直流发电机组成，通过机械能转换为电能。
3. 起动机（Starter motor）起动机是汽车电路中的关键元件，它负责启动发动机。
当驾驶员转动钥匙启动汽车时，起动机会通过电力将发动机的曲轴转动，使其开始工作。
起动机一般由电动机和齿轮传动装置组成。
4. 点火线圈（Ignition coil）点火线圈是汽车点火系统中的重要元件，它将蓄电池提供的低电压转换为高电压，用于点火火花塞。
点火线圈的作用是将电能转换为高压电能，以点燃汽车发动机燃烧室内的燃料混合物，使发动机正常运转。
5. 点火火花塞（Spark plug）点火火花塞是汽车点火系统中的关键部件，它负责将点火线圈提供的高电压电能转换为火花，点燃发动机燃料混合物。
点火火花塞的正常工作对于发动机的正常运行至关重要。
6. 传感器（Sensor）传感器是汽车电路中的重要元件，它可以感知、检测车辆各种参数，并将其转换为电信号输出。
常见的传感器包括温度传感器、压力传感器、氧气传感器等。
传感器的作用是为车辆的控制系统提供准确的参数数据，从而实现对车辆性能和安全的监测和控制。
7. 保险丝（Fuse）保险丝是汽车电路中的安全保护元件，它通过熔断来保护电路免受过载或短路等故障的损坏。
当电路中发生故障时，保险丝会自动断开电路，防止电流过大引起设备损坏或火灾等危险。

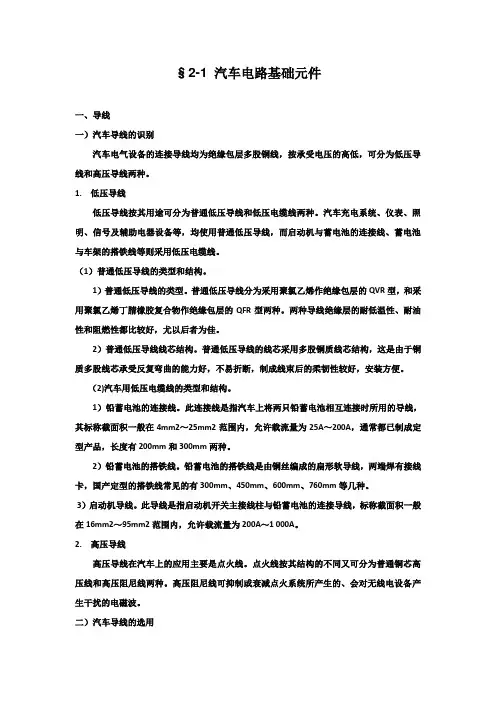

§2-1汽车电路基础元件一、导线一）汽车导线的识别汽车电气设备的连接导线均为绝缘包层多股铜线，按承受电压的高低，可分为低压导线和高压导线两种。
1. 低压导线低压导线按其用途可分为普通低压导线和低压电缆线两种。
汽车充电系统、仪表、照明、信号及辅助电器设备等，均使用普通低压导线，而启动机与蓄电池的连接线、蓄电池与车架的搭铁线等则采用低压电缆线。
（1）普通低压导线的类型和结构。
1）普通低压导线的类型。
普通低压导线分为采用聚氯乙烯作绝缘包层的QVR型，和采用聚氯乙烯丁腈橡胶复合物作绝缘包层的QFR型两种。
两种导线绝缘层的耐低温性、耐油性和阻燃性都比较好，尤以后者为佳。
2）普通低压导线线芯结构。
普通低压导线的线芯采用多股铜质线芯结构，这是由于铜质多股线芯承受反复弯曲的能力好，不易折断，制成线束后的柔韧性较好，安装方便。
（2)汽车用低压电缆线的类型和结构。
1）铅蓄电池的连接线。
此连接线是指汽车上将两只铅蓄电池相互连接时所用的导线，其标称截面积一般在4mm2～25mm2范围内，允许载流量为25A～200A，通常都已制成定型产品，长度有200mm和300mm两种。
2）铅蓄电池的搭铁线。
铅蓄电池的搭铁线是由铜丝编成的扁形软导线，两端焊有接线卡，国产定型的搭铁线常见的有300mm、450mm、600mm、760mm等几种。
3）启动机导线。
此导线是指启动机开关主接线柱与铅蓄电池的连接导线，标称截面积一般在16mm2～95mm2范围内，允许载流量为200A～1 000A。
2. 高压导线高压导线在汽车上的应用主要是点火线。
点火线按其结构的不同又可分为普通铜芯高压线和高压阻尼线两种。
高压阻尼线可抑制或衰减点火系统所产生的、会对无线电设备产生干扰的电磁波。
二）汽车导线的选用1. 低压导线的选用（1)普通低压导线的选用。
汽车上各种用电设备所用的连接导线，通常是根据其负载电流大小来适当选择不同截面积的导线的。
其选取原则为：长时间工作的用电设备可选用实际载流量为导线载流量的60％的导线，短时间工作的用电设备可选用实际载流量为导线载流量60％～100％之间的导线。
常见的汽车电路基本元件认识导线、线束、熔断器、插接器、各种开关和继电器等他们都属于汽车电路的基本元件，汽车电路的基本组成部分。
今天小编就来普及一下他们的基本知识。
1.导线导线有低压导线和高压导线。
选线因素：绝缘、通过电流的大小和机械强度。
且应用条件不同，三个因素各有侧重，例如：高压电路：根据耐上千至上万伏高压的绝缘要求选用，采用线芯截面积小，但绝缘包层很厚的电线。
低压电路电路：根据工作电流大小和机械强度选择。
随着汽车上使用的电器增多，导线数量增多，为便于安装和检修，采用双色线，主色为基础色，辅色为环布导线的条色带或螺旋色带，且标注时主色在前，辅色在后。
导线的颜色及表示方法2.线束在汽车上，为了使线路条理清晰，安装方便和保护导线绝缘，汽车导线除高压线和蓄电池导线外，都用绝缘材料如薄聚氯乙稀带缠绕包扎成束，称为线束。
安装线束时，应注意事项如下：（1）线束应用卡簧和绊钉固定，以免松动磨坏；（2）线束在拐弯处或有发生相对移动的部件不应拉得太紧。
（3）在穿过洞口和绕过锐角处，应用橡皮、毛毡类垫子或套管保护，使其不被磨损而造成搭铁、短路甚至酿成火灾等危险；（4）各个接线端子必须连接可靠、接触良好。
3.插接器连接器可分以下几类：第一类是连接线束和电器元件;第二类是连接线束与线束；第三类是线束与车身的连接;第四类是过渡连接，将连接器中需要连接的导线用短接端子连接起来。
为便于接线，汽车线束中各导线端头均焊有接线卡，并在导线与接线卡连接处套以绝缘管，经常拆卸的接线卡一般取开口式，而拆卸机会少的接线卡则常采用闭口式，如图所示。
4.继电器、电路保护装置和中央接线盒1）继电器继电器有功能继电器和电路控制继电器两种。
如闪光继电器、刮水器间歇继电器属功能继电器。
电路控制继电器在汽车上常见的有前照灯继电器、雾灯继电器、起动继电器、喇叭继电器、减荷继电器等。
其作用是通过开关的小电流控制继电器，继电器触点闭合后大电流直接供给用电器，保护开关触点不被烧蚀。
