汽车电路基本知识解析目录一、汽车电路概述 (2)1.1 汽车电路的定义与组成 (3)1.2 汽车电路的特点与作用 (4)二、汽车电路的基本元件 (6)2.1 点火系统 (7)2.1.1 点火线圈 (8)2.1.2 火花塞 (9)2.2 蓄电池 (10)2.3 发电机 (12)2.4 开关与继电器 (13)2.5 电线与线束 (14)三、汽车电路图 (15)3.1 汽车电路图的类型 (17)3.2 汽车电路图的绘制标准 (18)3.3 汽车电路图的阅读方法 (19)四、汽车电路的检测与维修 (21)4.1 常用检测工具与方法 (21)4.2 常见故障诊断与处理 (23)4.3 汽车电路的维修技巧 (24)五、汽车电路系统的保护与安全性 (26)5.1 继电器与保险丝的保护作用 (27)5.2 接地系统的设计与维护 (28)5.3 安全开关与预警系统 (29)六、汽车电路的新技术与智能化 (30)6.1 电动汽车电路系统特点 (32)6.2 智能驾驶辅助系统中的电路应用 (33)6.3 高性能汽车电路设计理念 (35)七、汽车电路实例解析 (36)7.1 汽油发动机电路系统 (37)7.2 柴油发动机电路系统 (38)7.3 电气化混合动力汽车电路系统 (39)7.4 自动变速器电路系统 (41)7.5 制动系统电路系统 (42)7.6 转向系统电路系统 (43)7.7 空调系统电路系统 (44)7.8 辅助电器电路系统 (46)一、汽车电路概述汽车电路是车辆内部各电气系统的重要组成部分，负责传输和调控电能，确保发动机、车身、灯光等各个部件的正常工作。

汽车电路的设计和施工要求极为严格，必须符合相关法规和标准，以确保行车的安全性和可靠性。

现代汽车电路通常采用电子控制单元（ECU）作为核心控制部件，实现对各个电器设备的集中控制和管理。

ECU通过传感器获取车辆运行状态信息，并根据设定的程序对这些信息进行处理，然后输出控制信号，精确控制执行器的工作状态，从而实现汽车的智能化控制。

汽车电路知识一、整车电路的组成汽车整车电路通常有电源电路、起动电路、点火电路、照明与灯光信号装置电路、仪表信息系统电路、辅助装置电路和电子控制系统电路组成。

1、电源电路也称充电电路，是由蓄电池、发电机、调节器及充电指示装置等组成的电路，电能分配（配电）及电路保护器件也可归入这一电路。

2、起动电路是由起动机、起动继电器、起动开关及起动保护电路组成的电路。

也可将低温条件下起动预热的装置及其控制电路列入这一电路内。

3、点火电路是汽油发动机汽车特有的电路。

它由点火线圈、分电器、电子点火控制器、火花塞及点火开关组成。

微机控制的电子点火控制系统一般列入发动机电子控制系统中。

4、照明与灯光信号装置电路是由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯、车内照明灯及有关控制继电器和开关组成的电路。

5、仪表信息系统电路是由仪表及其传感器、各种报警指示灯及控制器组成的电路。

6、辅助装置电路是由为提高车辆安全安性、舒适性等而设置的各种电器装置组成的电路。

辅助电器装置的种类随车型不同而有所差异，汽车档次越高，辅助电器装置越完善。

一般包括风窗刮水及清洗装置、风窗除霜（防雾）装置、空调装置、音响装置等。

较高级车型上还装有车窗电动举升装置、电控门锁、电动座椅调节装置和电动遥控后视镜等。

电子控制安全气囊归入电子控制系统。

7、电子控制系统电路主要有发动机控制系统（包括燃油喷射、点火、排放等控制）、自动变速器及恒速行驶控制系统、制动防抱死系统、安全气囊控制系统等电路组成。

二、三种电路图1、布线图布线图识按照汽车电器在车身上的大体位置来进行布线的。

其特点是：全车的电器（即电器设备）数量明显且准确，电线的走向清楚，有始有终，便于循线跟踪，查找起来比较方便。

它按线束编制将电线分配到各条线束中去与各个插件的位置严格对号。

在各开关附近用表格法表示了开关的接线与挡位控制关系，表示了熔断器与电线的连接关系，表明了电线的颜色与截面积。

布线图的缺点：图上电线纵横交错，印制版面小则不易分辨,版面过大印装受限制；读图、画图费时费力，不易抓住电路重点、难点；不易表达电路内部结构与工作原理。

汽车电路知识点总结1. 电路基础知识电路是由电源、导线和负载组成的。

电源提供电流，导线是输送电流的通道，负载是消耗电流的设备。

在汽车电路中，电源通常是由蓄电池提供，负载包括灯光、电动机、音响等。

汽车电路设计中，通常需要考虑电压、电流和电阻的关系，以确保电路正常工作。

2. 电路元件汽车电路中常见的元件包括电源、开关、保险丝、继电器、电阻、电容、电感等。

其中，保险丝用于保护电路不受过载损坏，继电器用于控制大功率设备的开关，电阻用于限流和分压，电容用于滤波和储能，电感用于抑制电磁干扰。

这些元件在汽车电路中起着重要的作用，需要合理选型和使用。

3. 电路结构汽车电路通常包括主电路、辅助电路和控制电路。

主电路是汽车电路的主要部分，包括起动电路、充电电路、点火系统等；辅助电路包括空调、车窗升降、音响等设备的电路；控制电路包括传感器、控制器、仪表盘等的电路。

这些电路之间相互配合，共同实现汽车的各种功能。

4. 电路故障诊断汽车电路故障常见的表现包括灯光暗淡、启动困难、电路短路等。

诊断汽车电路故障需要使用万用表、示波器、线路图等工具。

通过逐步排查电路元件，检测电压、电流、电阻的数值，可以找到故障原因并进行修复。

在汽车维修中，电路故障诊断是一个重要的技能，能够提高维修效率和质量。

5. 电气安全在汽车维修中，涉及到电路工作时需要注意电气安全。

首先，要确保车辆处于停止状态，蓄电池断开并通过接地线接地，以防止触电伤人。

其次，在进行电路工作时需要使用绝缘工具、佩戴绝缘手套，并注意避免在潮湿环境下进行电路工作。

另外，对于高压部件如空调系统和混合动力系统，更需要谨慎操作，以免发生意外。

6. 汽车电子系统随着汽车电子技术的不断发展，现代汽车的电子系统也得到了不断升级。

智能化、自动化、安全性、舒适性等需求不断准确，汽车电子系统的功能和复杂性也在不断增加。

包括汽车电子控制单元(ECU)、车载网络通信(CAN)、车载娱乐系统、车载导航系统、车辆诊断系统等。

汽车电路入门基础知识
汽车电路是指汽车内部所使用的电器和电子设备的电路。

了解汽车电路的基础知识对于维修和保养汽车非常重要。

1. 电压：汽车电路中的电压通常在12V左右。

2. 电流：每个电子设备都需要一定的电流来正常工作。

电流的大小取决于设备的功率和电压。

3. 电阻：电阻是电路中的一种元件，用于限制电流的流动。

它通常用欧姆（Ω）作为单位。

4. 电源：汽车电路中的电源通常是电池。

发动机工作时，电池会充电，以保持电力供给。

5. 保险丝：保险丝是一种电气保护装置，用于防止电路过载或短路。

当电路中的电流超过保险丝的额定电流时，保险丝就会熔断，切断电流。

6. 开关：开关用于控制电路的通断，将电气设备连接或断开电源。

7. 线路：汽车电路中的线路是电气设备之间的连接。

线路通常由电线和接线头组成。

8. 传感器：传感器是一种电子设备，可以监测汽车系统的变化并将其转换为电信号，例如车速传感器、氧气传感器等。

以上是汽车电路的基础知识，了解这些知识可以更好地理解汽车电路，便于更好地进行维修和保养。

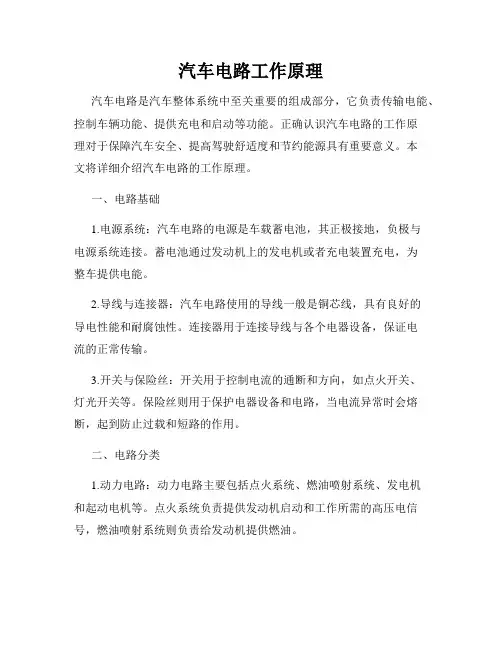

汽车电路工作原理汽车电路是汽车整体系统中至关重要的组成部分，它负责传输电能、控制车辆功能、提供充电和启动等功能。

正确认识汽车电路的工作原理对于保障汽车安全、提高驾驶舒适度和节约能源具有重要意义。

本文将详细介绍汽车电路的工作原理。

一、电路基础1.电源系统：汽车电路的电源是车载蓄电池，其正极接地，负极与电源系统连接。

蓄电池通过发动机上的发电机或者充电装置充电，为整车提供电能。

2.导线与连接器：汽车电路使用的导线一般是铜芯线，具有良好的导电性能和耐腐蚀性。

连接器用于连接导线与各个电器设备，保证电流的正常传输。

3.开关与保险丝：开关用于控制电流的通断和方向，如点火开关、灯光开关等。

保险丝则用于保护电器设备和电路，当电流异常时会熔断，起到防止过载和短路的作用。

二、电路分类1.动力电路：动力电路主要包括点火系统、燃油喷射系统、发电机和起动电机等。

点火系统负责提供发动机启动和工作所需的高压电信号，燃油喷射系统则负责给发动机提供燃油。

2.照明电路：照明电路包括车辆外部和内部的照明设备，如前照灯、尾灯、仪表盘灯等。

照明电路影响车辆行驶安全以及驾驶员的驾驶体验。

3.信号电路：信号电路控制车辆的各种显示和警示装置，如转向信号灯、制动灯、倒车雷达等。

它们通过电路传输指令，让驾驶员和其他行车参与者了解车辆的意图或状态。

4.音频电路：音频电路包括收音机、音响等音频设备。

它们通过电路接收、放大和传输音频信号，提供驾驶乐趣和娱乐体验。

5.辅助电路：辅助电路包括雨刮器、空调、电动窗户等设备。

它们提供舒适和便利的功能，改善驾驶员和乘客的出行体验。

三、工作原理1.直流电流流动规律：汽车电路中使用的是直流电流，电流的流动方向是从正极到负极。

在电路中，电源通过导线传输电能到各个设备，设备利用电流产生相应的功能。

2.电路的串并联：在汽车电路中，设备可以串联和并联。

串联电路中电流只有一条通路，电流强度相同，电压会按照串联元件的电阻之和分配。

汽车电路基础元件一、导线与线束(一)导线汽车电系的导线有低压线和高压线两种。

低压线中又有普通线、屏蔽线、起动电缆和蓄电池搭铁电缆之分；高压线又有铜芯线和阻尼线之分。

1．低压导线(1)普通低压导线为铜质多丝软线，根据外皮绝缘包层的材料不同又分为QVR型(聚氯乙烯绝缘包层)和QFR型(聚氯乙烯一丁腈复合绝缘包层)两种。

导线的截面主要根据用电设备的工作电流进行选择。

但是对功率很小的电器，仅从工作电流的大小来选择导线，其截面将太小，机械强度差，易于拆断，因此汽车电系中所用的导线截面至少不得小于0．5mm2。

汽车用低压导线的结构与规格见表7—1。

其允许载流量见表7-2。

汽车12V电系主要电路导线截面的推荐值见表7—3。

表7-1 低压导线的结构和规格标称截面／mm2 线芯结构绝缘层标称厚度／mm电线最大外径根数单根直径／mm0．5 0．6 2．2 0．6 0．6 2．30．8 7 0．39 0．6 2．51．0 7 0．43 0．6 2．61．5 17 0．52 0．6 2．92．5 19 0．41 0．8 3．84 19 0．52 0．8 4．46 19 0．64 0．9 5．28 19 0．74 0．9 5．710 49 ·0．52 1．0 6．916 49 0．64 1．0 8．025 98 0．58 1．2 10．30．5835 1331．2 11．3，50 133 0．68 1．4 13．3表7-2 低压导线允许载流量导线标0．5 0．8 1．0 1．5 2．5 3．0 4．0 6．0 10 13 称截面／mm2允许载11 14 20 22 25 35 50 60 流量／A表7-3 汽车12V电系主要电路导线截面推荐值电路名称标称截面／mm2尾灯、指示灯、仪表灯、牌照灯、刮水器电0．5动机、电钟转向灯、制动灯、停车灯、分电器0．8前照灯的近光、电喇叭(3A以下) 1，0前照灯的近光、电喇叭(3A以上) 1．5其他5A以上的电路1．5--4电热塞4--6电源线4--25起动电路·16--95随着汽车电器的增多，导线数量也不断增加，为了便于维修，低压导线常以不同的颜色加以区分。

汽车电路分析目录一、汽车电路基础 (2)1.1 汽车电路的组成 (2)1.2 汽车电路的基本原理 (4)1.3 汽车电路图的基本符号 (5)二、汽车电器设备 (6)2.1 发电机 (7)2.2 起动机 (8)2.3 电压调节器 (8)2.4 电流调节器 (10)2.5 电容器 (11)2.6 继电器 (12)三、汽车电路分析方法 (13)3.1 电路图的阅读技巧 (14)3.2 电路的识别与分析步骤 (15)3.3 电路故障诊断方法 (17)四、汽车电路实例分析 (18)4.1 启动电路分析 (19)4.2 供电电路分析 (21)4.3 刹车电路分析 (22)4.4 照明电路分析 (23)4.5 信号电路分析 (24)4.6 驾驶辅助系统电路分析 (26)五、汽车电路维修与保养 (27)5.1 电路维修基本知识 (29)5.2 常见故障诊断与处理 (30)5.3 定期保养与维护 (32)六、汽车电路新技术 (33)6.1 智能汽车电路系统 (35)6.2 电动汽车电路系统 (36)6.3 自动驾驶辅助系统电路 (37)一、汽车电路基础汽车电路的组成：汽车电路是由电源、开关、导线、保险丝、继电器、电容器等元件组成的，用于实现电能的传输、分配、控制和保护的系统。

低压直流：汽车电路的电压一般为12V或24V，属于低压直流电源。

集成化：汽车电路通常采用集成化的设计，将各种电气设备连接在一起，方便管理和维修。

电磁兼容性：汽车电路设计需要考虑电磁兼容性，避免与其他电子设备产生干扰。

继电器：用于自动调节电路中的电阻和电流，如发电机继电器、空调继电器等。

电线：用于传输电能，要求具有良好的导电性能、绝缘性能和耐高温性能。

脉宽调制电路：通过调整脉冲信号的宽度来控制输出电压或电流的电路。

1.1 汽车电路的组成1导线：导线是汽车电路的基本组成部分，用于传输电能和信号。

导线的材质、直径和颜色都有严格的标准，以确保电路的安全性和可靠性。

第一章 汽车电工电子基础知识第一节 电路的基本知识一、电路的组成电路是电流通过的路径。

电路是一些电气设备，电器元件，按一定的方式组合起来，构成的电流的通路。

图1-1（a ）所示为由电池、小灯泡、开关和连接导线构成的一个简单电路。

当合上开关时，电池向外输出电流，电流流过小灯泡，小灯泡就会发光。

1、电路的组成 一般电路是由电源、负载、中间环节三部分组成。

（1）电源是提拱电能的装置，它把其他形式的能量转换为电能。

例如，干电池，发电机等。

（2）负载是取用电能的装置，是各种用电设备的总称．它把电能转换为其他形式的能量．例如：电灯、电炉、电动机等。

（３）导线、开关等称为中间环节。

用来传送，分配电能，控制电路的通断，保护电路安全正常运行。

(a) (b)图1-1灯泡发光的电路图二、电路的基本物理量1．电流电荷的定向移动形成电流，正电荷和负电荷的定向移动都形成电流。

在金属导体中，电流是自由电子有规则的定向运动形成。

电流的大小用电流强度来表示。

电流强度简称为“电流”，等于单位时间内通过某一导体横截面的电荷量，电流分两种，即直流电流和交流电流。

单位是安培，简称安，符号为A 。

2．电压和电位电压是电路中两点之间的电位差，它反映电场力对电荷做功的能力，数值上等于电场力把单位正电荷从电源的正极经外电路移到负极所做的功。

单位是伏特，简称伏，符号为V 。

在电路中任意选一点为参考点，则某点到参考点的电压就叫做这一点（相对于参考点）的电位。

参考点在电路图中用符号“⊥”表示，如图1-2所示。

在电气设备和汽车中常用大地和机壳及汽车车身作为接地点。

电位用符号V 表示，如A 点电位记作V A 。

当选择O 点为参考点时，则V A =U AO 。

电路中某一点的电位实质上就是将单位正电荷从电路中的某一点移到参考点时获得或失去的能量大小。

电位与电压的关系：（1）电路中某一点的电位等于该点与参考点之间的电压。

因些，离开参考点讨论电位是没有意义的。

（2）参考点选的不同，电路中各点的电位值也不同，但是，任意两点之间的电压是不变的。
