汽车电路基本元件使用

汽车电路的组成及特点
汽车电路主要由电源、负载、导线、开关和保护元件等组成。

电源是汽车电路的源头，一般由发电机、蓄电池、点火开关和燃油泵等组成。

发电机能够为汽车电路提供电力，蓄电池则是汽车电路的储存设备，点火开关用于启动发动机，燃油泵能够将燃油输送到发动机内部。

同时，电源也是汽车电路的能量供给系统。

负载则是汽车电路的用电设备，如灯光、音响、电动窗、空调等。

负载会根据不同的驾驶情况进行不同功率的消耗。

同时，负载是汽车电路的功能实现系统。

导线是汽车电路中连接电源和负载的通信线路，主要负责电能的传输。

在汽车电路中，导线比较繁多，而且连接方式也有所不同。

一般分为电路分支和总线连接两种形式。

开关是汽车电路的控制系统，一般可分为电气式和机械式两种。

电气式开关运用的是电气信号的变化，机械式开关则是利用人类的动力来完成开关的操作。

保护元件是汽车电路的安全保障系统，一般包括保险丝、保险器、过热继电器等。

保护元件在汽车电路中的作用是当电路出现异常时，及时切断电源，保护电路及汽车设备的安全。

总体来说，汽车电路由发电机、蓄电池、点火开关、导线、负载、开关和保护元件等组成。

汽车电路的特点在于稳定、可靠、传输距离长、传递功率高和使用频率较高等。

同时，汽车电路还需要考虑到环境相对复杂，温度变化大等因素。

因此，在设计汽车电路时需要考虑到以上因素，构建更加完善的汽车电路系统。

《汽车电路图及其应用 20个基本电路图讲解》摘要：电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。

汽车电路图是将汽车电源、起动系统、点火系统、照明、仪表、电子控制装置及辅助装置，按照它们各自的工作特点及相互的内在联系，通过开关、导线、熔断器、继电器等连接起来所构成的一个完整的整体。

通过电路图可以知道实际电路的情况。

汽车电路图的表达方法有：线路图、电路原理图、线束图、接线图四种。

关键词：电路图；表达方法；应用一、汽车电路图概述电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。

通过电路图可以知道实际电路的情况。

这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了；在设计电路时，也可以从容地在纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功；而现在，我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高了工作效率。

汽车电路图是将汽车电源、起动系统、点火系统、照明、仪表、电子控制装置及辅助装置，按照它们各自的工作特点及相互的内在联系，通过开关、导线、熔断器、继电器等连接起来所构成的一个完整的整体。

汽车电路图是汽车电工、汽车电气技术员不可缺少的极其重要的维修资料，也是汽车专业的学生必须掌握的学习资料。

作为现代汽车电工，要想提高汽车电器理论水平，就要重视对汽车电路图的学习、掌握和应用。

组成汽车电路图的基本原则是在电工技术中所提到的电路“三要素”。

即：任何一条电路都得由电源、中间环节和负载组成。

电源包括交流发电机和蓄电池；中间环节包括开关、熔断器、继电器、导线……；负载包括喇叭、灯、电动机等各种用电设备。

维修汽车电器时，大家感到轿车电路不好修，难度大，其实只是轿车的“中间环节”略微复杂而已。

因此，在分析汽车电路时，一定要从汽车电路组成的三要素这基本原则出发，准确无误地任何一个系统电路的电源、中间环节和负载之间的内在联系和组成。

汽车电路知识点总结1. 电路基础知识电路是由电源、导线和负载组成的。

电源提供电流，导线是输送电流的通道，负载是消耗电流的设备。

在汽车电路中，电源通常是由蓄电池提供，负载包括灯光、电动机、音响等。

汽车电路设计中，通常需要考虑电压、电流和电阻的关系，以确保电路正常工作。

2. 电路元件汽车电路中常见的元件包括电源、开关、保险丝、继电器、电阻、电容、电感等。

其中，保险丝用于保护电路不受过载损坏，继电器用于控制大功率设备的开关，电阻用于限流和分压，电容用于滤波和储能，电感用于抑制电磁干扰。

这些元件在汽车电路中起着重要的作用，需要合理选型和使用。

3. 电路结构汽车电路通常包括主电路、辅助电路和控制电路。

主电路是汽车电路的主要部分，包括起动电路、充电电路、点火系统等；辅助电路包括空调、车窗升降、音响等设备的电路；控制电路包括传感器、控制器、仪表盘等的电路。

这些电路之间相互配合，共同实现汽车的各种功能。

4. 电路故障诊断汽车电路故障常见的表现包括灯光暗淡、启动困难、电路短路等。

诊断汽车电路故障需要使用万用表、示波器、线路图等工具。

通过逐步排查电路元件，检测电压、电流、电阻的数值，可以找到故障原因并进行修复。

在汽车维修中，电路故障诊断是一个重要的技能，能够提高维修效率和质量。

5. 电气安全在汽车维修中，涉及到电路工作时需要注意电气安全。

首先，要确保车辆处于停止状态，蓄电池断开并通过接地线接地，以防止触电伤人。

其次，在进行电路工作时需要使用绝缘工具、佩戴绝缘手套，并注意避免在潮湿环境下进行电路工作。

另外，对于高压部件如空调系统和混合动力系统，更需要谨慎操作，以免发生意外。

6. 汽车电子系统随着汽车电子技术的不断发展，现代汽车的电子系统也得到了不断升级。

智能化、自动化、安全性、舒适性等需求不断准确，汽车电子系统的功能和复杂性也在不断增加。

包括汽车电子控制单元(ECU)、车载网络通信(CAN)、车载娱乐系统、车载导航系统、车辆诊断系统等。

汽车电器---完整电路.电气部件目标完成本课程的学习后，将能够：•懂得一个完整的电路。

•识别构成一个完整电路的各个组件。

•识别基本类型的电路：串联，并联，混联•说明一个完整电路的理论和工作原理完整电路电是流经一个完整电路的电流。

一台现代车辆包含有上千个单独的电路，其中某些电路非常复杂，但其工作原理都是相同的。

若要构成一个完整的电路，就必须有电源、导体、负载和地线。

绝大多数的汽车电路均包括：•电源(电瓶或发电机)•导体(导线或电缆)•接地通路(车底盘与电瓶接地电缆)•负载(灯泡或电机)•保护装置(保险或断路器)•控制装置(开关或继电器)无论电路构成组件的数量有多少，或其位置如何，电流总是在一个完整回路中流动。

在汽车电路中，电流从电源出发经由负载，然后回到地线。

示意图显示了一个标准汽车电路的电流通路。

标准汽车电路组件1．电源2．导体3．保险4．开关5．负载6．底盘地线一个完整电路的组件导体使电流能够顺畅流动的介质就是导体。

铜是汽车上常用的导体。

有关影响导体导电性的因素，我们在前面的章节中已经讨论过了。

电源一个电路中的电源提供电压，或电压力。

汽车的电源为电瓶和发电机。

负载装置一个负载将电流转换为热能、光能或动力。

负载例子包括后窗除雾器(热能)、灯泡(光能)和电力(动力)。

如图所示，负载的符号表示前大灯，或其他照明装置。

电路中的负载装置接地通路地线使电路通路回到电源，以构成一个完整的回路。

电路地线侧的电势位差最低。

在绝大多数车辆上，电瓶的负极侧与地线连通。

在一台车辆上，使用独立的接地导线将每个系统与电瓶相连接是不实际的。

一个“车体地线”即可以使绝大多数的汽车电路形成完整的回路。

车体地线是利用车辆的车体、发动机、或车架使电路通路回到电源。

这些部件的钢是电路的优良回路。

车体地线控制装置诸如开关或继电器等控制装置通过在电路中的某个特定点接通或切断电流，使得一个电路更具有使用性。

一个电路中处于闭合状态的开关可形成一个完整通路，使电流顺畅流过。

汽车常用的电路元件名称及作用汽车是现代社会中人们出行的重要工具之一，而汽车的正常运行离不开各种电路元件的支持。

本文将介绍一些汽车常用的电路元件及其作用。

1. 蓄电池（Battery）蓄电池是汽车电路中最重要的一个元件，它为整个车辆的电力系统提供能量。

蓄电池主要用于启动发动机和供应电力给各个电器设备，如车灯、音响、空调等。

蓄电池一般由铅酸电池组成，具有较高的电压和容量。

2. 发电机（Generator）发电机是汽车电路中的另一个重要元件，它负责在发动机运转时产生电能，供给整个车辆电路系统使用，并将多余的电能充电到蓄电池中。

发电机一般由交流发电机或直流发电机组成，通过机械能转换为电能。

3. 起动机（Starter motor）起动机是汽车电路中的关键元件，它负责启动发动机。

当驾驶员转动钥匙启动汽车时，起动机会通过电力将发动机的曲轴转动，使其开始工作。

起动机一般由电动机和齿轮传动装置组成。

4. 点火线圈（Ignition coil）点火线圈是汽车点火系统中的重要元件，它将蓄电池提供的低电压转换为高电压，用于点火火花塞。

点火线圈的作用是将电能转换为高压电能，以点燃汽车发动机燃烧室内的燃料混合物，使发动机正常运转。

5. 点火火花塞（Spark plug）点火火花塞是汽车点火系统中的关键部件，它负责将点火线圈提供的高电压电能转换为火花，点燃发动机燃料混合物。

点火火花塞的正常工作对于发动机的正常运行至关重要。

6. 传感器（Sensor）传感器是汽车电路中的重要元件，它可以感知、检测车辆各种参数，并将其转换为电信号输出。

常见的传感器包括温度传感器、压力传感器、氧气传感器等。

传感器的作用是为车辆的控制系统提供准确的参数数据，从而实现对车辆性能和安全的监测和控制。

7. 保险丝（Fuse）保险丝是汽车电路中的安全保护元件，它通过熔断来保护电路免受过载或短路等故障的损坏。

当电路中发生故障时，保险丝会自动断开电路，防止电流过大引起设备损坏或火灾等危险。

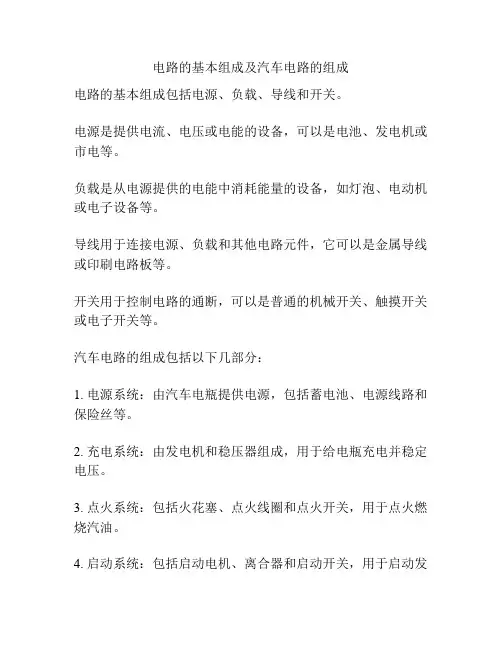

电路的基本组成及汽车电路的组成
电路的基本组成包括电源、负载、导线和开关。

电源是提供电流、电压或电能的设备，可以是电池、发电机或市电等。

负载是从电源提供的电能中消耗能量的设备，如灯泡、电动机或电子设备等。

导线用于连接电源、负载和其他电路元件，它可以是金属导线或印刷电路板等。

开关用于控制电路的通断，可以是普通的机械开关、触摸开关或电子开关等。

汽车电路的组成包括以下几部分：
1. 电源系统：由汽车电瓶提供电源，包括蓄电池、电源线路和保险丝等。

2. 充电系统：由发电机和稳压器组成，用于给电瓶充电并稳定电压。

3. 点火系统：包括火花塞、点火线圈和点火开关，用于点火燃烧汽油。

4. 启动系统：包括启动电机、离合器和启动开关，用于启动发
动机。

5. 灯光系统：包括前后大灯、转向灯、刹车灯等各种照明和信号灯。

6. 控制系统：包括发动机控制单元（ECU）、传感器和执行器，用于控制发动机的运行和排放。

7. 通信和娱乐系统：包括音响设备、收音机、GPS导航系统等，用于通信和娱乐。

以上仅为汽车电路的基本组成部分，不同车型和功能还可能有其他附加的电路组成。

汽车电路基础元件一、导线与线束(一)导线汽车电系的导线有低压线和高压线两种。

低压线中又有普通线、屏蔽线、起动电缆和蓄电池搭铁电缆之分；高压线又有铜芯线和阻尼线之分。

1．低压导线(1)普通低压导线为铜质多丝软线，根据外皮绝缘包层的材料不同又分为QVR型(聚氯乙烯绝缘包层)和QFR型(聚氯乙烯一丁腈复合绝缘包层)两种。

导线的截面主要根据用电设备的工作电流进行选择。

但是对功率很小的电器，仅从工作电流的大小来选择导线，其截面将太小，机械强度差，易于拆断，因此汽车电系中所用的导线截面至少不得小于0．5mm2。

汽车用低压导线的结构与规格见表7—1。

其允许载流量见表7-2。

汽车12V电系主要电路导线截面的推荐值见表7—3。

表7-1 低压导线的结构和规格标称截面／mm2 线芯结构绝缘层标称厚度／mm电线最大外径根数单根直径／mm0．5 0．6 2．2 0．6 0．6 2．30．8 7 0．39 0．6 2．51．0 7 0．43 0．6 2．61．5 17 0．52 0．6 2．92．5 19 0．41 0．8 3．84 19 0．52 0．8 4．46 19 0．64 0．9 5．28 19 0．74 0．9 5．710 49 ·0．52 1．0 6．916 49 0．64 1．0 8．025 98 0．58 1．2 10．30．5835 1331．2 11．3，50 133 0．68 1．4 13．3表7-2 低压导线允许载流量导线标0．5 0．8 1．0 1．5 2．5 3．0 4．0 6．0 10 13 称截面／mm2允许载11 14 20 22 25 35 50 60 流量／A表7-3 汽车12V电系主要电路导线截面推荐值电路名称标称截面／mm2尾灯、指示灯、仪表灯、牌照灯、刮水器电0．5动机、电钟转向灯、制动灯、停车灯、分电器0．8前照灯的近光、电喇叭(3A以下) 1，0前照灯的近光、电喇叭(3A以上) 1．5其他5A以上的电路1．5--4电热塞4--6电源线4--25起动电路·16--95随着汽车电器的增多，导线数量也不断增加，为了便于维修，低压导线常以不同的颜色加以区分。

汽车电路的组成、控制元件汽车电路三要素；电源、负载、中间环节电源电路、起动电路、点火电路、空调控制电路、仪表电路、照明与信号电路辅助电器电路、电子控制系统电路汽车电路的控制元件控制开关、保护装置、导线、线束和连接器等、定义：利用各种符号和线条构成的图形。

汽车电路图常见的表达方式有线路图、原理图和线束图三种。

组成：（1）电源电路：由蓄电池、发电机及电压调节器和工作情况显示装置等组成，其主要任务是对全车所有用电设备供电并维持供电电压稳定。

（2）起动电路：由起动机、起动继电器、起动开关及起动保护装置等组成，其主其要任务是将发动机由静止状态转变为自行运转状态。

（3）点火电路由分电器、电子点火控制器、点火线圈、火花塞及点火开关等组成，其主要任务是控制并产生足以击穿火花塞电极间隙的电压，同时按发动机工作顺序将高压电送至各缸火花塞。

（4）空调控制电路由空调压缩机电磁离合器、空调控制器、控制开关及风机控制电路等组成，其主要任务是根据环境温度和空气质量控制调节车内的温度和空气质量，以满足乘员舒适度的要求。

（5）仪表电路由仪表、指示表、传感器、各种报警器及控制器等组成，其主要任务是控制各种仪表显示信息参数及报警。

（6）照明与信号电路由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯等及其控制继电器和开关组成，其主要任务是控制各种照明灯的启闭及各种信号的输出。

（7）辅助电器电路由各种辅助电器及其控制继电器和开关等组成，其主要任务是根据需要控制各种辅助电器的工作时机和工作过程。

（8）电子控制系统电路由电子控制器ECU根据车辆上所装用的电控系统内容不同采用不同的控制方式完成控制功能。

参考资料/html/8348.html。

电阻在汽车上的运用随着科技的不断发展，汽车已经成为了人们生活中不可或缺的一部分。

而在汽车的制造过程中，电子元器件的运用越来越广泛。

其中，电阻作为一种重要的电子元器件，在汽车中有着重要的应用。

一、电阻在汽车电路中的作用电阻作为一种常见的电子元器件，其主要作用是限制电流的大小，起到调节电路中电流和电压的作用。

在汽车电路中，电阻也扮演着同样的角色。

例如，汽车的灯光、喇叭等设备都需要通过电路来实现工作，而电阻则可以通过控制电流的大小来保证这些设备正常工作。

此外，电阻还可以起到保护电子元器件的作用。

在汽车电路中，有些元器件需要在特定的电压和电流下工作，而这些电流和电压可能会受到外界的干扰。

此时，电阻就可以通过控制电路中的电流大小，来保护这些元器件不受损坏。

二、电阻在汽车中的具体应用1. 发动机控制系统发动机控制系统是汽车最重要的系统之一，它对汽车的性能、燃油经济性以及排放等方面都有着重要的影响。

而电阻在发动机控制系统中也有着重要的应用。

例如，汽车的进气系统中会安装一些传感器，用来检测进气量和氧气含量等信息。

而这些传感器需要在特定的电压和电流下工作，这时电阻就可以通过控制电路中的电流大小，来保护这些传感器不受损坏。

2. 空调系统空调系统是汽车中另一个重要的系统，它可以为车内提供舒适的温度和湿度环境。

而在空调系统中，电阻也有着重要的应用。

例如，汽车的空调系统中会安装一些电磁阀，用来控制制冷剂的流动。

而这些电磁阀同样需要在特定的电压和电流下工作，这时电阻就可以通过控制电路中的电流大小，来保护这些电磁阀不受损坏。

3. 刹车系统刹车系统是汽车中最重要的安全系统之一，它能够保证汽车在紧急情况下能够及时停车。

而在刹车系统中，电阻也有着重要的应用。

例如，汽车的刹车系统中会安装一些传感器，用来检测刹车踏板的踩下程度和车轮的转速等信息。

而这些传感器同样需要在特定的电压和电流下工作，这时电阻就可以通过控制电路中的电流大小，来保护这些传感器不受损坏。

基础汽修电路知识点总结一、电路的分类1. 按功能分类汽车电路可以按照功能的不同分为动力电路、照明电路、通信电路和控制电路等。

动力电路主要用于驱动车辆的动力装置，如发动机、电动机等；照明电路用于提供车辆的照明功能，如前照灯、尾灯、转向灯等；通信电路用于实现车辆内部的通信功能，如音频设备、导航系统等；控制电路用于控制车辆各部件的工作状态，如发动机控制单元、变速器控制单元等。

2. 按电流类型分类根据电流的不同，汽车电路可以分为直流电路和交流电路。

由于汽车一般采用蓄电池供电，因此汽车电路主要是直流电路，不过在一些特定的装置中也会使用交流电路。

3. 按电压大小分类汽车电路可以根据电压的大小分为低压电路和高压电路。

一般来说，汽车电路中的电压都比较低，以12V为主。

二、汽车电路的基本元件汽车电路中包含了多种基本元件，这些元件共同构成了汽车电路。

下面将介绍一些比较常见的汽车电路基本元件。

1. 电源汽车的电源通常是由蓄电池提供，蓄电池的电压通常为12V。

在发动机工作时，发电机也会为电路提供电源。

2. 导线导线是汽车电路中的重要组成部分，它用于传输电流和信号。

导线的选择需要考虑到电流的大小、电阻的大小、抗腐蚀性能等因素。

3. 继电器继电器是一种电气控制器件，用于控制较大功率的电路开关和控制器。

继电器的工作原理是利用小电流控制大电流，它在汽车电路中的应用非常广泛。

4. 保险丝保险丝是一种用于保护电路安全的安全装置，它能够在电路过载时熔断，防止电路损坏和火灾发生。

汽车电路中会设置有多个保险丝。

5. 开关开关用于控制电路的通断，包括普通开关、按钮开关、转向开关、刹车开关等。

开关的合理安装和维护对于电路的正常工作非常重要。

6. 传感器传感器用于检测汽车各部件的工作状态，并将检测到的信号转换成电信号送至控制单元。

传感器的类型多种多样，如温度传感器、速度传感器、氧气传感器等。

7. 控制单元控制单元是汽车电子控制系统的核心部件，它用于接收传感器的信号，并根据预设的算法进行处理后控制执行器的工作。
