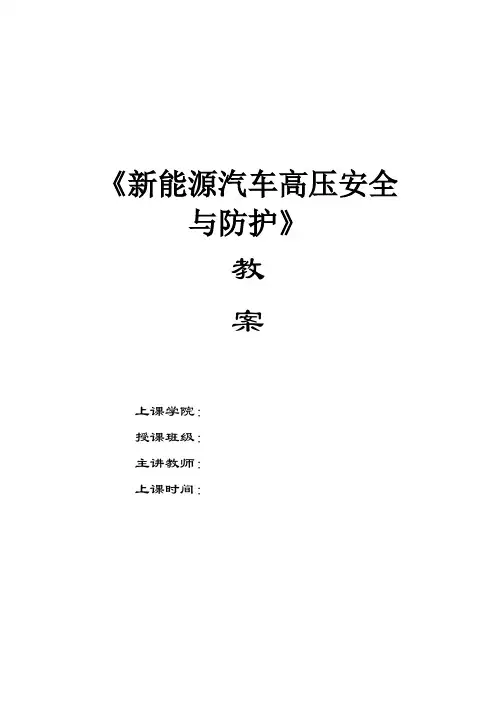

《新能源汽车高压安全与防护》教案上课学院：授课班级：主讲教师：上课时间：附：2017——2018学年度第二学期授课计划第 1 单元第 1 周 6 学时单元标题：课程整体介绍教学地点：教室教学目标：1.知识目标：1.了解这门课学什么、为什么学、怎么学、要达到什么样的学习目标等问题；2.了解这门课的考核方式。
教学方法：讲授法、多媒体教学教学材料及工具：《新能源汽车高压安全与防护》教材、相关课件、教案考核与评价方式：课堂考核为主，实践考核为辅主要教学内容及过程一、组织教学提问什么是电动汽车？电动汽车的工作电压是多少？请同学们谈一谈自己的理解。
二、课程解读（一）这是一门什么样的课程？《新能源汽车高压安全与防护》是新能源汽车技术专业核心课程的重要组成部分，是该专业从业人员必须掌握的一门知识。
结合新能源汽车技术岗位的需求以讲授高压安全防护基本知识为基础，并重点突出基于工作过程所涉及的电动汽车的结构、工作原理、性能、使用维护等基本知识。
同时，根据本专业特点将课堂教学分为一般讲授、增强技能性训练课，安排学生对电动汽车高压安全防护进行实训，使学生除掌握理论知识外，具备较强的实践动手能力。
在此基础上，掌握相关检测设备的使用方法。
（二）为什么要学习这门课程？1、电动汽车是未来汽车发展的一个方向国家重点支持发展新能源汽车特别是电动汽车，主要以下两个方面的考虑：首先是能源问题。
近年来，能源安全问题越来越突出，我国石油进口的依存度逐年提高，在今后相当长的一段时期内还会继续上升。
另外，石油地缘政治日趋复杂，安全形势的不确定性进一步凸显的背景下，对中国的能源安全问题的挑战。
因此，国家对发展新能源汽车特别是电动汽车给予大力的支持。
其次是环境问题。
随着工业和社会的发展，我国的环境污染也越来越严重。
大半个中国和大部分城市，特别是一二线城市都正在遭受雾霾的困扰。
虽然造成雾霾天气的原因是多方面的，但机动车是原因之一，从全球范围来看，我国的二氧化碳排放量居全球第一位。
项目一电工基础知识认知任务一电力电子技术发展与认知一、填空题（4分/题，共36分）1.电力电子学的英文翻译：Power Elctronics。
2.电力电子学指的是有效利用电力半导体器件、应用电路和设计理论、分析开发工具，实现对电能的高效变换和控制的一门技术，包括电压、电流、频率和波形的变换。
3.半可控的普通晶闸管的英文缩写：SCR。
4.电力电子技术的发展是以电力电子器件的发展为核心的，电力电子器件的发展对电力电子技术的发展起着决定性作用。
5.高压直流输电是在输电线路的输送端将工频交流变为直流，在接收端再将直流变回工频交流。
6.各种脉冲宽度调制技术变流设备及专用功率集成电路将被广泛用于现代化的家庭中7.功率场效应管的英文缩写：Power MOSFET。
8.绝缘栅双极型功率晶闸管的英文缩写：IGBT。
9.电力电子技术的应用在变压器、电力系统、电力机车、电源、电机和变换器等。
二、选择题（4分/题，共20分）1.最常用的电力电子器件有。
（ ABCD ）A.不可控的电力二极管B.智能功率模块C.新型的功率集成电路。
D.绝缘栅双极型功率晶闸管。
2.20 世纪 70 年代后期，以（）、（）和（）为代表的全控型器件迅速发展。
（ ABC ）。
A.GTOB.GTRC.P-MOSFETD.BJT3.20世纪80年代以（）为代表的复合型器件异军突起。
（ D ）A.GTOB.GTRC.P-MOSFETD.IGBT4.电力电子技术应用在以下（ ABCD ）电源中。
A.电解电源B.电镀电源C.开关电源D.航空电源及通信电源5.以下哪些属于新能源技术应应用（ ABCD ）A.风力发电B.光伏发电C.光热发电D.生物质能三、判断题（4分/题，共24分）1.有源滤波器可以解决针对日益严重的电网谐波“公害”，人们采用电力电子技术找到了解决的途径。
（√）2.电力电子技术将渗透到航天、国防、工农业生产、交通、文教卫生、办公自动化乃至于家庭的各个角落。
课题名称新能源汽车电路基础元件识别授课形式理论+实操课时4+2教学目标能力目标：1.能够识别新能源汽车低压电路基础元件。
2.能够识别新能源汽车高压电路基础元件。
知识目标：1.能够描述新能源汽车低压电路基础元件的位置、功用和类型。
2.能够描述新能源汽车高压电路基础元件的位置、功用和类型。
素质目标：1.具有良好的思想品德修养和科学的创新精神；2.能进行自我检讨，诚恳接受他人的批评；3.形成良好的团队协作精神；4.锻炼组织沟通能力，能够与团队协同解决问题。
教学重点1.北汽新能源EV200纯电动汽车整车性能参数的介绍2.北汽新能源EV200纯电动汽车整车结构教学难点1.北汽新能源EV200纯电动汽车主要部件的识别教学手段1.多媒体教学2.挂图教学3.实物展示观看视频任务一北汽新能源EV200纯电动汽车电路元件的识别一、设置情境（5分钟）一辆纯电动汽车，事故修复后需要检查全车的电气元件，你的主管让你去检查，并提醒你注意高压电，你能完成这个任务吗？二、相关知识（30分钟）（1）整车性能参数主要配置及性能C33DB尺寸长/宽/高（mm）4025/1720/1503最小离地间隙（mm）≥110重量整备质量（kg）≤1320动力电池供应商SK讲授电芯类型三元标称能量（kW.h）30.4驱动电机供应商新能源额定/峰值功率（kW）30/53 最大扭矩（N.m）180充电慢充时间（h）约5 快充时间（min）约30动力性30分钟最高车速（km/h）≥120最高车速（km/h）≥125 0～50km/h 加速时间（s）≤5.3 0～100km/h加速时间（s）≤16.0坡道起步能力（%）≥20最大爬坡度（%）≥25NEDC工况经济性续驶里程（km）≥170能量消耗率（kW.h/100km）≤16.5能量回收率（%）≥13.5等速60km/h 续驶里程（km）≥200能量消耗率（kWh/100km）≤14.5制动性能初速度100km/h（满载）时的制动距离（m）≤561.整备质量：汽车按出厂技术条件装备完整（如备胎、工具等安装齐备）各种油水填满后的质量。
