汽车常用电气元件

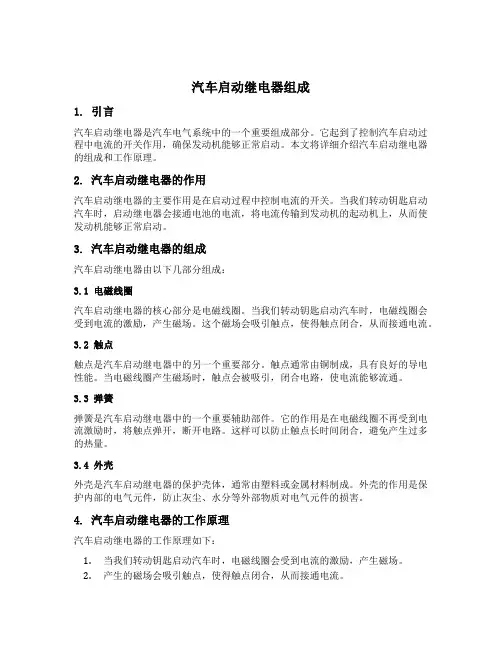

汽车启动继电器组成1. 引言汽车启动继电器是汽车电气系统中的一个重要组成部分。

它起到了控制汽车启动过程中电流的开关作用，确保发动机能够正常启动。

本文将详细介绍汽车启动继电器的组成和工作原理。

2. 汽车启动继电器的作用汽车启动继电器的主要作用是在启动过程中控制电流的开关。

当我们转动钥匙启动汽车时，启动继电器会接通电池的电流，将电流传输到发动机的起动机上，从而使发动机能够正常启动。

3. 汽车启动继电器的组成汽车启动继电器由以下几部分组成：3.1 电磁线圈汽车启动继电器的核心部分是电磁线圈。

当我们转动钥匙启动汽车时，电磁线圈会受到电流的激励，产生磁场。

这个磁场会吸引触点，使得触点闭合，从而接通电流。

3.2 触点触点是汽车启动继电器中的另一个重要部分。

触点通常由铜制成，具有良好的导电性能。

当电磁线圈产生磁场时，触点会被吸引，闭合电路，使电流能够流通。

3.3 弹簧弹簧是汽车启动继电器中的一个重要辅助部件。

它的作用是在电磁线圈不再受到电流激励时，将触点弹开，断开电路。

这样可以防止触点长时间闭合，避免产生过多的热量。

3.4 外壳外壳是汽车启动继电器的保护壳体，通常由塑料或金属材料制成。

外壳的作用是保护内部的电气元件，防止灰尘、水分等外部物质对电气元件的损害。

4. 汽车启动继电器的工作原理汽车启动继电器的工作原理如下：1.当我们转动钥匙启动汽车时，电磁线圈会受到电流的激励，产生磁场。

2.产生的磁场会吸引触点，使得触点闭合，从而接通电流。

3.接通电流后，电流会传输到发动机的起动机上，启动发动机。

4.当发动机启动后，钥匙会自动回到原位，停止给电磁线圈供电。

5.停止供电后，电磁线圈的磁场消失，触点会被弹簧弹开，断开电路。

5. 汽车启动继电器的应用汽车启动继电器广泛应用于各种汽车类型中，包括轿车、卡车、摩托车等。

它确保了汽车能够在启动过程中获得足够的电流，从而保证发动机能够正常启动。

6. 总结汽车启动继电器是汽车电气系统中不可或缺的一个组成部分。

汽车电气设备构造与维修一、汽车电气设备概述汽车电气设备是汽车的重要组成部分，其功能主要是完成汽车的电气控制和电力供应。

汽车电气设备的主要包括车灯、起动机、发电机、电池、空调电器、音响和导航系统、防盗系统、中央控制系统等。

汽车电气设备不仅保证了汽车的正常运行，还能提高驾驶和乘坐的舒适性。

二、汽车电气设备构造1. 车灯车灯是汽车电气设备中最常见的部分，由于其在夜晚和恶劣天气中保证了行车安全，因此也是最重要的部分之一。

车灯的主要分为三类：前大灯、后尾灯、转向灯。

它们的构造需要包括灯罩、灯泡、驱动电路、电线等部分。

2. 起动机汽车发动机需要转动一定的速度才能启动，在此过程中起动机就起到了非常关键的作用。

起动机的主要构造部分有：电动机、行星齿轮、离合器、电枢、电刷等。

3. 发电机发电机主要起到了给汽车中电器设备供电的作用，其构造需要包括转子、定子、电刷、接线板等部分。

发电机的输出的电压一般都在12V左右。

4. 电池电池被称为是汽车的“心脏”，汽车的所有电器设备都是通过电池提供电能进行工作的。

电池的构造包括正负极板、电解液、电池壳体等部分。

5. 空调电器汽车空调是汽车中非常重要的部分之一，其控制需要借助于一系列的电子元器件，如压缩机、控制面板、传感器、电容器等。

空调电器的构造是非常复杂和精细的。

6. 音响和导航系统现代汽车的娱乐系统和导航系统都需要借助于电气设备完成。

它们的构造包括控制面板、放大器、喇叭、处理器等部分。

7. 防盗系统防盗系统是汽车电气设备中比较复杂的部分之一，包括防盗传感器、防盗控制器、车门锁系统等部分。

8. 中央控制系统中央控制系统是整个汽车电气设备的重心，它的作用是对车内所有的电气设备进行统一的控制和管理。

中央控制系统的构造要求非常高，包括控制面板、计算机、传感器等部分。

三、汽车电气设备维修在日常的行车过程中，由于汽车电气设备的长时间运行和振动，它们往往会出现一些故障需要及时进行维修。

汽车电气设备维修涉及到的技术较为复杂，小故障可以由车主自行排除，如果是大故障则需要由专业的汽车电气维修师傅来进行修理。

汽车继电器的作用原理汽车继电器：一、什么是汽车继电器汽车继电器，也叫自动化继电器，是一种由绝缘和磁铁作用产生的元件，通常由一个弹簧发条，磁铁和一个可移动的触点组成。

它是一种自动化和集成技术中常见的小型电子元件，用作控制电气系统中大功率无源元件的开关装置或控制更复杂的电路。

二、汽车继电器的作用原理汽车继电器的作用原理很简单，通过控制来自外部控制电路的小电流，从而控制继电器内部电路中更大的电流，就能控制从继电器引出的多个电路。

比如汽车起动系统，当汽车发动机启动档位放置在起动位时，就会触发汽车继电器的动作，继而触电室的控制，从而启动发动机；如果放置在熄火档位，它就可以关断火花塞的供电，从而熄火。

三、汽车继电器的种类汽车继电器有多种类，主要分为电磁继电器、电容继电器、半导体继电器和可控硅继电器等。

电磁继电器是最常用的类型，它具有结构简单，成本低，可靠性好等优点，广泛应用于汽车起动系统、燃油系统、发动机控制系统、空调系统等。

电容继电器具有良好的交流电性能，能够同时控制多个设备，因此在汽车控制系统中也广泛应用；半导体继电器具有控制精度高，可以控制小电流大电压的优点，通常应用于汽车电脑控制系统中；可控硅继电器具有功耗低，操作快速，可靠性高等特点，通常用于仪表及扩大放大器等设备。

四、汽车继电器的检测方法（1）电路检查。

首先，检查继电器的控制电路是否正常，检查接线是否接触良好和电路是否有损坏，以确保继电器能够正常工作。

（2）电压检查。

将多用表的检测极头接上继电器的控制电路，检查是否有足够的电压，确保电路中的电压正常，以保证汽车继电器的正常工作。

（3）热故障检查。

热故障检查是通过测量继电器外壳表面是否热而检查继电器是否正常工作的一种常用方法，继电器的外壳表面没有明显的热感，表明继电器正常工作。

（4）继电器电阻检查。

检查继电器的触点电阻是否正常，其可以通过多用表来测量，检查该电阻是否符合厂家标准，来确定汽车继电器是否正常工作。

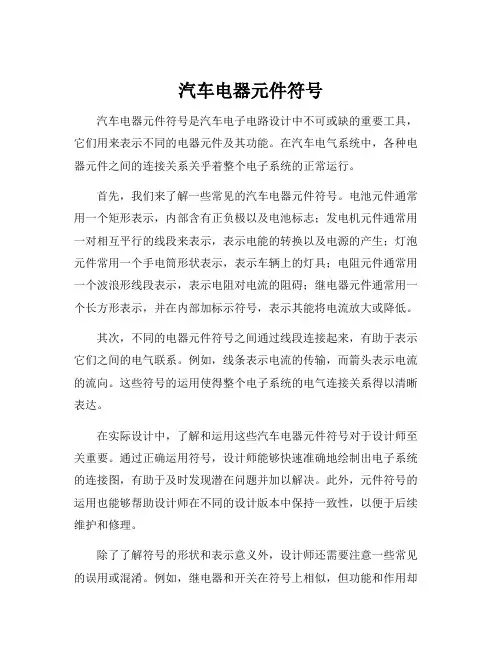

汽车电器元件符号汽车电器元件符号是汽车电子电路设计中不可或缺的重要工具，它们用来表示不同的电器元件及其功能。

在汽车电气系统中，各种电器元件之间的连接关系关乎着整个电子系统的正常运行。

首先，我们来了解一些常见的汽车电器元件符号。

电池元件通常用一个矩形表示，内部含有正负极以及电池标志；发电机元件通常用一对相互平行的线段来表示，表示电能的转换以及电源的产生；灯泡元件常用一个手电筒形状表示，表示车辆上的灯具；电阻元件通常用一个波浪形线段表示，表示电阻对电流的阻碍；继电器元件通常用一个长方形表示，并在内部加标示符号，表示其能将电流放大或降低。

其次，不同的电器元件符号之间通过线段连接起来，有助于表示它们之间的电气联系。

例如，线条表示电流的传输，而箭头表示电流的流向。

这些符号的运用使得整个电子系统的电气连接关系得以清晰表达。

在实际设计中，了解和运用这些汽车电器元件符号对于设计师至关重要。

通过正确运用符号，设计师能够快速准确地绘制出电子系统的连接图，有助于及时发现潜在问题并加以解决。

此外，元件符号的运用也能够帮助设计师在不同的设计版本中保持一致性，以便于后续维护和修理。

除了了解符号的形状和表示意义外，设计师还需要注意一些常见的误用或混淆。

例如，继电器和开关在符号上相似，但功能和作用却有所不同。

另外，各种元件的符号使用也需要符合国际标准，这样才能够保证设计图纸的统一性和整体性。

最后，需要强调的是，掌握汽车电器元件符号不仅仅是作为设计师的必备技能，对于整个汽车行业来说，技术人员和维修人员也需要具备这方面的知识。

只有在清楚理解这些符号的意义和功能之后，才能够更加有效地进行故障排除和维修工作。

总之，汽车电器元件符号在汽车电子电路设计中具有重要的作用。

了解和熟练运用这些符号对于设计师、技术人员和维修人员来说都是必须的。

正确理解符号的意义，正确运用符号，将能够提高工作效率，确保整个电子系统的正常运行，为汽车行业的发展做出贡献。

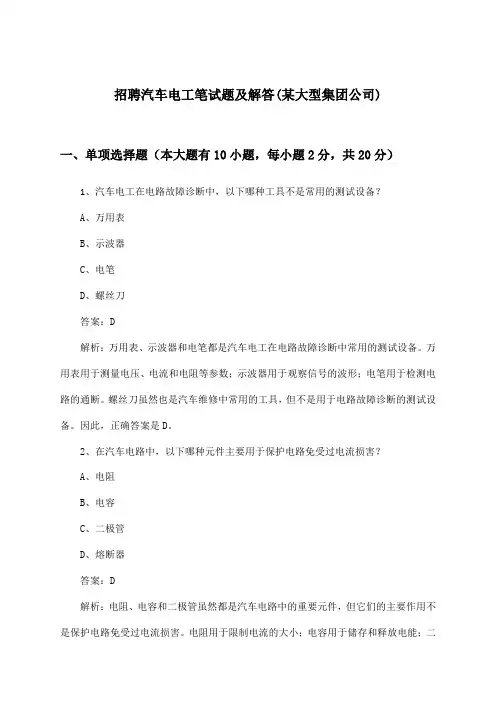

招聘汽车电工笔试题及解答(某大型集团公司)一、单项选择题（本大题有10小题，每小题2分，共20分）1、汽车电工在电路故障诊断中，以下哪种工具不是常用的测试设备？A、万用表B、示波器C、电笔D、螺丝刀答案：D解析：万用表、示波器和电笔都是汽车电工在电路故障诊断中常用的测试设备。

万用表用于测量电压、电流和电阻等参数；示波器用于观察信号的波形；电笔用于检测电路的通断。

螺丝刀虽然也是汽车维修中常用的工具，但不是用于电路故障诊断的测试设备。

因此，正确答案是D。

2、在汽车电路中，以下哪种元件主要用于保护电路免受过电流损害？A、电阻B、电容C、二极管D、熔断器答案：D解析：电阻、电容和二极管虽然都是汽车电路中的重要元件，但它们的主要作用不是保护电路免受过电流损害。

电阻用于限制电流的大小；电容用于储存和释放电能；二极管用于控制电流的方向。

熔断器是一种安全保护元件，当电路中的电流超过额定值时，熔断器会熔断，从而切断电路，防止电路元件损坏。

因此，正确答案是D。

3、在汽车电路中，如果一个灯泡不亮，而该灯泡的保险丝完好，那么最可能的原因是什么？A. 灯泡本身已烧毁B. 电池电量不足C. 开关损坏D. 车辆的总电源保险丝熔断答案：A. 灯泡本身已烧毁解析：如果灯泡的保险丝没有熔断，这意味着电流可以正常通过保险丝这一段电路。

因此，灯泡不亮的原因很可能是灯泡内部的灯丝断裂或者灯泡接触不良。

其他选项虽然也可能间接影响照明系统的工作，但是直接关联性不如选项A强。

4、当检测到汽车发动机控制单元（ECU）与点火系统之间的信号线出现间歇性短路时，最有可能导致什么现象？A. 发动机无法启动B. 发动机怠速不稳C. 加速时车辆抖动D. 点火提前角固定不变答案：B. 发动机怠速不稳解析：发动机控制单元（ECU）负责监控并调整点火系统的操作，确保在正确的时刻点火。

如果ECU与点火系统之间的信号线有间歇性短路的问题，这可能会导致ECU接收到错误的信号或完全收不到信号，从而导致点火正时不准确。

汽车电路分析目录一、汽车电路基础 (2)1.1 汽车电路的组成 (2)1.2 汽车电路的基本原理 (4)1.3 汽车电路图的基本符号 (5)二、汽车电器设备 (6)2.1 发电机 (7)2.2 起动机 (8)2.3 电压调节器 (8)2.4 电流调节器 (10)2.5 电容器 (11)2.6 继电器 (12)三、汽车电路分析方法 (13)3.1 电路图的阅读技巧 (14)3.2 电路的识别与分析步骤 (15)3.3 电路故障诊断方法 (17)四、汽车电路实例分析 (18)4.1 启动电路分析 (19)4.2 供电电路分析 (21)4.3 刹车电路分析 (22)4.4 照明电路分析 (23)4.5 信号电路分析 (24)4.6 驾驶辅助系统电路分析 (26)五、汽车电路维修与保养 (27)5.1 电路维修基本知识 (29)5.2 常见故障诊断与处理 (30)5.3 定期保养与维护 (32)六、汽车电路新技术 (33)6.1 智能汽车电路系统 (35)6.2 电动汽车电路系统 (36)6.3 自动驾驶辅助系统电路 (37)一、汽车电路基础汽车电路的组成：汽车电路是由电源、开关、导线、保险丝、继电器、电容器等元件组成的，用于实现电能的传输、分配、控制和保护的系统。

低压直流：汽车电路的电压一般为12V或24V，属于低压直流电源。

集成化：汽车电路通常采用集成化的设计，将各种电气设备连接在一起，方便管理和维修。

电磁兼容性：汽车电路设计需要考虑电磁兼容性，避免与其他电子设备产生干扰。

继电器：用于自动调节电路中的电阻和电流，如发电机继电器、空调继电器等。

电线：用于传输电能，要求具有良好的导电性能、绝缘性能和耐高温性能。

脉宽调制电路：通过调整脉冲信号的宽度来控制输出电压或电流的电路。

1.1 汽车电路的组成1导线：导线是汽车电路的基本组成部分，用于传输电能和信号。

导线的材质、直径和颜色都有严格的标准，以确保电路的安全性和可靠性。
