2020年中考物理人教版专题复习：电学实验专题练习题1. 在“探究串联电路电压特点”的实验中：（1）请在下边的虚线框中画出与下左图对应的电路图，并在电路图中标上L l、L2；（2）某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为V；（3）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是。
2. 小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。
两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。
两瓶煤油中的温度计可以显示煤油的温度。
（1）根据法的研究思想，应该使这两个烧瓶中煤油的质量相等。
（2）小红问小明：“打开水龙头就可以得到水，干嘛不用水代替煤油？”对于这个问题，小明与他的同学给出了下列四种答案，你认为最合理的是。
A. 因为煤油有颜色便于观察B. 因为煤油有比较大的热值C. 因为煤油有比较小的密度D. 因为煤油有比较小的比热容（3）实验中，小明和小红发现烧瓶B中温度计的示数升高得快。
这表明：在电流和通电时间相同的情况下，导体的电阻越，产生的热量越多。
（4）小红把实验装置作了一些改动：在相同的烧瓶A、B中装满煤油，用细玻璃管代替温度计做实验，当煤油温度上升时，会看到细玻璃管内的液面明显上升。
下列实验中也用到这种思想和方法的是。
A. 将不同的电阻丝分别接到同一电路中，通过比较电流的大小来比较电阻的大小B. 将乒乓球靠近发声的音叉，通过乒乓球被弹开显示音叉在振动C. 让不同的纸团从相同高度同时下落，通过落地的先后判断运动的快慢D. 将小铁屑均匀洒在磁体周围，通过观察铁屑的分布情况来认识磁场的分布情况3. 在学习了电路和欧姆定律的知识后，同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验。
下图是具体验证的实物电路图，请按下面的要求作答。
《动态电路分析》考点+训练动态电路是欧姆定律的一个重要应用，中考中，动态电路分析是各个省市每年中考必考的电学题型，通过动态电路的分析，能充分反映学生对欧姆定律的掌握情况。
1、动态电路——通过改变滑动变阻器滑片的位置或通过开关的通断改变电路的连接方式，从而导致电路中电阻的变化，进而改变电路中的电流、电压大小的电路。
2、知识储备：（1）串联电路中，电阻串的越多，电阻越大——越串越大；并联电路中，电阻并的越多，电阻越小——越并越小。
（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。
（3）串联电路中，电阻越大的，分的电压越大——正比分压；并联电路中，电阻越大的分的电流小——反比分流。
（4）电压表与谁构成一个“圈”就测谁两端的电压，这个“圈”中可以有电流表、闭合的开关，只能有一个用电器或电源，不能既有电源又有用电器。
（5）并联电路各支路电流、用电器互不影响。
3、滑动变阻器的滑片P的位置的变化引起电路中电学物理量变化的分析：（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化:（R为定值电阻，U定为定值电阻R两端的电压，R P为滑动变阻器连入电路的电阻、滑动变阻器两端的电压U P为定值电阻R两端的电压）分析思路：分析的顺序：滑动变阻器滑片移动引起局部电阻的变化→电路总电阻的变化→电路总电流的变化→定值电阻电流的变化→定值电阻两端电压→滑动变阻器两端的电压变化。
（2）并联电路中滑动变阻器的滑片P的位置的变化引起变化：分析思路：分析的顺序：定值电阻支路电流不变→滑动变阻器滑片移动引起局部电阻的变化→滑动变阻器支路电流的变化→干路电路的变化。
4、电路中开关的断开或闭合引起变化的分析：（1）串联电路中开关的断开或闭合引起的变化：开关断开往往是单个电阻的电路，而闭合后往往是串联电路，根据串联电路的特点，电流会变小，单个电阻两端的电压变小。
（2）并联电路中开关的断开或闭合引起的变化：开关断开往往是电路的支路减少，干路电流变小，而闭合后往往是电路支路增多，干路电流变大，各支路的电流互不影响。
一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是A．电源电压为10VB．R1的阻值为20ΩC．滑动变阻器R2的最大阻值为20ΩD．滑片P在中点时，R1的电功率为6.4W【答案】D【解析】【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答【详解】A．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P置于B端时，R2的阻值最大。
此时电阻R2的电压U2=6V，R1的电功率P1=3.6W。
假设此时R1两端的电压是U1，则有：1212U UIR R==即得①式1126VUR R=当P置于变阻器中点时，变阻器的电阻变为212R。
即变阻器的电阻变小，根据串联电路的电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律UIR=总总得，电路电流变大。
而电阻R1的阻值不变，那么它的电压变大，变阻器两端的电压会变小，所以电压表示数变化了2V，即是变阻器此时的电压U2´= U2－2V=6V－2V=4V电阻R1的电压U1´= U1+2V则有：121´´´2´U U I R R == 即得②式1122V 4V 12U R R += 联合①②式得R 1=R 2而U 2=6V ，根据串联电路的特点：串联电路中，两个电阻的阻值相等，那么两个电阻两端的电压也相等，可得，U 1=U 2=6V所以电源电压U =U 1+U 2=6V+6V=12V故A 不正确BC ．滑片P 置于变阻器的B 点时，电阻R 1的功率P 1=3.6W ，则()221116V 10Ω3.6W U R P === 变阻器的最大阻值R 2=R 1=10Ω，故BC 都不正确D ．当滑片P 置于变阻器中点时，变阻器的电阻 22´15Ω2R R == 此时电路的总电阻 1´210Ω5Ω15ΩR R R =+=+=总电流´12V 0.8A 15ΩU I R ===总 那么R 1的电功率 11´22´(0.8A)10Ω 6.4W P I R ==⨯=故D 正确2．如图所示，当开关S 闭合后，下列说法正确的是（ ）A ．灯L 1与灯L 2并联，电压表测的是灯L 2两端的电压B ．灯L 1与灯L 2串联，电压表测的是灯L 2两端的电压C ．电流表A 1测的是灯L 1的电流D ．电流表A 2测的是总电流【答案】A【解析】【分析】【详解】AB ．从图中可以看到，电流从电源正极流出，流过开关、电流表A 1，然后分成两部分电流，一部分电流流过灯泡L 1，最后回负极；另一部分电流流过电流表A 2，再流过灯泡L 2，最后回负极；电压表并联在灯泡L 2两端，可知灯L 1与灯L 2并联，电压表测的是灯L 2两端的电压；A 正确、B 错误；C ．电流表A 1接在干路中，测的是干路电流，不是测灯L 1的电流，C 错误；D ．电流表A 2与灯L 2串联，测的是灯L 2的电流，不是总电流，D 错误。
2019年中考物理实验专题复习——探究影响导体电阻大小因素的实验命题点1.电路连接(连接电路时开关断开)2.电流表的使用和读数3.实验方法(1)转换法(在电压不变的情况下,通过比较电流表的示数来判断导体电阻的大小;或者通过小灯泡的亮度来判断导体电阻的大小)(2)控制变量法①探究导体电阻与导体材料的关系(选取横截面积、长度均相同的不同种材料制成的导体)②探究导体电阻与导体长度的关系(选取同种材料制成的横截面积相同,长度不同的导体)③探究导体电阻与导体横截面积的关系(选取同种材料制成的长度相同，横截面积不同的导体)4.温度对电阻大小的影响5.电阻大小计算6.实验数据分析7.实验结论:导体的电阻是导体本身的一种性质,它的大小与导体的材料、长度和横截面积等因素有关.典题欣赏:1．（2018•乌鲁木齐）某实验小组的同学用铅笔芯探究导体的电阻与长度的关系，如图所示是该实验的电路图。
（1）闭合开关，向右移动铅笔芯上的滑片P1，电路中的电流（选填“变大”“变小、”或“不变”）。
（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向移动。
（3）移动铅笔芯上面的滑片P1，记录铅笔芯AP1之间的距离和电压表的示数，数据如下：AP1/m m 0 30.60.90.120.150.180.U/V 0 0.4 0.8 1.2 1.6 2.0 2.4通过数据反映出的规律和可以推出导体的电阻与导体的长度成比的结论。
若图示位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动一段相同的距离，电压表示数为V。
2．（2018•天津）在“探究影响导体电阻大小的因素”时，某实验小组想利用图所示的电路分别对导体电阻跟它的长度、橫截面积、材料有关的猜想进行实验验证：（1）为验证“导体电阻跟长度有关”，下表中可选用的三种导体是（填导体代号）；导体代号长度/m 横截面积/mm2材料A 1.0 0.2 锰铜B 1.0 0.4 锰铜C 1.0 0.6 锰铜D 0.5 0.4 锰铜E 1.5 0.4 锰铜F 1.0 0.6 镍铬合金G 1.0 0.6 铁（2）若实验中将电路中的电流表更换为小灯泡，通过观察也可以判断导体电阻大小，但不足之处是。
探究串并联电路电压规律1、小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为V。
（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了（选填“短路”或“断路”）。
（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成。
2、探究“串联电路中用电器两端的电压与电源两端电压的关系”的实验电路如图10所示。
(1)在连接电路时，开关必须。
(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择规格的灯泡。
（选填“相同”或“不相同”）(3)故障排除后，小梦完成三次实验，并记录了数据。
第3次实验时L2两端的电压如图10所示，请填入表格中。
次数AB间的电压/V BC间的电压/V AC间的电压/V1 1.0 1.8 2.82 1.2 1.6 2.83 1.1(4)分析表中的数据，可得出的结论为：3、李瑞同学在参加六盘水市物理实验技能大赛时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端电压之和。
【设计与进行实验】①按图所示的电路图连接电路；②闭合开关，用电压表测出L1两端的电压；③在测L2两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；④测出AC间的电压。
（1）在拆接电路时，开关必须；（2）李瑞同学用上面的方法能否测出L2两端的电压？，为什么？；U AB/V U BC/V U AC/V2.4 1.43.75（3）方法改进后，实验数据记录如上表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符；这个实验在设计方案上还存在的不足之处是（写出一条）。

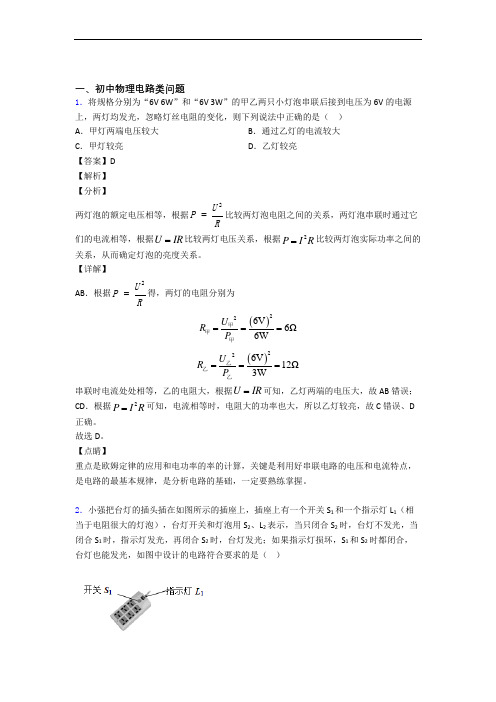

一、初中物理电路类问题 1．将规格分别为“6V 6W ”和“6V 3W ”的甲乙两只小灯泡串联后接到电压为6V 的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）A ．甲灯两端电压较大B ．通过乙灯的电流较大C ．甲灯较亮D ．乙灯较亮【答案】D【解析】【分析】 两灯泡的额定电压相等，根据2U P R=比较两灯泡电阻之间的关系，两灯泡串联时通过它们的电流相等，根据U IR =比较两灯电压关系，根据2P I R =比较两灯泡实际功率之间的关系，从而确定灯泡的亮度关系。
【详解】AB ．根据2U P R=得，两灯的电阻分别为 ()226V 6Ω6W U R P ===甲甲甲 ()226V 12Ω3W U R P ===乙乙乙 串联时电流处处相等，乙的电阻大，根据U IR =可知，乙灯两端的电压大，故AB 错误； CD ．根据2P I R =可知，电流相等时，电阻大的功率也大，所以乙灯较亮，故C 错误、D 正确。
故选D 。
【点睛】重点是欧姆定律的应用和电功率的率的计算，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。
2．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S 1和一个指示灯L 1（相当于电阻很大的灯泡），台灯开关和灯泡用S 2、L 2表示，当只闭合S 2时，台灯不发光，当闭合S 1时，指示灯发光，再闭合S 2时，台灯发光；如果指示灯损坏，S 1和S 2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。
一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（）A．可能灯短路B．一定灯断路C．电阻R断路D．以上情况都有可能【答案】C【解析】【详解】假设灯短路，那么灯会不亮，电压表测的是电阻R两端的电压，此时大小等于电源电压大小，电压表的示数变大，根据欧姆定律UIR可知，流过电阻R的电流变大，即电流表的示数变大，两表的示数都变大，这与题意不符合，所以不可能灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表的示数都变小，这与题意不符合，所以不可能灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测的是电源电压，电压示数变大，这与题意相符合；故选C。
2．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C．U1＋U2＝U3D．以上说法都不正确【答案】C【解析】【分析】【详解】分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．3．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路【答案】A【解析】【分析】【详解】由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．故选A．4．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（）A．L1、L2串联B．通过L1、L2的电流相等C．电流表测干路中的电流D．电流表测通过L2的电流【答案】C【解析】【详解】由图示可知，当开闭合后，两个灯泡是并联的，电流表测通过两个灯泡的总电流，由于两个灯泡不相同，电压相等，所以通过它们的电流是不相等的，故应选C．5．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是()A．B．C．D．【答案】A【解析】【分析】【详解】由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S 断开，指示灯L发光较暗．A．由图知，当开关S闭合时，此时R被短路，只有L接入电路，L两端的电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗，故A符合题意；B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；C．由图知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；故C不符合题意；D．由图知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．故选A．【点睛】注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．6．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压U为12V，则L2两端电压是（）A．4.5V B．5.5V C．3V D．2V【答案】A【解析】【详解】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压，则127.5V---U U+＝①，239V---U U+＝②，12312V---U U U=++③；解得U2＝4.5V；故选A。
一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。
当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。
根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。
故选D 。
2．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。
则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =UR 可得加在它们两端总电压的最大值为 U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R 的电流为2A ，通过定值电阻2R 的电流为'2I =12U R =20V 20Ω=1A 干路允许通过的电流最大值为 I 并大=2A+1A=3A故C 正确；D ．若将两只电阻并联使用，电路允许的总电功率最大值为P 大=1U I 并大=20V ⨯3A=60W故D 正确。
一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向右移动时（ ）A ．电流表A 1示数变小，电压表V 示数不变B ．电流表A 2示数变大，电压表V 示数不变C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值变小【答案】C【解析】【分析】【详解】AB ．由电路图可知，R 1与R 2并联，电流表A 1测R 1支路的电流，电流表A 2测干路电流，电压表测电源的电压。
因电源电压不变，所以，当滑动变阻器滑片P 向右移动时，电压表V 的示数不变。
因并联电路中各支路独立工作、互不影响，所以，通过R 1的电流不变，即电流表A 1的示数不变；当滑动变阻器滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，由=U I R可知，通过R 2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 2的示数变小。
综上可知，电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，故AB 错误；CD ．因为电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，所以电压表V 的示数与电流表A 1的示数的比值不变，电压表的示数与电流表A 2的示数的比值变大，故C 正确，D 错误。
故选C 。
2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．几位同学学习了欧姆定律后，根据I=U R ，导出了R=U I．于是他们提出了以下几种看法，你认为正确的是A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．4．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C．U1＋U2＝U3D．以上说法都不正确【答案】C【解析】【分析】【详解】分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．5．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
2020年中考物理复习实验专题二十九《探究串联电路中电压规律》1.在探究“串联电路电压的规律”实验中：（1）要用电压表测L2两端的电压，连接电路如图甲所示，图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．___（2）实验中所用的电源电压________（“会”、“不会”）对人体造成伤害．试验中如果将电压表串联进电路，闭合开关________（“会”、“不会”）损坏电压表．（3）改正电路后，闭合开关，如图乙所示，电压表的示数为________ V，若电源电压为3V，则灯L1两端的电压是________ V．（4）他们在测量L2两端的电压时，发现电压表示数变为0，则电路故障可能是灯________断路或灯________短路，如果此时观察到有一只灯亮，则说明故障是灯________．2.小聪同学在物理实验时,对串联电路电压规律进行了探究．猜想与假设：串联电路总电压等于各用电器两端的电压之和；设计与进行实验：①按图所示的电路图连接电路；②闭合开关，用电压表测出L1两端的电压；③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A 接点,并改接到C接点上；④测出AC间的电压．交流与评估：（1）在拆接电路时,开关必须；（2）小聪同学用上面的方法能否测出L2两端的电压?为什么? ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.分析小聪同学的实验数据可以得出的结论是: 串联电路总电压各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是：．3.小刚和小丽用如图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同.(1)请帮他们画出用电压表测量L2两端的电压时的电路图(2)小丽率先连接电路，刚接好最后一根导线，小灯泡就亮了，经检查电路连接正确，那么她连接电路时出现的问题是_____________________．(3)小刚用电压表测量L1两端的电压时，直接选用0～3 V的量程，小丽说这样不行，规范的操作应该是：________________________________．(4)他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0，小刚用电压表检测L1两端的电压，示数为电源电压，由此可判断出L1处的故障是___________________．(5)他们排除故障后继续实验，得出了下表所示的一组数据，为了得出串联电路电压关系的普遍规律，他们换用规格不同的小灯泡进行多次实验，还可以采用的方法是：改变_____，或在电路中串联一个______．(6)通过实验他们得出结论：___________________________．4.“探究串联电路的电压关系”的实验电路如图所示：（1）为了使探究得出的结论具有普遍意义，L1、L2应选择__________(填“相同”或“不相同”)的小灯泡。
2020中考复习物理经典考题演练——专题二十九：探究电路考点一：电流、电压与电阻1.用一段锰铜丝绕成线圈接入电路后，闭合开关，电流表的示数为I l，当用酒精灯缓慢地给线圈加热一段时间后（电源电压不变），电流表的示数为I2，则A. I l＜I2B. I l＝I2C. I l＞I2D. 无法判断它们的大小2.如图所示，把一个5Ω和10Ω的电阻串联起来，接到电源电压为9V的电路中，则通过电阻R1的电流为A. 1.6AB. 0.8AC. 0.53AD. 0.6A3.把一根电阻为R的均匀电阻丝弯折成一个等边三角形abc,如图所示,图中d为底边ab的中心．如果cd两端的电阻R1为9欧姆,则ab两端的电阻R2的阻值是()A. 36欧姆B. 12欧姆C. 8欧姆D. 0欧姆4.有一段导体，下列措施中能减小其电阻的是A. 减小导体两端的电压B. 减小导体中的电流C. 减小导体的横截面积D. 减小导体的长度5.两个电阻R1和R2并联，它们并联的等效电阻为R，为什么R既小于R1也小于R2？6.探究导体中的电流与导体两端电压的关系．（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大________．（2）闭合开关，向左移动滑动变阻器滑片P，电流表示数将__________（选填“变大”、“不变”或“变小”），电压表示数应__________（选填“变大”“不变”或“变小”）（3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5 A时电压表示数如图乙所示，其值为__________V．（4）根据表中数据，在丙图中描出电流与电压的关系图线___________．（5）分析上表中的数据，你能得出探究结论是：__________________________．考点二：变阻器与动态电路1.如图所示的电路,开关S闭合后,滑动变阻器滑片P向右滑动的过程中,有关电流表、电压表的读数以及灯泡亮度的变化,下列说法中正确的是( )A. 电流表的读数变大,电压表的读数变小,灯泡变暗B. 电流表的读数变小,电压表的读数变大,灯泡变亮C. 电流表、电压表的读数都变小,灯泡变暗D. 电流表、电压表的读数都变大,灯泡变亮2.如图所示，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器滑片P从中点向下滑动的过程中，下列说法正确的是A. 电压表的示数变大B. 电灯L的亮度变暗C. 电流表A1的示数变小D. 电流表A2的示数不变3.小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好．物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离．开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5V和0.2A．由此可知（）A. 电阻丝的总电阻为7.5ΩB. 当电压表示数为2V 时，物体M 向左移动了5cmC. 当电压表示数为1V 时，物体M 向左移动了5cmD. 若开始测量前，将金属滑片P 置于电阻丝某端点，可测量的最大距离30cm4.如图所示电路，已知阻值的R 1的电阻和电源电压U 保持不变，滑动变阻器的最大阻值为R 2 ， 开关S 闭合后，下述判断正确的是（ ）A. 滑片移至最左端时，电路中电流1UI R =B. 滑片移至最右端时，R 1两端的电压U 1的求解思路是111112 UU I R I I I R R R R=→=→=→=+ C. 滑片移至最左端时，电路的总功率是()2222111111212 U R U P P I R I R R I R R ⎛⎫===== ⎪⎝⎭+D 滑片P 右移2121121UR R R R I U IR U U U R→↑→↑=+→↓=→↓=→↑=→﹣电压表示数增大5.刘娜用伏安法测量电阻R 的阻值时，并联在电阻R 两端的电压表的示数如图甲所示，与电阻R 串联的电流表的示数如图乙所示，则电压表的示数为________V ；电流表的示数为________ A ；电阻R 的阻值为________ Ω．.6.如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中．则：（1）当滑片移至a端时，对应的是图乙中的__点；（2）当滑片移至b端时，电路中的电流为__A；（3）R1的阻值为多少_____？（4）电源的电压为多少______？考点三：安全用电1.下列不符合安全用电要求的是A. 用湿手拔热水器的插头B. 发生触电事故时，应立即切断电源C. 冰箱的金属外壳要接地D. 使用测电笔时，手要接触笔尾金属体2.在下列安全提示中与它相应的解释不正确的是A. 打雷时请勿在大树下躲雨﹣﹣雷击时电流很大，且易经大树流入大地B. 不能用湿抹布擦拭正在工作的用电器﹣﹣一般的生活用水是导体C. 高压危险请勿靠近﹣﹣只有高压电对人体才是不安全的D. 洗衣机的金属外壳要接地﹣﹣防止外壳漏电发生触电事故3. 关于安全用电，下列说法中正确的是A. 家用电器起火时，应迅速用水扑灭B. 家庭电路中，保险丝熔断后，可用铜线代替C. 用试电笔辨别火线、零线时，手指要接触笔尾金属体D. 使用有金属外壳的家用电器时，应将其外壳接在零线上4.如图所示的四种情景中，符合安全用电原则的是（）A. 用湿手板开关B. 发现触电时要先切断电源C. 用湿布擦带电的插座D. 通电导线接触高温物体5.小亮家里买的电风扇上带有三脚插头，由于家里没有三孔插座，于是他就把三脚插头插在两孔插座上，电风扇照样工作．这样做的危害是：当金属外壳________ 时，会造成触电事故．电风扇使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是________ ，使得扇叶容易吸引灰尘．6.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．2020中考复习 物理经典考题演练——专题二十九：探究电路参考答案考点一：电流、电压与电阻1.用一段锰铜丝绕成线圈接入电路后，闭合开关，电流表的示数为I l ， 当用酒精灯缓慢地给线圈加热一段时间后（电源电压不变），电流表的示数为I 2， 则 A. I l ＜ I 2 B. I l ＝I 2C. I l ＞I 2D. 无法判断它们的大小 【答案】C 【解析】根据电阻随温度的升高而增大结合欧姆定律即可判断出电流的变化情况．因为温度越高锰铜丝的电阻越大，所以电路中的总电阻就越大，电流就会变小，故选项C 正确．2.如图所示，把一个5Ω和10Ω的电阻串联起来，接到电源电压为9V 的电路中，则通过电阻R 1的电流为A. 1.6AB. 0.8AC. 0.53AD. 0.6A【答案】D 【解析】由图可知，两个电阻是串联，所以总电阻：12R R +R =5+10=15=ΩΩΩ总；所以，电路中的电流：9==0.6R 15U VI A 总=Ω，所以通过电阻R 1的电流为0.6A ． 3.把一根电阻为R 的均匀电阻丝弯折成一个等边三角形abc ,如图所示,图中d 为底边ab 的中心．如果cd 两端的电阻R 1为9欧姆,则ab 两端的电阻R 2的阻值是()A. 36欧姆B. 12欧姆C. 8欧姆D. 0欧姆【答案】C 【解析】的如图cd 两端的电阻，相当于R 对折后的电阻为9Ω，因为n 个相同的电阻并联，等效电阻为单个电阻的1n，所以对折后一边电阻为9Ω218Ω⨯=，则原来的电阻R 为18Ω236Ω⨯=； ab 两端的电阻为：原电阻的三分之一与原电阻的三分之二并联后的等效电阻，即：21212Ω24Ω338Ω1212Ω24Ω33R RR R R ⨯⨯===++ 故C 正确．4.有一段导体，下列措施中能减小其电阻的是 A. 减小导体两端的电压 B. 减小导体中的电流 C. 减小导体的横截面积 D. 减小导体的长度【答案】D 【解析】电阻是导体本身的一种属性不随电流电压发生改变，如果想减小电阻，可以减小导体长度，增大导体横截面积，选D5.两个电阻R 1和R 2并联，它们并联的等效电阻为R ，为什么R 既小于R 1也小于R 2？ 【答案】导体的电阻大小决定于导体的长度、材料和横截面积，横截面积越大，电阻越小；R 1与R 2并联，相当于增加了导体的横截面积，因此导体的电阻减小；所以R 既小于R 1也小于R 2 ． 【解析】根据影响电阻的因素解答．电阻是导体本身的性质，由导体的长度、材料和横截面积决定，当材料长度相同时，横截面积增大时，电阻减小；当电阻并联时，相当于增加了导体的横截面积，即导体变粗了，则导体的电阻会变小，所以无论原来电阻多大，再并联上一个电阻，也不论此电阻大小，总电阻总比原来的电阻要小一些．所以两电阻并联后，等效电阻为R ，既小于R 1也小于R 2． 6.探究导体中的电流与导体两端电压的关系．（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大________．（2）闭合开关，向左移动滑动变阻器滑片P，电流表示数将__________（选填“变大”、“不变”或“变小”），电压表示数应__________（选填“变大”“不变”或“变小”）（3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5 A时电压表示数如图乙所示，其值为__________V．（4）根据表中数据，在丙图中描出电流与电压的关系图线___________．（5）分析上表中的数据，你能得出探究结论是：__________________________．【答案】(1). (2). 变大(3). 变大(4). 2.5 (5).(6). 电阻一定时，通过导体的电流与导体两端的电压成正比【解析】（1）因为滑片P位于滑动变阻器的最右端，要使滑动变阻器接入电路的电阻最大，则需要连接左下角的接线柱．如下图所示：（2）闭合开关，向左移动滑动变阻器滑片P ，由电路可知，滑动变阻器接入电路阻值减小，电路总电阻减小，电源电压不变，由欧姆定律可知电路电流变大，电流表示数应变大； （3）由图示电压表可知，其量程为0～3V ，分度值为0.1V ，示数为2.5V ； （4）根据表格中数据描点，并用平滑的曲线连接起来，如图所示：（5）分析实验数据可得出的实验结论是：电阻一定时，通过导体的电流与导体两端的电压成正比．考点二：变阻器与动态电路1.如图所示的电路,开关S 闭合后,滑动变阻器滑片P 向右滑动的过程中,有关电流表、电压表的读数以及灯泡亮度的变化,下列说法中正确的是( )A. 电流表的读数变大,电压表的读数变小,灯泡变暗B. 电流表的读数变小,电压表的读数变大,灯泡变亮C. 电流表、电压表的读数都变小,灯泡变暗D. 电流表、电压表的读数都变大,灯泡变亮 【答案】C 【解析】由电路图知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压； 滑动变阻器滑片向右移动，滑动变阻器接入电路的电阻变大，电路总电阻R 变大，电源电压U 不变，电路电流I=变小，则电流表示数变小；电路电流I 变小，灯泡电阻R L不变，的由U=IR L可知，灯泡两端电压变小，电压表示数变小；灯泡功率P=I2R L变小，灯泡变暗．2.如图所示，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器滑片P从中点向下滑动的过程中，下列说法正确的是A. 电压表的示数变大B. 电灯L的亮度变暗C. 电流表A1的示数变小D. 电流表A2的示数不变【答案】C【解析】如图电路，灯与滑动变阻器并联，电压表测量电源电压，示数不变，故A错误；电流表A1测量干路的电流，A2测量滑动变阻器的电流；在变阻器滑片P从中点向下滑动的过程中，接入电路的电阻变大，所以滑动变阻器所在支路的电流变小，则A2示数变小，D错误；因为电流表A1测量干路的电流，干路电流等于知支路电流之和，所以干路电流也减小，即A1示数减小，故C正确；并联时支路互不影响，灯的亮度不变，故B错误；故选C．3.小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好．物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离．开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5V和0.2A．由此可知（）A. 电阻丝的总电阻为7.5ΩB. 当电压表示数为2V时，物体M向左移动了5cmC. 当电压表示数为1V时，物体M向左移动了5cmD. 若开始测量前，将金属滑片P置于电阻丝某端点，可测量的最大距离30cm【答案】BD【解析】如图电路，滑动变阻器的最大阻值接入电路，当滑动变阻器移动时，电压表的示数变化，但接入电路的电阻不变，电流不变；根据中点时，电压表和电流表示数分别为1.5V 和0.2A ，可得： 滑动变阻器的一半电阻为：1.5V =7.5Ω20.2AR =，得：15ΩR =，故A 错误； 因为每厘米长的电阻为0.5Ω，所以15Ω的总电阻，距离长为：15Ω=30cm 0.5Ω/cm L =，故D 正确；当电压表示数为2V 时，根据串联电路的分压特点知，电压表测量的电阻部分变大了，所以物体M 向左移动，移动的距离为：2V 1.5V0.2A '5cm 0.5Ω/cmL -==，故B 正确； 当电压表示数为1V 时，根据串联电路的分压特点知，电压表测量的电阻部分变小了，所以物体M 向右移动，移动的距离为：1.5V-1V0.2A ''5cm 0.5Ω/cmL ==，故C 错误； 故选BD ．4.如图所示电路，已知阻值的R 1的电阻和电源电压U 保持不变，滑动变阻器的最大阻值为R 2 ， 开关S 闭合后，下述判断正确的是（ ）A. 滑片移至最左端时，电路中电流1U I R = B. 滑片移至最右端时，R 1两端的电压U 1的求解思路是111112 U U I R I I I R R R R=→=→=→=+C. 滑片移至最左端时，电路的总功率是()2222111111212 U R U P P I R I R R I R R ⎛⎫===== ⎪⎝⎭+ D 滑片P 右移2121121U R R R R I U IR U U U R →↑→↑=+→↓=→↓=→↑=→﹣电压表示数增大【答案】AB【解析】A 、如图电路，当滑片移至最左端时，电路为只有R 1的简单电路，根据欧姆定律得电路中电流为：1U I R =，故A 正确； B 、滑片移至最右端时，R 1与R 2串联，要求R 1两端的电压U 1，应明确电流的大小，根据U IR =求电压，要求电流，应根据串联电路的电流相等，即求电路中的电流，12I U R R =+，所以应求出电流的总电阻，故思路为：111112 U U I R I I I R R R R=→=→=→=+，故B 正确； C 、当滑片移至最左端时，电路为只有R 1的简单电路，所以电路的总功率是：2111U U P UI U R R ===，故C 错误； D 、，电压表测量R 1两端的电压，当滑片P 右移时：2121L R R R R I U IR ↑→↑=+→↓→↓=，即电压表示数减小，故D 错误；故选AB ．5.刘娜用伏安法测量电阻R 的阻值时，并联在电阻R 两端的电压表的示数如图甲所示，与电阻R 串联的电流表的示数如图乙所示，则电压表的示数为________V ；电流表的示数为________ A ；电阻R 的阻值为________ Ω．【答案】 (1). 2.4 (2). 0.12 (3). 20【解析】.电压表使用的0∼3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.4V.电流表使用的0∼0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.12A.由公式I＝UR得,，R＝2.4V0.12AUI＝＝20Ω.6.如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中．则：（1）当滑片移至a端时，对应的是图乙中的__点；（2）当滑片移至b端时，电路中的电流为__A；（3）R1的阻值为多少_____？（4）电源的电压为多少______？【答案】(1). B (2). 1 (3). 1Ω(4). 12V【解析】（1）由电路图可知，当滑片移至a端时，滑动变阻器接入电路中的电阻为0，电路中的总电阻最小，由I=UR可得电路中的电流最大即图中B点；（2）当滑片移至b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图象可知电路中的电流为1A；(3)由图象可知,滑片位于a端时,V2的示数为3V,电路中的电流I′＝3A，根据R＝U I可以得R1＝33VA＝1Ω(4) 片位于b端时,V′2的示数为9V，电路中的电流I＝1A，因串联电路中的总电压等于各分电压之和，且电源的电压不变，所以,U＝U V2+I′R3＝U V2+IR3，即3V+3A×R3＝9V+1A×R3，解得：R3＝3Ω，电源的电压U＝U V2+I′R3＝3V+3A×3Ω＝12V.考点三：安全用电1.下列不符合安全用电要求的是A. 用湿手拔热水器的插头B. 发生触电事故时，应立即切断电源C. 冰箱的金属外壳要接地D. 使用测电笔时，手要接触笔尾金属体【答案】A【解析】A．用湿手拔热水器的插头，湿手容易发生触电，显然这不符合安全用电要求，A符合题意；B．发生触电事故时，应立即切断电源，这样能使触电者快速脱离电源，符合安全用电要求，B不符合题意；C．冰箱的金属外壳要接地，是因为人接触冰箱外壳时，地线把人体短路，不论冰箱外壳是否漏电都是安全的，符合安全用电要求，C不符合题意；D．使用测电笔时，手要接触笔尾金属体，这样才能构成通路，接触火线时氖管才会发光，符合安全用电要求，D不符合题意．2.在下列安全提示中与它相应的解释不正确的是A. 打雷时请勿在大树下躲雨﹣﹣雷击时电流很大，且易经大树流入大地B. 不能用湿抹布擦拭正在工作的用电器﹣﹣一般的生活用水是导体C. 高压危险请勿靠近﹣﹣只有高压电对人体才是不安全的D. 洗衣机的金属外壳要接地﹣﹣防止外壳漏电发生触电事故【答案】C【解析】A. 打雷时请勿在大树下躲雨﹣﹣因为大树凸出于地面，容易遭受雷击，雷击时电流很大，且易经大树流入大地，故A正确；B. 不能用湿抹布擦拭正在工作的用电器﹣﹣一般的生活用水是导体，所以人容易触电，故B正确；C. 高压带电体固然危险，但生活中所谓的低压，如220V，已远远超出出完全电压，同样是危险的，故C错误；D. 洗衣机的金属外壳要接地﹣﹣防止外壳漏电发生触电事故，接地后，漏电时可以地线可以将电流导入大地，保证人员的安全，故D正确；故C错误，符合题意．3. 关于安全用电，下列说法中正确的是A. 家用电器起火时，应迅速用水扑灭B. 家庭电路中，保险丝熔断后，可用铜线代替C. 用试电笔辨别火线、零线时，手指要接触笔尾金属体D. 使用有金属外壳的家用电器时，应将其外壳接在零线上【答案】C【解析】家用电器起火时不能用水扑灭，由于水是导体，会出现更大的危险，故A错；由于铜的熔点远远高于保险丝的熔点，使的在电流较大时烧不断，起不到保险的作用，故B错；使用试电笔时，手指一定要接触笔尾的金属体才能构成通路，故C正确；家用电器的金属外壳应接到地线上，和大地相通，故D错误；应选C．4.如图所示的四种情景中，符合安全用电原则的是（）A. 用湿手板开关B. 发现触电时要先切断电源C. 用湿布擦带电的插座D. 通电导线接触高温物体【答案】B【解析】A. 用湿手板开关，困为湿的情况下，更容易导电，因而容易造成触电，故A错误；B. 发现触电时要先切断电源，使人与电源脱离，再进行施救，这样即使触电者摆脱了电源，也可以保证施救人员的安全，故B正确；C. 用湿布擦带电的插座，湿布更容易导电，因而容易造成触电，故C错误；D. 通电导线接触高温物体，容易将导线的绝缘皮熔化，从而造成短路，或者人员触电，故D错误；故选B．5.小亮家里买的电风扇上带有三脚插头，由于家里没有三孔插座，于是他就把三脚插头插在两孔插座上，电风扇照样工作．这样做的危害是：当金属外壳________ 时，会造成触电事故．电风扇使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是________ ，使得扇叶容易吸引灰尘．【答案】漏电；扇叶和空气摩擦带电，带电体能吸引轻小物体．【解析】家庭电路中，用电器如果漏电，用电器的外壳和火线相连，人接触用电器外壳，会间接接触火线发生触电事故．摩擦过的物体吸引轻小物体，摩擦过的物体带了电荷．电风扇使用三脚插头，上端的一脚和金属外壳相连，插入插座时，金属外壳接地，当用电器漏电时，人接触用电器，人被接地导线短路，即使接触了漏电的用电器也不会发生触电事故．电风扇转动时扇叶和空气摩擦出现摩擦起电现象，带电的扇叶吸引轻小的灰尘．6.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．【答案】【解析】（1）灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；（2）三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：。
