物理中考复习专题动态电路分析PPT课件

物理中考复习专题动态电路分析PPT课件

R1 R V
S
A
R1 R A
S
B
R R1 V
S
C
第23页/共50页
R R1
SV
D
• 2、（2010，重庆）重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费， 某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是
• A．称重表相当于一个电压表 • B．电路中的R1是没有作用的 • C．当车辆越重时， • 称重表的示数越小 • D．当车辆越重时， • 称重表的示数越大
第31页/共50页
• 练习2、如图所示的电路中，滑片滑动时，电压表变化范围是0~4V，电流表变 化范围是1~3A，求R1和电源电压
第32页/共50页
• 练习3、如图所示的电路中，电源电压为6V，R1电阻为6Ω，滑片从中点滑到B 端，电流表示数变化了0.15A，求R2的最大阻值以及此时电流表的示数。
• （1）电路允许通过的最大电流？ • （2）电路消耗总电功率的最大值？ • （3）小灯泡L消耗电功率的最小值？ • （4）滑动变阻器R允许调节的范围？
P
L
R
AVΒιβλιοθήκη S第41页/共50页
第42页/共50页
B1．串联电路中由开关引起的变化
[例4]在如图所示的电路中，将开关K闭合， 则安培表的示数将_变__大___，伏特表的示数将 __变__大____(均填“变大”、“变小”或“不 变”)。
动 ( A变) 伏阻特器表的示滑数动变片大P，向灯右变移暗动A。时 （
）
(B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。
(D)安培表示数不变，灯变暗。
分析过程： １、确定电路的类型。 ２、A、V表的测量位置。

中考物理复习 动态电路分析PPT

中考物理复习 动态电路分析PPT

项目名称 特点表达式（关系式）
电流（ I ）
I =I1+I2
电压（U ）
U = U 1=U 2
电阻（R ）
1 1 1
R总
R1
R2
电流分配（分压） I1∶I2 R2∶R1
电功率分配 P1∶P2 = R2∶R1
问题一：何为动态电路？
在变阻器滑片位置或开关状 态等发生变化的情况下，相关电路
中电阻、电压、电流等也随之发生相
A
S1
R1 R2
R3 S2
动态电路不但是各地 考试的热点，而且也是考 生错误率极高的一类题型 。那么，为什么考生在动 态电路分析方面的错误会 如此之高呢？
问题二： 解决动态电路的难点究竟在哪？
至少在以下四个方面都不能出错：
1．对电路的认识不能出错； 2．变阻器的有效电阻及由于滑片的 移动导致电阻变化的判断不能出错； 3．电表所测对象的判断不能出错； 4．解决过程的程序不能出错。
R
S A
V
电流表示数最大， 电压表示数为零。
4.解决过程的程序是什么？
（1）常规性处理方案：
（2）技巧性处理方案： （主要针对电压表的分析）
A.分压法 B.规律法 C.极端法
特别提醒
技巧性方案总有其局限性，故在使 用中一定要做到各种方案的互补验证。
如图是小丽设计的压力传感器的原理图，其 中R1是滑动变阻器，R2是定值电阻。当压力 F增大时
V
R
S
A
P
R′
R R
S
S A
P
A
R′
1.R与R'的连接方式怎样？ 串联
P
R′
V
2.当滑片P向左端移动时，有效电阻如何变化？ R'

初中物理中考复习专题 动态电路分析 课件(共22张ppt)

初中物理中考复习专题 动态电路分析 课件(共22张ppt)
雾遮挡射向R的激光时（ D ）
A．电流表的示数变大 B．电压表的示数变小 C．提高电源电压，可使装置在较低浓度烟雾下就能报警 D．增大R0的阻值，可使装置在较低浓度烟雾下就能报警
例2、小明将酒精气体传感器、电阻R与电压表组成如图所 示电路,闭合开关,将传感器逐渐靠近装有酒精的杯口上方,发 现电压表示数逐渐增大,此过程中（ C ）
题型二 由滑动变阻器引起的并联电路中的物理量变化 例1、如图所示的电路中，电源电压保持不变．闭合开关S ，当滑动变阻器的滑片P向左移动时，电流表A1和A2示数 的变化情况分别是（D ）
A. A1变小、 A2变小 B. A1 变大、A2变大 C. A1变大、 A2不变 D. A1变小、 A2不变
针对训练
1.示的电路中，电源电压不变，闭合开关S，若将滑片P向右 移动，电压表V的示数将___不__变___，电流表A1的示数将 __变__小____，电流表A2的示数将__不__变____（填“路中物理量的 变化
题型三 由传感器阻值变化引起的电路中物理量的变化
例2、如图电路，P向右时，观察到现象是（ A ）
A. 电压表的示数减小，电流表的示数增大 B. 电压表的示数增大，电流表的示数减小 C. 电压表和电流表的示数都增大 D. 电压表和电流表的示数都减小
针对训练
1.如图的电路，电源电压保持不变，R2＝2R1，滑片P在R2的 中点。闭合电键S，由中点向左移动滑片P的过程中（ C ）
常见的传感器有： 光敏传感器：随光照的变化阻值发生改变 温度传感器：随温度的变化阻值发生改变 压力传感器：随压力的变化阻值发生改变 湿度传感器：随湿度的变化阻值发生改变 气体传感器：随气体浓度的变化阻值发生改变
例1、小明同学设计了一种火灾烟雾报警装置，其原理电路如图所 示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增 大。当电流表示数减小至某一值时，装置报警。S闭合后，当有烟

中考物理复习专题课件----动态电路分析(共16张PPT)

中考物理复习专题课件----动态电路分析(共16张PPT)
6.25Ω时，电流表的示数为_0__.4__A。
（4）为了保证电路中各元件安全工作， 变阻器接入电路的阻值范围是_4_Ω_—__1__0_Ω。
拓展应用
光敏电阻的特点是有光照射它时阻值变小．如图所示是 某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电
阻，R2为滑动变阻器，A、B间接监控装置．则（ A ）
二、开关通断对电路的影响
例3.在如图所示的电路中，将开关S闭合，则电流表 的示数将__变__大__，电压表的示数将__变__大__，电压表 与电流表示数的比值__不__变__(均填“变大”、“变小” 或“不变”)。
9.
测试仪的显示屏 是 由电流表或电压表 改装而成的。
酒精测试仪
人饮酒后，约90%的酒精通过肺部呼气排除，因此 测量呼气中酒精的含量，就可以判断其醉酒的程度。
专题： 动态电路分析
1
动态电路问题就是电路中某电路元件发生 变化引起电路结构变化，从而引起电阻、电流 和电压变化的问题。
一、滑动变阻器对串、并联电路的影响
（一） 串联电路电阻的变化对电路中电流和电压的影响
【针对训练】
如图，电源电压保持不变．闭合开关，当滑动变阻器
的滑片P向右移动时，电流表示数将 变小 ，电压表示数 将 变大。（填“变大”、“不变”或“变小”）
（2分）电气 应客户要求，设计一个自动身高测量仪，能
够实现身高越高，电表示数越大。以下四个设计方案中，r是定
值电阻，r’是滑动变阻器，电源电压不变，滑片会随身高上下
B 平移。你认为符合要求的是（
）
3
复试环节（一）
气敏电阻
遇酒精
设计电路
电阻变小
1、使用以下器材设计酒精测试仪的电路图：

中考物理电学专题复习市公开课一等奖省赛课获奖PPT课件

中考物理电学专题复习市公开课一等奖省赛课获奖PPT课件
BC
图T1－3
图T1－4 专题1┃ 动态电路问第9页题
2．并联电路
例2 [·大连]如图T1－5所表示，电源电压保持不变，
闭合开关，在滑动变阻器滑片P从a向b滑动过程中，设灯泡工
作时电阻不变，以下说法正确是( )
B
A．L1灯逐步变亮 B．L2灯逐步变亮
C．电流表示数变小
D．滑动变阻器两端电压逐步变大
( )A
A．L1灯丝断了 C．L2灯丝断了
B．L1短路 D．L2短路
图T2－8
专题2┃ 电路故障问题第27页
2．并联电路 例2 小艳同学某天在家开灯时，灯不亮，经检验发 觉保险丝被烧断。她在父亲帮助下用一盏标有“220 V 40 W”字样灯泡L0(校验灯泡)取代保险丝接入电路，如图T2－9 所表示。然后进行以下操作，并观察到对应现象：当只闭 合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合 开关S2时，L0正常发光，L2不发光。由此能够判断( ) BA．L1和L2所在支路均短路 B．L1所在支路完好，L2所在支路短路 C．L1所在支路完好，L2所在支路断路 D．L1所在支路短路，L2所在支路断路
图T2－9
专题2┃ 电路故障问题第28页
[思绪点拨] 专题2┃ 电路故障问第2题9页
针对训练
2. 如图T2－10所表示电路，闭合开关S后，发觉灯L1 不亮，L2正常发光。此电路故障可能是( B )
A．开关S接触不良 B．电灯L1灯丝断了 C．电灯L1短路 D．电灯L2短路
图T2－10
专题2┃ 电路故障问题第30页
源被短路，轻易烧坏电源。
图T2－1
图T2－2 专题2┃电路故障问题
第19页
(2)并联电路短路：如图T2－2所表示，此时一条支路短路， 造成电源短路，轻易烧坏电源。

最新教科版中考复习动态电路专项 (13张PPT)教育课件

最新教科版中考复习动态电路专项 (13张PPT)教育课件

: 其实兴趣真的那么重要吗？很多事情我 们提不 起兴趣 可能就 是运维 我们没 有做好 。想想 看，如 果一件 事情你 能做好 ，至少 做到比 大多数 人好， 你可能 没有办 法岁那 件事情 没有兴 趣。再 想想看 ，一个 刚来到 人世的 小孩， 白纸一 张，开 始什么 都不会 ，当然 对事情 开始的 时候也 没有 兴趣这 一说了 ，随着 年龄的 增长， 慢慢的 开始做 一些事 情，也 逐渐开 始对一 些事情 有兴趣 。通过 观察小 孩的兴 趣，我 们可以 发现一 个规律 ，往往 不是有 了兴趣 才能做 好，而 是做好 了才有 了兴趣 。人们 总是搞 错顺序 ，并对 错误豪 布知晓 。尽管 并不绝 对是这 样，但 大多数 事情都 需要熟 能生巧 。做得 多了， 自然就 擅长了 ；擅长 了，就 自然比 别人做 得好； 做得比 别人好 ，兴趣 就大起 来，而 后就更 喜欢做 ，更擅 长，更 。。更 良性循 环。教 育小孩 也是如 此，并 不是说 买来一 架钢琴 ，或者 买本书 给孩子 就可以 。事实 上，要 花更多 的时间 根据孩 子的情 况，选 出孩子 最可能 比别人 做得好 的事情 ，然后 挤破脑 袋想出 来怎样 能让孩 子学会 并做到 很好， 比一般 人更好 ，做到 比谁都 好，然 后兴趣 就自然 出现了 。
D 电流表的示数不变，电压表的示数不变
1分析电路类型——去表，简化电路
2判断电压表测量对象——短路法
3化动为静——作图对比
R
R
R
串联电路
电压表测滑动变阻器红色部分电压
等效电路：滑片向左移动，电阻不变
4 具体问题具体分析：串联电路由整体到部分，先电流后电压 滑动变阻器电阻R阻值大小不变，串联电路R总＝R1+R，则电路总电阻R不变

中考物理(教科版)二轮专题复习《动态电路》课件(共15张PPT)

中考物理(教科版)二轮专题复习《动态电路》课件(共15张PPT)

总电流变小
类型一（2）：滑片移动引起的动态电路（并联）
局部
电阻变化
局部
滑动变阻器 电流变化
整体
电流变化
类型一（2）：滑片移动引起的动态电路（并联）
中考回放
（2020.14）如图所示，电源电压恒定不变，闭合开关S， 若滑片P向上移动，下列说法正确的是（ B ） A．A示数变小，V示数变大 B．A示数变小，V示数不变 C．A示数变大，V示数变小 D．A示数变大，V示数不变
牛刀小试
练习1： 学考新评价94页第6题 练习2： 学考新评价95页第7题 练习3 学考新评价95页第9题
小结
开关变化 前后
分析用电 器的连接
方式
分析电表 的测量对
象
分析滑片 移动时电 阻的变化
真题改编
（2022福建）如图，电源电压不变，R为定值电阻。闭合开关S， 将滑片P从右端向左端移动过程中，下列说法正确的是（C ） A、电流表A示数变大，电压表V1示数不变 B、电流表A示数变大，电压表V2示数变小 C、电压表V2和电流表A示数乘积变大 D、电压表V1和电流表A示数之比不变
类型一（2）：滑片移动引起的动态电路（并联）
类型一（2）：滑片移动引起的动态电路（并联）
中考回放（变式1）
如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移 动，电流表A示数 变大 ，电压表V示数 不变 。
类型一（2）：滑片移动引起的动态电路（并联）
中考回放（变式2）
如图所示，电源电压恒定不变，闭合开关S，若滑片P向上 移动，电流表A示数 不变 ，电压表V示数 变小 。
V2示数 变大 。 4、电压表V2与电流表A示数之比变大 ，电压表V1
与电流表A示数乘积 变小 。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第16页/共17页
感谢您的欣赏
17
第17页/共17页
等效电路
原来
V U示 = U
↓A
I2 =
U R2
第12页/共17页
后来
U示 = U
I
U R1 R2
专题小结
一、动态电路的主要类型
1.可变电阻的阻值变化引起的 电路变化问题。
2.滑动变阻器的滑片移动引起的 电路变化问题。
3.开关开闭引起的电路变化问题。
第13页/共17页
专题小结
二、动态电路的解题关键
化动为静
（即分析解决多个静态电路的问题）
第14页/共17页
专题小结
三、动态电路的解题技巧 1.电流表可视为导线，电压表可 看作断路。 2.多个仪表时，一个一个单独分析。 3.元件断路或短路时可去掉。 4.同一根导线各处接线效果等同。 5.串联电路一般先分析电流，并联 电路一般先分析电压。
第15页/共17页
（C）
等效电路
V U2 = U
A↓
I2 =
U R↑2
第8页/共17页
[例题]
4. 如图所示，电源电压保持不变。闭合开关S后，滑片P向左
移动的过程中，有
（C ）
A. 电流表的示数减小
B. 电压表V1的示数增大 C. 电压表V2的示数增大 D. 电压表V2的示数减小
等效电路
A
I
U R
U R1 R2
第6页/共17页
[例题]
3 . 如图所示，电源电压不变。当开关S闭合后，滑动变阻器的
滑片P向右移动时，下列判断正确的是
（ B）
A. 电流表A1的示数变大 B. 电流表A2的示数变小 C. 电压表的示数变大
D. 电压表的示数变小
V U示=U
等效电路
R阻
U A1 I灯= R灯
A2
↓
I = I灯+ I阻
第4页/共17页
[例题]
2. 如图所示，电源电压不变。闭合开关S，当滑片P向右移动时， 电流表的示数 变小 ，电压表的示数 变大 。（选填 “变大”、“变小”或“不变”）
等效电路
A↓ I
U R
U R1R2 ↑
V ↑ U 2 = U -U1 =U -↓IR1 （或↓U1= ↓IR1 ↑U2= U-U1 ↓）

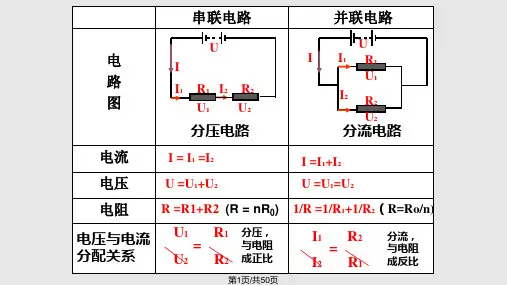

串联电路和并联电路
电路名称 串联电路 并联电路
电路图
电流关系 电压关系 电阻关系
I =I 1=I 2 U = U1 + U2 R = R1 + R2
I =I 1+I 2
U = U1 = U2
1 R
1 R1
1 R2
欧姆定律
I
U R
U = IR
R
U I
第1页/共17页

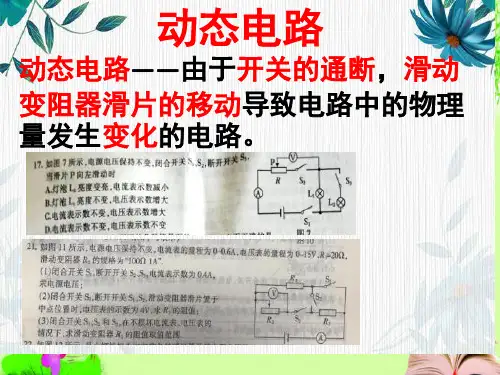

动态电路
