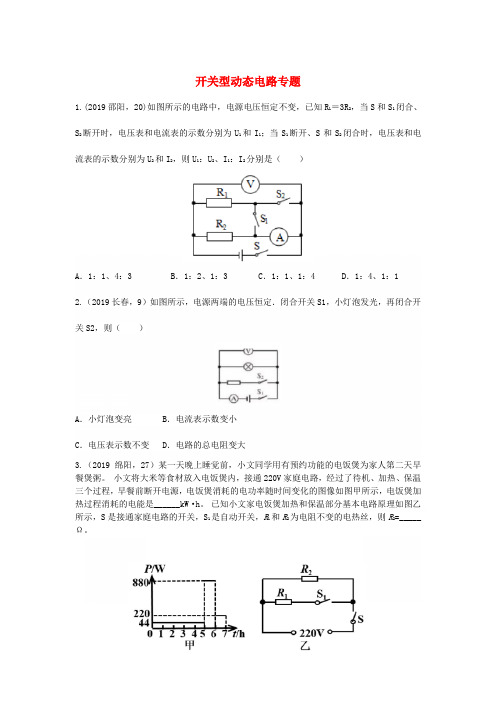

开关型动态电路专题1.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：12.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮 B．电流表示数变小C．电压表示数不变 D．电路的总电阻变大3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
4.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。
5.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小6.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。

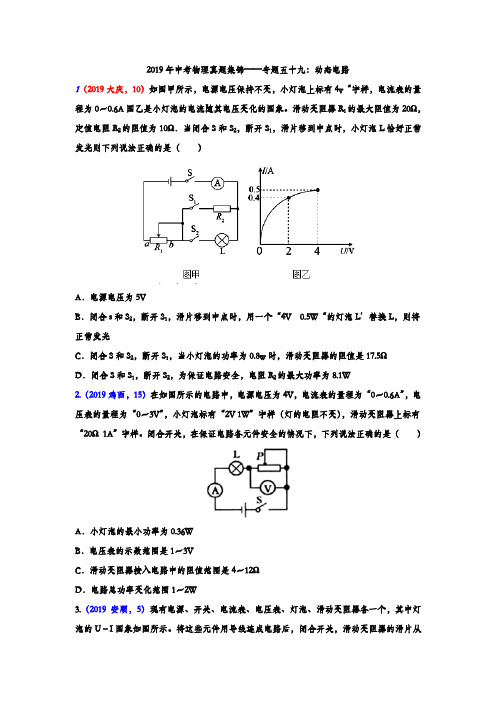

2019年中考物理真题集锦——专题五十九：动态电路1（2019大庆，10）如图甲所示，电源电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象。
滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（）A．电源电压为5VB．闭合s和S2，断开S1，滑片移到中点时，用一个“4V 0.5W“的灯泡L′替换L，则将正常发光C．闭合S和S2，断开S1，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5ΩD．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W2.（2019鸡西，15）在如图所示的电路中，电源电压为4V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“2V 1W”字样（灯的电阻不变），滑动变阻器上标有“20Ω1A”字样。
闭合开关，在保证电路各元件安全的情况下，下列说法正确的是（）A．小灯泡的最小功率为0.36WB．电压表的示数范围是1～3VC．滑动变阻器接入电路中的阻值范围是4～12ΩD．电路总功率变化范围1～2W3.（2019安顺，5）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。
将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。
下列结论正确的是（）A．电源的电压为5VB．小灯泡的最大功率为0.3WC．滑动变阻器的最大阻值为20ΩD．整个电路的最小功率是1.8 W4.（2019淄博，15）如图所示，电源电压为12V，滑动变阻器的规格为“50Ω2A”，L1和L2分别标有“6V 3W”和“6V 9W”的字样，闭合开关S后，调节滑动变阻器的滑片，在保证电路安全的情况下（不考虑温度对灯丝的影响），下列说法正确的是A. L2能正常发光B. 滑动变阻器接入电路的最小阻值是8ΩC. 电流表示数的变化范围是0~0.5AD. 电路消耗的最大功率是12W5.（2019海南，9）如图所示是某电子秤内部简化电路。
2019年中考物理真题分类汇编——动态电路计算专题1.（2019德州，27）如图（a）所示电路，电源电压保持不变。
小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。
求：（1）小灯泡的额定功率；（2）电源电压及定值电阻R2的阻值；（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I﹣U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
2.（2019烟台，27）某家用电热水器，其工作模式和相关参数如下表。
如图为电热水器的原理图，包括工作电路和控制电路两部分，通过电磁继电器自动控制电热水器实现加热状态和保温状态的档位变换。
R0、R1为电热丝，R2为滑动变阻器，R为热敏电阻（置于电热水器内），其阻值随温度的升高而减小。
红灯、绿灯是电热水器工作时的指示灯，忽略指示灯对电路的影响。
（1）分析说明当绿灯亮时，电热水器处于保温状态还是加热状态？（2）工作时，若要提高电热水器的保温温度，如何调节保护电阻R 2的滑片？（3）R 1工作时的电阻是多大？（4）电热水器处于加热状态时，工作4.2min ，可使1L 水的温度升高40℃。
则该电热水器的效率是多少？[()34.210/c J kg =⨯⋅水℃。
计算结果保留一位小数]3.（2019聊城，）如图所示，电源电压恒为12V ，小灯泡上标有“6V 3.6W “字样且灯丝电阻保持不变，当只闭合S 、S 1时，小灯泡正常发光；当所有开关都闭合，滑动变阻器的滑片滑到最右端时，电流表A 的示数是1.8A ．求：（1）定值电阻R1的阻值；（2）滑动变阻器R2的最大阻值；（3）小灯泡通电时消耗的最小电功率。
4.（2019威海，27）火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。
动态电路计算专题1.（2019襄阳，26）如图所示,电源电压保持不变,小灯泡L上标有“6V、2W”字样,当S1和S2同时闭合时,电流表的示数为0.5A；当只闭合S1时,电压表的示数为3V,此时R1消耗的功率为0.4W。
求:(1)小灯泡正常工作时的电阻值；(2)R1的阻值。
2.（2019盐城，25）新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关。
高、低温挡的额定功率见下表。
煮饭时，闭合开关S，电饭锅正常工作30min消耗的电能为0.44kW•h。
求:（1）煮饭时通过R1的电流（2）电热丝R2电阻（3）30min内R2消耗的电能3.（2019毕节，25）某同学设计了一个利用如图1所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2是一个压敏电阻，它的阻值随所受液体压力F的变化关系如图2所示，电源电压保持6V不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。
（设海水的密度ρ水＝1.0×103kg/m3，g取10N/kg）（1）当电流表示数为0.2A时，求压敏电阻R2的阻值；（2）如图2所示，当压敏电阻R2的阻值为20Ω时，求此时压敏电阻R2所在深度处的海水压强；（3）若电流的最大测量值为0.6A，则使用此方法能测出海水的最大深度是多少？4.（2019菏泽，27）如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V （电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。
（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）5.（2019赤峰，23）同学们发现电饭锅、电高压锅等用电器的功率都是可以调节的。
2019年中考物理复习动态电路分析50题2018.11一、单选题（共33题）1.如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。
闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变小C.电压表和电流表示数的比值将变小D.电流表和电压表示数均变大2.在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A.电压表V1，示数不变，电压表V2示数变大B.电流表A示数变大C.电压表V2示数与电流表A示数的比值变小D.电压表V1示数与电流表A示数的比值不变3.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是（）A.表和表示数均变小B.表和表示数均变大C.表示数变小，表示数变大D.表示数变大，表示数变小4.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5.如图所示的电路中，电源电压保持不变。
闭合开关S，将滑动变阻器的滑片P从中点滑到b端，下列说法正确的是（）A.电路中的总功率变小B.电压表V2的示数变大C.电压表V1示数的变化量与电流表示数的变化量之比变大D.电压表V1示数的变化量大于电压表V2示数的变化量6.在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A.电流表的示数变小，电压表的示数变大B.电流表的示数变大，电压表的示数变小C.电流表的示数不变，电压表的示数不变D.电流表的示数变小，电压表的示数不变7.如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
2019年中考物理试题专题训练——开关型动态电路专题1．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大2.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）3.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是s。
4.（2019达州，19）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。
当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为V，R1为Ω，R3为Ω．5.（2019南京，18）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，灯泡L标有“6V 3W”字样。
（1）当S、S1、S2都闭合时，灯泡L正常发光，电流表示数为A，电路消耗的总功率为W；（2）当S闭合，S1、S2断开时，电压表示数为2V，则R1的阻值为Ω，通电1minR1产生的热量为J。
6．（2019锦州，17）在研究并联电路电流特点时，按如图所示电路图连接好电路。
2019 年中考物理试题分类汇编——动向电路一、选择题1.（ 2019桂林， 12）以下图的电路，电源电压保持不变，小灯泡额定电压为4V（小灯泡电阻不随温度变化）。
闭合开关S l，断开开关 S2，在滑动变阻器的滑片 P从 a端挪动到 b端的过程中，电压表示数变化范围是：2V-6V. 电流表示数变化范围是： 0.4A-l.2A ；闭合开关 S2，断开开关 S l，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是（）2.（ 2019 龙东， 15）在以下图的电路中，电源电压为4V，电流表的量程为“0～”，电压表的量程为“0～ 3V”，小灯泡标有“2V 1W”字样（灯的电阻不变），滑动变阻器上标有“20Ω 1A”字样。
闭合开关，在保证电路各元件安全的状况下，以下说法正确的选项是（）A．小灯泡的最小功率为B．电压表的示数范围是1～ 3VC．滑动变阻器接入电路中的阻值范围是4～ 12ΩD ．电路总功率变化范围1～ 2W3.（ 2019 荆州，24）以下图电路，电源电压不变，闭合开关S，当滑片P 置于滑动变阻器 R2 的最右端 B 处时，电压表的示数为4V，定值电阻R1 的功率为；当滑片P 置于滑动变阻器R2 的中点时，电压表的示数变化了1V．以下结果正确的选项是（）A.电源电压为8V1的阻值为20ΩC.电路前后电流之比为1： 3D.电路总功率变化了4.(2019 荆门， 25)在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8 Ω，R2为定值电阻但看不清表记。
滑动变阻器滑片从左端M 滑到右端N 的过程中，滑动变阻器的电功率P 随PN 间电阻R 变化的关系如图乙所示，此中滑动变阻器阻值取2Ω和 8Ω时电功率同样，则以下说法正确的有①定值电阻R2＝4Ω②电源的电压为6V③电压表的最大示数为④滑动变阻器的最大电功率为A．①②③B．②③④5.. (2019 衡阳， 18)以下图，电源电压不变，C．①②④ D ．①③④R1是定值电阻，闭合开关，将滑动变阻器R2的滑片渐渐从 a 端滑到 b 端，电流表示数为I ，电压表示数为U，电路耗费的总功率为P，以下能正确反应两个物理量之间关系的图象是6.（ 2019 长沙， 11）如图是小海设计的温度丈量仪的电路，R1是定值电阻， R2是阻值随温度高升而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V 1的示数增大C．电压表V2的示数增大 D ．电压表V 2的示数减小7.（ 2019 宿迁， 10）以下图，电源电压6V保持不变，定值电阻R1标有“10ΩA”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～A，电压表量程为0～ 3V，闭合开关 S，以下做法可以保证电路安全的是（）A.电路中电流不超出B.R1 两头电压不超出3VC.滑动变阻器连入电路的阻值在10--20Ω范围内变化D.电路的总功率在 1.8--3W 范围内变化二、填空题1. (2019 衡阳， 22)以下图， R 为定值电阻、 R’为滑动变阻器，闭合开关S，将滑动变阻器的滑片从 a 端渐渐滑动到 b 端，发现○V1表示数从2V 变化到 6V ，而○V2 表示数从4V 变化到0，则电流表示数从0. 2A 变化到 ____A ， R＝ ___Ω2.（ 2019 龙东， 23）以下图为巨磁电阻特征原理表示图，图中四周磁场强度的加强而减小），闭合开关S1和 S2后，电磁铁左边为GMR 是巨磁电阻（阻值随极（填““N ”或““ S”），当滑片P 向右挪动时，小灯泡的亮度将（填“变亮” 、“变暗”或“不变” ）。
2019年中考物理真题分类汇编——开关型动态电路专题1.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：12.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
4.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。
5.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小6.（2019广安，27）小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。
2019年中考物理试题分类汇编——开关型动态电路专题1.（2019 青岛，12）如图甲是一个电加热器的工作原理图，其中R1 和R2 是阻值不变的发热电阻；图乙是它的部分参数。
当电加热器正常工作时，下列说法正确的是A.只闭合开关S，加热器的功率为990WB.开关S 闭合，S1 由断开到闭合，电路中电流变大，R2 的功率变大C.加热器在保温状态下工作5min，产生3.3×104J 的热量D.电阻R1 与R2 的阻值之比为1∶82.（2019贵港，19）家用电吹风的简化电路如图所示，主要技术参数如下表。
则该电吹风正常工作吹热风时，电热丝的阻值是_____Ω，正常工作吹热风5min电热丝产生的热量是_____J。
3.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。
4.（2019福建，16）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（ ）A．0.3 A B．0.6 A C．0.9 A D．1.2 A5.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ ）A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路6.(2019绥化，22)图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。
只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了 A．若将R与标有“50Ω 0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是 W．7.（2019江西，16）如图所示，电源电压保持不变，S掷到1时，小灯泡恰好正常发光。
动态电路专题训练1.如图所示的四幅电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且电压表示数从小变大的是（）2.如图甲，电源电压为且保持不变，小灯泡上标有“”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图象，下列说法正确的是A. 当小灯泡正常发光时，其灯丝的电阻约为B. 当小灯泡正常发光时，电路消耗的总电功率C. 当小灯泡两端电压为2V时，通电2min 小灯泡消耗电能90JD. 根据图乙可以判断，当电压逐渐增大时，小灯泡灯丝的电阻将变大3.小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（）A.电源电压为4.5VB. 小灯泡的额定功率为1.5WC. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W4.如图所示电路，电源两端电压保持不变。
闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（）A. 电压表V1示数和电流表A示数的比值变小B. 电压表V2示数和电流表A示数的比值变小C. 电压表V1示数变化量和电流表A示数变化量的比值变大D. 电压表V2示数变化量和电流表A示数变化量的比值变大。
5.如图所示电路中，在左右移动滑动变阻器滑片的过程中，下列判断错误的是（）A．电流表示数保持不变B．电压表V1示数与电流表A示数比值保持不变C．电压表V1示数与电压表V2示数之和保持不变D．定值电阻R1消耗的功率保持不变6.如图所示，一个标有“6V，3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断不正确的是（）A．无论如何移动滑片P，电路中总功率不会超过2WB．移动滑片P，电路中总功率最小值为0.6WC．当滑片P滑到某个位置时，L和R的电功率相等D．当滑片P由a滑向b的过程中，灯泡L的电功率一直是减小7.如图甲所示电路，电源电压恒为7.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“25Ω 0.8A”，灯泡标有“3V 1.5W”字样，其U﹣I图象如图乙所示。
闭合开关，在电路安全的情况下，则下列说法中正确的是（）A．灯泡的最小功率是0.35WB．电压表示数的变化范围是1V～3VC．电流表示数的变化范围是0.3A～0.5AD．滑动变阻器的电阻允许调节的范围是9～25Ω8.如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A．电流表A1的示数变小，电流表A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A1的示数变小9.如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2＝5：6．下列判断正确的是（）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W10.如图所示是一个天然气泄漏检测电路的原理图，电源电压恒定不变，R0为定值电阻，R 为气敏电阻（其阻值随天然气浓度的增大而减小），则下列说法正确的是（）A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电路消耗的总功率变小D．天然气浓度减小，电压表与电流表示数的比值不变11.如图所示电路，电源电压6V保持不变，定值电阻R1＝10Ω，滑动变阻器R2的最大阻值为20Ω．闭合开关，在滑片b端向a端移动的过程中，以下说法正确的是（）A．滑片在b端时，电流表示数为0.3AB．滑片移到中点时，电压表示数为2VC．电路消耗的最大功率为3.6WD．电压表示数与电流表示数的比值不变12.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。
闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）A．电源的电压为6VB．电路的最大总功率为3.6WC．R2的电功率一直变大D．图乙中D点是滑片位于中点时的状态13.如图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。
闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（）A．电源电压为15 VB．电阻R的阻值为30ΩC．电阻R最小功率为7.5WD．在加满油后，1 min内电阻R产生的热量为450 J14.如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S 后，滑片P由b端向a端滑动的过程中，下列判断正确的是（）A．灯泡L亮度变亮B．电压表示数变大，电流表示数变小C．电压表与电流表示数的比值不变D．灯泡L的最大功率为0.9W15.如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表A1的示数变小，电流变A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A2的示数变小16.为研究滑动变阻器消耗功率的情况，小明按照图1连接了实验电路，闭合开关S，记录了滑动变阻器的滑片P在几个不同位置时，电流表和电压表的示数。
他利用实验数据作出 U ﹣I 图象，如图2所示。
其中滑动变阻器滑片置于最右端时，电路中的电流为 0.2A．关于这个实验电路，下列说法中正确的是（）A．滑动变阻器滑片 P 移动过程中，电压表的最大示数为 16VB．开关 S 闭合，滑动变阻器接入电路电阻为零时，电流表的示数为 1.0AC．滑动变阻器滑片 P 从最右端向最左端移动过程中，滑动变阻器的功率不断增大D．滑动变阻器滑片 P 从最右端向最左端移动过程中，滑动变阻器的功率不断减小17.如图是一大型电子地磅的电路图。
图中电源电压恒定，电阻R是固定电阻。
R0是压力传感器，其电阻随压力的增加而减小。
电流表和电压表可安装在两个不同地方，让两个不同地方的工作人员通过电压或电流的变化来判断物体的质量。
开关S闭合后，当地磅上的重物增加时，下列说法正确的是（）A．电流表示数增大B．电流表示数减小C．电压表示数增大D．电压表示数减小18.在如图所示的电路中，闭合开关S后，当滑动变阻器的滑片P向右端b滑动的过程中，正确的是（）A．电流表的示数增大，电灯L变亮B．电压表的示数增大，电灯L变暗C．电流表的示数不变，电灯L变亮D．电压表的示数减小，电灯L变暗19.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。
开关S闭合后，在滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（）A. 电压表的示数变大B. 电流表A的示数变大C. 电压表的示数变大D. 电路消耗的总功率变大20.如图所示，是汽车油量表的工作原理图。
下列有关说法中正确的是A．油量表是由电压表改装而成的B．油箱内油量增加时，R1接入电路的电阻值减小C．油箱内油量增加时，R0两端的电压变大D．油箱内油量减少时，R1两端的电压变小21.如图所示的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值是______Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变______。
22.如图甲所示电路，电源两端电压保持不变，R0是定值电阻，R1是滑动变阻器．图乙中A 为通过电阻R0的电流与其两端电压关系的图线，B为通过小灯泡L的电流与其两端电压关系的图线．闭合开关S1，断开开关S2，调节滑动变阻器到某一位置c（图中未画出），电压表的示数为4V，电流表的示数为0.4A．再将开关S2闭合，将滑动变阻器调到最左端的a点，则此时电路消耗的总功率为W．23.如图所示电路，电源两端电压为6V保持不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“10Ω，0.5A”，滑动变阻器R2的规格为“20Ω，1A”。
闭合开关，为了保证电路安全，在滑动变阻器滑片移动的过程中，滑动变阻器R2允许接入电路的最小值为Ω。
24.如图甲所示，电源电压恒定，R0为定值电阻。
将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。
电路中滑动变阻器R的最大阻值Ω；电源电压为V．当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率为W。
25.如图甲所示，电源电压一定，已知定值电阻R0＝10Ω．闭合开关S，滑动变阻器滑片P 从最左端滑至最右端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示，则图乙坐标值I1＝A；当电流表示数I＝0.2A时，R0与R消耗的电功率之比为。
26.如图是小红尝试设计的体重仪原理图（R0为定值电阻，R为滑动变阻器），当被测体重增加时，电路中的电流，电压表的示数（均选填“增大”或“减小”）。
27.如图电路，电源电压不变，R1为定值电阻。
闭合开关S，将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是Ω；滑动变阻器的滑片P在中点时，电流表的示数为A。
28.如图所示，A、B两端间电压U＝6V，且保持不变，R1＝10Ω，R2＝20Ω．a、b两端接不同的电阻R f时，R1的电功率不同，其最小值为W；a、b两端不接电阻时，c、d两端的电压称为空载电压，若要求c、d两端的电压不得低于空载电压的60%，R f的阻值范围应为。
29.如图所示，电源电压12V，滑动变阻器标有“10Ω，1A”字样，灯L1、L2分别标有“6V 6W”和“3V 3W”字样。
只闭合S1、S3时，滑动变阻器滑片P位于某位置，灯L1、L2均正常发光，则通过灯L1的电流为A，滑动变阻器消耗的电功率P1；此时只闭合S1，S2，为保证灯L1正常发光，滑片P应向移动（选填“左”或“右”），滑动变阻器消耗的电功率为P2，则P1：P2＝。
