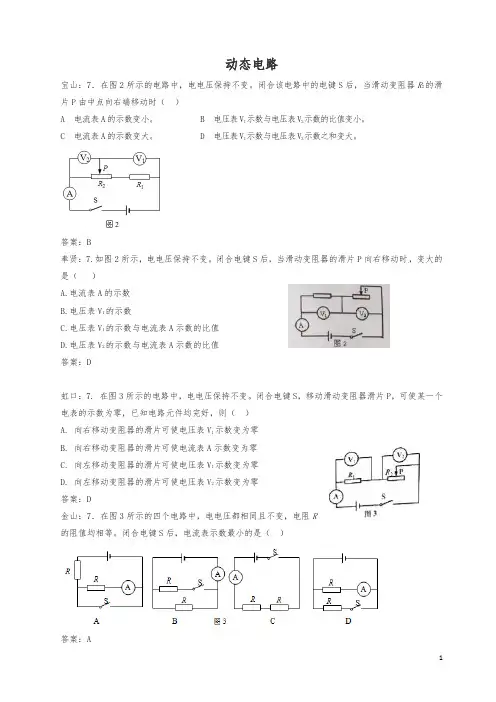

2019年中考物理真题集锦——专题五十四：动态电路（含解析）1.（2019齐齐哈尔，21）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数。
电压表V与电流表A示数的比值。
（均选填“变大”、“变小”或“不变”）【答案】不变；变大。
2.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。
则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。
【答案】10 0.13.(2019益阳，20) 如图所示电路，电源电压不变，R1为发热电阻，阻值10Ω。
R2为定值电阻，阻值为20Ω。
R为滑动变阻器（A、B为其两个端点）。
闭合开关S，当滑片P移动到A端时，电流表的示数为0.3A，电源电压U =V。
当滑片P移到B点时，发热电阻R1在1分钟内产生的热量为J。
【答案】6 ; 2164.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。
【答案】5 ；2 ；0.65.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。
【答案】(1). S1、S2(2). 4：16.(2019遂宁，16)如图所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从位置a移到另一位置b的过程中，电流表的示数变化范围为0.4A-0.2A，电压表的示数变化范围为2V-4V，则定值电阻R0的阻值为______Ω，电源电压为______V：滑动变阻器的滑片P在a位置和b位置时，电路消耗的总功率之比为______。
【答案】10 6 2：17.（2019达州，18）如图所示，电源电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。
【答案】20；5；1.25。
8.（2019达州，19）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。
当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为V，R1为Ω，R3为Ω．【答案】12；20；10。
9.（2019内江，19）如图所示，电源电压恒定不变，电阻R1的阻值为30Ω，小灯泡L标有“9V，4.5W”字样（小灯泡的电阻不变）。
只闭合开关S，滑动变阻器的滑片P移至最右端时，小灯泡L恰好正常发光，则电源电压为V；闭合开关S、S1、S2，滑片P移至最左端时，电路消耗的总功率为8.1W；只闭合开关S，移动滑片P，当滑动变阻器消耗的电功率为1W时，小灯泡消耗的电功率为W。
【答案】9；2。
10.（2019南京，18）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，灯泡L 标有“6V 3W”字样。
（1）当S、S1、S2都闭合时，灯泡L正常发光，电流表示数为A，电路消耗的总功率为W；（2）当S闭合，S1、S2断开时，电压表示数为2V，则R1的阻值为Ω，通电1minR1产生的热量为J。
【答案】（1）0.8；4.8；（2）10；24。
11.（2019沈阳，13）如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏。
若只闭合S，时，移动滑片P，使灯泡变亮的过程中，电压表的示数____；若滑片P 移至a端，只闭合S2时与S1和S2同时闭合时相比，电流表的示数____。
（以上两空均选填“变大”、“变小”或“不变”）【答案】变小；不变12.（2019枣庄，24）在如图甲的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20Ω1A”，闭合开关S，当滑片P从一端滑到另一端的过程中测到R的电功率与通过它的电流关系图象如图乙所示，则电源电压为V，定值电阻R0的阻值为Ω。
【答案】12；1013.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。
电源电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
【答案】小；大14.（2019年郴州，23）如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为J，R3的电功率的最大值为W。
【答案】0.9；6。
15.（2019福建，20）如图电路，闭合开关S，将滑动变阻器的滑片P从a端向b端移动过程中，示数减小的电表是（选填“A”“V1”或“V2”电路的总功率（选填“增大”“减小”或“不变”）。
【答案】V1；增大。
16.(2019绥化，22)图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。
只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了A．若将R与标有“50Ω0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是W．【答案】0.2；0.1。
17.（2019昆明，15）如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为R g保持不变：R为热敏电阻，其电阻与温度的关系如图乙所示。
闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。
则当电流计的示数是9mA 时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。
【答案】(1). 500(2). 14018.（2019重庆A卷，12）图的电路中，电源电压可调，灯L上标有“6V 6 W”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2 A”的字样，两表的量程分别是0~3 A和0~15 V。
闭合S1S2S3，调节电源电压使灯L正常发光，则此时通过灯L的电流为______ A。
当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表。
示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为_________V。
【答案】(1).1A (2).26V19.（2019重庆B卷，12）如图所示，电源电压保持不变.滑动变望器的滑片P移动到某一位置不动，然后改变电阻R/的阻值，得到多组电流、电压值，记录如下表。
第4次实验时电阻箱的电功率为____W；分析数据发现：电阻箱在第2、6次（或第3、5次）实验时电功率相等。
由此推理：电阻箱在第1次与后而第n次实验时的电功率也相等.则第n次实验时电阻箱的阻值为____【答案】(1). 0.45(2). 10020.（2019贵港，19）家用电吹风的简化电路如图所示，主要技术参数如下表。
则该电吹风正常工作吹热风时，电热丝的阻值是_____Ω，正常工作吹热风5min电热丝产生的热量是_____J。
【答案】（1). 55 （2). 3×10521.（2019淮安，17）为了测定风速大小，小明设计了如图所示的装置。
装置中探头、金属杆和滑动变阻器滑片P 相连。
可上下移动。
该装置利用了流体流速越大，压强越________的原理。
现要求：当风吹过探头时。
风速越大，电压表的示数越大，请对该装置提出一条合理的改进措施_______ .【答案】(1). 小(2). 将电压表接在定值电阻两端22.(2019扬州，26）如图所示是一种自动测定油面高度的装置。
电源电压为6V，R1是最大电阻为30Ω的滑动变阻器，它的金属滑片P连在杠杆一端，R2是定值电阻，油量表是用量程为0〜0.6A 的电流表改装而成（ABCD四点表示四个接线柱，电磁继电器线圈电阻忽略不计）（1）当油面上升时，电流表示数变大，则导线M 应与_____接线柱相连；当油量下降到预设位置时，警示灯亮，滑片P刚好在B处，则导线N应与______接线柱相连。
（2）当油箱加满油时，滑片P刚好在A处，电流表的示数达到最大值，求电阻R2的阻值________。
（3）在滑片滑动的过程中，求滑动变阻器R1的最大功率_________。
【答案】(1). A (2). D (3). 10Ω(4). 0.9W23.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
【答案】(1). 0.88 (2). 22024.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为___________V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值___________Ω。
【答案】(1). 9 (2). 12.525.（2019德阳，12）一个空心小铁球漂浮在盛水的烧杯中，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的________极，当滑片P向左滑动，空心小铁球所受浮力________（选填“增大”、“减小”或“不变”）【答案】(1). S（南）(2). 增大26.（2019常德，23）（2019常德，）超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。
超导元件的电阻R1随电流I 的变化关系如图乙所示，限流电阻R2=12Ω，灯泡L上标有“6V 3W”字样。
