手机玻璃油墨

格式：doc
大小：13.50 KB
文档页数：2

下载文档原格式

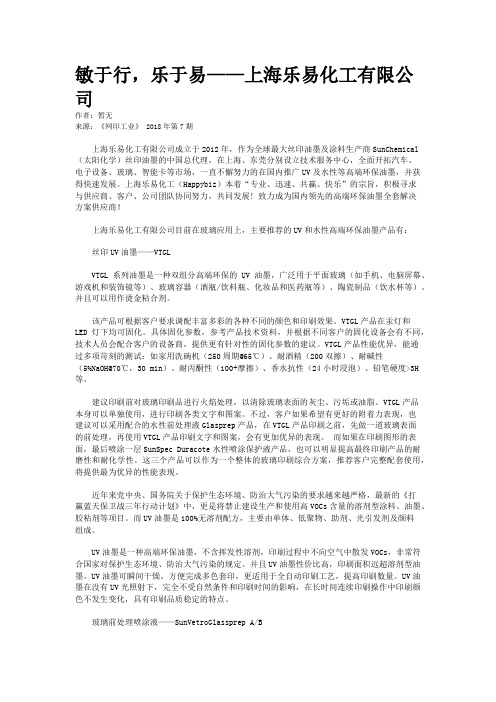

敏于行,乐于易——上海乐易化工有限公司

敏于行，乐于易——上海乐易化工有限公司作者：暂无来源：《网印工业》 2018年第7期上海乐易化工有限公司成立于2012年，作为全球最大丝印油墨及涂料生产商SunChemical （太阳化学）丝印油墨的中国总代理，在上海、东莞分别设立技术服务中心，全面开拓汽车、电子设备、玻璃、智能卡等市场，一直不懈努力的在国内推广UV及水性等高端环保油墨，并获得快速发展。

上海乐易化工（Happybiz）本着“专业、迅速、共赢、快乐”的宗旨，积极寻求与供应商、客户、公司团队协同努力，共同发展! 致力成为国内领先的高端环保油墨全套解决方案供应商！上海乐易化工有限公司目前在玻璃应用上，主要推荐的UV和水性高端环保油墨产品有：丝印UV油墨——VTGLVTGL系列油墨是一种双组分高端环保的UV油墨，广泛用于平面玻璃（如手机、电脑屏幕、游戏机和装饰镜等）、玻璃容器（酒瓶/饮料瓶、化妆品和医药瓶等）、陶瓷制品（饮水杯等）。

并且可以用作烫金粘合剂。

该产品可根据客户要求调配丰富多彩的各种不同的颜色和印刷效果。

VTGL产品在汞灯和LED灯下均可固化。

具体固化参数，参考产品技术资料，并根据不同客户的固化设备会有不同，技术人员会配合客户的设备商，提供更有针对性的固化参数的建议。

VTGL产品性能优异，能通过多项苛刻的测试：如家用洗碗机（250周期@65℃）、耐酒精（200双擦）、耐碱性（5%NaOH@70℃，30 min）、耐丙酮性（100+摩擦）、香水抗性（24小时浸泡）、铅笔硬度>3H 等。

建议印刷前对玻璃印刷品进行火焰处理，以清除玻璃表面的灰尘、污垢或油脂。

VTGL产品本身可以单独使用，进行印刷各类文字和图案。

不过，客户如果希望有更好的附着力表现，也建议可以采用配合的水性前处理液Glasprep产品，在VTGL产品印刷之前，先做一道玻璃表面的前处理，再使用VTGL产品印刷文字和图案，会有更加优异的表现。

而如果在印刷图形的表面，最后喷涂一层SunSpec Duracote水性喷涂保护液产品，也可以明显提高最终印刷产品的耐磨性和耐化学性。

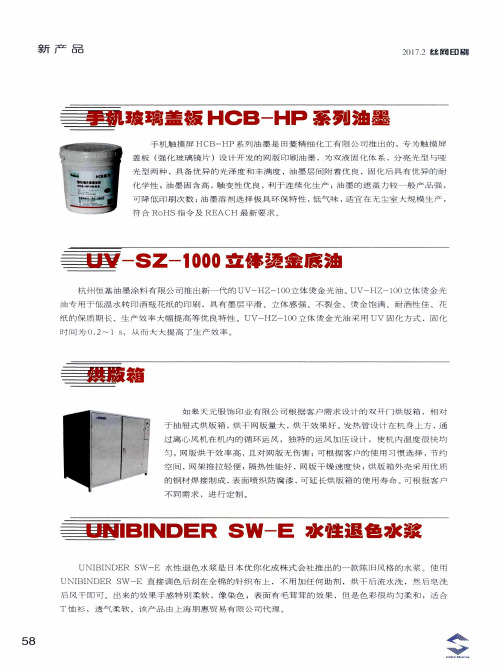

手机玻璃盖板HCB-HP系列油墨

５８
新产品
（）Ｊ７２丝
．
网Ｅ口吊Ⅱ
手机触摸屏ＨＣＢ－ＨＰ系列油墨是田菱精细化工有限公司推出的，专为触摸屏盖板（强化玻璃镜片）设计开发的网版印刷油墨，为双液固化体系，分亮光型与哑
ＵＮＩＢＩＮＤＥＲＳＷ —Ｅ直接调色后刮在全棉的针织布上，不用加任何助剂，烘干后流水洗，然后皂洗后风干即可。出来的效果手感特别柔软，像染色；表面有毛茸茸的效果，但是色彩很均匀柔和；适合Ｔ恤衫，透气柔软。该产品由上海朋惠贸易有限公司代理。
光型两种，具备优异的光泽度和丰满度，油墨层１可附着优良，吲化后具有优异的耐
化学性；油墨固含高，触变性优良，利于连续化生产；油墨的遮盖力较一般产品强，可降低印刷次数；油墨溶剂选择极具环保特性，低气味，适宜在无尘室大规模生产，符合ＲｏＨＳ指令及ＲＥＡＣ烫盒底油
、
杭州恒基油墨涂料有限公司推出新一代的ＵＶ—ＨＺ一１００￣体烫金光油。ＵＶ—ＨＺ一１【）ｆ）立体烫金光油专用于低温水转印酒瓶花纸的印刷，具有墨层平滑、立体感强、不裂金、烫金饱满、耐酒性佳

IR油墨的理解与应用

IR：散油
1、稀释剂添加量过多。 2、玻璃表面脏污(车间湿度过高、导致玻璃
表面产生水雾现象）。 3、油墨在使用前未充分搅拌、导致IR粉与
光油分层。 4、边框油墨与IR冲突结合性不好。
IR:橘皮纹
1、油墨偏稠。 2、网距调试不妥（过高、过低） 3、网纱目数选择不恰当。 4、烤箱内产品放置过多、排风不够。 5、胶刮软硬度和胶刮锐利度的影响。
1、将油墨有效使用时间控制在2H左右、可以根据印刷时间来调配油墨的多少量。
2、印刷的黑框油墨底色是含硅成份、精工IR油墨是不含硅成份的、使IR油墨与底色不相溶、底色油墨里面的硅挥发到需要印刷IR的地方、呈现出小黑点。
2.要求供应商调有含硅的助剂、来增加与底色油墨的融合、避免印刷时、黑点的明显度、
IR油在手机玻璃上应用
IR:印刷时平凡出现的问题点
黑白点：气泡：散油：橘皮纹：阴阳色：
IR:黑白点
1、IR粉与光油分层。 2、IR油墨使用时间过长、 3、玻璃表面脏污、黑色边框油墨含硅量过
多、经过烘烤后、油墨内含硅化学成份挥发到需要印刷的IR孔内。
IR:气泡
1、油墨在调配时（偏稀、偏稠）影响。 2、印刷时速度的快、慢。 3、车间环境（温湿度）的影响。 4、IR油墨本身的流平性不好。
目录
1、IR的理解 2、IR在手机玻璃上的应用 3、IR在印刷操作中平凡出现的问题点 4、怎样更好的印刷IR
IR油墨理解
IR（红外线）油墨具有对可见光（550nm) 有很低的透过率、而对波长在（800nm）以上的红外线又有很高的透过率。所以被广泛的应用在电子产品红外线信号接收的窗口印刷。
IR:阴阳色
1、胶刮压力平衡的影响 2、网版缺陷（曝光不足、曝光过度） 3、油墨未充分搅拌、IR粉与光油分布不均 4、印刷机气压不稳定、网版张力不够。

钢化玻璃油墨的配方设计

钢化玻璃油墨的配方设计玻璃网印油墨的配方设计玻璃是化学性质稳定的无机材料，表面光滑坚硬，与普通的合成树脂类有机印墨结合力不强，而且多数为透明制品，表面上不能有印墨的斑点。

因此，网版的印刷最为适合。

能够被网版印刷的硅酸盐玻璃制品表面进行网版印刷的方式主要是图案装饰、刻度文字等，在硅酸盐玻璃制品(一般为板玻璃与瓶玻璃)表面进行网版印刷所使用的油墨称为玻璃油墨。

这里着重介给玻璃网印油墨的组成部分与制备及网印使用要注意的事项。

首先玻璃网印油墨主要由三种成分组成：调墨油、玻璃基釉和着色剂。

成分之一：调墨油玻璃网印油墨(玻璃色釉)的调墨油，也叫刮板油(连接料)，它的主要成分为各种合成树脂油或天然树脂油及高沸点有机溶剂，在玻璃网版印刷油墨配方中的作用主要是将粉状的玻璃色釉及色粉颜料混合成糊状以便于网版印刷。

印花油在玻璃网印油墨配方中用量有一定的控制性考究数据，应根据配方体系的各物料性质适当使用，为使网版印刷易于进行，并且在网版印刷后玻璃表面不出现线条繁乱的现象，必须尽量少地使用调墨油。

玻璃网印油墨(玻璃油墨)的连接料油通常选用松节油、松油醇、松香、乳香、乙基纤维素等作配方用料，玻璃网印油墨制备配方中调墨油的作用不仅为在网版印刷过程中能将玻璃色釉粉末调成糊状以便印刷，而且还能借助其黏性将玻璃色釉粉末暂时性的黏附于平滑的玻璃制品表面，而在高温烤花(烧制)过程中它本身又必须全部挥发燃烧掉，从而使油墨配方中的玻璃色釉粉末熔结于玻璃制品的表面，形成色彩斑斓的网印图案与文字。

这些具有黏附性的印花油不但要求其与玻璃色釉粉末混合时应有较好的润湿性，而且还应具有一定的干燥速度及黏度，能够使印刷形成的墨膜具有一定的厚度和强度。

成分之二：玻璃基釉一般的网版印刷使用的玻璃釉料，市场已有供应。

特殊性的玻璃釉料，如特殊色调的釉料、特薄玻璃器具的网印釉料，以及防酸、蒙砂(磨砂状装饰)的釉料要根据实践使用效果自行配制。

我们制备玻璃网印油墨的基釉一般是用属于硅一铅一硼系统氧化物的低熔点的玻璃粉末，这些玻璃粉末一般为低温下耐水性良好的氧化铅和氧化硼、抗酸性氧化钛、抗碱性氧化锆等；使用它们来制备玻璃基釉的方法：把上述性质的原料放入坩埚中高温熔化，然后使其流入水中，破碎成玻璃碎片即得玻璃基釉。

各品牌油墨用途与介绍

德国玛莱宝油墨(GL系列玻璃)\彩丽宝油墨、英国高氏油墨、英国阿波罗油墨(主要针对卡类)
恒晖是总代理直销
SR系列丝印油墨: 用于干印刷硬性不干胶、ABS、SAN、丙烯酸纤维（哑加力）、PC、预处理PET膜和卡纸。若添加硬化剂H1，用于印刷热塑性塑料（如蜜胺树脂）、薄阳极化铝及处理过的POM或涂漆承印物等，也能获得良好的附着力。光泽度高，是印刷优质标签、张贴品、展示牌、各种工业文字、标尺和薄膜开关的最佳选择。
GL系列丝印油墨: GL系列丝印油墨系列非常适合于玻璃制品，陶瓷，金属，铝制品，镀铬部件，涂层承印物，热处理塑料制品。同样也适合于印刷陶瓷，金属，铝制品，镀铬，涂层承印物，热处理塑料等制品。
TPR系列油墨: TPR系列特别适于硬性PVC、PS、ABS、SAN、PC、PMMA、某些软性PVC、木材、纸张和卡纸。覆漆表面、弱阳极化铝或一些热固塑料。
富士色丽可在欧洲、美洲和亚太地区15个国家设有分公司，在80多个国家有专有的经销商网络提供全范围的服务。富士色丽可油墨（南京）有限公司成立于1999年，在国内华南、华东、华北各区域设有客户服务中心，形成快速完备的服务网络，并在南京建造了相当规模的厂房。
富士色丽可油墨广泛应用于广告、光盘、标签、包装、信用卡、面板、仪表盘等多个领域；富士色丽可不仅是各类高质油墨的供应商，在客户眼里更是具有创新意识并擅长解决疑难的专家．色彩管理和调配服务是富士色丽可为客户提供的一项核心服务。富士色丽可数码是色丽可全球业务中完全致力于数码打印发展的部门。除了提供油墨解决方案外，富士色丽可也是INCA全球唯一指定代理商。
法国杜比(dubuit)油墨公司:
1958年在法国巴黎创立（前身为法国杜比机械公司），致力于高新技术UV油墨的研发、生产。杜比凭借着UV方面上强大的研发力量和精湛的生产技术，一直领导着世界UV市场的创新与发展。杜比油墨(dubuit ink)成为标牌铭板、薄膜开关、商标标签、移动通信、瓶子容器、广告装饰、包装印刷、CD光盘等行业优质可靠的印刷油墨。主要有以下系列: 杜比STARGLASS系列UV型丝印油墨--适用于玻璃,PC,PMMA等承印物.固化后油墨硬度好,光泽度高,耐磨性好,对各种化学品有极佳的抵抗性,非常适用于面版,手机等行业. KEYFLEX系列UV型丝印油墨--具有极佳的柔韧性,适合切模,打凸,成型等工艺;层间附着力好,可以多层叠印,遮盖性佳,并同时具有透明颜色,广泛应用于薄膜开关,面版行业.此系列应用于PC,处理PET,PVC等材料. EAP系列UV型丝印油墨--专门针对标签市场而开发,油墨具有极佳的柔韧性和遮盖性,光泽度高,承印物适应面光,如PC,PET,PP,PE片材等. UVIPET系列UV型丝印油墨--属于高亮度UV丝印油墨,适合硬质PET材料(PETP,APET,PETX...)是日益发展的PET瓶子印刷的首选. UVIBOARD系列UV型丝印油墨--是高亮度UV丝印油墨,适合各种工程塑料产品,如处理的硬质PP,PS,PC,PMMA等. PLASTAR系列UV型丝印油墨--主要应用于手工业用途的大部分塑料.如PVC,PC,PS,ABS,PMMA(有机玻璃/压克力)部分PET等.油墨具有较好的光泽度. MULTIPLUS系列UV型丝印油墨--系针对广告市场而开发的UV丝印油墨.固化速度好,适合PVC,PS,PC,P,MMA等材料的印刷. YUPOSTAR系列UV型丝印油墨--系高遮盖力UV油墨,缎光效果,在一些困难的承印物(如合成纸PT,PQ,YUPO)上具有超强的附着力.由于其高活性配方,使之成为大幅面广告印刷的最佳选择. 镜面油墨系列溶剂型丝印油墨--是高分辨率油墨,油墨干燥后即可获得镜面的效果.非常流行于前控面版,手机等行业,适用于玻璃,PVC,PC,PMMA及部分的PET承印物. 8500系列溶剂型丝印油墨--是双组份环氧树脂油墨;在玻璃,陶瓷,金属,硬化PMMA及PC等承印物上有超强的附着力.固化后油墨硬度好,光泽度高,耐磨性好,对各种化学品有极佳的抵抗性,如：洗涤剂,溶剂.酒精等.

手机镜片检验标准

1．0目的规范本公司6.5in以下镜片的质量检验标准,使全体员工有章可循，确保产品符合我司生产及客户要求。

2．0适用范围2.1 适用于执行检验程序的所有检验员和工程师（IQC、IPQC、FQC、OQA、QE、QA等）。

2.2 如无特殊规定，本标准适用于本公司相关部门对LENS进行设计、生产、出货的检验。

(客户有特殊要求的，按客户标准执行；一般情况下本公司将客户标准编入《工艺参数卡》或《产品图纸》)3．0定义3.1 检验区域定义正面 front surface 背面 rear surface3.2 缺点种类及定义3.2.1 CRI（致命缺陷）：指产品在使用过程中会产生损害人身安全或者严重影响产品性能的缺陷。

3.2.2 MAJ（主要缺陷）：对产品外观或性能产生较严重影响的缺陷。

3.2.3 MIN（次要缺陷）：对产品外观或性能产生轻微影响的缺陷。

3.3 外观检查：按照《抽样方案》GB/T2828.1-2003，IL=Ⅱ，AQL=0.4；工序间出货检验或来料检验或最终出货检验连续三批不合格的，需加严抽查，按照《抽样方案》GB/T2828.1-2003，IL=Ⅲ，AQL=0.4验收。

功能性、可靠性检查： 0 收 1 退；尺寸检查：批量≤1200，N=3；批量>1200，N=5；接收水平：C=0。

3.4 AQL取值（抽样有特殊要求的除外）：CRI（致命缺陷）=0.1；MAJ（主要缺陷）=0.4；MIN（次要缺陷）=1.0。

3.5 代码对照表代码名称单位代码名称单位N 数目/个数个 D 直径mmL 长度mm S 面积m㎡W 宽度mm ds 距离mmH 深度/高度mm3.6外观不良定义参考《不合格品分类、命名及定义规范》。

4．0权责不适用 5．0内容 5.1 包装检验序号检查内容检查方法验收标准1 外包装箱目视外包装箱要求完好，如果外包装箱有破损，但内包装完好，产品无受到任何损坏，外包装箱的标贴清楚可辨时，可接受。

精工IR油墨技术资料

影响IR 油墨透光率和印刷平整性的因素
网版目数溶剂添加比例（稀释率）印刷速度刮胶硬度油墨配方

调整IR 油墨透过率和颜色的基本步骤和准则

改变印刷方式来调整油墨的透光率和颜色深浅 ①网版目数 ②溶剂添加量 ③调整刮刀的角度

在油墨中加入配方母色来调整油墨透光率和颜色深浅，色相
常用IR油墨的优缺点比较
系列名称附着力(玻璃）染料搅拌性耐高温高湿性耐溶剂性印刷性
HF 1000
HF 1400N HF MOL HF BMR-S HAC
良好
良好
一般
一般
良好
良好一般一般一般
良好
良好一般一般一般
一般
良好良好良好良好
一般（还可以）良好一般（还可以）良好一般（还可以）良好
10、油墨印刷出现黑点
a、配方中不含有染料的IR油墨不会出现黑点问题（红外线透过率要求不是非常高，无黑透一体要求的IR油墨调配）
b、配方中含有染料的IR油墨有时会出现黑点，暂时还未找到完全消除黑点的解决方案，但保证出厂前油墨与染料是完全搅拌均匀。黑点有零星存在，希望贵司可以接受和理解！
HF GV3-710（黑）
8、若印刷中出现气泡，桔皮，平滑性不良等问题，可在油墨中加入1~3%的消泡剂（消泡剂最好直接加入到原墨中，用搅拌机搅拌均匀，然后再印刷使用）原因：若在小样中加入消泡剂（CARE154), 手动搅拌不能完全搅拌均匀，消泡剂在油墨中的性能不能完全体现，最终达不到改善平滑性的效果。
9、印刷中出现白圈时，通过以下几个方面考虑
在油墨中加入配方母色来调整油墨透光率和颜色深浅，色相
a：若颜色深且浓，可加入800光油和850印刷光油来调整，添加比例可以是800:850=4:1或5:1

3D Glass曝光显影油墨全制程解决方案

3D Glass 曝光显影油墨全制程解决方案3D Glass 曝光显影油墨全制程解决方案
以新一代智能手机为代表的3D 曲面玻璃应用市场已经引爆，柔性显示屏配合曲面玻璃，将成为手机、穿戴、智能家电，智能消费电子等3C 产品未来的亮点和标配。

在这一背景下，泰达机器人基于其多年流体控制技术的经验积累，积极布局3D 曲面玻璃市场，泰达也相信可以在这一领域做出让客户满意的产品，因为相比较传统的丝网印刷，用喷涂（或者喷墨）方式来实现3D 曲面玻璃的表面处理是更为适合的工艺选择。

然而，3D 的应用场景对喷涂技术提出了非常大的挑战，一是对于膜厚的控制要达到绝对一致性，另一个是致密程度方面，要以喷涂的方式达到传统丝网印刷的致密程度。

而在市场中，目前还没有能够达到这样效果的设备。

为了填补这一市场空白，泰达机器人做了很多基础性的研发工作，面对新的应用挑战，泰达机器人定向研发了很多新的工艺产品，最终形成了3D 曲。

IR--油墨技术

a：增加网版的目数，能够提高透过率和使颜色变浅、变淡，但同时会降低IR油墨在黑色背景下的黑度。（T-300→T-350）
b：减少稀释剂的用量，能够降低油墨透光率和使颜色变浓、变深。（20% → 10%）
c：在不改变网目目数和稀释剂比例的情况下，使用两层印刷（在第一层印刷完、不干燥的情况下，直接印刷第二层），可以降低油墨透光率和使颜色变深、变浓。
因为染料的原因易出现颜色渗透现象
IR油墨的种类和应用
HF 1000 系列油墨：玻璃 HF 1400N 系列油墨：玻璃 HF GV3 系列油墨：玻璃 HF MOL/COL 系列油墨：PC,PET,PMMA HF HSD 系列油墨：PC,PET,PMMA HF BMR-S 系列油墨：PC,PMMA HAC系列油墨：PC,PMMA
※ 其中HAC系列油墨为有卤油墨.
IR油墨标准色（HF 1400N\HF GV3）
HF 1400N标准品（蓝色）
1、550nm5% ±2, 850nm80% 以上（YC00130） 2、550nm15% ±2,850nm80%以上（YC00131） 3、550nm25% ±2,850nm80%以上（YC00132）
加入止流剂850光油及care55来改善
10、油墨印刷出现黑点
a、配方中不含有染料的IR油墨不会出现黑点问题（红外线透过率要求不是非常高，无黑透一体要求的IR油墨调配）
b、配方中含有染料的IR油墨有时会出现黑点，暂时还未找到完全消除黑点的解决方案，但保证出厂前油墨与染料是完全搅拌均匀。
黑点有零星存在，希望贵司可以接受和理解！
特征：黑度高、遮盖力及流平性好、具有不导电的性质。
玻璃用油墨的特征
油墨名
类型
干燥温度

单层印刷玻璃盖板绝缘黑油检测标准

单层印刷玻璃盖板绝缘黑油检测标准适用范围：专业针对强化玻璃材料，广泛应用于手机玻璃盖板、平板电脑玻璃盖板、导航仪、MP4、MP5等电容屏模组都玻璃盖板、面板、镜片。

油墨特性：1.单层印刷，420目丝印一遍，OD值5.0以上，膜厚6-7um 350目印刷一遍，OD值6.0以上，膜厚8-10um。

2.油墨表面分高亮光和哑光效果：高亮光特别适合印刷UV水胶贴合哑光特别适合OCA光学胶贴合。

3.与丝印镜面银LOGO部分密着性强，保护镜面银油墨，在水煮30分钟，超声波（PH值11-12）清洗、UV光照200小时后，在镜面银部分做百格测试，附着力达5B。

测试内容检测标准测试结果附着力 3M600胶纸百格测试，垂直剥离重复3次，附着力5B 附着力5B，无脱墨油墨厚度 350目印刷一次，测膜仪实测干膜厚度，小于或者等于7um 4-6um透光率油墨干燥后，使用OD值测试仪测试OD值，大于或等于3.0 4.0以上耐酒精白色无尘布蘸98%酒精，500克力，100次不退色（往返为一次）白色无尘布无染色耐丙酮白色无尘布蘸丙酮，500克力，100次不退色（往返为一次）白色无尘布无染色耐甲苯白色无尘布蘸甲苯，500克力，100次不退色（往返为一次）白色无尘布无染色耐酸碱 25%浓度NaOH碱溶液中侵泡24小时，性能测试，百格测试达5B 油墨无变色无麻点，附着力5B耐水煮 100℃沸腾开水煮60分钟，性能测试，百格测试达5B 油墨无变色无气泡，附着力5B高温高湿 60℃，90%RH，测试240小时，性能测试，百格测试达5B 油墨不起气泡和皱纹，附着力5B UV光照 200小时UV光源测试，1.0W/c㎡能量，40-50℃环境，测试性能油墨不变色，无变化，附着力5B耐高温 250℃烘烤30分钟，颜色无变色（白色250℃烘烤30分钟无变黄）颜色不变色，白色不变黄盐雾测试 35℃，喷雾2h--40℃,93%RH环境—保持168小时，性能测试墨层无异常，无变色，附着力5B超声波超声波清洗 1h,墨层与覆盖镜面银LOGO部分无参透、无麻点墨层无异常，对镜面银油保护强油墨硬度 750±10g压力，与测试面成45o，速度0.5mm-1mm/S,距离7mm 中华4H铅笔，测试硬度达标工艺条件： 1.网目；420目/350目胶刮硬度：75-80°刮刀斜度：15-35°网版感光膜厚：12-18um2油墨调配：.PM-1075-8(黑色)：PM-1000(固化剂)=100:10 稀释剂比例=10-12%3干燥条件： IR远红外隧道炉180℃烘烤10分钟进行表面干燥，最后一遍印刷完成后用烤箱160℃烘烤30分钟，达到完全干燥。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

手机玻璃油墨
本文友邦油墨提供
适用范围
适合各类高档电器产品控制铭板如：玻璃镜条、手机屏幕、MP3屏幕、DVD控制面板、VCD控制面板、电视机屏幕、洗衣机控制面板、冰箱控制面板微波炉控制面板、电磁炉控制面板等电器产品不同材质和印刷工艺多种金属、铝片、铁片等各种密胺制品及烤漆面板进行丝印或移印，该油墨对金属、铝片、铁片等各种密胺制品及烤漆面板具有超强附着力，网上印刷性能好；油墨的耐冲压性能好，流平好，光泽度强。

各类艺术玻璃、PS、PC、ABS、PET、PVC、PMMA，压克力等透明材质的镜面效果的印刷。

稀释剂
专用稀释剂
油墨调配方法
使用前将油墨搅拌均匀。

酌情添加部份稀释剂，搅拌均匀使用。

干燥条件
（视底材状况及生产条件干燥）自然干燥（温度25℃、湿度75%），24小时强制
干燥60℃/30分钟（镜面效果呈现后强制干燥）150℃/时，10-15分钟完全固化（镜面效果呈现后强制干燥）
过网性能
77T～120T网纱（T-250～T-300目丝网）。
