钢化玻璃油墨的配方设计玻璃网印油墨的配方设计玻璃是化学性质稳定的无机材料，表面光滑坚硬，与普通的合成树脂类有机印墨结合力不强，而且多数为透明制品，表面上不能有印墨的斑点。
因此，网版的印刷最为适合。
能够被网版印刷的硅酸盐玻璃制品表面进行网版印刷的方式主要是图案装饰、刻度文字等，在硅酸盐玻璃制品(一般为板玻璃与瓶玻璃)表面进行网版印刷所使用的油墨称为玻璃油墨。
这里着重介给玻璃网印油墨的组成部分与制备及网印使用要注意的事项。
首先玻璃网印油墨主要由三种成分组成：调墨油、玻璃基釉和着色剂。
成分之一：调墨油玻璃网印油墨(玻璃色釉)的调墨油，也叫刮板油(连接料)，它的主要成分为各种合成树脂油或天然树脂油及高沸点有机溶剂，在玻璃网版印刷油墨配方中的作用主要是将粉状的玻璃色釉及色粉颜料混合成糊状以便于网版印刷。
印花油在玻璃网印油墨配方中用量有一定的控制性考究数据，应根据配方体系的各物料性质适当使用，为使网版印刷易于进行，并且在网版印刷后玻璃表面不出现线条繁乱的现象，必须尽量少地使用调墨油。
玻璃网印油墨(玻璃油墨)的连接料油通常选用松节油、松油醇、松香、乳香、乙基纤维素等作配方用料，玻璃网印油墨制备配方中调墨油的作用不仅为在网版印刷过程中能将玻璃色釉粉末调成糊状以便印刷，而且还能借助其黏性将玻璃色釉粉末暂时性的黏附于平滑的玻璃制品表面，而在高温烤花(烧制)过程中它本身又必须全部挥发燃烧掉，从而使油墨配方中的玻璃色釉粉末熔结于玻璃制品的表面，形成色彩斑斓的网印图案与文字。
这些具有黏附性的印花油不但要求其与玻璃色釉粉末混合时应有较好的润湿性，而且还应具有一定的干燥速度及黏度，能够使印刷形成的墨膜具有一定的厚度和强度。
成分之二：玻璃基釉一般的网版印刷使用的玻璃釉料，市场已有供应。
特殊性的玻璃釉料，如特殊色调的釉料、特薄玻璃器具的网印釉料，以及防酸、蒙砂(磨砂状装饰)的釉料要根据实践使用效果自行配制。
我们制备玻璃网印油墨的基釉一般是用属于硅一铅一硼系统氧化物的低熔点的玻璃粉末，这些玻璃粉末一般为低温下耐水性良好的氧化铅和氧化硼、抗酸性氧化钛、抗碱性氧化锆等；使用它们来制备玻璃基釉的方法：把上述性质的原料放入坩埚中高温熔化，然后使其流入水中，破碎成玻璃碎片即得玻璃基釉。

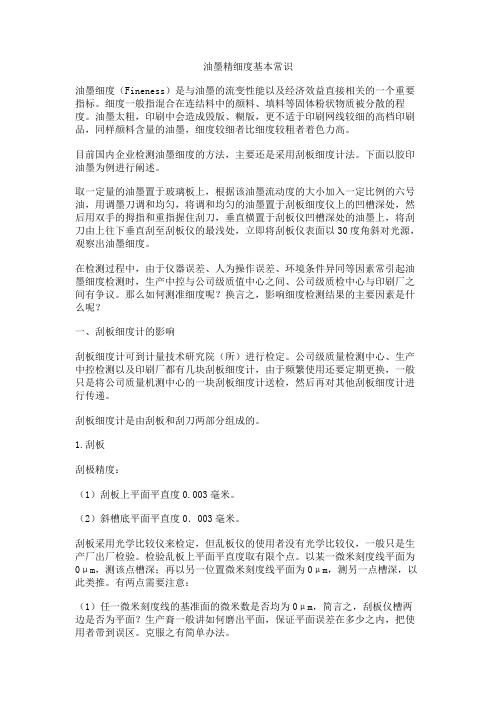

油墨精细度基本常识油墨细度（Fineness）是与油墨的流变性能以及经济效益直接相关的一个重要指标。
细度一般指混合在连结料中的颜料、填料等固体粉状物质被分散的程度。
油墨太粗，印刷中会造成毁版、糊版，更不适于印刷网线较细的高档印刷品，同样颜料含量的油墨，细度较细者比细度较粗者着色力高。
目前国内企业检测油墨细度的方法，主要还是采用刮板细度计法。
下面以胶印油墨为例进行阐述。
取一定量的油墨置于玻璃板上，根据该油墨流动度的大小加入一定比例的六号油，用调墨刀调和均匀，将调和均匀的油墨置于刮板细度仪上的凹槽深处，然后用双手的拇指和重指握住刮刀，垂直横置于刮板仪凹槽深处的油墨上，将刮刀由上往下垂直刮至刮板仪的最浅处，立即将刮板仪表面以30度角斜对光源，观察出油墨细度。
在检测过程中，由于仪器误差、人为操作误差、环境条件异同等因素常引起油墨细度检测时，生产中控与公司级质值中心之间、公司级质检中心与印刷厂之间有争议。
那么如何测准细度呢？换言之，影响细度检测结果的主要因素是什么呢？一、刮板细度计的影响刮板细度计可到计量技术研究院（所）进行检定。
公司级质量检测中心、生产中控检测以及印刷厂都有几块刮板细度计，由于频繁使用还要定期更换，一般只是将公司质量机测中心的一块刮板细度计送检，然后再对其他刮板细度计进行传递。
刮板细度计是由刮板和刮刀两部分组成的。
1.刮板刮极精度：（1）刮板上平面平直度0.003毫米。
（2）斜槽底平面平直度0．003毫米。
刮板采用光学比较仪来检定，但乱板仪的使用者没有光学比较仪，一般只是生产厂出厂检验。
检验乱板上平面平直度取有限个点。
以某一微米刻度线平面为0μm，测该点槽深；再以另一位置微米刻度线平面为0μm，测另一点槽深，以此类推。
有两点需要注意：（1）任一微米刻度线的基准面的微米数是否均为0μm，简言之，刮板仪槽两边是否为平面？生产裔一般讲如何磨出平面，保证平面误差在多少之内，把使用者带到误区。
克服之有简单办法。
16种油墨类型的介绍LBHIDDEN［2］LBHIDDEN［这个贴子最后由.在2004/05/22 10：33am 第1 次编辑］1 橡皮凸版油墨; x/ C- G％T, H3 U＃p6 ?橡皮凸版油墨是一种挥发型快干油墨,粘度很小，是把颜料和合成树脂溶于溶剂中制成的。
橡皮凸版油墨的所用的合成树脂,要与承印材料有较好的附着性能，常采用硝基纤维素、聚酯、丙烯酸等;所用的溶剂要和选用的合成树脂相适应,如酯类、醇类、苯类、酮类等的溶剂。
这种油墨是以溶剂的挥发完成油墨干燥的，适合在塑料薄膜、玻璃纸、铝箔及各类纸张上进行单色、双龟、多色印刷.另外，橡皮凸版油墨的成分中，还必须控制芳香烃的含量,否则会使印版溶胀套印刷不准。
5 v" a9 K( r/ _6 r9 w” x！p3 I＄?：h＊a" J) m＄`2 快固着亮光胶印油墨快固着亮光胶印油墨是颜料、连结料再加干燥剂、防脏剂等助剂组成的。
这种油墨的连结料，是由合成树脂、植物油、高沸点煤油和少量胶质油构成的,合成树脂是选用高熔点、高粘度的松香改性酚醛树脂和桐油酸改性酚醛树脂油，前者具有硬性树脂固着速度快的特点,后者具有软性树脂结膜光泽性好的特点,胶质油是硬脂酸铝、合成树脂、植物油构成的树脂油，可以减少树脂-颜料集团的渗透，但不影响煤油的渗透，能使墨膜光泽。
快固着亮光胶印油墨，先依靠高沸点煤油对纸张渗透而迅速固着，然后再依靠植物油的氧化结膜而彻底干燥，具有固着快,干燥迅速的优点，还可以防止印品的背面蹭脏和印网点扩大。
这种油墨适用于平板纸胶机进行高速多色印刷。
: l2 f8 y1 `9 I3 胶印轮转油墨的种类8 d$ g，z# q6 _% }6 P2 g’ ^；v5 J胶印轮转油墨用于印刷速度25000~30000r/h的卷筒纸胶印轮转机，按使用纸张的不同，分为非热固型胶印轮转油墨和热固型胶印轮转油墨。
7 P’ I R5 N% U4 m" G V6 S9 l1、非热固型胶印轮转油墨，由颜料、溶解度高的合成树脂和馏程窄的高沸点煤油配制而成。
一体化电容屏（One Glass）油墨—操作工艺指导书●产品型号HT02 丝印光阻油墨OGS工艺●性能介绍此款油墨为按大征（OGS）工艺制作One Glass的TP企业带来了工艺上的极大突破。
目前OGS工艺多采用BM光阻材料，使用旋涂法+黄光工艺来完成视窗边框的制作。
整个流程光阻的浪费极大（80%的光阻材料被浪费）而黄光工艺需要曝光/酸碱蚀刻来完成，工序复杂。
HT02油墨完全克服了光阻材料的不足，同时具有与光阻材料一样的优势。
采用丝网印刷技术，一次丝印可将膜厚控制在2um左右，具有与光阻材料一致的墨层表面平滑和遮盖率，交视窗边框一次性制作完成，极大简化了工艺。
●适用范围One Glass工艺，OGS方案。
专业针对强化玻璃基材（康宁/旭销子/中央销子等品牌），●产品优点 1、膜厚极薄，500目不锈钢丝网丝印一遍，OD值3.0以上,膜厚2-3um。
此膜厚完全避免了在溅射ITO膜时，因油墨膜厚太厚而造成的ITO镀膜爬坡断层现象，可直接进行ITO镀膜工艺。
2、丙酮500g力往复20次无变化，固化后无再溶现象(注：用耐磨擦试验机测试)。
3、黑层表面极其平滑，平光效果。
无印刷网纹和水波纹现象，ITO溅射时镀膜层平整,无裂纹或麻点现象,不影响ITO膜层的导电性能。
4、具有抗高温和高电压的绝缘性能，适合ITO溅射时和其回火工艺所必须的耐高温性能和绝缘性能。
●绝缘数据●环保特性本系列产品符合ROHS 、卤素、REACH 、16等环保要求●工艺流程1、先在大片玻璃上用HT丝印好多个视窗图案，油墨层厚度控制在2-3um左右。
2、然后进行大片ITO膜溅射：先用150℃进行镀膜，回火工艺用260-280℃，30分钟完成。
3、镀膜完成后用黄光工艺（传统ITO sensor的制作工艺）蚀刻出X轴与Y轴（架桥工艺或蚀刻电极模块）。
4、X/Y轴完成后，在视窗边框需要做金属引线的部分用电镀金属（或MO/AL/MO）蚀刻制作电极引线。
玻璃丝印技术详解玻璃丝印技术详解从传统的玻璃网印到新兴的 LED、触控面板的印刷，丝印技术贯穿着整个玻璃行业，并在其中发挥着举足轻重的作用。
那么作为丝印行业中的重要领域之一，玻璃丝印在丝印行业中扮演者怎样重要的角色呢, 玻璃丝网印刷技术简介玻璃丝网印刷，就是利用丝网印版，使用玻璃釉料，在玻璃制品上进行装饰性印刷。
玻璃釉料也称玻璃油墨、玻璃印料，它是由着色料、连结料混合搅拌而成的糊状印料。
着色料由无机颜料、低熔点助熔剂(铅玻璃粉)组成;连结料在玻璃丝印行业中俗称为利板油。
印刷后的玻璃制品，要放火炉中，以 520~600?的温度进行烧制，印刷到玻璃表面上的釉料才能固结在玻璃上，形成绚丽多彩的装饰图案。
如果将丝印与其它加工方法并用的话，会得到更理想的效果。
例如利用抛光、雕刻、腐蚀等方法在印刷前或印刷后对玻璃表面进行加工处理，能够加倍地提高印刷效果。
玻璃丝网印刷技术的应用领域网印平板玻璃的应用及其市场前景网印平板玻璃广泛应用于人们生活的各个角落: 你可以在展示橱窗、建筑空间分区、建筑物外观美化、汽车挡风玻璃和镶嵌玻璃等地方轻松地找到它们的身影。
同时(它们也广泛应用于家具装饰和游戏工具，以及数不清的装饰和艺术创作中。
网版印刷也随之成为玻璃制造的创造性设计工作中的一部分。
人们可以通过网版印刷将彩色图像直接印刷到玻璃表面。
另外，它也可用于暂时覆盖玻璃表面的无图文部分，或在玻璃表面的部分区域印刷防腐剂等助剂，使其不受蚀刻或磨砂过程的影响。
相对地，还可以直接网印专用油墨，制造出蚀刻或磨砂效果。
有时。
人们也会借助网版印刷的强遮盖能力，如在玻璃上印上一层薄的传导材料，用于制作窗户的防冰(霜)装置。
网版印刷在平板玻璃装饰领域不断扩展。
除了因其适用于各种材质的承印材料之外，另外一个重要因素是它可以在很大范围里满足不同尺寸、不同重量的平板玻璃承印物。
而且，由于网版印刷在超大幅面图像印刷方面的绝对优势，更加坚定了它引领整个平板玻璃印刷工业发展的主导地位。
