新人教版物理第十九章 生活用电 知识点归纳

第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。

保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。

使用时手接触笔尾金属体，笔尖接触导线。

如果氖管发光，则是火线，否则就是零线。

2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。

连接方法是“左零右火上接地”。

（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。

它安装在总开关上。

二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。

根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。

（2）短路。

由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。

2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。

不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。

（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。

（3）使用方法是串联在电路中。

（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。

三、安全用电1.人体的安全电压是不高于36V。

2.电压越高越危险。

3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。

（2）高压触电。

（3）急救：立即切断电源，然后进行急救。

4.注意防雷：雷电是大气中一种剧烈的放电现象。

防雷装置：避雷针。

第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。

（2）具有磁性的物体叫做磁体。

人教版2023初中物理九年级物理全册第十九章生活用电知识点总结归纳完整版单选题1、关于家庭电路和生活用电，下列做法符合安全用电常识的是（）A．湿手拔插头B．有金属外壳的家用电器，金属外壳必须接地C．随意靠近高压带电体D．用铜丝、铁丝代替保险丝答案：BA．水容易导电，用湿手拔插头，会发生触电事故，故A不符合题意；B．使用有金属外壳的家用电器，其外壳必须接地，防止用电器漏电时，出现触电现象，故B符合题意；C．根据安全用电原则可知，不能靠近高压带电体，也不能接触低压带电体，故C不符合题意；D．因为保险丝的熔点低、电阻率大，而铜丝、铁丝的电阻率小、熔点高，用铜丝、铁丝代替保险丝，电流过大时不能切断电路，起不到保护作用，故D不符合题意。

故选B。

2、如图，关于家庭电路，下列分析正确的是（）A．保险盒接法正确，保险盒只应该安装在零线上B．两孔插座接法错误，其左端导线应该接在零线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．电能表所在电路上个月消耗的电能为1011kW·h答案：BA．家庭电路中，保险盒应与火线相连，这样当电路中电流过大时，保险丝熔断，能切断火线，故A错误；B．两孔插座的接线原则为“左零右火”，其左端导线应该接在零线上，故B正确；C．出于安全用电的考虑，开关应控制火线，故C错误；D．电能表是测量用电器消耗电能多少的仪表，最后一位数为小数，其上月末的示数减去上月初的示数等于上个月消耗的电能，故由图中可知，电能表所在电路上个月消耗的电能为W=5647.8kW·h-5546.7kW·h=101.1kW·h故D错误。

故选B。

3、关于安全用电，下列说法正确的是（）A．家庭电路中各用电器都是串联在电路中工作的B．控制用电器的开关应接在该用电器和零线之间C．用试电笔辨别火线和零线时，手要接触笔尾金属体D．当干路中的电流过大时，漏电保护器就会自动切断电路答案：CA．在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故A错误；B．开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故B错误；C．用试电笔辨别火线和零线时，手应接触笔尾金属体，不能接触笔尖的金属体，故C正确；D．漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故D错误。

第十九章生活用电本章知识结构图：一、家庭电路1.家庭电路的组成、火线和零线：（1）家庭电路的组成：安装顺序是，进户线—>电能表—>总开关（闸刀开关）—>熔断器，开关，插座，用电器。

保险丝（2）试电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成，它主要用于辨别火线和零线。

使用时手接触笔尾金属体，笔尖接触导线。

如果氖管发光，则是火线，否则就是零线。

2.三线插头和漏电保护器：（1）三线插头（三孔插座）：主要用于用电器的外壳和电源火线之间的绝缘体损坏时，使外壳带电，电流就会流入大地，不至于对人造成伤害。

连接方法是“左零右火上接地”。

（2）漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地时，“漏电保护器”会迅速切断电流，对人身起到保护作用。

它安装在总开关上。

二、家庭电路中电流过大的原因1.家庭电路中电流过大的原因（1）用电器的总功率过大。

根据公式P=UI，可以得到I=P/U，而家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。

（2）短路。

由于导线的电阻很小，由欧姆定律可知，电路发生短路时，电路中的电流将会很大。

2.保险丝的作用（1）保险丝一般是用电阻比较大、熔点比较低的铅锑合金制成。

不用铁丝或铜丝等导线替代保险丝，因为它们的熔点较高。

（2）保险丝的作用：当电流过大时，切断电路，起到保护作用。

（3）使用方法是串联在电路中。

（4）保险丝的额定电流等于或者稍大于电路中最大的正常工作电流。

三、安全用电1.人体的安全电压是不高于36V。

2.电压越高越危险。

3.常见的触电事故：（1）家庭电路中，双线触电，单线触电。

（2）高压触电。

（3）急救：立即切断电源，然后进行急救。

4.注意防雷：雷电是大气中一种剧烈的放电现象。

防雷装置：避雷针。

第二十章电与磁本章知识结构图：一、磁现象磁场1.磁现象（1）能吸引铁、钴、镍的性质叫做磁性。

（2）具有磁性的物体叫做磁体。

19人教版初中物理第十九章《生活用电》(总14页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除19人教版初中物理第十九章《生活用电》知识点总结1、家庭电路(1)家庭电路的组成：进户线、电能表、总开关、保险丝（空气开关也叫做短路器）、用电器、插座导线等组成。

①进户线的作用：把电源连接到用户。

A进户线：进户线有两根，其中一根叫做端线，另一根叫做零线。

B、端线也叫做火线，带电，对地电压为220V。

C、零线也叫做地线，不带电。

D、零线、火线的判别用试电笔，使用时，手按住笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖），如果氖管发光，那根导线就是火线，不发光则是零线。

注：试电笔中的电阻阻值非常大，它和人体串联后接到220V的电路中，在串联电路中电压的分配和串联的电阻成正比而试电笔中的电阻远远大于人体的电阻，所以绝大部分电压加在试电笔电阻两端，加在人体两端的电压远远小于36V，所以人接触试电笔是安全的。

即试电笔中的电阻起到人体保护安全的作用。

②电能表的作用：测量用户消耗消耗多少电能的仪器。

③总开关：控制用户的所有用电器的工作状态，即用电器的通与断。

④保险丝（空气开关）：当电路中的电流达到危险程度前自动切断电路。

A、保险丝的作用：保险丝是由电阻率大、熔点低的铅锑合金制成的。

当电流过大时保险丝会熔化，切断电路。

B、空气开关的作用：当电路中电流过大时空气开关会自动断开切断电路。

⑤用电器的作用:消耗电能。

⑥插座的作用：把移动用电器连或固定用电器接到电源上。

⑦导线：输送电能。

(2)三线插头和三线插座①三线插头：三线插头是一根火线的接线柱（L）、一根零线的接线柱(N)、一个接地线的接线柱此接线柱最长(E)，此接线柱接在用电器金属外壳上。

三线插头的作用是更好的保护工作人员使用外带金属壳的家用电器的安全，以防工作人员在使用过程中漏电触电时导致死亡事故的发生。

第十九章生活用电考点一：家庭电路的组成1．家庭电路的组成示意图①进户线②③总开关④⑤开关⑥电灯⑦插座注意：当家庭电路需要修理时，必须断开总开关．2．火线和零线火线与零线之间的电压为V，零线在入户之前已经和大地相连．3.试电笔结构图原理使用试电笔时，手接触试电笔的金属电极，使火线、试电笔、人体与大地构成一个，这时有微弱电流通过试电笔，因此氖管会发光作用用来辨别火线与零线：当试电笔的笔尖接触电线(或与电线连通的导体)时，氖管发光，表示接触的是；氖管不发光，表示接触的是注意事项当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触使用方法人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手直接接触金属笔尖，否则会有触电的危险(1)三线插头(三孔插座)(如图所示)：标有“L”字样的插头接线，标有“N”字样的接线，标有“E”字样的接线，插头上标着“”字样的导线和用电器的金属外壳相连，插座上相应的导线和室外的相连．带有金属外壳的家用电器其金属外壳必须接地．(2)漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速电流，对人身起到．考点二：家庭电路中电流过大的原因1．电流过大的原因(1)用电器的总功率过大：①大功率用电器的使用；②多个用电器同时使用．(2)短路：①火线和零线直接连通造成短路；②电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化．2．保险丝作用当通过保险丝的电流大于额定电流时，保险丝，从而切断电路．保险丝用铅锑合金制成，熔点，电阻，不能用铜丝、铁丝代替保险丝，不能用更粗的保险丝代替原保险丝．考点三：安全用电1．触电事故当人体成为电路的一部分时，就会有电流通过，如果电流达到一定大小，就会发生触电事故．2．触电(1)低压触电(2)高压触电：高压电弧触电、跨步电压触电．(3)触电急救措施：立即电源，再进行施救．(4)安全电压：人体的安全电压36 V.3．安全用电原则(1)不低压带电体，不高压带电体；(2)更换灯泡、搬动电器前应断开开关；(3)不弄湿用电器，不损坏绝缘层；(4)保险装置、插座、导线、家用电器等达到使用寿命应；(5)为了防止触电，安装家庭电路时，开关应接在线上，螺丝口灯泡的螺旋套接线柱应接线．4．注意防雷高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做．高压输电线最上面的两条导线也是用来防雷的．检测题：1．(2018·昆明)关于安全用电，图中错误的是( )A.使用测电笔的方法B.开关接在火线上C.螺丝口灯的螺旋金属接在零线上D.三孔插座应有接地线2．(2016·云南)空调工作时应选用图中的孔插座．3．(2019·昆明)如果家庭电路中发生短路，那么( )A．用电器仍然正常工作B．灯泡烧坏C．电灯发暗D．保险丝烧断4. 生活中既要利用电热，又要防止电热带来的危害．如图中，通过插座接入电路的用电器同时工作时，电路中的总功率，引起干路中的电流，根据焦耳定律可知，干路上的电流产生的热量，使导线的温度急剧升高，从而烧坏插座．(填“变大”“变小”或“不变”)4．(2019·曲靖)在图中，请用笔画线表示导线，将电灯和开关正确接入家庭电路中．5．(2015·昆明)将图中的灯和控制灯的开关连入电路．。

生活用电【学习目标】1.掌握家庭电路的组成及连接方法，尤其是三孔插座和螺丝口灯泡的接线方法；2.知道保险丝的作用及更换原则；3.了解测电笔的作用及使用方法；4.知道家庭电路中电流过大的原因；5.掌握安全用电原则。

【要点梳理】要点一、家庭电路1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、保险装置、用电器、导线、插座、开关等（要按顺序填写）。

2.家庭电路的各部分的作用：⑴火线和零线（进户线）：给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V 的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V。

⑵电能表：①用途：测量用户消耗的电能（电功）的仪表。

②安装：安装在家庭电路的干路上，原因：这样才能测出全部家用电器消耗的电能。

③铭牌：所标的电压U是：额定电压；所标的电流I是：额定电流及短时间内工作允许通过的最大电流。

⑶总开关（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线。

⑷保险装置（保险丝）：①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。

②保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。

③电路符号：④连接：与所保护的电路串联，且一般只接在火线上。

位置在总开关之后。

⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格：越粗额定电流越大。

⑸插座：①作用：连接家用电器，给可移动家用电器供电。

②种类：固定插座、可移动插座、二孔插座、三孔插座。

③安装：并联在家庭电路中，具体接线情况：三孔插座，左零（线）、右火（线）、上接地（线），两孔插座通常左零线右火线。

⑹用电器（电灯）、开关：①安装：螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：②原因：防止维修触电。

③开关和用电器串联，控制用电器，如果开关短路用电器会一直工作，开关不能控制，但不会烧干路上的保险丝。

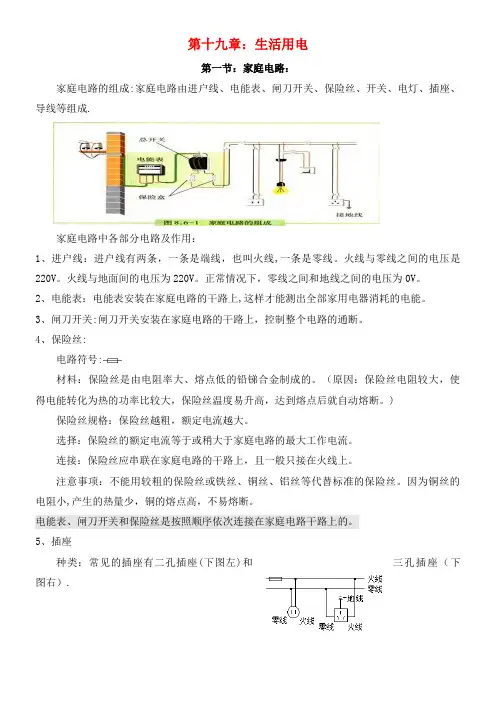

第十九章：生活用电第一节：家庭电路：家庭电路的组成:家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成.家庭电路中各部分电路及作用：1、进户线：进户线有两条，一条是端线，也叫火线,一条是零线。

火线与零线之间的电压是220V。

火线与地面间的电压为220V。

正常情况下，零线之间和地线之间的电压为0V。

2、电能表：电能表安装在家庭电路的干路上,这样才能测出全部家用电器消耗的电能。

3、闸刀开关:闸刀开关安装在家庭电路的干路上，控制整个电路的通断。

4、保险丝:电路符号:材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。

（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。

)保险丝规格：保险丝越粗，额定电流越大。

选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。

注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。

因为铜丝的电阻小,产生的热量少，铜的熔点高，不易熔断。

电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。

5、插座种类：常见的插座有二孔插座(下图左)和三孔插座（下图右）.安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。

）6、用电器（电灯）和开关：家庭电路中各用电器是并联的。

开关和用电器串联，开关必须串联在火线中。

与灯泡的灯座螺丝口相接的必须是零线.7、测电笔:用试电笔可以辨别火线和零线。

使用时笔尖接触被测的导线，手必须接触笔尾的金属体。

用试电笔测火线时氖管会发光;测零线时不会发光.8、家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的人同时接触到火线和零线(双线触电）。

人教版2023初中物理九年级物理全册第十九章生活用电知识汇总大全单选题1、在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。

若电路中只有一处故障，则可能是（）A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路答案：DA．若开关S断路，则电流无法从火线流到b、c两点，用测电笔分别检测b、c两点，氖管不会发光，故A不符合题意；B．若灯泡断路，则电流无法从火线流到c点，用测电笔分别检测c点，氖管不会发光，故B不符合题意；C．若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测b、c两点，氖管不会发光，故C不符合题意；D．若cd段断路，电流从火线流到b、c两点时，无法流回零线，只能通过测电笔、人体流进大地，所以测电笔有电流流过，氖管会发光，故D符合题意。

故选D。

2、下列符合安全用电原则的是（）A．低于220V的电压对人体是安全的B．家庭中的空气开关跳闸后，直接合上空气开关就可以了C．使用测电笔时手要接触笔尾的金属体D．只有当人体接触带电体时，才可能发生触电事故答案：CA．经验证明，只有不高于36V的电压对人体才是安全的，故A不符合题意；B．家庭中的空气开关突然跳闸，是由于短路或总功率多大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故B不符合题意；C．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属体，否则会造成人身触电事故，故C符合题意；D．高压带电体只要人靠近就有触电危险，人体不接触带电体时，也有可能发生触电事故，故D不符合题意。

故选C。

3、下列说法中不符合安全用电原则的是（）A．若发生触电事故，应立即切断电源再救人B．家庭电路中保险丝熔断后，可以用铜丝来代替C．控制电灯的开关要接在火线和电灯之间D．将家用电器的金属外壳接地答案：BA．若发生触电事故，应立即切断电源再救人，由于人体是导体，以防止施救人员触电，故A正确，不符合题意；B．保险丝是用电阻率大熔点低的铅锑合金材料制成的，家庭电路中保险丝熔断后，不能用铜丝来代，因为铜丝的电阻率较小，且熔点较高，故B错误，符合题意；C．控制电灯的开关要接在火线和电灯之间，当开关断开时，电灯与火线断开，才不会带电，故C正确，不符合题意；D．将家用电器的金属外壳接地，当金属外壳漏电时可以防止人体触电，故D正确，不符合题意。
