人教版物理九年级下册第十九章《生活用电》教学教案一. 教材分析人教版物理九年级下册第十九章《生活用电》主要介绍了家庭电路、电能、电流、电压等基本概念，以及与生活用电相关的安全用电知识。
本章内容与学生的生活息息相关，便于学生理解和掌握。
在学习本章内容时，学生需要掌握家庭电路的组成、电能和电流的概念，以及安全用电的原则。
二. 学情分析九年级的学生已经具备了一定的物理基础知识，对日常生活中的用电现象有一定的了解。
但部分学生可能对电路、电能等概念理解不深，安全意识不强。
因此，在教学过程中，教师需要关注学生的认知水平，引导学生将理论知识与生活实际相结合，提高学生的安全用电意识。
三. 教学目标1.知识与技能：了解家庭电路的组成，掌握电能、电流、电压的概念；学会安全用电，预防触电事故。
2.过程与方法：通过观察、实验、讨论等方法，培养学生的动手能力和团队协作能力。
3.情感态度与价值观：增强学生对物理学科的兴趣，提高学生的安全用电意识，培养学生的社会责任感。
四. 教学重难点1.重点：家庭电路的组成，电能、电流、电压的概念。
2.难点：家庭电路的连接方式，安全用电的原则。
五. 教学方法1.讲授法：讲解基本概念、原理，阐述安全用电的重要性。
2.演示法：展示实验现象，让学生直观地理解电路、电能等知识。
3.讨论法：分组讨论，引导学生将理论知识与生活实际相结合。
4.实践操作：让学生亲自动手操作，提高学生的实践能力。
六. 教学准备1.教具：多媒体课件、实验器材、安全用电宣传材料。
2.学具：笔记本、实验报告册、安全用电手册。
七. 教学过程1.导入（5分钟）教师通过展示生活中常见的用电现象，引导学生关注家庭电路，激发学生的学习兴趣。
2.呈现（10分钟）教师讲解家庭电路的组成，电能、电流、电压的概念，以及安全用电的原则。
3.操练（10分钟）学生分组进行实验，观察电路现象，验证电流、电压等概念。
4.巩固（5分钟）教师提问，学生回答，检查学生对家庭电路、电能等知识的掌握情况。
教案：人教版九年级总复习第十九章生活用电复习教案1一、教学内容本节课的教学内容选自人教版九年级物理教材第十九章“生活用电”部分。
本章主要内容包括：电流与电压的概念、家庭电路的组成、安全用电的原则、电能的测量与节约等。
本节课将重点复习电流与电压的关系、家庭电路的连接方式、触电的预防与急救措施等内容。
二、教学目标1. 理解电流、电压的概念及它们之间的关系；2. 掌握家庭电路的组成及连接方式，能正确接入家庭电器；3. 学会触电的预防与急救措施，提高安全用电意识。
三、教学难点与重点重点：电流与电压的关系、家庭电路的连接方式、触电的预防与急救措施。
难点：电流与电压关系的原理、家庭电路故障的排查与修复。
四、教具与学具准备教具：多媒体教学设备、电流表、电压表、家庭电路模型。
学具：学生实验器材、笔记本、笔。
五、教学过程1. 实践情景引入：讲述一个关于家庭用电的案例，如电器使用不当导致火灾等，引导学生关注家庭用电安全。
2. 知识回顾：复习电流、电压的概念及它们之间的关系，引导学生回顾所学知识。
3. 课堂讲解：（1）讲解电流与电压的关系，通过示例和公式说明电流与电压成正比，与电阻成反比；（2）介绍家庭电路的组成及连接方式，讲解各部分的作用和功能；（3）讲解触电的预防与急救措施，强调安全用电的重要性。
4. 课堂互动：（1）提问学生关于电流、电压关系的理解，请学生举例说明；（2）讨论家庭电路连接方式，让学生分享自己家庭电路的布置情况；（3）讲解触电急救措施，邀请学生上台演示正确操作。
5. 随堂练习：（1）完成课后练习题，巩固所学知识；（2）进行小组讨论，探讨家庭电路的优化布置方案。
六、板书设计板书内容主要包括电流与电压的关系、家庭电路的组成及连接方式、触电的预防与急救措施等关键知识点。
七、作业设计1. 请简述电流与电压的关系，并举例说明；2. 画出自己家庭电路的简单示意图，并标明各部分名称及连接方式；3. 写出三种触电的预防措施，并说明原因；4. 遇到触电事故，应如何进行急救？请写出具体步骤。
第十九章生活用电第1节家庭电路◇教学目标◇【知识与技能】1.了解家庭电路的组成和连接方式。
2.了解家庭电路各组成部分的作用。
3.了解火线,零线,试电笔的构造及作用。
4.了解三线插头与漏电保护器和安全用电的关系。
【过程与方法】1.在观察家庭实际电路的过程中,归纳概括出家庭电路的主要特征。
2.通过实验了解试电笔的结构,会利用试电笔判定火线和零线。
【情感·态度·价值观】激发学生对家庭电路的主要组成的兴趣,培养安全用电的意识。
◇教学重难点◇【教学重点】家庭电路中各主要设备、装置的功能和作用以及正确的使用方法。
【教学难点】家庭电路及各部分的作用。
◇教学过程◇一、新课导入家庭电路是我们最常见的一种电路,关系着每一个家庭的日常生活。
可你知道家庭电路中各种用电器是怎么连接的吗?随着社会的发展,家用电器逐渐增大,给我们带来了极大的方便,可当家庭电路出现故障时,你能准确地判断并排除故障吗?二、教学步骤探究点1家庭电路的组成[阅读课本]P105“家庭电路的组成”[思考]一个完整的电路由哪几个部分组成的呢?[提示]电路的基本组成有电源、导线、开关和用电器。
[思考]你知道家庭电路中的电能从哪来的吗?[提示]家用电器所用的电能是从发电厂通过输电线输送来的,有两根线进入家中,这两根线间的电压是220 V。
[思考]观察P105图,家庭电路由哪些部分组成的呢?[提示]家庭电路是由进户线、电能表、总开关、保险装置、用电器、导线等部分组成。
[思考]你能说说家庭电路各组成部分的作用吗?[归纳提升]进户线:提供电能;电能表:测量家庭电路消耗的电能;总开关:控制整个电路;保险装置:当电路中电流过大时,切断电路,保障安全;插座:接入各用电器。
[思考]家庭电路中的总开关和保险盒的连接顺序可以颠倒吗?[提示]总开关必须安装在保险盒之前,这样在检修保险装置故障时,检修人员可以断开总开关,从而保护自己的人身安全。
[思考]现在家庭电路中已经看不到保险盒和熔丝了,你知道自己家中的保险装置是什么吗?[提示]现在家庭电路中一般采用空气开关,安装在电能表后面,当电路中电流过大时,切断电路,保护电路。

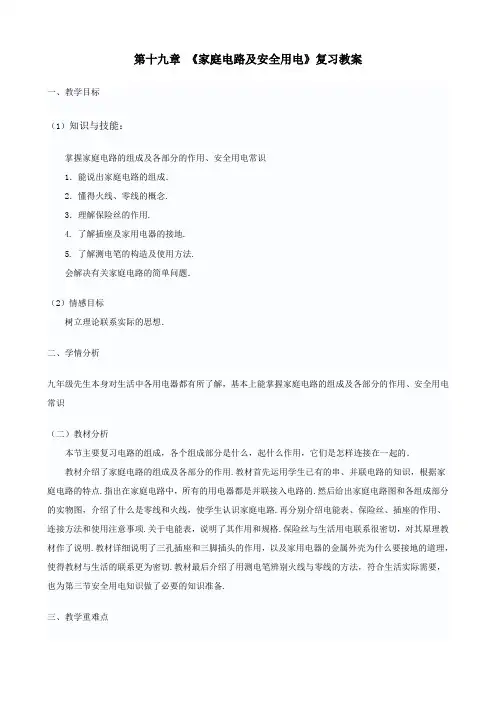

第十九章《家庭电路及安全用电》复习教案一、教学目标（1）知识与技能：掌握家庭电路的组成及各部分的作用、安全用电常识1．能说出家庭电路的组成．2．懂得火线、零线的概念.3．理解保险丝的作用.4. 了解插座及家用电器的接地.5. 了解测电笔的构造及使用方法.会解决有关家庭电路的简单问题．（2）情感目标树立理论联系实际的思想．二、学情分析九年级先生本身对生活中各用电器都有所了解，基本上能掌握家庭电路的组成及各部分的作用、安全用电常识（二）教材分析本节主要复习电路的组成，各个组成部分是什么，起什么作用，它们是怎样连接在一起的．教材介绍了家庭电路的组成及各部分的作用.教材首先运用学生已有的串、并联电路的知识，根据家庭电路的特点.指出在家庭电路中，所有的用电器都是并联接入电路的.然后给出家庭电路图和各组成部分的实物图，介绍了什么是零线和火线，使学生认识家庭电路.再分别介绍电能表、保险丝、插座的作用、连接方法和使用注意事项.关于电能表，说明了其作用和规格.保险丝与生活用电联系很密切，对其原理教材作了说明.教材详细说明了三孔插座和三脚插头的作用，以及家用电器的金属外壳为什么要接地的道理，使得教材与生活的联系更为密切.教材最后介绍了用测电笔辨别火线与零线的方法，符合生活实际需要，也为第三节安全用电知识做了必要的知识准备.三、教学重难点本节的难点是虽然学生对家庭电路有一定的了解，但家庭电路与生活实际联系十分紧密，应把培养学生应用物理理论知识解决实际问题的能力作为重点教授给学生．（三）教学过程家庭电路（二）新课教学演示家庭电路组成板．（1）进户线．进户线有两极，如图1中所示A和B．其中一根是火线，一根是零线，家庭电路中的零线一般是接地的，因此零线与大地（地线）之间不存在电压；但火线与零线之间存在220V电压，只是一会儿电流由火线经用电器流入零线，一会儿电流又由零线经用电器流入火线，如此按一定频率变化，即我们家庭电路使用的是交流电．为了保证某个电器发生故障后不影响其它电器的工作，各个电器都应是一端接在火线上，另一端接在零线上，即这些电器之间是并联关系，一个支路发生故障其它支路仍能工作，所以台灯坏了，并不会影响电视机等其它电器的工作．（2）保险丝（如图1中的D）．提问：现在生活水平日益提高，越来越多的人有能力购买各种电器，但我们能否无限制地增加家用电器呢？讲解：由于各个电器是并联的，同时使用的电器越多，干路（即进户的火线和零线）上的电流就越大．但进户线是有一定规格的，只能允许某个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾，造成生命财产的危险．在火线和零线上分别串入两根保险丝，就可以在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾，同时提醒用户：你目前同时使用的电器过多了，由此可见，我们在使用电器时一定要注意干路电流的允许值，不能无限制增加同时工作的电器数量．提问：保险丝是怎样对电路起到保护作用的？讲解：保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的．当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作．因此在供电正常情况下，家中所有电器同时停止工作，往往意味着保险丝熔断了．有些用户为了自家用电方便，私自将保险丝换成粗的（允许通过的电流大）或干脆换成铁丝或铜丝，这样使用大功率电器时，保险丝就不会断了．但这种做法引起的后果是极其危险的，曾经就有这样的事例；干路中电流大到已使火线和零线成为两条火龙，并且沿着各个支路蔓延开去，而保险丝却安然无恙，根本没有切断电源，起到保险的作用．（3）插座（见图1中的E）提问：既然各个电器都是并联在火线与零线之间，我们怎样才能将电器并联上去呢？在我们房间的墙壁上往往有电源插孔（可看教室中的实物）这就是插座（如图2中的甲和乙）．插座的每个孔中都有金属片，若插孔是两个孔的，那么其中一个孔中的金属片连接火线，另一个孔中的金属片连零线．当电器的插头插入插座时，插头的金属片与插座的金属片相接触，电器就通上电了．对于三孔插座（如图2中的乙），一般孔“2”接火线，孔“3”接零线，孔“1”接地，为什么要设计这样的插座呢？我们家中的洗衣机、饮水机等电器的外壳本来是与火线绝缘的，但如果天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外壳间会存在电压，此时一触外壳便会触电．若将电器外壳与地线相连，人与外壳间没电压，就安全了．由于上述原因，这种电器的插头是三脚的（如图2中的丙），最上方的一脚接电器外壳，此脚插入插座的孔“1”，外壳便与地线相连了．如果多个电器都要用同一个插座，就必须用插座板了（出示实物插座板），这样可以解决多个用电器的用电问题．观察打开的插座板，提问：①插座板中哪些地方是导电的、哪些地方是绝缘的？②怎样安装插座板？③安装插座板时一定要注意什么问题？（两根导电的弹簧片间必须绝缘）④插座板外壳上的数字有什么意义？（4）照明线路（如图1中的F）①让学生观察线路的接法，提问：为什么要这样连接？灯和开关的位置能否互换？要求学生通过讨论明确：灯与开关互换后，即使开关断开，灯也与火线相连，与站在地上的人之间存在电压，人若触摸电的产绝缘处便会发生危险．②让学生课后观察螺口灯与卡口灯的灯泡及灯座，分析它们的工作电路，并说明哪种更安全些？（5）电能表（如图1中的C）提问：①电能表能否安装在图1的“E”和“F”之间？②某电能表上标有“220V，10A”字样，这是什么意思？③电能表上的“1500r／kWh”字样表示什么意思？要求学生明确：该字样说明用户用电能1度时，此电能表的转盘会转1500转．例题某电器单独工作30分钟的过程中，该电能表的转盘转了500转，则该电器的功率应为多少？可否根据此题设计一个测未知功率电器额定功率的方案？需测哪些数据？（6）测电笔．讲解：在连接家庭电路时，首先应区分零线和火线．我们可以用测电笔来完成这项工作．测电笔的构造如图3所示：由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成．在使用测电笔时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光．这是因为火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了大电阻和氖管上，使氖管发光．若笔尖接触的是零线，氖管就不会发光．测电笔分为高压测电笔和低压测电笔，一般一千伏以上的电压称为高压，我们家庭电路的电压属于低压．千万不要用低压测电笔去测高压火线，因为此时人体按比例分得的电压会超过人体所能承受的安全电压．练习一、家庭电路1.家庭电路的组成：火线和零线、电能表、闸刀开关、保险丝、用电器、开关和插座组成.(1)火线和零线：零线和大地之间的电压是_____V；火线跟大地之间的电压为________V.火线与零线间的电压为______V.(2)闸刀开关和保险丝可以用______________代替.2.保险丝：①材料：由_______、_________的铅锑合金制成.②原理：当电路中的电流过大时，根据Q＝I2Rt，保险丝将产生较多的热量，使它的温度达到保险丝的熔点而熔断，从而自动切断电路，起到保护作用.③连接：______联在火线上.3. 带有金属外壳的用电器应使用______ 孔插座. 三孔插座中，左孔接______线，右孔接______线，中间孔接________.4. 螺口灯泡的螺旋套应接 _______ 线，中间的金属块接______线；开关应接在__ ____线上.5.家庭电路中电流过大的原因：__________和__________.二、安全用电1.测电笔：用来辨别____________的工具.使用测电笔时，应用手接触____________.当笔尖接触电线时，若氖管发光，表明接触的是______线2.触电和急救：(1)触电类型：双线触电和单线触电.(2)急救：立即切断电源或让触电者尽快脱离电线.3.安全用电的原则：不________高压带电体，不________低压带电体.训练1.把洗衣机的三脚插头插入三孔插座中时，与洗衣机外壳相连接的应该是()A.大地B.火线C.零线D.保险丝2.下列做法中符合安全用电原则的是(A.用湿手拔插头B.选择保险丝时应尽量选择粗的C.控制家用电器的开关应安装在火线上D.发现有人触电时，立即用手把人拉开3.如图 5-2-1 所示的甲、乙两个电路是模拟家庭电路，开关闭合后电线燃烧起来.分析产生现象的原因：(1)甲电路中电线燃烧起来的原因是__________ 使电路中电流过大；(2)乙电路中电线燃烧起来的原因是__________ 使电路中电流过大.4.如图 5-2-2 所示，图甲中试电笔的笔尖 A 应该是_______(填“导体”或“绝缘体”).在图乙和图丙中，正确使用试电笔的是图________(填“乙”或“丙”).考点 1 安全用电例1：(2013 年广东)下图所示的做法符合安全用电原则的是（）考点 2 家庭电路的组成及连接例 2：(2014 年佛山)请用笔画线表示导线，将图 5-2-3 中的电灯、开关和插座接入家庭电路中.考点 3 家庭电路中电流过大的原因例 3：(2013 年雅安)下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰.其中可能引起保险丝熔断的是()。

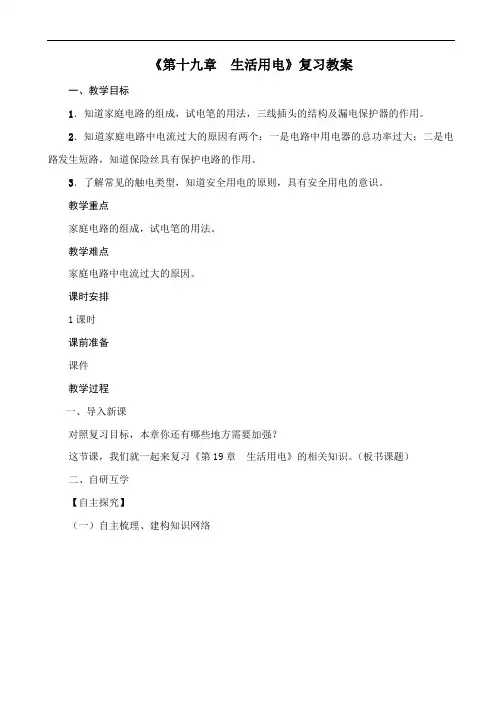

《第十九章生活用电》复习教案一、教学目标1．知道家庭电路的组成，试电笔的用法，三线插头的结构及漏电保护器的作用。
2．知道家庭电路中电流过大的原因有两个：一是电路中用电器的总功率过大；二是电路发生短路，知道保险丝具有保护电路的作用。
3．了解常见的触电类型，知道安全用电的原则，具有安全用电的意识。
教学重点家庭电路的组成，试电笔的用法。
教学难点家庭电路中电流过大的原因。
课时安排1课时课前准备课件教学过程一、导入新课对照复习目标，本章你还有哪些地方需要加强？这节课，我们就一起来复习《第19章生活用电》的相关知识。
（板书课题）二、自研互学【自主探究】（一）自主梳理、建构知识网络生活用电⎩⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎧家庭电路⎩⎪⎪⎨⎪⎪⎧家庭电路⎩⎨⎧组成：两根进户线、电能表、总开关、保险装置、用电器、导线等安装：各用电器并联，开关与被控制的用电器串联试电笔⎩⎨⎧作用：辨别火线与零线使用方法三线插头、三孔插座⎩⎨⎧接线方法⎩⎨⎧插座：左零右火中接地插头：L 接火线，N 接零线，E 接地线接地线原因：用电器外壳带电时及时将电流导走家庭电路中电流过大的原因⎩⎨⎧原因⎩⎨⎧用电器的总功率过大发生短路保险丝⎩⎨⎧材料：电阻比较大、熔点比较低的铅锑合金作用：当电路中的电流过大时，保险丝熔断，保护电路安全用电⎩⎪⎪⎨⎪⎪⎧电压越高越危险常见触电事故⎩⎨⎧低压触电⎩⎨⎧单线触电双线触电高压触电⎩⎨⎧高压电弧触电跨步电压触电安全用电原则——不接触低压带电体，不靠近高压带电体注意防雷——安装避雷针（二）家庭电路中电流过大的原因1．如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是总功率过大，乙产生的原因是发生短路。
（三）安全用电2．电给我们的生活带来了极大的便利，但不正确使用，会造成很大的危害。
下列符合安全用电常识的是( D ),A),B),C),D)【合作探究】对学：分享检测1～4题。
①对子之间相互检查，并评定等级。
第十九章生活用电复习教案[学情分析]本章是在学习了欧姆定律、电路、电功率等知识后进一步学习相关安全用电的相关知识的．学生对于学习本章知识已经有了一定的理性知识上的准备，加上本章知识与生活实际联系密切，所以学生对于本章知识的学习并不感到困难．[教材分析]本章是在学习过电路、电路计算等知识的基础上实行的．本童内容有：家庭电路的组成、家庭电路中电流过大的原因、触电事故、安全用电常识．这些知识的学习都以前面所学知识为基础．所以本章既是旧知识的应用又是新知识的探索，既是前面知识的延伸又与实际生活相联系，充分表达了“从生活走向物理，从物理走向社会”的理念．本章教材内容的编排是让学生“学会主存”的教育内涵的具体表现，面对电气化普及的社会，安全用电知识的学习在以后的生产、生活中显得十分重要，所以本章无论在知识学习上还是培养学生的水平上都有着十分重要的作用．[复习目标]1．知道家庭电路的主要组成部分,理解电能表、总开关、保险装置、插座、家用电器接地的作用。
2．理解火线、零线，试电笔的构造及使用。
3．知道家庭电路中电流与用电器的总功率的关系。
4.理解家庭电路布线示意图，理解螺丝口灯座的构造，会画开关、灯泡、插座的连接电路图。
5.知道家庭电路中电流过大的原因和后果，记住熔丝的作用，会准确选用熔丝。
6．掌握触电类型及触电急救的简单方法，理解安全用电的原则。
[重点难点]重点：家庭电路的组成和连接方式。
难点：家庭电路的组成、连接方式及本卷须知和常见故障。
[教学方法]教法上：依据本章的内容，考虑到九年级学生已经有一定的思维水平，本章能够给学生更多的感性理解，可采用师生互动启发式教学方法，充分利用实例、图片、利用多媒体的直观动态教学手段．通过讨论、分析、回答、练习等一系列的师生活动展开教学．学生在学法上：可引导学生采用讨论法、回答法、练习法、记忆法等学习方法，培养学习动口、动手、动脑的水平，发挥学习的主观能动性，激发学生的学习兴趣．[仪器材料]家庭电路示教板、挂图、铜丝、保险丝、铁丝、酒精灯、火柴、试电笔、三线插头、插座等。

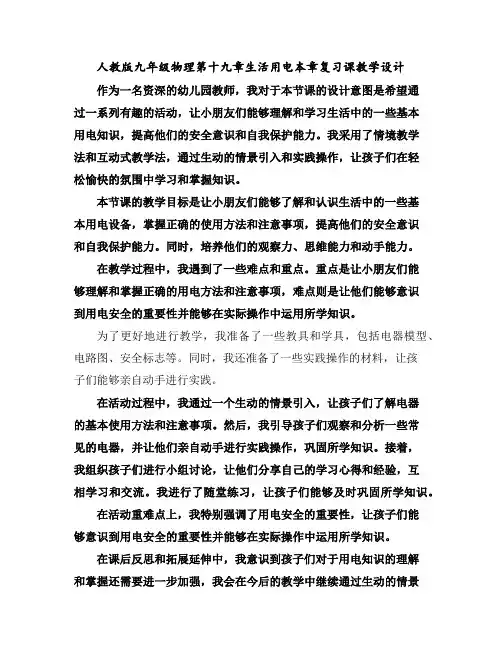

人教版九年级物理第十九章生活用电本章复习课教学设计作为一名资深的幼儿园教师，我对于本节课的设计意图是希望通过一系列有趣的活动，让小朋友们能够理解和学习生活中的一些基本用电知识，提高他们的安全意识和自我保护能力。
我采用了情境教学法和互动式教学法，通过生动的情景引入和实践操作，让孩子们在轻松愉快的氛围中学习和掌握知识。
本节课的教学目标是让小朋友们能够了解和认识生活中的一些基本用电设备，掌握正确的使用方法和注意事项，提高他们的安全意识和自我保护能力。
同时，培养他们的观察力、思维能力和动手能力。
在教学过程中，我遇到了一些难点和重点。
重点是让小朋友们能够理解和掌握正确的用电方法和注意事项，难点则是让他们能够意识到用电安全的重要性并能够在实际操作中运用所学知识。
为了更好地进行教学，我准备了一些教具和学具，包括电器模型、电路图、安全标志等。
同时，我还准备了一些实践操作的材料，让孩子们能够亲自动手进行实践。
在活动过程中，我通过一个生动的情景引入，让孩子们了解电器的基本使用方法和注意事项。
然后，我引导孩子们观察和分析一些常见的电器，并让他们亲自动手进行实践操作，巩固所学知识。
接着，我组织孩子们进行小组讨论，让他们分享自己的学习心得和经验，互相学习和交流。
我进行了随堂练习，让孩子们能够及时巩固所学知识。
在活动重难点上，我特别强调了用电安全的重要性，让孩子们能够意识到用电安全的重要性并能够在实际操作中运用所学知识。
在课后反思和拓展延伸中，我意识到孩子们对于用电知识的理解和掌握还需要进一步加强，我会在今后的教学中继续通过生动的情景和实践操作，让孩子们更好地学习和掌握知识。
同时，我也会引导孩子们进行更多的思考和讨论，激发他们的学习兴趣和主动性。
重点和难点解析：在上述的教学设计中，有几个重点和难点是我认为需要特别关注的。
让小朋友们理解和掌握正确的用电方法和注意事项是本节课的重点。
这是因为正确的用电方法和注意事项是保证用电安全的基础，也是避免电器使用中出现问题的关键。

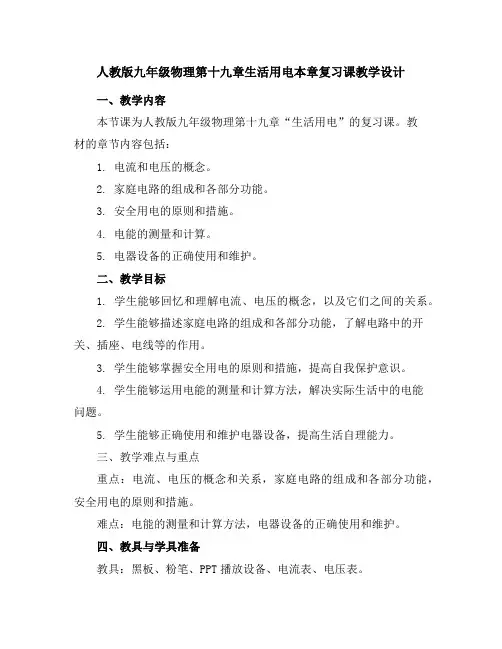

人教版九年级物理第十九章生活用电本章复习课教学设计一、教学内容本节课为人教版九年级物理第十九章“生活用电”的复习课。
教材的章节内容包括：1. 电流和电压的概念。
2. 家庭电路的组成和各部分功能。
3. 安全用电的原则和措施。
4. 电能的测量和计算。
5. 电器设备的正确使用和维护。
二、教学目标1. 学生能够回忆和理解电流、电压的概念，以及它们之间的关系。
2. 学生能够描述家庭电路的组成和各部分功能，了解电路中的开关、插座、电线等的作用。
3. 学生能够掌握安全用电的原则和措施，提高自我保护意识。
4. 学生能够运用电能的测量和计算方法，解决实际生活中的电能问题。
5. 学生能够正确使用和维护电器设备，提高生活自理能力。
三、教学难点与重点重点：电流、电压的概念和关系，家庭电路的组成和各部分功能，安全用电的原则和措施。
难点：电能的测量和计算方法，电器设备的正确使用和维护。
四、教具与学具准备教具：黑板、粉笔、PPT播放设备、电流表、电压表。
学具：笔记本、笔、课本、练习题。
五、教学过程1. 情景引入：通过展示一些生活中常见的用电场景，如家庭电路、电器设备等，引导学生思考电流、电压的概念及其在实际生活中的应用。
2. 知识回顾：复习电流、电压的概念，以及它们之间的关系。
引导学生通过讨论、提问等方式巩固记忆。
3. 课堂讲解：讲解家庭电路的组成和各部分功能，强调安全用电的原则和措施。
通过示例、图片等方式，让学生更直观地了解电路中的开关、插座、电线等的作用。
4. 练习与讨论：布置一些练习题，让学生运用电能的测量和计算方法解决问题。
组织学生进行小组讨论，分享解题过程和心得。
5. 课堂小结：6. 课后作业：布置一些有关电流、电压、家庭电路和安全用电的练习题，让学生巩固所学知识。
六、板书设计板书内容主要包括：1. 电流、电压的概念及其关系。
2. 家庭电路的组成和各部分功能。
3. 安全用电的原则和措施。
七、作业设计1. 请简述电流和电压的概念及其关系。
第十九章《生活用电》复习教案教学目标：【知识与技能】：1．熟练掌握家庭电路的组成及各部分的作用。
2．理解家庭电路中电流过大的原因。
3．巩固安全用电的常识，掌握安全用电的原则。
【过程与方法】：通过学习家庭电路，会解决有关家庭电路的简单问题。
【情感态度与价值观】：通过学习增强安全用电的意识。
【重点难点】：重点：家庭电路的连接。
难点：家庭电路故障的判断。
教学过程一．导入新课上节课我们复习了《电功率》的内容，这节课我们继续复习下一章《生活用电》。
二、认定目标，明确任务教师课件展示本章复习的目标，让学生知道学什么，学到什么程度。
三、合作交流，精讲点拨【学习任务一】家庭电路的组成及作用（一）复习提问:1.家庭电路由哪几部分组成?按怎样的顺序接入电路？2.家庭电路各部分的作用是什么?学生交流并完成家庭电路简图完成《学案》中“学习活动一”部分的内容。
（二）精讲点拨1、家庭电路中电能表，总开关和保险丝的作用是什么？2、用电器和插座是串联还是并联？控制电灯的开关接哪一根线？如何辨别火线和零线？3、具有金属外壳的用电器要接地的原因是什么？（三）对应训练（见导学案）学生交流讨论【学习任务二】家庭电路中电流过大的原因电路中的导线都有其允许通过的最大电流，如果超过了这个最大值，导线就会因过热而烧坏绝缘皮，甚至引起火灾。
（出示火灾图片）（一）复习提问：家庭电路中电流过大的原因是什么？学生交流完成《学案》中“学习活动二”部分的内容。
（二）精讲点拨出示问题：1、短路为什么会造成家庭电路中电流过大?常见的短路有哪些情况？2、总功率过大为什么会导致电流过大？（三）对应训练（见导学案）学生交流讨论【学习任务三】安全用电经验证明不高于36伏的电压才是安全的，但家庭电路、高压线路和高压设备的电压远远超过安全电压，所以接触或靠近时会发生触电事故。
（一）复习提问、精讲点拨多媒体出示触电事故图片提出问题：1、家庭电路中的触电是如何造成的？2、触电的常见形式有哪些？3、安全用电的原则是什么？2、如何避免触电？如果有人触电，你应该如何去做？学生交流完成《学案》中“学习活动三”部分的内容。
第十九章《生活用电》复习课教学设计【学习目标】1.根据生活实际，了解家庭电路的组成部分及其作用；2.认识试电笔的组成及原理，会用试电笔判定火线和零线；3.通过实物了解三线插头与漏电保护器和安全用电的关系；4.通过列举实例，知道家庭电路中电流过大的原因是家用电器的总功率过大和短路；5.能通过生活实际说明保险丝的作用；6.了解安全用电知识，有安全用电的意识；7.了解常见的触电事故和正确的处理方法。
【教学重点和难点】教学重点：家庭电路的组成和连接方式教学难点：家庭电路的组成、连接方式及注意事项和常见故障【教具准备】多媒体课件【教学过程】一、情境引入电是我们生活中必不可少的，这节课我们就来复习第十九章生活用电。
二、专题复习（一）家庭电路1．家庭电路的组成家庭电路由进户线、电能表、总开关、保险装置、用电器、插座、开关、导线等组成。
2.各组成部分的作用及连接(1)火线和零线进户的两条输电线中，有一条在户外已经和大地相连，叫做零线；另一条叫做火线．它们之间的电压是220V。
火线、零线和地线之间的电压：○1火线和零线之间的电压为220V；○2火线和地线之间的电压为220V；○3零线和地线之间的电压为0V。
(2)电能表装在家庭电路的干路上，用来记录用户所消耗的电能。
(3)总开关装在干路上，用来控制整个家庭电路的通断，便于检修电路和安装电器时切断电路。
(4)保险装置当电路中电流过大时,熔丝熔断，切断电路,对用电器起到保护作用。
(5)空气开关既有总开关的作用，又有保护电路的作用，当电路中的电流过大时，空气开关自动断开，俗称“跳闸”。
(6)用电器利用电能工作，家庭电路中的用电器要并联接入电路中．有金属外壳的用电器要接地，防止漏电时造成触电事故。
(7)插座：为可移动的用电器供电，三线插头要使用三孔插座。
(8)开关：串联在用电器和火线之间。
3.各电器的连接关系：(1)总开关要装在电能表之后,用户保险装置之前。
电能表、总开关、用户保险装置均需串联在电路中；(2)所有家用电器都并联在电路中；(3)控制用电器的开关与用电器串联后直接接在火线上；(4)在家庭电路中,空气开关与保险装置和熔丝的作用相同；(5)控制插座的总开关上一般装有漏电保护器。
人教版九年级物理第十九章《生活用电》复习教案设计《生活用电》复习教学设计一、课题：《生活用电》是人教版九年级物理学科全一册第十九章的内容。
二、课标、教材分析：课标要求：了解家庭电路《生活用电》一章是整个初中物理与实际生活联系最为紧密的一章，是前几章电学知识在实际生活中的延续学习和提升应用。
作为《生活用电》一章的开篇，家庭电路是本章知识的核心，也是后两节学习的基础。
用试电笔辨别火线与零线的方法及三孔插座和三线插头的作用、家用电器金属外壳为什么接地的道理及漏电保护器的作用和最后一节“安全用电”使教材与生活联系更为紧密。
无论是哪一节都时时提醒同学用电要注意安全。
三、学情分析：家庭电路学生既熟悉也陌生，初学之后对家庭电路的主要设备及其作用还是知道的，对于电路的组成及连接方式了解。
因为家庭电路的布线大多采用暗线铺设，学生对实际电路的连接缺乏直观认识，学生经过一段时间遗忘较多。
通过复习学生较为容易掌握，但对故障较为难于判断。
四、教学目标：知识与技能：1.能说出家庭电路的组成及各部分的作用。
2.了解试电笔的结构，会正确使用测电笔。
3.能把白炽灯、插座准确接入电路。
过程与方法：通过学习家庭电路，会解决有关家庭电路的简单问题。
情感、态度与价值观：通过学习增强安全用电的意识。
五、教学重点：家庭电路的连接。
六、教学难点：家庭电路故障的判断。
七、教学方法：八、学习方法：九、教学环境及资源准备：实物投影、多媒体课件整合网络。
十、教学设计教学反思本节课结束后，在与学生的交流中发现学生的知识掌握的很透彻，但缺少实际动手操作的胆量和能力，从应试的角度已经很好了，但我们却不能忘了物理与生活的密切联系。
人教版九年级物理《生活用电》复习教案人教版九年级物理《生活用电》复习教案复习目标1.能说出家庭电路电流过大的原因；2.知道空气开关和保险丝的作用，能分析家庭电路故障产生的原因；3.知道生活用电常识和安全用电的知识；复习过程一、组织教学，出示复习目标同学们，这节课我们开始复习电学部分“生活用电”。
请看学习目标二、完成学习目标1.自学指导：认真阅读九年级物理教材教材P105―P115内容后，完成《中考新突破》122页“考点解读”考点1、考点2、考点3的题目。
2.学生自学。
3.学生自学检测（1）关于家庭电路，下列说法中正确的是( )A．家用电器以串联方式接入电路 B．控制灯泡的开关串联在火线与灯之间C．将家用洗衣机的三脚插头改成两脚使用 D．保险丝烧断了，直接用铜丝代替（2）如图所示的四种电路，符合安全用电要求的是( )A B C D（3）在家庭电路中，下列说法正确的是( )A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．增加大功率用电器时，只需换上足够粗的保险丝D．电路中电流过大的原因之一是使用的电器总功率过大（4）某同学家的电灯均正常工作，当他把“220 V8 W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是( )A．插座处短路 B．台灯插头处短路 C．台灯开关处短路 D．台灯灯头处短路（5）小明刚学完初中的电学知识，恰逢家中电灯不亮，他拿起试电笔测试家庭电路图5-2-8中的a、b、c、d四点，只有测试b点时氖管不发光，请你帮他分析可能发生的故障是( )A．火线与零线短路 B．a、d之间某处短路C．b、c之间某处断路 D．电灯的灯丝断了（6）．关于家庭电路和安全用电，下列说法正确的是( )A．保险丝烧断一定是发生了短路 B．只有220 V电压才能引起人触电C．开关一定要接在零线上 D．家用电器的金属外壳一定要接地（7）家庭电路及家用电器在设计和安装上都考虑到了用电安全问题．下列措施中，与安全用电无关的是( )A．控制家用电器的开关应安装在火线上B．连接各户的总开关上安装漏电保护器C．洗衣机、电冰箱等用电器应使用三线插头D．为使用方便安装插座（8）请在图中连接家庭电路的电路图，要求L1灯、L2灯并联，开关S控制两盏灯．（9）CCTV“广而告之”栏目曾播放过一段公益广告(如图5-2-12所示)，图中的电视机与其他用电器是________联连接的．通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流________，根据焦耳定律可知，干路上的电流产生过多的__________，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾．4.教师精讲与点拨三、当堂训练：《中考新突破》 124页“能力训练”：1--11题；课后反思。
第十九章《生活用电》复习[学情分析]本章是在学习了欧姆定律、电路、电功率等知识后进一步学习有关安全用电的相关知识的．学生对于学习本章知识已经有了一定的理性知识上的准备，加上本章知识与生活实际联系密切，所以学生对于本章知识的学习并不感到困难．[教材分析]本章是在学习过电路、电路计算等知识的基础上进行的．本童内容有：家庭电路的组成、家庭电路中电流过大的原因、触电事故、安全用电常识．这些知识的学习都以前面所学知识为基础．所以本章既是旧知识的应用又是新知识的探索，既是前面知识的延伸又与实际生活相联系，充分体现了“从生活走向物理，从物理走向社会”的理念．本章教材内容的编排是让学生“学会主存”的教育内涵的具体表现，面对电气化普及的社会，安全用电知识的学习在以后的生产、生活中显得十分重要，因此本章无论在知识学习上还是培养学生的能力上都有着十分重要的作用．[复习目标]1．知道家庭电路的主要组成部分, 了解电能表、总开关、保险装置、插座、家用电器接地的作用。
2．了解火线、零线，试电笔的构造及使用。
3．知道家庭电路中电流与用电器的总功率的关系。
4. 理解家庭电路布线示意图，认识螺丝口灯座的构造，会画开关、灯泡、插座的连接电路图。
5. 知道家庭电路中电流过大的原因和后果，记住熔丝的作用，会正确选用熔丝。
6．掌握触电类型及触电急救的简单方法，了解安全用电的原则。
[重点难点]重点：家庭电路的组成和连接方式。
难点：家庭电路的组成、连接方式及注意事项和常见故障。
[教学方法]教法上：依据本章的内容，考虑到九年级学生已经有一定的思维能力，本章可以给学生更多的感性认识，可采用师生互动启发式教学方法，充分利用实例、图片、利用多媒体的直观动态教学手段．通过讨论、分析、回答、练习等一系列的师生活动展开教学．学生在学法上：可引导学生采用讨论法、回答法、练习法、记忆法等学习方法，培养学习动口、动手、动脑的能力，发挥学习的主观能动性，激发学生的学习兴趣．[教学过程]一、创设情境、引入复习下面是售货员与顾客的对话，他们的说法正确吗？你能否说出你的观点？学生讨论：售货员：微波炉热效率高，节能；顾客：微波炉电功率大，电流大。
通过学生的讨论与回答，从而引出复习的内容：《内能的利用》设计意图：通过学生激烈的分析与讨论，勾起学生对有关家庭电路知识的用回顾，后面的几个专题复习就是围绕生活用电而展开的，激发学生的复习兴趣和热情。
二、专题复习【专题一】家庭电路专题一知识点聚焦：1、家庭电路的组成有：、、、及灯座。
2、进户的两条线中，一条，叫。
另一条叫，俗称。
3、用可以辨别火线和零线。
它由笔尖金属体、、、笔尾金属体组成。
4、给带有金属外壳用电器供电要用和。
可防止用电器因漏电而造成触电事故。
为防止万一漏电造成事故，电路中大多装有。
5、两孔插座的左孔接右孔接，三孔插座的左孔接，右孔接，上孔接。
技能突破1、家庭电路的组成和连接需要了解家庭电路各组成部分及安装的顺序，各用电器、插座之间是并联的，开光和用电器是串联的。
例1 某家庭电路的组成如图所示，下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全【解析】本题考查家庭电路的连接。
家庭电路中的用电器与用电器之间、用电器与插座之间、插座与插座之间都是并联的，因此三个插座之间都是并联的；控制灯泡的开关应该接在火线和灯之间，故B选项错误；小彩灯之间是串联的，所以如果有一个小彩灯短路，其他的彩灯仍然可以发光；故C选项错误；有金属外壳的家用电器必须使用三孔插座，故选D。
例2 家庭电路中三孔插座的地线是为了确保家用电器的 __________安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该_____________（选填“串联”或“并联”），同时还要让控制开关接在____________上．【解析】本题考查插座的构造与工作方式和家庭电路的连接。
家庭电路中三孔插座的地线是为了确保家用电器的金属外壳接地，防止发生人员触电事故，照明电灯与控制开关之间应该串联，同时还要让控制开关接在火线上，断开开关，切断火线，操作更安全。
例3 请在图中用笔画线代替导线将灯泡与开关正确接入电路，并将三孔插座正确接入电路。
【解析】开关要接在火线上，并且要与接入灯泡内部的接线柱串联，零线与灯泡的螺旋套部分相连，三孔插座连接一般遵循“左零、右火、上地”原则。
2、家庭电路故障分析例1 小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭。
原因可能是（）A．台灯的插头内短路 B．插座处短路C．台灯的灯座内短路 D．台灯的开关内短路【解析】电路中电流过大的原因：一是短路，二是用电器的总功率过大。
这两种情况都会使保险丝烧断或跳闸，使室内电灯立即全都熄灭，因为是台灯，原因二不可能，可能是发生了短路，据此分析：因为台灯和其它用电器并联，插头与插座接触不良或灯泡的灯丝断了，只能使本支路的灯（台灯）不亮，不能使其它的灯熄灭；故A、B错误。
台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭；故C正确。
若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现；故D错误，故选C。
【拓展训练】若把插头刚刚插入插座，室内所有电灯立即全部熄灭，又是什么原因呢？例2 安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压220V的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定（）A．电路安装正确 B．电路安装不正确，某处短路C．电路安装不正确，某处有断路 D．条件不足，无法判断【解析】在家庭电路中，熔丝是装在干路中的，如果把它取下，换成一只额定电压为220V的白炽灯泡，同时断开所有用电器的开关，接通电源，如果电路连接正确，电路是断路，灯不会发光，更不能正常发光，所以电路安装是不正确的。
一定是某处有短路，造成白炽灯泡正常发光．所以选B。
如果电路安装是正确的，当闭合某用电器的开关后，家中的用电器将和熔丝处的试验用的灯泡串联，应该是灯泡会发光，但由于灯泡的电压分不到220V，将不会正常发光，灯泡的亮度较暗。
例3 如图所示的照明电路，闭合开关S，灯泡L不亮，用测电笔分贝测试a、b、c三点氖管均发光，又利用测电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是（）A．灯泡的灯丝断了B．导线bc间断路C．插座内部短路D．进户零线断路【解析】因为正常发光的三盏灯突然全部熄灭，进户的零线断了，火线电压通过灯泡传递到零线，所以用试电笔插进插座的两孔，氖管均发光。
【专题二】家庭电路中电流过大的原因专题二知识点聚焦：1、家庭电路中电流过大原因：、。
2、家庭电路保险丝烧断的原因：、、。
家用保险丝是由电阻率较，熔点较的铅锑合金材料制成的。
当总电流过大时，保险丝产生较多的，使它的温度达到，保险丝，自动切断电路，以防止烧毁用电器和避免火灾。
技能突破例炎炎夏日即将来临，明明家新购置了一台1 kW的空调。
已知他家原有用电器的总功率是1020W，电能表上标有“220 V 10 A”的字样。
请你通过计算说明：（1）使用这台空调时，通过它的电流是多少？（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？三、训练反馈1、在家庭电路中使用的用电器越多电路中的总电流越，为了避免导线过热而烧坏，在电路中要联保险丝，实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向）其中不容易造成接触不良的是（选填“甲”或“乙”）．2、如图是小宇家的电饭煲使用的三孔插座面板实物图，开关用于控制该插座，则开关与插座之间的连接方式是联，三孔插座中孔（填序号）与大地相连；某次，小宇将电饭煲的插头插入插座，闭合开关后，厨房里其它的用电器都停止工作，空气开关跳闸，则发生该故障的原因可能是：或3、日常生活中有许多有关安全用电的常识，比如：①用测电笔辨别火线和零线；②开关必须控制；③带金属外壳的家用电器其金属外壳必须有保护．4、如图哪些图所示情况会发生触电事故5、下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．可能引起保险丝熔断的是（）A．①②③ B．①② C．①③ D．②③6、小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，室内所有电灯立即全部熄灭。
保险丝立即熔断原因是（）A．台灯的插头内短路 B．台灯的开关内短路C．台灯的灯座内短路 D．插座处短路7、如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了【板书设计】【课堂小结】请谈谈本节复习课你有哪些收获？【教学反思】1、关于课时的安排问题：本单元内容不多，难度不大，所以本单元复习安排1课时。
2、教学程序设计：是让学生自己进行课前复习，整理复习提纲、提出自己认为重要的问题，再在课上进行交流的形式。
让学生成为学习的主体，在老师的引导下，对所要学习的内容进行复习、整理、归纳，并提出问题，再在课上相互进行交流和质疑，按照课改的要求培养学生各方面的能力。
