人教版物理中考之第十九章《生活用电》习题(无答案)

人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。

其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

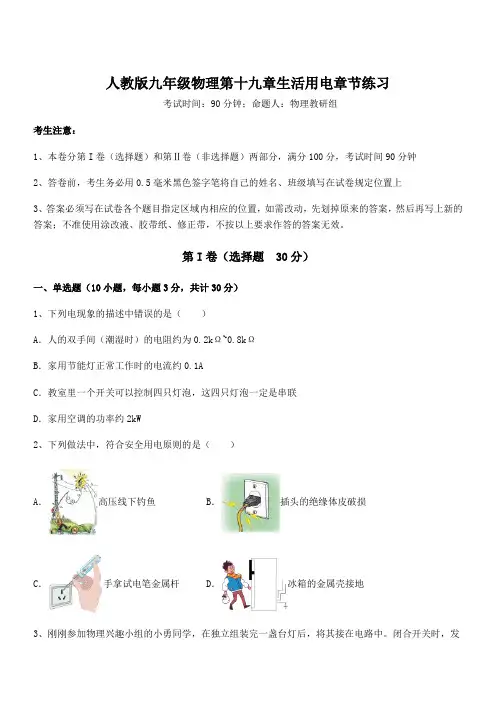

人教版九年级物理第十九章生活用电章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列电现象的描述中错误的是（）A．人的双手间（潮湿时）的电阻约为0.2kΩ~0.8kΩB．家用节能灯正常工作时的电流约0.1AC．教室里一个开关可以控制四只灯泡，这四只灯泡一定是串联D．家用空调的功率约2kW2、下列做法中，符合安全用电原则的是（）A．高压线下钓鱼B．插头的绝缘体皮破损C．手拿试电笔金属杆D．冰箱的金属壳接地3、刚刚参加物理兴趣小组的小勇同学，在独立组装完一盏台灯后，将其接在电路中。

闭合开关时，发现台灯不亮，同时其它正常工作的用电器也停止工作，经检查发现熔丝熔断了，其原因可能是（）A．台灯的灯丝断了B．台灯的开关短路C．台灯灯座的两个接线柱相碰了D．进户线的火线和零线原来就接在一起4、如图所示的某家庭电路，闭合开关灯不亮，用试电笔试触c点氖管发光，接触d点氖管发光。

则下列判断正确的是（）A．ac间断路B．eb间断路C．cd短路D．ab短路5、关于家庭电路与安全用电，小明的下列说法中正确的是（）A．低于220V的电压都是安全的B．家庭电路中空气开关跳闸，都是由于电路短路引起的C．家庭电路中，同时工作的用电器越多，总电阻越大D．用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体6、下列说法正确的是（）A．使用试电笔时，手不能接触笔尾金属体B．夏天，常用干冰给食品保鲜，是利用了干冰升华吸热C．电压是使电荷产生定向移动，形成电流的一种压力D．烧开水时壶嘴处的“白气”，是水汽化生成的水蒸气7、如图所示的家庭电路中，正常发光的灯突然不亮，经检查空气开关完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光，电路中只有一处故障，下面有关电路图及故障的说法中正确的是（）A．由电能表上“220V 10（20）A”可知家中用电器总功率不能超过2200WB．漏电保护器可以防止所有的触电事故发生C．空气开关在电路中，用电器短路时会自动断开电路D．根据测试结果，应该是d与m之间断路8、关于家庭电路和安全用电，下列说法中正确的是（）A．更换灯泡时先断开电源开关B．用潮湿的手拨动电器设备的开关C．家用电器电线绝缘皮破损了仍继续使用D．空气开关自动断开，都是由于电路发生短路引起的9、下列说法中正确的是（）A．使用测电笔时，人体一定要接触笔尾金属体B．根据URI可知，当电阻两端的电压为零时，电阻也为零C．电流做了多少做功，就有多少其他形式的能转化为电能D．家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作10、关于家庭电路和安全用电，下列说法正确的是（）A．空气开关跳闸可能是电路中用电器总功率过大B．增加大功率的用电器时，只需换上更粗的保险丝即可C．安全用电的原则是不靠近低压带电体，不接触高压带电体D．可以将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、在上海地区的家庭中，电热水器正常工作的电压为_______伏；在你所处的考场中，照明电灯和开关之间是_______连接的（选填“串联”或“并联”），一节干电池的电压可用________来测量。

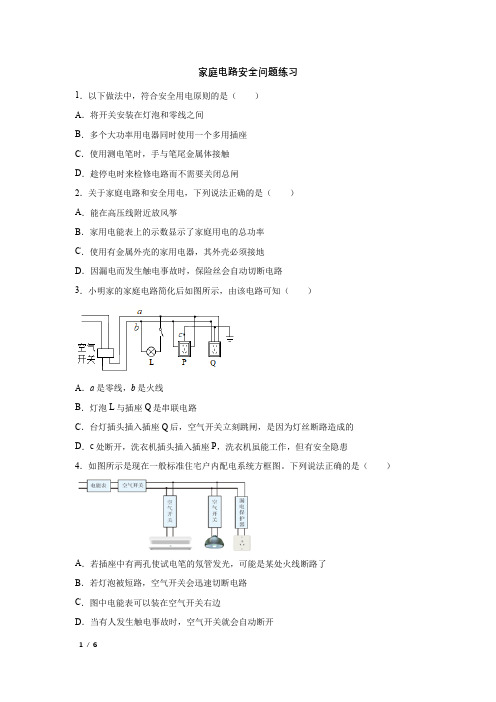

家庭电路安全问题练习1．以下做法中，符合安全用电原则的是（）A．将开关安装在灯泡和零线之间B．多个大功率用电器同时使用一个多用插座C．使用测电笔时，手与笔尾金属体接触D．趁停电时来检修电路而不需要关闭总闸2．关于家庭电路和安全用电，下列说法正确的是（）A．能在高压线附近放风筝B．家用电能表上的示数显示了家庭用电的总功率C．使用有金属外壳的家用电器，其外壳必须接地D．因漏电而发生触电事故时，保险丝会自动切断电路3．小明家的家庭电路简化后如图所示，由该电路可知（）A．a是零线，b是火线B．灯泡L与插座Q是串联电路C．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的D．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患4．如图所示是现在一般标准住宅户内配电系统方框图。

下列说法正确的是（）A．若插座中有两孔使试电笔的氖管发光，可能是某处火线断路了B．若灯泡被短路，空气开关会迅速切断电路C．图中电能表可以装在空气开关右边D．当有人发生触电事故时，空气开关就会自动断开5．如图所示是某家庭电路的一部分，下列说法不正确的是（）A．电冰箱接入三孔插座后，电灯与电冰箱是并联B．电冰箱接入三孔插座能使电冰箱金属外壳接地C．站在地上的人用手直接接触A点，不会有触电危险D．若闭合开关，灯泡不亮，保险丝未烧断，则可能为灯泡断路6．职业学校电气专业的小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到一起．这样产生的后果是A．灯不能正常发光B．熔丝迅速熔断C．开关依然起作用D．灯总是亮着7．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（）A．B．C．D．8．关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越大B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的C．用电器使用三线插头，是为了防止漏电而采取的保护措施D．使用试电笔时，手必须要触碰到试电笔的笔尖金属体9．如图为某家装电路图，其中S1、S2都是单刀双掷开关，若要求拨动其中任一开关都能开灯、关灯，其中最优方案是（）A．B．C．D．10．下列有关家庭电路和安全用电的说法正确的是（）A．发现有人触电时应立即用手将他拉开B．小明站在绝缘凳上单手接触火线也会触电C．家庭电路中保险丝熔断一定是因为电路中存在短路D．使用试电笔时不能用手接触笔尖的金属体11．关于家庭电路和安全用电，下列说法正确的是（）A．使用测电笔检查电路时，手必须接触笔尾金属体B．控制用电器的开关要接在用电器和零线之间C．用电高峰时，照明灯变暗是因为同时工作的用电器太多，总电阻太大D．如果不小心将开关中的两个线头相碰，将会引发“跳闸”12．下列操作符合安全用电原则的是（）A．控制电灯的开关应安装在零线上B．用电器失火时，要立即切断电源C．可以靠近落地的高压线检查其是否带电D．使用测电笔时，手指不能触碰笔尾金属体13．如图所示是一款带有开关和指示灯的插线板。

九年级物理第十九章《生活用电》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共45分）1、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。

若电路中只有一处故障，则发生故障的是（）A．插座发生短路1 B．灯泡发生短路C．de间断路1 D．ef间断路2、2022年新冠疫情期间，各学校积极开展了“停课不停学”线上教学活动，老师们当上了“网络主播”。

小明在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸，其中不可能的是（）A．可能是房间电灯开关短路了B．可能是家人启用了大功率用电器C．可能是弟弟不小心把水洒在插排上了D．可能是电线绝缘层破了火线零线相碰了3、如图所示是某同学家的电路简化图，下列说法中正确的是（）A．电能表的读数为 1234kW•hB．控制灯泡的开关和灯泡的位置可以互换C．将试电笔插入三孔插座的甲孔中，氖管可以发光D．用户保险熔断一定是因为家庭电路中发生了短路4、如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（）A．测电笔中的高电阻可以用铁丝代替B．氖管发光时测电笔接触的是火线C．使用测电笔时手只能接触绝缘体D．氖管发光时没有电流通过人体5、下列家庭电路的连接图中，连接正确且符合安全用电的是（）A．B．C．D．6、一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座7、小明在家里看电视时突然断电，通过检查发现空气开关跳闸了。

对于以上情景，下列说法正确的是（）A．空气开关可以代替漏电保护器发挥作用B．家庭电路安装空气开关是防止漏电而采取的安全措施C．空气开关跳闸后，应立即合上D．空气开关跳闸的原因可能是电线绝缘层破了，导致火线与零线相碰了8、下列现象中：①短路、②开关中的两个线头相碰、③电路中增加了大功率的用电器、④灯丝烧断，可能引起家中保险丝熔断的是（）A．①②2B．②③2C．①③2D．②④9、当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。

人教版九年级物理第十九章《生活用电》单元练习题（含答案）一、单选题1．如图所示的电路，开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是：A．电路中用电器过多 B．电路中用电器的总电阻过大C．电路中用电器总功率过大 D．电路中支路太多2．关于家庭电路和安全用电,下列说法中正确的是A．家庭电路中接通的用电器越多，电路的总电阻反而越小B．用测电笔辨别火线与零线时,手不能接触测电笔上的任何金属C．只要不直接接触高压输电线路，人体就不会受到伤害D．家里的用电器只要功率不是太大，外壳就不用接地3．下列符合安全用电要求的是（）A．开关要接在零线上B．用湿手拔热水器的插头C．使用测电笔时不能触碰笔尾金属体D．发生触电事故时，应立即切断电源4．电与我们生活息息相关，下列关于电现象的说法正确的是A．使用测电笔时，手必须接触笔尾金属体B．两个相互吸引的泡沫球一定带异种电荷C．为了帮助触电者脱离电源，可以借助钢管挑开电源D．用毛皮摩擦过的橡胶棒能带电是因为橡胶有良好的导电性5．下列关于安全用电的说法正确的是A．只要电灯不发光，就可以用湿布把它擦干净B．只要将保险丝换上粗的，电路中就可以接入大功率的用电器C．把家用电器的金属外壳接上地线，可以防止触电D．看到有人触电应立即用手把他拉开6．下列四种做法，不符合安全用电原则的是A．发现有人触电，先切断电源再救人B．将开关安装在灯泡和零线之间C．保护好用电器的绝缘体，不使它的火线裸露D．在户外，不要靠近高压带电体7．如图，使用电热水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路A．断路，空气开关跳闸 B．短路，空气开关跳闸C．断路，电热水壶停止工作 D．短路，电热水壶继续工作8．小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是（）A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光9．下列有关“安全用电”的说法，正确的是（）A．发生电线起火时，马上泼水救火B．发生煤气泄漏时，打开电灯检查漏气管道C．发现有人触电时，立即用手把触电者拉开D．使用验电笔时，手一定要接触验电笔尾部的金属部分10．关于安全用电下列说法正确的是A．用潮湿的手拨动电器设备的开关B．绝缘层破损的导线可以继续使用C．发现触电事故要立即切断电源D．在未断开电源的情况下更换灯泡二、填空题11．三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。

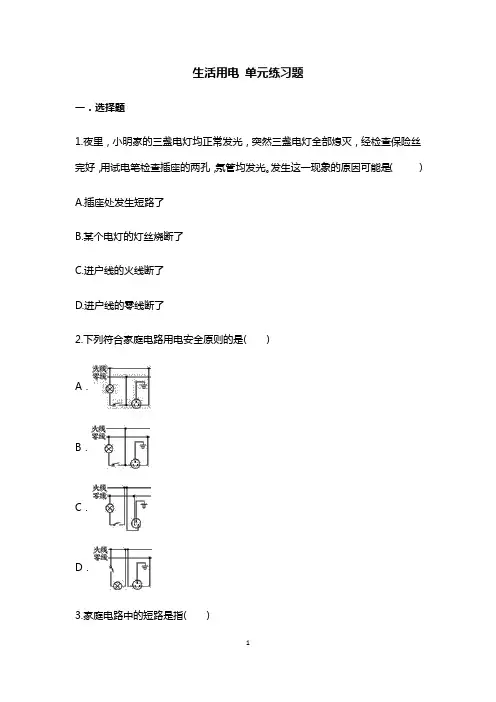

生活用电单元练习题一．选择题1.夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检查保险丝完好，用试电笔检查插座的两孔，氖管均发光。

发生这一现象的原因可能是（）A.插座处发生短路了B.某个电灯的灯丝烧断了C.进户线的火线断了D.进户线的零线断了2.下列符合家庭电路用电安全原则的是( )A．B．C．D．3.家庭电路中的短路是指( )A．线路很短的电路B．所有用电器都断开的电路C．某一个用电器的开关碰线的电路D．某一个插座直接被导线接通的电路4.如图是家庭电路简图，两个灯泡均标有“220 V,100 W”，下面说法中不符合安全用电原则的是( )A．图中甲的位置应安装电能表B．电灯与插座之间是并联的C．电灯与开关应串联，且开关控制连接火线的一端D．保险丝熔断后在短时间内可以用铜丝代替5.安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为( )A．可以节省一个保险盒B．与只在零线上装保险丝效果一样C．和在零线火线上都装保险丝效果一样D．为了防止保险丝熔断后插座仍与火线连通而带电6.为了确保用电安全，家中都会安装配电盘。

配电盘中除了装有分别控制厨房、客厅和卧室等用电的开关外，还装有漏电保护器。

小明装完新房后，将插排插入客厅墙上的电源插孔中，然后将电视机的电源插头插入插排的电源插孔，但打开电视机后，配电盘中漏电保护器就“跳闸”了。

小明拔下电视机电源插头，把漏电保护器的开关复原（重新闭合），然后将能正常使用的台灯插入该插排的电源插孔，闭合台灯开关后，漏电保护器再次“跳闸”。

关于发生上述现象的原因，下列猜想正确的是（）A.墙上的电源插座中的火线和零线间短路了B.插排中插座处的零线和地线接反了C.插排中插座处的零线和火线接反了D.插排中插座处的火线和地线接反了7.家中的部分电路，开始时各部分工作正常。

将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。

人教版九年级物理下学期第十九章《生活用电》测试题（含答案）一．选择题1．如图所示，a图中甲站在干燥的木桌上，一只手接触到火线上；b图中乙站在干燥的木桌上，一只手接触到火线上，此时另有丙站在地面上用手去拉乙。

则甲、乙、丙三人谁会触电？（）A．甲B．乙和丙C．甲和乙D．甲、乙和丙2．小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是（）20A 220V额定漏电电流30mA额定不漏电电流15mA漏电分断时间小于0.1sA．漏电电流大于30mA，保护器会在0.1秒之内切断电源B．漏电持续时间超过0.1秒时保护器才能动作C．当漏电电流达到15mA时就能起到可靠的保护作用D．只有当进户电压大于220V或用电电流大于20A时，才能起保护作用3．如图是一个电热电器电路，电热丝，指示灯，开关组成串联电路，接在电源上，已知该电路有一个元件断路，一个元件短路，但不知道是哪个有故障，今用一个校验电灯分别接在各处得到。

下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点af ab cd ef ad cf发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．指示灯断路，开关短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．开关断路，指示灯短路4．关于家庭电路和安全用电，下列说法正确的是（）A．站在地上的人接触火线就会使空气开关跳闸B．用测电笔检查电路时，手不能接触笔尾金属体C．开关中的两个线头相碰不会引起空气开关跳闸D．家庭电路中的空气开关跳闸了，一定是发生了短路5．如图所示，关于家庭电路和安全用电，下列说法正确的是（）A．电冰箱接入三孔插座后，灯和电冰箱是串联在一起的B．断开灯泡的开关后，用试电笔接触A点时，氖管发光C．若空气开关“跳闸”，一定是电路的总功率过大造成的D．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地6．如图所示，当开关S闭合时，灯L正常发光。

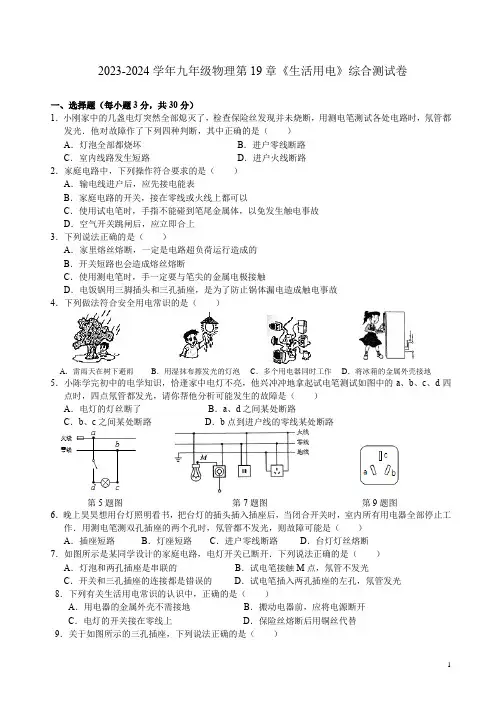

2023-2024学年九年级物理第19章《生活用电》综合测试卷一、选择题（每小题3分，共30分）1．小刚家中的几盏电灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光．他对故障作了下列四种判断，其中正确的是（）A．灯泡全部都烧坏B．进户零线断路C．室内线路发生短路D．进户火线断路2．家庭电路中，下列操作符合要求的是（）A．输电线进户后，应先接电能表B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．空气开关跳闸后，应立即合上3．下列说法正确的是（）A．家里熔丝熔断，一定是电路超负荷运行造成的B．开关短路也会造成熔丝熔断C．使用测电笔时，手一定要与笔尖的金属电极接触D．电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故4．下列做法符合安全用电常识的是（）A．雷雨天在树下避雨B．用湿抹布擦发光的灯泡C．多个用电器同时工作D．将冰箱的金属外壳接地5．小陈学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如图中的a、b、c、d四点时，四点氖管都发光，请你帮他分析可能发生的故障是（）A．电灯的灯丝断了B．a、d之间某处断路C．b、c之间某处断路D．b点到进户线的零线某处断路第5题图第7题图第9题图6．晚上昊昊想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作．用测电笔测双孔插座的两个孔时，氖管都不发光，则故障可能是（）A．插座短路B．灯座短路C．进户零线断路D．台灯灯丝熔断7．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氖管发光8．下列有关生活用电常识的认识中，正确的是（）A．用电器的金属外壳不需接地B．搬动电器前，应将电源断开C．电灯的开关接在零线上D．保险丝熔断后用铜丝代替9．关于如图所示的三孔插座，下列说法正确的是（）A ．插孔a 与地线相连B ．插孔b 与地线相连C ．插孔c 与地线相连D ．插孔c 与火线相连10．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是（ ）二、填空题（每空1分，共24分）11．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L 作为“校验灯”，与熔断的熔丝并联，然后只闭合S 、S 1，若 L 发出暗红色的光（发光不正常），说明L 1 ；只闭合S 、S 2，若L 正常发光，说明L 2 ，若此时L 无反应，说明L 2 ．（选填“正常”、“短路”或“断路”）．12．家庭电路中开关和它所控制的电灯是 联；将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 （填“火”、“零”或“地”）线相连，防止发生触电事故．13．小明给手机充电时，刚把充电插头插入插座，家里空气开关就跳闸了．小明猜想原因可能是插头内部 导致火线和零线相接触，从而使干路 过大，空气开关跳闸．14．在家庭电路中冰箱与空调是 （选填“并”或“串”）联的；为了安全起见，灯的开关应连接在（选填“火”或“零”）线上，为了防止雷击，高大建筑物顶端应安装 ．15．家庭电路中接触会引起触电事故，而靠近高压线和高压设备处也会引起的触电事故，因此，安全用电的基本原则是：① ，② ．16．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”或“D”）插脚接火线，该灯泡正常工作一段时间后，灯丝热的发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与 有关．17．家庭电路中空气开关的作用是 ，当电路中发生短路或 时会引起空气开关跳闸．18．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是 线（选填“火”、“零”或“地”）．为确保安全用电，控制用电器的开关必须安装在 线上，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与 线连接起来．借助电能表测量家庭中电吹风的额定功率，小明还需要一个工具（或器材）是 ．19．我国家庭电路的电压是 ．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为较易损坏，这是因为按动这种开关的 较小，按动需要的力较大，墙壁开关应与所控制的电灯 联．A B C D 第11题图 第16题图第19题图三、计算题（共12分）20．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A 的熔丝．求：测量项目完全干燥时出汗或潮湿时手与手之间的电阻200kΩ5kΩ手与脚之间的电阻300kΩ8.8kΩ手与塑料鞋底之间的电阻8000kΩ10kΩ（1）只有用电器R接入电路时，通过熔丝的电流为多少A．（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少A（上表电阻数据适用此人）．（3）熔丝不会“救”人命的原因是什么？四、简答题（每小题3分，共6分）21．商场中，一位顾客和一位卖微波炉的售货员出现了不同意见．售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”．他们各是从什么角度说的？应该怎样用科学术语表达他们的意思？22、小明同学发现洗衣机用的是三脚插头如图所示，其铭牌上标有“10A250V”字样，问：（1）其中的“10A”表示什么意思？（2）标有“E”字的插脚比其它两脚稍长一些，有什么好处？五．作图与实验探究题（共28分）23．（4分）图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．第23题图第24题图24．（5分）如图所示，请利用“光控开关”（天黑时才自动闭合）和“声控开关”（有人走动发出声音时才自动闭合）设计“智能化”楼道照明电路，用笔画线代替导线将图中元件接入电路．25．（8分）利用电流的热效应，家庭电路中加入了熔丝．（1）家庭电路中的熔丝熔断，可能的原因是（填写序号）：①使用的用电器总功率过大；②拉线开关中两根导线的线头相碰了；③插座中的两根导线的线头相碰了；④灯丝烧断了．（2）熔丝是由电阻率较大、熔点较的铅锑合金制成的；同一个家庭电路中，熔丝（选填“太粗”或“太细”）容易断，理由是．26．（8分）小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在（填写“A”或“B”）处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氛管都发光，则可能是电路的段发生（选填“断路”或“短路”）故障，站在地上的人用于直接接触f点时，他（选填“会”或“不会”）触电．27．（3分）小明家买了一台“220V1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V6A”字样的多功能插座、标有“220V10A”字样的双脚插头以及导线，组装了一个多孔的移动插座．请问：（1）这台热水器与其他家用电器之间的连接方式；（2）从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：①；②．参考答案一、选择题1、B2、A3、D4、D5、D6、B7、C8、B9、C 10、B二、填空题11、正常；短路；断路；12．串；地．13．短路；电流．14．并；火；避雷针．15．①不接触低压带电体；②不靠近高压带电体．16、D；电阻．17、保护电路；总功率过大．18、火；火；地；秒表．19、220V；甲；力臂；串.三、计算题20、解：（1）∵P=UI，∴I===5A；（2）由表中数据得出潮湿时，手与脚之间的电阻R′=8.8kΩ=8800Ω，I′= = = 0.025A；（3）由（2）可知发生触电时，通过人体的电流远小于保险丝熔断电流（10A），即：人已触电，但保险丝未断，所以熔丝不会“救”人命．答：（1）只有用电器R接入电路时，通过熔丝的电流为5；（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是0.025；（3）通过人体的电流远小于保险丝熔断电流，人已触电，但保险丝未断．四、简答题21、答：顾客是从电功率的角度说的；微波炉的电功率较大，由公式I=可知，工作时通过的电流较大，容易使保险丝熔断，这就是顾客所说的“费电”．售货员是从电能角度说的；通常情况下，微波炉的工作时间较短，由公式W=Pt可知，微波炉消耗的电能不多，这就是售货员所说的“省电”．22、答：（1）铭牌上标有“10A250V”字样，其中的“10A”表示允许通过的最大电流为10A．（2）标有“E”字的插脚为接地线，比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电．五、作图与实验探究题23、24、25、（1）①③；（2）低；太细；熔丝太细，电阻较大，故当电流相同时，根据焦耳定律可知，电阻大的产生的热量多，越容易烧断26、B；gf；断路；会．27、（1）并联；（2）①插座：允许通过的电流小于热水器正常工作时的电流；②插头：两脚插头没有接地线．。

人教版九年级物理第十九章《生活用电》测试卷（含答案）一、选择题1．生活中，我们应“珍爱生命，规范用电”。

下列说法正确的是（）A．家庭电路中空气开关“跳闸”一定是电路发生过载B．发现有人触电，应立即切断电源C．在家庭照明电路中，开关必须接在灯和零线之间D．正确使用试电笔时，手不要接触它后端的金属部分2．小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（）A．电灯、电视和台灯是并联的B．开关和电灯是并联的C．各个小彩灯之间是并联的D．未接用电器时，插座中的火线和零线是连通的3．小明触摸自己家的电冰箱门时，手“麻”了一下。

对于造成小明手“麻”的原因有四种猜想，你认为其中合理的猜想是（）A．火线断路B．火线的绝缘破损，与电冰箱金属外壳接触C．火线与零线短路D．电冰箱的金属外壳接了地线4．某小区住户将电动自行车锂电池带回家中充电，充电过程中电池发生爆炸引发火灾并迅速蔓延，导致楼上5人死亡。

为了充电安全，下列做法错误的是（）A．不能将电动车放在家里充电B．不能将电动车停放在楼道充电C．将电动车夜间长时间充电D．不能将电动车停放在安全出口充电5.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（）A．当电路发生短路时，空气开关会自动切断电路B．发生如图甲所示的触电事故时，漏电保护器不起作用C．发生如图乙所示的触电事故时，漏电保护器不起作用D．发生如图所示的两种触电事故时，空气开关都不会断开电路6.为了进一步改善学生学习环境，某市所有学校实施“清凉工程”，即在教室安装空调。

为保证“清凉工程”的实施，先必须对学校进行电路改造，下列改造措施中正确的是（）A．另外铺设专线B．把进户总开关中的保险丝换成熔点更高的材料C．把学校进户铝线更换成细的D．把学校进户铝线更换成同样粗细的铜线7.一款塔式多孔插座如图所示，其技术参数如下：最大电压 250 V，最大电流10 A。

关于该插座，下列说法正确的是（）A．插座上的插孔与指示灯是并联关系B．插座内只连接火线和零线，也可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220 V 3 000 W”的电热水器可以使用该插座二、填空题8．经验证明，只有的电压才是安全的。
