初三物理第十九章生活用电复习课件

1.家庭电路中电流过大的原因( 短路 )、 （ 用电器总功率过大 ）
保险丝
作用 构成 材料 原理
选用 原则
电路中电流过大时自动切断电路
电阻（大 ）、熔点（低 ）的（铅锑） 合金制成
当过大的电流通过时，保险丝产生 较多的热量，温度达到熔点而熔断， 自动切断电路。 使它的额定电流（等于）或（稍大于） 电路正常工作电流的最大值
接零线N
接地E
接火线L
接外壳
接用电部分
三孔插座剩余一孔是接地用的，当电 接用电器 路中接入带金属外壳的电器，如电冰箱， 万一用电器的外壳和电源火线之间的绝缘 损坏，使外壳带电，也会从接地导线流走 ，人体接触电器也不会有危险了．这和高 大建筑物上的“避雷针”相似．
二.试 电 笔 1、构造：
2、作用： 用于检验物体是否带电 也可比较电压高低
四. 触 电 的 急 救
这种方法行吗 ？ 该怎么办呢？
首先切断电源，然后抢救或灭火。
安全用电原则
不接触低压带电体。 不靠近高压带电体。
不弄湿用电器。 不损坏绝缘层。
1.下列正确接法的是（ B）
A.开关.电灯.插座都是串联
B.开关与电灯串联再与插座并联
C.保险丝接在零线上
D.开关接在零线上
2、闭合室内照明电路开关，发现灯泡不亮，但灯 座完好，用测电笔测试灯座两接线柱，发现测 电笔氖管都发光，则（ B）
如果用笔尖接触零线，氖管应该不发 光，但是在日常生活中，有时会遇到接触 零线氖管也发光的情况，原因是进户零线 开路，用电器不能工作，但检验部位通过 用电器跟火线接通，这时用试电笔测试零 线氖管也会发光。
三、低 压 触 电
1、人员的触电方式:
双线触电
单线触电
2、几种容易引起触电的情况
还有没有其它情况？
分开关
用电器
插座
1、进 户 线( 火 线、零 线 )
（1）进户线由户外低 压输电线引来是由两根 线组成，一根在户外和 大地相连叫做零线，另 一根叫火线。
（2）火线和零线之间的电压是220V。零线 和地线之间没有电压，火线和地线之间有 220V的电压。
火线 零线
（3）家用电器并联在电路中，每一个用电器 有一个开关与其串联连接在火线与用电器之间， 保证每个用电器开与关都不影响其他用电器的 使用，这样就可以保证正常情况下，每个用电 器的电压都是220V。
A.火线断了
B.零线断了
C.灯泡灯丝断了 D.火线开路
3．如图所示，把带有开关的电灯、三孔插座正确地 连入家庭电路中。
4．小明要将一个“一开三孔”开关（即一个开 关和一个三孔插座连在一起）安装在新房里。图 甲为实物图，图乙为反面接线示意图，“A”“B”是 从开关接线柱接出的两根导线，请你帮他将图乙 中的电路连接完整，使开关控制电灯，插座又方 便其它电器使用。
漏电保护器
正常情况下，用电器通过火线、零线和 供电系统中的电源构成闭合电路，不应该有 电流直接接流入大地。
但是，如果站在地上的人 不小心接触了火线，电流 经过人体流入大地，这时， 总开关上的“漏电保护器”就 要起作用了。它会迅速切断 电路，对人身起到保护作用。
空气开关
新型保险装置是空气开 关：附加在总开关上，当电路 中的电流过大时，保险装置会 使开关自动断开，切断电路， 俗称跳闸。在找出电流过大的 原因并把问题解决之后，用手 重新闭合开关就可以了
是判断照明电路中 的火线和零线、检 验低压电气设备是 否漏电的常用而又 方便的工具。
wk.baidu.com
3、使用方法：
测电笔，要用手接触笔
尾的金属体，笔尖接触电
线，如果氖管发光，表明
接触的是火线，如果氖管
不发光，表明接触的是零
线
若手没有接触笔尾的金属体，即使
笔尖接触火线，氖管也不发光，测电
笔就失去作用了。
试电笔中的电阻器十分重要，约有一1 百万欧，电流约为0.2mA，不会对人造成 伤害。
第十九章 生活用电
现代家庭生活 及工作、学习 离不开电，那 么我们怎样才 能安全用电呢 ？还是让我们 一起来探究如 何安全用电吧 ！
一、家庭电路的组成
家庭电路就是给 家庭用电器供电的 电路，又叫做照明 电路。如电灯、电 视机、洗衣机、电 冰箱都是由家庭电 路来供电的。

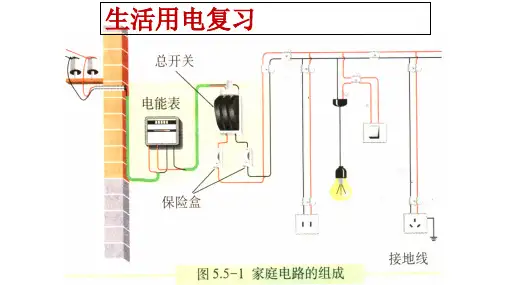

家庭电路图
电能表
总开关
保护设备 （保险丝）
4.电 灯 和 分 开 关
白炽灯及灯座
电灯的安装
啊！
开关跟电灯串联，各盏灯之间并联。 开关接火线，火线接在灯泡的尾部,零 线接在螺旋套上。
5.插 座
家庭电路中的插座可以方便地给电 视机 、电冰箱、洗衣机以及可以移动的 家用电器供电．
火线 零线
插座
插座是随时接用电器的元件，插座有二孔和三 孔之分，两孔插座中一个孔接火线一个孔接零 线．插座与电灯在火线、零线间是并联的．插座 是为方便用电器连入电路中而设计的，每个插座 等同于用电器，与电灯互不干扰才行．
5、当把一台灯的插头插入电源时，室 内电灯全部熄灭，其原因可能是 [ C ]
A．室内电灯中有短路的。 B．室内电灯中有断路的。 C．台灯或插头有短路的。 D．台灯或插头有断路的。
6 ．发现电线起火，应采用下面哪种方 法？ [ B] A．用水扑灭火。 B．迅速拉下开关，切断电源。 C．用小刀或剪刀切断电源。 D．找电工处理。
保险丝
连接与 安装
使用时 注意事 项
熔丝与所保护的电路（串 ）联， 熔丝装在闸刀开关的下方时。
千万不要用（铁丝 ）、（铜丝 ）
代替。因为铁丝、铜丝电阻小熔 点高。首先应查清导致熔丝熔断 的原因，在排除故障后才能合上 闸刀开关，恢复供电。
4）保险丝选用：选用保险丝时，应该使他 的额定电流等于或稍大于电路最大正常工作 电流； 5）保险丝的规格：保险丝越粗，额定电流 越大，熔断电流也越大； 6）保险丝的使用注意事项：不能用过细或 过粗的保险丝，过细的容易经常断电，过粗 不能起到保险作用，使用更不能用铁丝、铜 丝或其它金属丝代替保险丝
2.电能表
电能表的作用： 测量用户在一定 时间内消耗电能。 接法：装在家庭 电路的干路上。
3. 总 开 关
闸刀开关
总开关的作用：接 通和切断电源，便 于更换电器或维修 设备。 接法：电源线连在 静触头上，而静触 头一定要在上边。
保险丝
保险丝的作用：当 电路中的电流过大 ，保险丝就会先熔 断，从而切断电源 ，保障线路和电器 的安全，避免火灾 接法：保险丝一般 装在保险盒中(火线 上）。
