新人教版九年级物理第十九章生活用电练习题

九年级物理人教版单元测试题（七）第十九章生活用电一、选择题（每题2分，共40分）题号 1 2 3 4 5 6 7 8 9 10答案题号11 12 13 14 15 16 17 18 19 20答案1、我国的家庭电路的电压是（）A．220VB．120VC．350VD．180V2、近年来，电力供应紧张，节约用电尤为重要。

下列措施不是用于节约用电的是（）A．电视机不用时切断电源B．离开教室时随手关灯C．不用湿手接触用电器的开关D．尽量少开启电冰箱门3、人们的工作、学习和生活都离不开电，树立安全用电意识十分重要.在下列做法中不符合安全用电原则的是( )A．把用电器的金属外壳接地线可以防止触电B．使用测电笔时，手按住笔尾金属体，用笔尖接触被测导线C．电灯的开关必须接在零线与电灯之间D．发现家用电器或导线失火时，必须先切断电源，然后再救火4、鸟儿两脚站在高压输电线上，输电线上的电流上百安，电压高达数万伏却不会触电致死，这是因为（）A．鸟儿的脚是干燥的 B．鸟儿的脚是绝缘的C．鸟儿两脚之间的电阻非常大 D．鸟儿两脚之间的电压很小5、人体发生触电事故，主要是指（）A．人体带了电 B．人体中有电流流过C．人体上有电压 D．人体中流过的电流超过了一定值6、“创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命.下列做法中，不符合安全用电要求的是( )A ．雷雨闪电时，不要在树下躲雨B ．空调插头应选用图乙C ．发生触电时，首先要切断电源D ．做卫生时不能用湿抹布擦插座面板7、当有人发生触电事故时，下列做法中，正确的是 A. 迅速用手将人脱离触电区 B. 用水果刀将电线割断C. 立即断开闸刀开关或空气开关，或者用干燥竹竿挑开电线 D ．赶快逃离现场8、家用电器中的总阻的变化情况是（ ）A ．只开一盏灯时，电路中总电阻最小B ．不开灯时，电路中电阻为零C ．所有灯都开时，电路中的总电阻最大D ．所有灯都开时，电路中的总电阻最小 9、图中的实例，符合安全用电要求的是（ ）10、用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡。

初中物理《九年级》第十九章生活用电-家庭电路考试练习题姓名:_____________ 年级:____________ 学号:______________l2、下列说法正确的是（）A ．安装电路时，开关应接在零线上B ．地磁场的南极在地理的北极附近C ．划船时，使船前进的力的施力物体是船桨D ．核动力航母产生的核废料对环境无污染知识点：家庭电路【答案】B【详解】A．安装电路时，开关必须接在火线上，这样在开关断开后用电器就不带电，避免触电的危险，故 A错误；B．地球是一个巨大的磁体，地磁的两极与地理的两极相反，但并不重合，地磁场的南极在地理的北极附近，故 B正确；C．划船时，船桨向后划水，给水一个向后的力，由于物体间力的作用是相互的，水给船桨一个向前的力，所以使船前进的力的施力物体是水，故 C错误；D．核废料是对环境污染很严重的，故 D错误。

故选 B。

3、家庭电路中电灯、电视机、电冰箱等用电器之间是__ 联的，这些用电器一起工作的越多，电路的总功率 __ （选填“ 越大” 或“ 越小” ）．知识点：家庭电路【答案】并越大【详解】家庭电路中的用电器要能分别独立工作，所以都是并联的，并联电路的总功率为各支路的功率之和，所以这些用电器一起工作的越多，电路的总功率越大。

4、关于家庭电路和安全用电，下列说法正确的是（）A ．使用试电笔时，手要接触笔尾金属体B ．搬动电器前不需要断开电源开关C ．空气开关跳闸，一定是电路发生了短路D ．控制电灯的开关，要连接在零线和电灯之间知识点：家庭电路【答案】A【详解】A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故 A正确；B．搬动电器前需要断开电源开关，防止触电，故 B错误；C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故 C错误；D．控制电灯的开关，要连接在火线和电灯之间，故 D错误。

故选 A。

5、请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

人教版九年级全一册第十九章生活用电单元练习一、单选题1．对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患D．图D中人站在绝缘板上,双手同时握住火线和零线不会触电2．关于家庭电路和安全用电,下列说法正确的是（）A．家庭电路中,开关一定要接在灯泡和零线之间B．使用试电笔时,手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中空气开关跳闸,一定是电路中出现了短路3．关于家庭电路和安全用电,下列说法中正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．在未断开电源开关的情况下,可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯,则照明灯一定是串联的4．关于生活用电,下列做法正确的是（）A．在电线上晾晒衣服B．使用绝缘皮破损的插头C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联5．关于家庭电路和安全用电,下列说法正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．家庭电路中,保险丝要接在电能表和总开关之间C．家庭电路中,必须安装空气开关或保险丝等保险装置D．家庭电路中,一个开关控制多盏照明灯,则照明灯一定是串联的6．以下做法符合安全用电要求的是（）A．电灯的控制开关可以安装在零线上B．使用测电笔时手指千万不能碰到笔尾金属体C．导线的绝缘皮破损后一定要及时更换D．如果发现有人触电,应立即用手将触电者拉开7．如下图所示家庭电路中,当开关S闭合后,灯泡L不亮,用试电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是（）A．b、c之间某处断路B．a、d之间某处断路C．火线与零线短路D．电灯的灯丝断了8．关于家庭电路,下列说法正确的是（）A．用电器的金属外壳一定要接地线B．电能表测量的是家用电器的总电流C．验电笔在工作时不能用手直接触摸D．发生触电事故时,立即用手把触电的人拉开9．某配电系统如图所示,下列各个设备的特征叙述正确的是（）A．空气开关只有一般开关的通与断的作用B．电能表是用来显示用户用电所应交的电费的C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大D．漏电保护器跳闸是因为下面插座里的线路发生了短路10．家庭电路中电流过大的原因,除发生短路的因素外,另一个因素是A．用电器消耗的电能过多B．用电器的总功率过大C．用电器工作时间过长D．用电器的总电阻过大11．安全用电,珍爱生命。

人教版物理九年级全一册第十九章生活用电全章练习题1. 电工站在干燥的椅子上检修电路，下列情况中肯定不安全的是( ) A．一手接触到火线B．两只手都接触到火线C．一只手接触零线，另一只手接触到水泥墙壁D．一只手接触火线，另一只手接触到水泥墙壁2. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。

其原因可能是( )A. 插头插入这个插座时，导致火线和零线相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 这个插座的火线和零线原来就相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸3. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是( )A．S1 B．甲 C．S2 D．乙4. 对生活用电常识的认识，以下说法正确的是( )A. 可以用湿手拔插头B. 发生触电事故时应先切断电源C. 空气开关“跳闸”一定是用电器发生了短路D. 使用试电笔时，手不能接触笔尾金属体5. 下列符合安全用电的做法是( )A. 将电风扇三线插头最长的脚折弯后，插在两孔插座上使用B. 将开关接在家庭电路的零线上C. 家庭电路出现故障，断电后进行检修D. 拔插头时用手直接拽插头上的电线6. “注意安全，珍惜生命”是大家的共同心愿。

下列一些做法符合安全用电的是( )7. 如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是( )A．开关和三孔插座的连接都是错误的 B．试电笔接触M点，氖管不发光C．灯泡和两孔插座是串联的 D．试电笔插入两孔插座的左孔，氖管发光8. 关于安全用电，下列说法正确的是( )A. 保险丝熔断后，可以用铜丝代替B. 发现有人触电，直接用手把他拉开C. 有金属外壳的用电器，其外壳要接地D. 家庭电路中，开关连接火线或零线都可以9. 图中有关家庭电路的连接完全正确的是( )10. 小明家的电路简化后如图所示，观察该电路，下列说法中正确的是( )A．开关和电灯是并联的 B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D．插座中的火线和零线是连通的11. 我国家庭电路的电压是____________。

一、选择题1．如图所示的做法中，符合安全用电原则的是（）A．插排上使用多个大功率电器B．冰箱的金属外壳一定要接地C．使用绝缘层破损的电线供电D．使用电暖气烘烤湿潮的衣物2．小明同学在家里将一个台灯插头插入墙上的插座。

闭合台灯开关的瞬间，家里的空气开关“跳闸”了。

对此现象的分析，可能性最大的是（）A．台灯的插头处导线相碰造成短路B．台灯的灯座内导线相碰造成短路C．台灯的开关里导线相碰造成短路D．台灯造成电路的总功率过大3．用电水壶烧水时，导线突然起火，正确的做法是（）A．立即切断电源B．快速用水灭火C．取湿巾纸盖住D．取灭火器灭火4．关于家庭电路及安全用电，下列说法中正确的是（）A．用湿布擦拭正在工作的电视机B．在未断开电源的情况下更换电源插座C．空气开关跳闸，一定是发生了短路现象D．有人触电时应首先切断电源5．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的6．如图中的家庭电路元件，连接顺序正确的是（）A．B．C．D．7．下列关于电学知识说法错误的是（）A．干电池给电路供电时将化学能转化为电能B．熔断丝应该选用熔点低，电阻率大的合金材料制成C．功率越大的用电器，单位时间产生的热量一定越多D．使用测电笔辨别火线和零线时，手应该接触笔尾金属体8．下列做法中，符合安全用电要求的是（）A．用湿布擦正在工作的台灯B．更换灯泡前先断开电源开关C．发现有人触电时，用手直接把触电的人拉开D．用电器着火时，先用水把火浇灭，再切断电源9．关于家庭电路及安全用电，下列说法正确的是（）A．电能表是测量消耗电能的仪表B．家庭电路中的各个插座是串联的C．家用电器着火，要先灭火后断电D．人触电时，保险丝会立即切断电路10．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器或开关。

一、选择题1．关于家庭电路和安全用电，下列说法正确的是（）A．使用测电笔时，手不能接触笔尖金属体，防止触电B．用电器的金属外壳不用接地线C．家庭电路中，插座和各用电器之间是串联的D．家里的空气开关跳闸了，一定是电路中的总功率过大A解析：A【分析】(1)使用测电笔时，应让手与笔尾的金属体接触，不能与笔尖金属体接触。

(2)有金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故。

(3)家庭电路中各用电器是并联的。

(4)家庭电路中电流过大的原因：短路或用电器总功率过大。

A．使用测电笔时，手接触笔尾金属体，笔尖金属体接触电线，手不能接触笔尖金属体，否则会触电，故A正确；B．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，故B错误；C．家庭电路中，插座和各用电器在工作时互不影响，则它们之间是并联的，故C错误；D．家庭电路中出现了空气开关“跳闸”，可能是短路引起的，也可能是用电器的总功率过大引起的，故D错误。

故选A。

【点睛】本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安全意识，学会自我保护。

2．用电水壶烧水时，导线突然起火，正确的做法是（）A．立即切断电源B．快速用水灭火C．取湿巾纸盖住D．取灭火器灭火A解析：A电路起火在救护时应首先立即切断电源，让导线中没有电流，不再发热，阻止绝缘层继续燃烧，同时也能在灭火时防止触电事故发生。

故选A。

3．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（）A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路C解析：CA．若进户零线断路，不能形成闭合回路，电灯不可能正常发光，故A不符合题意；B．若进户火线断路，不能形成闭合回路，电灯不可能正常发光，故B不符合题意；C．若AB间断路，灯能正常工作，两个插座不能正常工作，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，故C符合题意；D．若BC间断路，灯和插座P都能正常工作，故D不符合题意；故选C。

九年级物理第十九章《生活用电》测试卷-人教版（含答案）一．选择题（共12小题）1．（2022•丹东）下列说法正确的是（）A．摩擦起电现象中，物体由于得到正电荷而带正电B．家庭电路中，电能表是测量电功率大小的仪表C．利用超导材料可以制作二极管D．家庭电路中，电流过大的原因可能是发生短路2．（2022•辽宁）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。

下列说法正确的是（）A．②处应接开关B．电能表应接在空气开关后C．若开关短路，空气开关会切断电路D．用试电笔接触a孔中的金属片，氖管会发光3．（2022•雨花区校级三模）关于家庭电路和安全用电，下列说法中错误的是（）A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏D．220V的电压对人来说是安全的4．（2022•盘锦）关于安全用电，下列说法正确的是（）A．控制电灯的开关要连接在电灯和火线之间B．用电器达到使用寿命可以继续使用C．在发生触电事故现场，可以用手去拉触电的同伴D．辨别零线火线时，手指不能触碰试电笔上的任何金属体5．（2022•长春）下列做法中，符合安全用电原则的是（）A．不用湿手摸开关B．在电线上晾衣服C．电冰箱没有接地线D．用铜丝代替保险丝6．（2022•徐州）如图所示为某家庭中接线板的使用情况，下列说法正确的是（）A．符合使用规范B．可以正常使用C．这是超负荷运行D．不会引起安全事故7．（2022•牡丹江）小冰家的电能表标有“220V 10（20）A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。

当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。

发生这种现象的原因可能是（）A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大8．（2022•玉林）如图所示的四种做法中，符合安全用电原则的是（）A．在同一个插座中同时使用多个大功率用电器B．用湿抹布擦发光的灯泡C．家用冰箱的金属外壳已接地D．在电线上晾晒湿衣服9．（2022•锦州）如图所示是小明设计的部分家庭电路，下列说法正确的是（）A．灯泡与开关的连接符合安全用电要求B．若保险丝熔断，可以用铜丝替换C．闭合开关，若灯泡不亮，一定是灯泡短路D．三孔插座的连接符合安装要求10．（2022•十堰）如图是一般住宅户内配电系统方框图，下列说法正确的是（）A．E处应接入空气开关，F处接入电能表B．若空气开关自动跳闸，一定是发生了短路C．发现有人触电，应立即用手拉开D．控制电灯的开关连接错误11．（2022•鼓楼区校级模拟）在家庭用电中，下列做法符合安全用电原则的是（）A．电水壶工作时，金属外壳应接地B．人站地上用手触摸裸露的火线C．控制电灯的开关接在零线上D．未断开电源，用湿布擦拭电视机12．（2022•武昌区模拟）关于家庭电路和安全用电，下列说法正确的是（）A．图甲的连接方式符合安全用电的原则B．图乙中如果测电笔接触插座左、右两孔氖管都发光可能是进户零线断路C．如果发生人体触电事故，图丙中空气开关一定会跳闸D．图丁洗衣机的三脚插头中的E脚接地线二．填空题（共8小题）13．（2022•聊城）如图所示，控制灯泡的开关要接在（选填“1”或“2”）处。

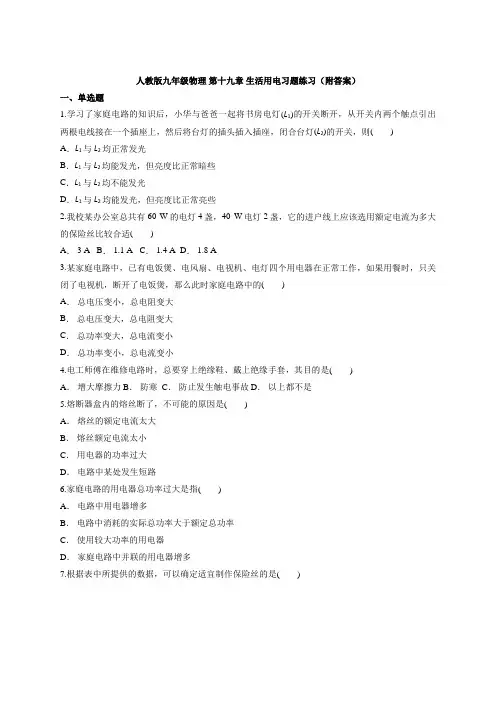

人教版九年级物理第十九章生活用电习题练习（附答案）一、单选题1.学习了家庭电路的知识后，小华与爸爸一起将书房电灯(L1)的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯(L2)的开关，则()A．L1与L2均正常发光B．L1与L2均能发光，但亮度比正常暗些C．L1与L2均不能发光D．L1与L2均能发光，但亮度比正常亮些2.我校某办公室总共有60 W的电灯4盏，40 W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适()A． 3 A B． 1.1 A C． 1.4 A D． 1.8 A3.某家庭电路中，已有电饭煲、电风扇、电视机、电灯四个用电器在正常工作，如果用餐时，只关闭了电视机，断开了电饭煲，那么此时家庭电路中的()A．总电压变小，总电阻变大B．总电压变大，总电阻变大C．总功率变大，总电流变小D．总功率变小，总电流变小4.电工师傅在维修电路时，总要穿上绝缘鞋、戴上绝缘手套，其目的是()A．增大摩擦力 B．防寒 C．防止发生触电事故D．以上都不是5.熔断器盒内的熔丝断了，不可能的原因是()A．熔丝的额定电流太大B．熔丝额定电流太小C．用电器的功率过大D．电路中某处发生短路6.家庭电路的用电器总功率过大是指()A．电路中用电器增多B．电路中消耗的实际总功率大于额定总功率C．使用较大功率的用电器D．家庭电路中并联的用电器增多7.根据表中所提供的数据，可以确定适宜制作保险丝的是()A．铅B．铜 C．铁D．钨8.如图所示的做法中符合安全原则的是()A．雷雨天站在大树下避雨B．用手指触碰插座的插孔C．用湿抹布擦发光的灯泡D．将冰箱的金属外壳接地9.家庭电路中的短路是指()A．线路很短的电路B．所有用电器都断开的电路C．某一个用电器的开关碰线的电路D．某一个插座直接被导线接通的电路10.如图所示的4种关于螺丝口灯座和开关的连接中，符合安全用电原则的是() A．B．C．D．11.如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是()A．插线板插孔L与N之间的电压是220 VB．插线板插孔E与零线连接C．可以用湿手拔插用电器的插头D．插线板指示灯不亮时不能提供电压二、多选题12.(多选)照明电路中的火线接在螺丝口灯座的中心金属片上，零线接在灯座的螺旋套上，把灯泡拧进灯座后闭合开关，电灯正常发光；断开开关，用测电笔测出灯口仍然带电，其原因是()A．两根线都是火线B．开关接在火线上 C．开关接在零线上D．以上原因都不对三、填空题13.家庭电路保险盒中熔丝熔断的主要原因是电路中________．当电路中接入的用电器过多，________过大时，熔丝可能熔断，另一种可能的原因是电路某处发生_________．14.家中的电脑正常工作时的电压为________伏，测量所用消耗电能多少的仪表是________表．家里洗衣机与电冰箱之间是________(选填“串联”或“并联”)连接．15.为防止触电造成人身伤害，在新建的楼房里，连接各用户的总开关上大多装有________保护器；为避免雷电灾害的发生，高大建筑物的顶端都必须安装________，且通过很粗的金属线与大地相连．雷雨天千万不要在大树下避雨．16.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中________(选填“A、B”或“A、C”)两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________(填“会”或“不会”)切断电路．若人体电阻为10 kΩ，触电时通过人体的电流为____mA.17.新建楼房的供电线路带有保险装置的空气开关，当电流过大时，开关中的电磁铁起作用，使开关______，切断电路．18.小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是________联在家庭照明电路中．若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在________，或是用电器的________．19.在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：①电路发生________；②电路中用电器的________．四、实验题20.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．五、简答题21.芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种方法进行判断，请你分析两种方法各得出什么结论，并说明理由．方法一：打开电视机可以正常观看电视节目．方法二：取下灯泡，用电池做电源，连接灯泡、电池和电流表，组成电路，观察电流表，发现指针无偏转．方法一：结论________．理由__________．方法二：结论________．理由__________．六、计算题22.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？23.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)答案解析1.【答案】B【解析】开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将台灯的插头插入插座．此时台灯获得的电压小于正常的工作电压，即L1与L2均能发光，但亮度比正常暗些．2.【答案】D【解析】各用电器总功率P＝60 W×4＋40 W×2＝320 W我校照明电路中的最大正常工作电流I＝＝＝1.45 A，找出电流稍大于1.45 A的保险丝．3.【答案】D【解析】家庭电路中各用电器是并联，则U＝U1＝U2，电源电压U不变，用餐时，关闭了电视机，断开了电饭锅，由公式P＝P1＋P2可知，总功率P变小，又因为电源电压U不变，总功率P变小，由公式I＝可知，总电流I变小，由公式R＝可知，总电阻R变大．综上分析，ABC错误，D正确．4.【答案】C【解析】人体和大地都是导体，若戴上绝缘手套，穿上绝缘鞋，就不会使火线、人体和大地间形成通路，防止发生触电事故．5.【答案】A【解析】A、熔丝的额定电流太大，比电路中的最大电流大，熔断器的熔丝不会熔断，故符合题意；B、熔丝的额定电流太小，比电路中的最大电流小，熔断器的熔丝会熔断；故不符合题意；C、用电器的功率过大会导致家庭电路中电流过大，导致熔丝熔断，故不符合题意；D、电路中某处发生短路会导致家庭电路电流过大，导致熔丝熔断，故不符合题意；6.【答案】B【解析】用电器工作在额定电压时的功率为额定功率；而用电器实际工作时的功率为实际功率；用电器消耗的电能取决于用电器的实际功率．因此家庭电路的用电器总功率过大是指电路中消耗的实际总功率大于额定总功率．7.【答案】A【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻值大的电阻产生的热量多；为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；因此比较数据可知：电阻率大、熔点低的材料是铅，则保险丝应由铅制成．8.【答案】D【解析】A、雷雨天站在大树下避雨时，由于大树是导体，且较高，有可能将雷电传导下来，可能会发生触电，不符合题意．B、用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，不符合题意；C、用湿抹布擦发光的灯泡，水是导体，容易造成触电，不符合题意；D、将冰箱的金属外壳接地，可防止因外壳漏电而使人触电．符合题意．9.【答案】D【解析】A、线路很短的电路不是短路，故错误；B、所有用电器都断开的电路是开路，故错误；C、某一个用电器的开关碰线的电路，即此时开关失去了控制作用，但没有发生短路；故错误；D、某一个插座直接被导线接通的电路，其火线和零线直接连在一起，该现象称为短路，故正确；10.【答案】B【解析】火线首先经过开关再进入灯泡顶端的金属点，这样在更换灯泡时，断开开关，切断火线，更换灯泡时更安全．11.【答案】A【解析】A、因为插线板N接零线，L接火线，所以插孔L与N之间的电压是220 V，故A正确；B、插线板插孔E与地线连接，而不是与零线连接，故B错误；C、用湿手拔插用电器的插头容易造成触电事故，故C错误；D、插线板指示灯与插孔间是并联的，互不影响，因此指示灯不亮时也能提供电压，故D错误．12.【答案】AC【解析】安装家庭电路时，电灯和开关串联后连在火线上，这样开关能控制灯泡，并且在灯泡损坏时，更换灯泡时，断开开关，切断了火线，更换灯泡时更安全．螺旋套只准接在零线上；断开开关，用测电笔测出灯口仍然带电，其原因是开关接在了零线上，导致与灯相连的两根线都是火线．13.【答案】电流过大总功率短路【解析】(1)保险丝熔断是电流流过导体时产生的热量过多，产生的热量跟电阻、电流、通电时间有关．电阻不变，通电时间不变，保险丝熔断是电流过大造成的．(2)根据P＝UI，电压不变是220 V，电流过大是总功率过大造成的．(3)根据I＝，电压不变是220 V，电流过大是电阻过小造成的，短路时电阻最小，电流最大．14.【答案】220电能并联【解析】家用电脑是家用电器，额定电压是220 V，正常工作电压为220 V.家里洗衣机与电冰箱之间互不影响，两者之间是并联的．家用电器工作时，消耗的是电能，用电能表来测量家庭电路消耗电能的多少．15.【答案】漏电避雷针【解析】在新建的楼房里，各用户的电路连接和用电器的安装，可能会出现导线误接，用电器漏电或触电现象，为避免因这些现象造成触电，发生人身伤害，所以连接各用户的总开关上大多装有漏电保护器；避雷针通常架设在建筑物的顶端，连接在建筑物内部，一直通到地下，埋在地底．因为是金属材质，且又是在顶端高处，这样就可以吸引雷电从避雷针将电引到地底下释放掉，从而避免雷电直接击中建筑物，导致建筑物损毁．16.【答案】A、B会22【解析】(1)判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路．(2)家庭电路的电压U＝220 V，人体电阻R＝10 kΩ＝104Ω，因此通过人体的电流：I＝＝＝0.022 A＝22 mA.17.【答案】断开【解析】由于空气开关可以在家庭电路中电流过大时或发生漏电时自动切断电路，既可以保护电路，也可以保护人，所以新建楼房的供电线路已经不再用保险丝保护电路，而用带有保险装置的空气开关代替，当电流过大时，开关中的电磁铁起作用，使开关断开，切断电路．18.【答案】并短路的地方总功率过大【解析】由于并联的用电器互不影响，所以在家庭电路中，电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是并联的；若小丽家的保险丝突然熔断，即说明家庭电路中的电流过大，若换上的同规格保险丝后又立即熔断，这种现象说明电路中存在短路的地方或是用电器的总功率过大造成的；19.【答案】短路总功率过大【解析】在家庭电路中，因电流过大导致空气开关“跳闸“的原因有：①电路中发生短路故障；②电路中用电器的总功率过大，造成干路电流过大．20.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：21.【答案】没有停电，是灯泡坏了；因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，所以是灯泡坏了；因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了．【解析】方法一：没有停电，是灯泡坏了．理由：因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，所以是灯泡坏了．方法二：灯泡坏了．理由：因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了．做法：可以直接换一个新的完好的灯泡接入灯座试试，如果新灯泡能够发光说明旧灯泡是坏的．22.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．23.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．。

九年级物理第十九章《生活用电》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共45分）1、在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。

若电路中只有一处故障，则发生故障的是（）A．插座发生短路1 B．灯泡发生短路C．de间断路1 D．ef间断路2、2022年新冠疫情期间，各学校积极开展了“停课不停学”线上教学活动，老师们当上了“网络主播”。

小明在家上网课时突然断电，通过检查发现空气开关跳闸了，于是他分析可能是以下几种原因导致跳闸，其中不可能的是（）A．可能是房间电灯开关短路了B．可能是家人启用了大功率用电器C．可能是弟弟不小心把水洒在插排上了D．可能是电线绝缘层破了火线零线相碰了3、如图所示是某同学家的电路简化图，下列说法中正确的是（）A．电能表的读数为 1234kW•hB．控制灯泡的开关和灯泡的位置可以互换C．将试电笔插入三孔插座的甲孔中，氖管可以发光D．用户保险熔断一定是因为家庭电路中发生了短路4、如图所示是检测电路故障时使用的测电笔内部构造图，下列关于测电笔的说法正确的是（）A．测电笔中的高电阻可以用铁丝代替B．氖管发光时测电笔接触的是火线C．使用测电笔时手只能接触绝缘体D．氖管发光时没有电流通过人体5、下列家庭电路的连接图中，连接正确且符合安全用电的是（）A．B．C．D．6、一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（）A．插座通电后可用湿布擦去表面灰尘B．插座内只连接火线和零线，即可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220V 3000W”的电热水器可使用该插座7、小明在家里看电视时突然断电，通过检查发现空气开关跳闸了。

对于以上情景，下列说法正确的是（）A．空气开关可以代替漏电保护器发挥作用B．家庭电路安装空气开关是防止漏电而采取的安全措施C．空气开关跳闸后，应立即合上D．空气开关跳闸的原因可能是电线绝缘层破了，导致火线与零线相碰了8、下列现象中：①短路、②开关中的两个线头相碰、③电路中增加了大功率的用电器、④灯丝烧断，可能引起家中保险丝熔断的是（）A．①②2B．②③2C．①③2D．②④9、当前，为了进一步改善学生学习环境，在宜昌市所有学校实施“清凉工程”，即在教室安装空调。

一、选择题1．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A．电路中两灯是串联的B．甲灯的安装和三孔插座的连接都是正确的C．电路中两灯同时发光时，甲灯更亮一些D．用试电笔分别正确接触M和N点时，试电笔的氖管均发光2．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（）A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路3．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的4．如图所示的家庭电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，再用测电笔测试插座的两孔氖管也都发光，该电路发生的故障可能是（）A．进户零线开路B．导线bc间开路C．灯泡L开路D．插座内部短路5．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．控制电灯的开关要接到零线上C．用潮湿的手拔插用电器的插头D．有人触电要尽快用手把他拉开6．以下各种做法中，符合安全用电原则的是（）A．三孔插座地线要保证良好接地B．用潮湿的手拔插用电器的插头C．控制电灯的开关要接到零线上D．有人触电要尽快用手把他拉开7．关于家庭电路，下列说法正确的是（）A．电能表是用来测量电路消耗电能的仪表，应安装在总开关之前B．电热毯内的电阻丝断了，只需将断头接上后仍可安全使用C．当电路因故障导致保险装置断开时，只需更换保险丝或使空气开关复位D．家用电器或电线着火时，应立即浇水灭火8．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火．女孩因烧伤被送医院，幸无大碍．下列对手机起火原因的分析，正确的是（）A．压力使手机变形，导致电路断路B．压力使手机变形，导致电路短路C．手机在口袋里受热膨胀D．口袋里温度太高，导致手机塑料件燃烧9．下列做法中不符合安全用电原则的是（）A．不能用铜丝代替保险丝B．家庭电路中，同时使用的大功率用电器不要过多C．可用湿布擦拭正在工作的电视机D．洗衣机、电冰箱等家用电器的金属外壳要接地10．如图所示是小明家庭的部分电路，下列说法正确的是（）A．若保险丝熔断，则一定是短路引起的B．若保险丝熔断，可以用铜丝替换C．灯泡与开关的连接符合安全用电原则D．两孔插座的连接符合安全用电原则11．寒假期间，小梦给妹妹讲安全用电的知识，下列说法中，错误的是（）A．放风筝时，应远离高压输电线B．发现有人触电时，应立即切断电源C．不能用湿抹布擦拭插座D．使用测电笔时，手不要接触笔尾金属体，以免触电12．下列物理量的大小符合实际的是（）A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1AC．手机电池的电压为220V D．家里微波炉的功率可达2000W二、填空题13．(1)如图1所示，小丽把完好的测电笔插入连接正确的有电的三孔插座中时，测电笔的氖管不发光。

人教版九年级物理第十九章《生活用电》单元练习题（含答案）一、单选题1．如图所示的电路，开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是：A．电路中用电器过多 B．电路中用电器的总电阻过大C．电路中用电器总功率过大 D．电路中支路太多2．关于家庭电路和安全用电,下列说法中正确的是A．家庭电路中接通的用电器越多，电路的总电阻反而越小B．用测电笔辨别火线与零线时,手不能接触测电笔上的任何金属C．只要不直接接触高压输电线路，人体就不会受到伤害D．家里的用电器只要功率不是太大，外壳就不用接地3．下列符合安全用电要求的是（）A．开关要接在零线上B．用湿手拔热水器的插头C．使用测电笔时不能触碰笔尾金属体D．发生触电事故时，应立即切断电源4．电与我们生活息息相关，下列关于电现象的说法正确的是A．使用测电笔时，手必须接触笔尾金属体B．两个相互吸引的泡沫球一定带异种电荷C．为了帮助触电者脱离电源，可以借助钢管挑开电源D．用毛皮摩擦过的橡胶棒能带电是因为橡胶有良好的导电性5．下列关于安全用电的说法正确的是A．只要电灯不发光，就可以用湿布把它擦干净B．只要将保险丝换上粗的，电路中就可以接入大功率的用电器C．把家用电器的金属外壳接上地线，可以防止触电D．看到有人触电应立即用手把他拉开6．下列四种做法，不符合安全用电原则的是A．发现有人触电，先切断电源再救人B．将开关安装在灯泡和零线之间C．保护好用电器的绝缘体，不使它的火线裸露D．在户外，不要靠近高压带电体7．如图，使用电热水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路A．断路，空气开关跳闸 B．短路，空气开关跳闸C．断路，电热水壶停止工作 D．短路，电热水壶继续工作8．小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是（）A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光9．下列有关“安全用电”的说法，正确的是（）A．发生电线起火时，马上泼水救火B．发生煤气泄漏时，打开电灯检查漏气管道C．发现有人触电时，立即用手把触电者拉开D．使用验电笔时，手一定要接触验电笔尾部的金属部分10．关于安全用电下列说法正确的是A．用潮湿的手拨动电器设备的开关B．绝缘层破损的导线可以继续使用C．发现触电事故要立即切断电源D．在未断开电源的情况下更换灯泡二、填空题11．三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。

人教版九年级全册物理第十九章生活用电章节练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 在如图所示的电路中，电源电压保持不变，闭合开关S电路正常工作。

过了一会儿，发现电路中有两个电表的示数突然变大。

若故障只出现在R1或R2上，其它元件均完好。

则A．一定是R1断路B．可能是R1短路C．一定是R2短路D．可能是R2断路2 . 家庭电路中，下列情形可能引起熔丝熔断的是（）A．插座的零线火线接反B．两只白炽灯串联连接C．电器金属外壳未接地D．同时使用大功率电器3 . 关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”一定是出现了短路B．工作的用电器越多，总电阻越大C．电能表是测量总电功率的D．家庭电路中的用电器都是并联的4 . 下列说法正确的是（）A．某种电能表标有10（20）A字样，表示该电能表的额定最大电流是10AB．使用试电笔检测火线、零线时，手指不能接触试电笔的金属笔卡C．电动机的工作原理是通电导线在磁场中要受到力的作用D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的5 . 在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A．雷雨天，应避免在高大建筑物和大树下避雨B．发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C．电器设备失火，应迅速用水灭火D．有金属外壳的电器用三孔插座6 . 下列情况符合安全用电要求的是A．测电笔使用时手指不能碰到笔尾金属电极B．用电器的三脚插头也可以插入两孔插座中使用C．不能用湿手去拔热水器的插头D．家庭电路中的开关接在火线或零线上都一样7 . 原来室内的电灯均正常发光，当把台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（）A．台灯灯丝断了B．台灯插头内部短路C．停电了D．用电器总功率过大8 . 下列选项中符合安全用电要求的是A．用湿的手去接触电源或开关B．三孔插座出现松动，不及时更换，还继续使用C．及时更换家庭电路中绝缘皮老化、破损的导线D．空调、电饭煲、微波炉等大功率电器同时使用一个插座9 . 正在通电使用的灯泡反复出现时暗时亮的现象，可能是电路存在故障（）？A．短路B．断路C．接触不良D．过负荷10 . 关于安全用电，以下说法正确的是（）A．使用测电笔时，手应接触笔尾的金属部分B．当有人触电时，立即用手将触电人拉开C．电线短路起火，应立即用水扑灭D．保险丝熔断后可以用铜丝代替11 . 关于家庭电路与安全用电的基本常识，下列说法中正确的是（）A．使用试电笔时，手指不能触碰试电笔上端的金属帽B．可用钢丝替代保险丝C．不要同时使用多个大功率用电器D．洗衣机的外壳可以不用接地12 . 图中符合家庭用电安全要求的是（）电器失火应先切断电源A．允许最大电流6A的插座连接多个用电器B．这样用试电笔接触火线C．电冰箱用这样的插座和插头D．二、填空题13 . （1）在家庭电路中用电器越多电路中的总电阻________（填“越大”或“越小”）。

人教版九年级物理上册第十九章《生活用电》测试卷（含答案）一、单选题1．关于家庭电路和安全用电，下列说法准确的是（）A．控制各灯具的开关都应该安装在零线上B．有金属外壳的用电器都使用两脚插头C．应该定期对漏电保护器进行例行试验D．不接触高压设备就不会引起触电事故2．图为试电笔的结构及使用方法．下列说法正确的是（）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的3．如图是家庭电路简图，两个灯泡均标有“220V，100W”．下列说法中不符合安全用电原则的是A．图中甲的位置应安装电能表B．电灯与插座之间是并联的C．电灯与开关应串联，且开关控制连接火线的一端D．保险丝熔断后在短时间内可以用铜丝代替4．下列说法正确的是A．电源是电能转化为其它形式能的装置B．决定电阻大小的因素是导体长度和横截面积，实验研究方法是控制变量法C．在火线和零线同时安装保险丝，不一定有保险作用D．只要不接触高压带电体就一定不会触电5．下列数据符合实际情况的是（）A．我国家庭电路的电压为220VB．家用空调的额定功率为100WC．家用电扇的额定功率为500WD．台式计算机的额定功率为2000W6．下列符合家庭电路用电安全原则的是A．B．C．D．7．关于安全用电，图中错误的是A．使用测电笔的方法B．开关接在火线上C．螺口灯的螺旋金属接在零线上D．三孔插座应有接地线8．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（）A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电9．插线板使用不当会带来安全隐患甚至引发火灾，下列说法正确的是( )A．在插线板上可以同时使用多个大功率用电器B．插线板可以放置在家中的任何位置C．使用或购买插线板时要关注其相关技术参数D．用电器的插脚无需与插孔中的金属片完全接触10．电磁炉是利用高频电流在磁炉内部线圈中产生磁场，磁化铁质铁锅，从而形成无数个小涡流（即电流），加速锅底分子运动，使锅底自身发热达到加热食品的目的．它具有安全可靠．节能环保等优点，是现代家庭中的理想灶具，其工作原理如图所示．下列说法错误的是A．该电磁炉若以1000W的功率连续工作30min，耗电0.5Kw•hB．家庭电路因接入电磁炉可能会超负荷运行而熔断熔丝C．电磁炉能将电能100%转化为锅内食物的内能D．用电磁炉煮食物时，没有明火和烟尘，安全，洁净11．如图所示，是某家庭电路的一部分，下列说法正确的是A．电冰箱连入三孔插座后，电灯与电冰箱是串联B．正常状况下，用试电笔接触A点会使氖管发光C．为用电安全，应在甲处安装电灯，乙处安装开关D．站在地上的人若用手直接接触A点，不会有触电危险二、填空题12．测电笔可以测试导线是火线还是零线。

人教版九年级物理第十九章《生活用电》测试卷（含答案）一、选择题1．生活中，我们应“珍爱生命，规范用电”。

下列说法正确的是（）A．家庭电路中空气开关“跳闸”一定是电路发生过载B．发现有人触电，应立即切断电源C．在家庭照明电路中，开关必须接在灯和零线之间D．正确使用试电笔时，手不要接触它后端的金属部分2．小明家的电路简化后如图所示，观察该电路，下列说法中正确的是（）A．电灯、电视和台灯是并联的B．开关和电灯是并联的C．各个小彩灯之间是并联的D．未接用电器时，插座中的火线和零线是连通的3．小明触摸自己家的电冰箱门时，手“麻”了一下。

对于造成小明手“麻”的原因有四种猜想，你认为其中合理的猜想是（）A．火线断路B．火线的绝缘破损，与电冰箱金属外壳接触C．火线与零线短路D．电冰箱的金属外壳接了地线4．某小区住户将电动自行车锂电池带回家中充电，充电过程中电池发生爆炸引发火灾并迅速蔓延，导致楼上5人死亡。

为了充电安全，下列做法错误的是（）A．不能将电动车放在家里充电B．不能将电动车停放在楼道充电C．将电动车夜间长时间充电D．不能将电动车停放在安全出口充电5.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（）A．当电路发生短路时，空气开关会自动切断电路B．发生如图甲所示的触电事故时，漏电保护器不起作用C．发生如图乙所示的触电事故时，漏电保护器不起作用D．发生如图所示的两种触电事故时，空气开关都不会断开电路6.为了进一步改善学生学习环境，某市所有学校实施“清凉工程”，即在教室安装空调。

为保证“清凉工程”的实施，先必须对学校进行电路改造，下列改造措施中正确的是（）A．另外铺设专线B．把进户总开关中的保险丝换成熔点更高的材料C．把学校进户铝线更换成细的D．把学校进户铝线更换成同样粗细的铜线7.一款塔式多孔插座如图所示，其技术参数如下：最大电压 250 V，最大电流10 A。

关于该插座，下列说法正确的是（）A．插座上的插孔与指示灯是并联关系B．插座内只连接火线和零线，也可连接使用三脚插头的用电器C．当多个用电器插入该插座时，各用电器之间相互不影响D．标有“220 V 3 000 W”的电热水器可以使用该插座二、填空题8．经验证明，只有的电压才是安全的。
