张家口发电厂微油点火稳燃技术的实际应用及节能效果分析张家口发电厂在大修时对1号锅炉燃烧器进行了改造，应用了微油冷炉点火和低负荷稳燃系统。
改造后经运行实践和技术经济分析表明：应用该技术后，点火时较传统大油枪方式节油75%以上，节省大量燃油费用。
在正常运行时不增加飞灰可燃物，对锅炉的经济性不产生影响。
标签：微油点火稳燃应对措施经济效益火电厂煤粉锅炉中的煤粉空气混合物较难点燃是煤粉燃烧的特点之一。
特别是在冷态启动时，煤粉空气混合物在冷的燃烧室中很难稳定点燃。
因此，锅炉启动时，要在喷粉前启动点火油枪，喷烧燃料油易于保持火焰稳定。
对于低挥发分煤种和劣质煤，其煤粉气流的着火性能和煤粉火焰在低负荷时的稳定性更差，所以需投入大量助燃油用于锅炉启动和低负荷助燃。
目前采用的低油耗点火和助燃方式主要有等离子点火技术、天然气点火技术和微油点火助燃等形式。
这些技术各有特点，在国内许多电厂均有应用，取得了较好的节能效果。
通过技术比较，张家口发电厂才用了微油点火和稳燃技术，使用微量燃油通过专门设计的燃烧器点燃大量煤粉，达到锅炉冷炉微油点火、低负荷和超低负荷稳燃的目的。
经过一段时间的运行表明，该系统点火顺利，节油率前较高，节约了大量的燃油成本。
一、微油点火技术概述1.微油点火燃烧器结构图及工作原理图微油点火燃烧器结构简图如图1所示。
微油气化小油枪点火燃烧器工作原理示意图如图2所示。
图1图2 微油气化小油枪点火燃烧器工作原理示意图2.微油点火燃烧器的构成微油点火燃烧器结构可大致分为三部分：油燃烧部分、煤粉燃烧部分和辅助压缩空气系统。
2.1油燃烧部分油燃烧部分为微油气化油枪与高强度燃油室。
在该部分中利用机械雾化和高速压缩空气气流将燃料油挤压、撕裂、破碎产生超细油滴然后通过高能点火器引燃，同时巧妙地利用燃烧产生的热量对燃油进行加热、扩容，使燃油在极短的时间内蒸发气化。
由于燃油在气化状态下燃烧，可以大大提高燃油燃烧的火焰温度，并急剧的缩短燃烧时间。

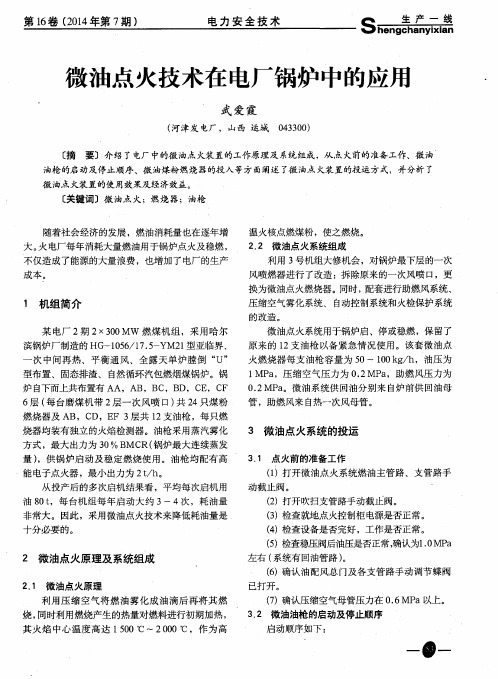

微油点火技术在电厂锅炉中的应用摘要：随着社会经济的发展,燃油消耗量也在逐年增大。
火电厂每年消耗大量燃油用于锅炉点火及稳燃,不仅造成了能源的大量浪费,也增加了电厂的生产成本。
关键词：微油点火技术；电厂锅炉；应用某电厂2×100MW超高压燃煤发电机组为俄产、主机整套进口机组,配备E-420-13.7-560KT型单汽包、平衡通风、固态排渣、四角切圆悬浮燃烧煤粉炉,Π型布置,制粉系统采用传统的钢球磨、仓储式、热风送粉系统。
该锅炉燃烧器采用三层布置,共12支狭长喷口直流燃烧器,锅炉燃用设计煤种为当地烟煤。
原设计的点火方式为下层布置4支点火油枪,中层布置4支助燃油枪,油枪采用机械雾化,每支油枪出力1.0t/h,全部油枪投入后,可在无煤粉状态下达到70%的锅炉负荷。
设计点火及助燃用油为零号轻柴油,发热量41000~41800kJ/kg,恩氏粘度1.2~1.67。
1微油点火燃烧器的工作原理一般直吹式制粉系统将1台磨对应的煤粉燃烧器改造为微油点火煤粉燃烧器。
燃烧器改造后,一次风管接口尺寸与原接口尺寸一致,燃烧器流通面积不变,燃烧器内部结构简单,燃烧器的喷口尺寸和摆动结构及其摆动范围与原燃烧器完全一致。
因此,燃烧器进行微油点火改造后,正常运行时,一次风速不变,燃烧器阻力基本不变,燃烧器出力不变,其对炉内空气动力场和燃烧结构不造成影响。
微油点火油燃烧器从一次风管侧面或是弯头后方轴向插入煤粉燃烧器,点火是经过强化燃烧的高温油火焰将通过煤粉燃烧器的一次风粉瞬间整体加热到煤粉的着火温度,一次风粉混合物受到高温火焰的冲击,挥发份迅速析出同时开始燃烧,挥发份的燃烧放出大量的热,补充了此间消耗的热量,并持续对一次风粉进行加热,将其加热至高于该煤种的着火温度,从而使煤粉中的碳颗粒开始燃烧,形成高温火炬喷入炉膛。
同时通过特殊的百叶窗式气膜风窗口引入冷却风(一般引自然一次风),对强化燃烧室内壁进行贴膜式强制气膜隔离冷却,保证燃烧室不结渣,不烧蚀。
微油点火在600M W超临界压力锅炉上的应用刘正国(广东红海湾发电有限公司，广东汕尾516600){刘。
“’f¨，，r‘|{I『7It11{、l，’t+“f’p：o"}q々㈣∥强青妻】广东红海湾发电有限公司2台锅炉燃油系统初步设计采用的是传统的轻柴油点火和低负荷投油助燃方式，祝纽启动耗油大，而且。
i，在这种方式下冷炉启动初期电除尘不能及时投、，造成环境污袭。
√敬，p邕电翊能源与动力工程；锅炉；微油点火；节油；稳燃-。
／．．，，。
．，，，√，，，，，，，i…．j，，，；广≥斑海湾发电有限公司2台锅炉燃油系统初步设计采用的是传统的轻柴油点火和低负荷搦由助燃方式，柳绍启动耗油大，而且在这种方式下冷炉启动初期电除尘不I P<O受．e<t t f L,x．，造成环境污染。
为寻求一种节能、环保的点火系统，广东红海湾发电有限公司于2007年3月对锅炉进行了微油冷炉点火技术改造，并于2007年5月在机组的启动、停运试验中被成功的应用。
目前，该技术在广东红海湾发电有限公司600M W超临界机组上已应用多次，证明该技术操作简单，删I，完全满足柳组运行要求。
1微油点火燃烧器原理微油点火燃烧器主要由微油枪点火系统、煤粉燃烧器和控制系统三大部分组成。
点火系统由微油燃烧室及高压点火枪、压缩空气、燃烧油系统、壁温监测、火检系统等组成。
煤粉燃烧器主要由煤粉浓缩器、一次煤粉燃烧室、=次煤粉燃烧室、周界风和冷却风室组成。
控制系统对点火系统和送粉系统进行控制，实现程控点火与油枪灭火联锁保护，保证锅炉安全稳定可靠运行。
气化微油煤粉燃烧器结构示意图见图1。
乏7—纛黧j其工作原理是：先利用压缩空气的高速射流将燃糊由直接击碎，雾化成超细油滴进行燃烧同时利用燃烧产生的热量对燃油进行加热、扩容，使燃油在极短的时间内蒸发气化。
油枪直烧燃烧由气，从而提高燃烧效率及火焰温度。
气化燃烧后的火焰刚性极强、传播速度极快，中心温度高达1200—2000。
