电流互感器的安装

电流互感器的安装使用及接线检查范文电流互感器（Current Transformer，简称CT）是一种用来测量高电流的电器装置，常用于变电站、发电厂、输电线路等电力系统中。

它能够将高电流转化为相应比例的低电流，以供电器仪表或保护装置使用。

本文将介绍电流互感器的安装使用及接线检查的相关内容。

一、电流互感器的安装使用1. 安装位置选择电流互感器的安装位置应根据具体的需求和电力系统的布置来确定。

一般来说，应尽量选择在高电流线路、设备以及进出线段上进行安装。

2. 安装方法电流互感器的安装方法主要有两种：拉线式和插接式。

拉线式安装是将电流互感器的一侧接入高电流线路或设备，另一侧通过拉线连接到仪表或保护装置；插接式安装是将电流互感器的两侧分别插入高电流线路或设备的两侧。

3. 接地电流互感器必须可靠接地，以确保安全。

接地方式通常有两种：一是将电流互感器的外壳接地，二是将导线盒上的接地螺栓接地。

4. 连接导线的选用电流互感器连接导线的选用应符合以下要求：导线截面积应满足电流互感器额定电流和负载电流的要求；导线材质应是与相应环境条件相适应的非氧化性材料。

5. 安全措施在安装电流互感器时，应采取相应的安全措施：必要时应切断电源；戴好绝缘手套和绝缘鞋；避免操作人员触及高压设备和电流互感器。

二、电流互感器的接线检查1.接线检查前的准备工作在进行电流互感器的接线检查之前，应进行如下准备工作：仔细查看电流互感器的接线图和技术资料，了解接线要求；检查电流互感器接线柱头、接线螺栓和接地螺栓的紧固情况；检查接线端子的绝缘状况。

2. 接线检查的步骤（1）检查引线的接线检查引线的接线是否松动或脱落，引线的绝缘是否完好。

如果发现引线松动或脱落，应重新固定或更换；如果发现引线绝缘损坏，应进行绝缘修复或更换。

（2）检查接线柱头的紧固情况检查接线柱头的紧固螺栓是否松动。

如果发现螺栓松动，应重新紧固。

（3）检查接地螺栓的紧固情况检查接地螺栓是否紧固。

电流互感器安装方案1. 引言电流互感器是一种用于测量电流的设备，广泛应用于电力系统的监测和保护中。

在安装电流互感器时，需要考虑多个因素，以确保其正常运行和准确测量电流。

本文档将介绍电流互感器的安装方案，包括选择安装位置、安装方法和注意事项。

2. 选择安装位置选择适当的安装位置是确保电流互感器正常运行的重要因素。

以下是一些需要考虑的要点：•电流测量点：电流互感器安装的位置应尽可能接近要测量的电流点。

通常情况下，电流互感器安装在电力系统中的电缆线路、进线柜或负荷中心附近。

•电气安全因素：电流互感器应避免安装在高压区域或有电弧风险的位置。

它应安装在电气设备周围，并且与其他电气设备保持一定的距离，以防止火灾或其他事故的发生。

•信号传输距离：电流互感器的输出信号需要传输到测量仪表或监测系统中。

因此，在选择安装位置时，需要考虑信号传输距离，并选择合适的电缆或传输设备。

3. 安装方法安装电流互感器的方法因电力系统的不同而异。

以下是一些常见的安装方法：•直接安装：将电流互感器直接固定在电力系统中的电缆线路、进线柜或负荷中心上。

这种安装方法适用于较小的电流互感器，不需要额外的支架或安装辅助设备。

•分立安装：在电力系统中的电缆线路、进线柜或负荷中心旁边安装一个支架，然后将电流互感器固定在支架上。

这种安装方法适用于较大的电流互感器，可以更好地支撑和固定电流互感器。

•导轨安装：将电流互感器安装在电力系统中的导轨上。

这种安装方法适用于需要频繁更换或维护电流互感器的情况，可以方便地将电流互感器安装和卸载。

4. 注意事项在安装电流互感器时，还需要注意以下事项，以确保其正常运行：•安装固定：电流互感器应牢固地固定在安装位置上，以防止其移动或摇晃。

这可以通过使用螺丝或其他紧固件来实现。

•绝缘保护：电流互感器的绝缘保护非常重要。

在安装过程中，需要确保电流互感器的绝缘外壳没有破损，并避免与其他电气设备或导体接触。

•接线正确性：在将电流互感器连接到测量仪表或监测系统之前，需要确保接线正确。

电流互感器的安装使用及接线检查电流互感器是一种用于电力系统中电流测量的设备，广泛应用于电力系统的各个环节中。

正确的安装和使用电流互感器对于保证电力系统的安全运行和准确测量电流至关重要。

本文将详细介绍电流互感器的安装、使用及接线检查的注意事项。

1. 电流互感器的安装1.1 选择合适位置：选择合适的位置来安装电流互感器非常重要。

一般情况下，应尽量选择在负荷端安装，即靠近电力系统负载的地方。

这样可以最大程度地减小系统的电流互感器的误差，并降低噪音对测量的影响。

1.2 安装固定支架：在选择好位置后，需要安装电流互感器的固定支架。

固定支架应稳固可靠，能够保持电流互感器的位置和方向不变。

在安装固定支架时，还需要考虑电流互感器的工作环境和安全要求。

1.3 连接导线：在安装固定支架之后，需要根据电路图将电流互感器与电力系统的相应电路连接起来。

连接导线时，需要保证连接的牢固可靠，并正确连接正负极。

2. 电流互感器的使用2.1 合理额定电流选择：在使用电流互感器时，需要根据电力系统的负荷情况选择合适的额定电流。

额定电流过大或过小都会影响电流互感器的准确性和测量范围，因此需要根据实际情况选择。

2.2 避免过载：在使用电流互感器时，应避免超过额定电流的过载情况。

过载会导致电流互感器的过热和损坏，影响正常工作。

2.3 定期检测和校准：为了保证电流互感器的准确性，需要定期对电流互感器进行检测和校准。

检测和校准应由专业人员进行，确保测量结果的准确性。

3. 电流互感器的接线检查3.1 安全检查：在进行接线检查之前，首先要进行安全检查，确保工作环境安全，并采取相应的防护措施。

3.2 接线检查：接线检查时，需要逐一检查电流互感器的各个接线点是否连接正确，是否松动或损坏。

接线点应保持干净，无腐蚀和氧化。

3.3 接地检查：电流互感器的接地是非常重要的，可以提供额外的安全保护。

接地线应连接牢固，并确保良好接地。

3.4 箱体检查：电流互感器的外壳应无裂纹或破损，并保持干净。

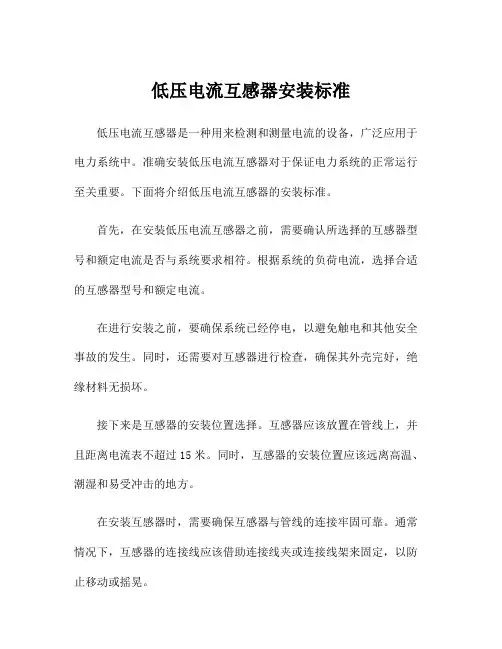

低压电流互感器安装标准低压电流互感器是一种用来检测和测量电流的设备，广泛应用于电力系统中。

准确安装低压电流互感器对于保证电力系统的正常运行至关重要。

下面将介绍低压电流互感器的安装标准。

首先，在安装低压电流互感器之前，需要确认所选择的互感器型号和额定电流是否与系统要求相符。

根据系统的负荷电流，选择合适的互感器型号和额定电流。

在进行安装之前，要确保系统已经停电，以避免触电和其他安全事故的发生。

同时，还需要对互感器进行检查，确保其外壳完好，绝缘材料无损坏。

接下来是互感器的安装位置选择。

互感器应该放置在管线上，并且距离电流表不超过15米。

同时，互感器的安装位置应该远离高温、潮湿和易受冲击的地方。

在安装互感器时，需要确保互感器与管线的连接牢固可靠。

通常情况下，互感器的连接线应该借助连接线夹或连接线架来固定，以防止移动或摇晃。

安装完成后，需要进行线路的接地工作。

线路的接地应符合相关的电气安全规范和标准，以确保人身安全和设备的正常运行。

接下来是互感器的接线。

在进行互感器的接线之前，需要先断开相应的电源，以确保操作安全。

通常情况下，低压电流互感器的接线方式有三种：Y/△连接、△/Y连接和Y/Y连接。

需要根据系统的要求和实际情况选择适合的接线方式。

在进行接线时，需要注意接线的正确性。

接线应该紧固可靠，并且使用正确的工具进行接线。

接线完成后，需要对接线进行检查，确保接线牢固可靠，并且没有松脱和短路等问题。

安装完成后，还需要进行开路试验和短路试验，以确保互感器的准确性和稳定性。

开路试验是指在互感器的出线端口处加上合适的电阻，测量互感器的开路电压。

短路试验是指将互感器的出线端口接地，测量互感器的短路电流。

通过这些试验可以验证互感器的性能是否符合要求。

最后，安装完成后应对互感器进行标识。

标识应包括互感器的型号、额定电流和安装位置等信息，便于管理和维护。

综上所述，低压电流互感器的安装标准主要包括选择合适的型号和额定电流、安装位置的选择、互感器与管线的连接、线路的接地和接线的正确性等。

电流互感器的安装使用及接线检查电流互感器（简称CT）是一种用来测量电流的设备。

它的主要作用是将高电流转换成低电流，以便更为方便、安全和准确地测量和监测电流。

以下是电流互感器的安装使用及接线检查的详细介绍。

一、安装1.确定安装位置应根据实际需求，结合电气设备、电缆通道、接线管线等因素，选定合适的CT安装位置。

一般情况下，CT应当安装在被测电路回路中较为集中的位置。

2.安装固定CT应安装在牢固的支架或固定装置上，避免因地震、风力等原因而移动或松动。

3.接地保护CT一般需要接地保护，以防止接地螺丝松动导致接地失效。

4.安装检查安装后应进行检查，确认CT连接的接线牢固可靠，接地是否规范，无异物附着，并排除一切安装缺陷。

二、使用1.直流石英内部相位差的测量CT应满足测量需要，保证相对误差不超过1%。

在使用前 CT应进行额定电流的检查，确保系统补偿准确无误，滤波器工作良好，内部角差不超过1%。

2.工作范围CT应保证在额定电流范围内稳定、准确地输出电信号。

在超过额定电流范围时会造成电信号失真，所以，必须要保证在使用过程中不要超过CT的额定电流范围。

3.运输和存储注意事项CT应在干燥，无腐蚀性、无尘土和甲醛释放的环境中存放。

在运输过程中要注意防撞和防震。

在存放期间，应避免阳光直射、风吹雨淋等恶劣环境。

三、接线检查1.接线应该准确无误接线时应注重细节，确保所有接线正确无误。

接线正确无误的条件包括：相线与电路电流的方向一致；擦拆面积应该符合要求；接线牢固可靠；接线处需要做好防水等措施。

2.接口紧密接线时应确保电缆或信号线插头与插座间紧密贴合，以避免插头松动或歪斜导致接触不良，影响测量精度和稳定性。

3.检查输出端子CT的输出端子在接正、负极时应该注意不要接反，避免和测量其他电流的装置连接时发生干扰和故障。

电流互感器的安装使用及接线检查需要注意以下几个方面：安装固定要牢固稳定；使用时要确定工作范围，并避免使用超出额定电流范围；运输和存储时要注意防震、防撞、防晒和防潮；接线必须正确无误，保证接口紧密，接头符合要求，避免接口松动或接触不良。

电流互感器安装施工方案一、安装前准备1、安全措施1.1、安全培训a.确保所有参与安装工作的人员接受相关的电气安全培训，包括但不限于：i.电压等级110kV以下的安全操作规程ii.互感器安装和连接的相关安全规定iii.紧急情况下的应急处理流程b.提供必要的安全宣传和标识，确保工作人员了解并遵守现场安全规定。

1.2、安全防护装备a.确保所有工作人员配备必要的个人防护装备，包括但不限于：i.绝缘手套和绝缘鞋ii.安全帽和安全眼镜iii.防护服和呼吸器材（如有必要）iv.安全带和防坠落设备b.检查和确保所有防护装备符合相关安全标准，提供有效的防护。

2、材料和工具准备2.1、所需材料清单a.制定详细的互感器安装材料清单，确保所有所需的零部件和材料已经准备齐全。

b.确保材料的质量符合相关标准和规范，具有必要的认证和检验证书。

2.2、所需工具清单a.编制工具清单，包括但不限于：i.电工工具（电缆切割工具、扳手、螺丝刀等）ii.起重设备（吊车、绞车等）iii.测量仪器（电流表、电压表、绝缘测试仪等）iv.安全工具（绝缘棒、绝缘垫等）v.施工车辆和梯子等辅助工具b.确保所有工具在使用前经过检查和校准，确保其安全可靠。

二、安装位置选择1、场地勘察1.1、地理环境分析a.进行现场地理环境勘察，了解周围地势、水文条件、气象特点等情况。

b.分析附近的自然环境，包括植被、动植物种类，确保选择的位置不会对生态环境造成不良影响。

1.2、场地平整度检查a.对预选位置进行平整度检查，确保安装互感器的地基平整、坚固。

b.如有不平整或沉降风险，采取必要的加固和平整措施。

2、安装位置确定2.1、考虑电流互感器的最佳放置位置a.根据电流互感器的技术要求和设计要点，选择最适合安装的位置。

b.确保互感器距离其他设备、结构物和植被的间隙符合相关安全和操作规范。

2.2、考虑周围环境对安装的影响a.考虑潜在的电磁干扰源，确保互感器位置不受外部干扰。

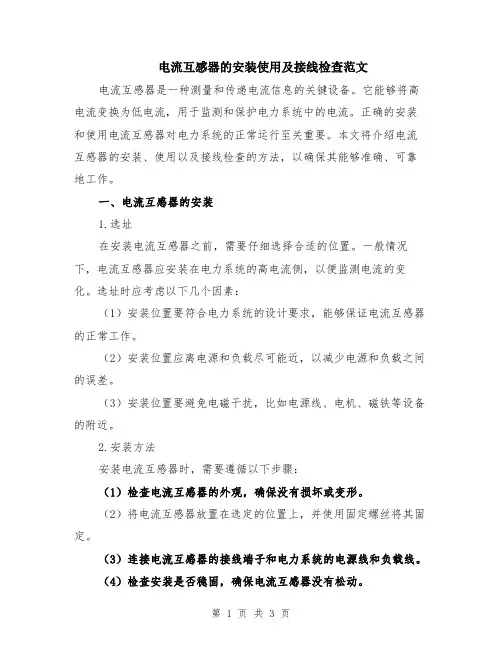

电流互感器的安装使用及接线检查范文电流互感器是一种测量和传递电流信息的关键设备。

它能够将高电流变换为低电流，用于监测和保护电力系统中的电流。

正确的安装和使用电流互感器对电力系统的正常运行至关重要。

本文将介绍电流互感器的安装、使用以及接线检查的方法，以确保其能够准确、可靠地工作。

一、电流互感器的安装1.选址在安装电流互感器之前，需要仔细选择合适的位置。

一般情况下，电流互感器应安装在电力系统的高电流侧，以便监测电流的变化。

选址时应考虑以下几个因素：（1）安装位置要符合电力系统的设计要求，能够保证电流互感器的正常工作。

（2）安装位置应离电源和负载尽可能近，以减少电源和负载之间的误差。

（3）安装位置要避免电磁干扰，比如电源线、电机、磁铁等设备的附近。

2.安装方法安装电流互感器时，需要遵循以下步骤：（1）检查电流互感器的外观，确保没有损坏或变形。

（2）将电流互感器放置在选定的位置上，并使用固定螺丝将其固定。

（3）连接电流互感器的接线端子和电力系统的电源线和负载线。

（4）检查安装是否稳固，确保电流互感器没有松动。

二、电流互感器的使用1.使用前的检查在使用电流互感器之前，需要进行一些必要的检查，以确保其安全可靠：（1）检查电流互感器的内部电路和绝缘，确保没有损坏或短路。

（2）检查电流互感器的接线端子，确保接线牢固。

（3）检查电流互感器的额定电流和额定电压，确保其与电力系统的要求相符。

2.使用方法电流互感器的使用方法通常包括以下几个步骤：（1）将电流互感器接入电力系统的电源线和负载线上。

（2）根据电流互感器的规格和要求，调整电流互感器的灵敏度和倍率。

（3）启动电力系统，观察电流互感器的工作状态和输出信号。

（4）根据输出信号，监测电力系统的电流变化和负载情况。

三、接线检查为确保电流互感器的准确性和可靠性，需要定期进行接线检查。

接线检查的步骤如下：1.检查接线端子（1）检查电流互感器的接线端子，确保接线端子没有松动或存在腐蚀现象。

电流互感器的安装使用及接线检查模版电流互感器是电力系统中常见的一种装置，用于测量电流的大小。

它广泛应用于变电站、配电系统等电力设备的安装和维护中。

以下是电流互感器的安装使用及接线检查模板，供参考使用。

一、电流互感器的安装1. 安装位置选择：根据实际需要选择电流互感器的安装位置，通常应选择在电力设备运行稳定的位置，离电源和负荷较近，并保证容易安装和维护。

2. 确定安装方式：根据电流互感器的型号和规格，确定合适的安装方式，可以选择侧面安装、上面安装等方式。

3. 安装固定支架：根据电流互感器的安装要求，选择合适的固定支架，并通过螺栓或其他固定装置将其牢固地安装在所选位置上。

4. 安装导线连接：根据实际需要，选择合适的导线连接电流互感器的绕组。

将导线连接到电流互感器的引线端子上，并牢固地固定。

5. 安装绝缘保护：在电流互感器的绕组和导线连接处，应添加绝缘保护措施，以防电流互感器受到外界的损坏和干扰。

二、电流互感器的使用1. 连接设备：将电流互感器的引线分别连接到电力设备的进线和出线上，保证连接牢固且绝缘良好。

2. 调整初始值：在初次使用电流互感器时，应根据实际需要调整其初始值，以满足电流测量的要求。

3. 运行监测：电流互感器正常使用后，应定期进行运行监测，检查其测量精度和运行状态，如发现异常情况应及时处理。

4. 维护保养：定期对电流互感器进行维护保养，清除灰尘和污垢，检查绝缘情况，并及时更换损坏的部件。

三、电流互感器的接线检查模板1. 接线部分：（1）检查电流互感器的导线是否牢固连接，无松动、脱落现象。

（2）检查电流互感器引线末端的绝缘套管是否完好，无破损、老化现象。

（3）检查电流互感器引线末端的接线端子是否干净、无尘污、氧化现象。

2. 绝缘部分：（1）检查电流互感器绕组和引线之间的绝缘情况，无破损、裂纹、腐蚀现象。

（2）检查电流互感器绕组和外壳之间的绝缘情况，无破损、裂纹、腐蚀现象。

（3）检查电流互感器绕组和周围金属设备之间的绝缘情况，无短路、漏电现象。

电流互感器的安装使用及接线检查电流互感器（CT）主要用于测量或保护系统中的电流。

它可以将高电流传感到低电流状态下，以便进行监控、测量和控制。

本文将详细介绍电流互感器的安装、使用和接线检查。

1、安装：1.1、选择安装位置：电流互感器应安装在电流测量回路中的合适位置。

一般来说，最佳位置是在电缆或导线的近端，以便准确测量电流。

同时还需要考虑到线路的安全性和防护等级要求。

1.2、安装方法：电流互感器通常有两种安装方法，分别是直流式和带制动器的回路。

直流式安装适用于小功率或不短时过载的电流测量，而带制动器的回路则适用于大功率或短时过载的电流测量。

1.3、安装注意事项：在安装电流互感器时，需要注意以下几点：①、避免电流互感器与其它金属或电缆的接触，以免产生干扰或损坏设备。

②、保持电流互感器的通风良好，并避免长时间暴露在高温环境中。

③、确认电流互感器的安装位置与使用要求相符，避免安装位置导致测量误差。

2、使用：2.1、接线方法：电流互感器的接线需要严格按照产品说明书进行，通常分为两种接线方式：直流接线和交流接线。

直流接线一般用于直流回路中，交流接线用于交流回路中。

2.2、注意事项：①、确认电流互感器的额定电流和频率，并与实际电流和频率相匹配。

②、检查接线是否牢固，并保持接线干净。

③、在进行交流接线时，应注意线圈相序的正确连接，以避免测量误差。

④、定期检查电流互感器的接线，确保接线的可靠性。

3、接线检查：3.1、外观检查：定期检查电流互感器的外观，包括外壳是否有损坏、螺丝是否松动等。

如发现问题，应及时修理或更换。

3.2、连接检查：检查电流互感器的接线是否牢固，没有松动或断裂。

同时，还要检查接线端子是否与导线良好接触。

3.3、测量检查：使用合适的电流表或多用表检查互感器的输出电流是否与实际电流相符合。

如发现测量误差较大，可能是接线不良或互感器损坏。

3.4、环境检查：检查电流互感器所处环境的温度、湿度是否符合使用要求。

2024年电流互感器的安装使用及接线检查电流互感器是农村配电室开关柜和计量箱最常用的电气设备之一，它的接线主要是星型接线法(变电所多为V形接线)，其安装使用及接线如不当，会导致电流互感器烧毁、计量不准、危及设备和运行人员安全等后果，现浅析其安装使用及接线检查的方法。

1、电流互感器的安装和使用(1)电流互感器的安装，视设备配置情况而定，一般有下列几种情况：①将电流互感器安装在金属构架上。

②在母线穿过墙壁或楼板的地方，将电流互感器直接用基础螺丝固定在墙壁或楼板上，或者先将角铁做成矩形框架埋入墙壁或楼板中，再将与框架同样大小的铁板(厚约4mm)，用螺丝或电焊固定在框架上，然后再将电流互感器固定在铁板上。

电流互感器一般均安装于离地面有一定高度之处，安装时由于电流互感器本身较重，所以向上吊运时，应特别注意防止瓷瓶损坏。

③安装时，三个电流互感器的中心应在同一平面上，各互感器的间隔应一致，最后应把电流互感器底座良好接地。

(2)电流互感器的一次绕组和被测线路串联，二次绕组和电测仪表串联，接线时极性符号不能弄错。

在实际工作中，由于条件所限，也有采用将电流互感器各相一、二次端钮完全反接，这也是可以的。

(3)三相电路中，各相电流互感器变比和容量应相同。

(4)电流互感器二次绕组不能开路。

否则，将产生高电压，危及设备和运行人员的安全；同时因铁芯过热，有烧坏互感器的可能：对电流互感器的误差也有所增大。

为此，在二次回路上工作时，应先将电流互感器二次侧短路。

(5)电流互感器二次侧端钮应有一端接地，以防止一、二次侧绝缘击穿时，造成对人身和设备的损伤(对于500V及以下的电流互感器二次侧可不接地)。

2、电流互感器接线的检查(1)为查清电流互感器二次侧有无断线、短路等故障，可以依次将接于电能表A相电压端子的引线和C相电压端子的引线断开，电能表的圆盘都应转动。

若断开A相电压后圆盘不转动，则说明电流互感器C 相断线或短路：若断开C相电压后圆盘不转动，则说明电流互感器A 相断线或短路，如果现场cos值接近0.5(感性)时，为防止误判断，可在断开C相电压的同时，用C相电压代换接于电能表的A相电压，如电能表有明显反转时，也说明A相电流无断线、短路等情况。

电流互感器的安装使用及接线检查范本一、电流互感器的安装使用1. 安装位置选择电流互感器的安装位置选择应考虑以下因素：(1) 电流互感器应安装在电流变送器附近，以便方便进行接线。

(2) 避免长时间暴露在阳光直射下。

若无法避免，应选择耐候性好的电流互感器。

(3) 要避免安装在易受冲击或振动的位置，以免损害电流互感器的精度和可靠性。

(4) 确保电流互感器安装时方向正确，应遵循产品说明书或相关标准。

(5) 要根据电流互感器的额定容量选择合适的安装位置，并确保其能够无妨碍地通风散热。

2. 安装注意事项(1) 在安装电流互感器之前，必须切断电流回路供电。

在接线检查完毕后，方可通电操作。

(2) 使用电流互感器时，应提前做好接地措施，以确保人身安全。

(3) 进行接线时，应根据电流互感器的接线图正确连接，确保接线的可靠性和正确性。

(4) 在接线检查过程中，应仔细检查接线螺母是否紧固，接线端子是否松动或接触不良，以免影响电流互感器的工作性能。

二、电流互感器的接线检查范本1. 检查前准备(1) 首先，确保电流互感器与变送器之间的连接线良好连接，并处于正常工作状态。

(2) 其次，确认电流互感器和其他电气设备的接线端子是否紧固。

如有锈蚀或松动现象，应及时清理和修复。

(3) 确认电流互感器接线端子的标识是否清晰可辨，以便正确接线和检查。

2. 接线检查步骤(1) 检查电源接线：将电流互感器的电源线与电源端子相连，确保接触良好。

(2) 检查变送器接线：将电流互感器的输出信号线与变送器的输入端子相连，确保接触牢固。

(3) 检查设备接线：将变送器的输出信号线与显示仪表或控制系统的输入端子相连，确保接线正确。

3. 接线检查注意事项(1) 在进行接线检查之前，务必切断电源，以免发生电击事故。

(2) 接线检查时应仔细观察接线端子的状态，如发现松动、脱落、氧化等异常情况，应及时处理。

(3) 检查完毕后，应按照正确的顺序通电，并观察电流互感器及其连接设备的工作状态是否正常。

电流互感器的安装使用及接线检查电流互感器是一种用于测量电流的装置，广泛应用于电力系统等领域。

正确的安装、使用和接线检查对于互感器的正常运行和准确测量电流非常重要。

以下是电流互感器的安装使用及接线检查的详细步骤。

一、安装1. 选择合适的安装位置：电流互感器应安装在电流测量点，通常安装在电流表、保护装置或仪表的下游。

应选择能够使互感器正常工作并方便进行维护的位置。

2. 安装支架：根据互感器的型号和规格，选择适当的支架并将其固定在安装位置上，确保支架平整、牢固。

3. 固定互感器：将互感器安装在支架上，使用螺栓或其他固定装置进行固定，确保互感器稳固、不松动。

4. 进行接地：将互感器的接地线连接到接地装置或接地线上，确保互感器能够正常接地，防止电流互感器外壳出现电压。

二、使用1. 互感器的标定：在使用互感器前，必须对其进行标定。

使用专业的标定仪器进行标定，确保互感器的准确度和性能符合要求。

2. 进行绝缘测试：使用绝缘测试仪对互感器进行绝缘测试，确保互感器的外壳和引线之间的绝缘状况良好，防止漏电。

3. 进行全检：使用万用表或专业测试仪表对互感器进行全检，包括互感器的电阻、绝缘电阻、绕组参数等，并记录检测结果。

4. 进行连续运行测试：将互感器接入实际电路进行连续运行测试，观察互感器的运行状况和测量结果是否正常。

三、接线检查1. 检查引线接头：检查互感器引线和接线端子的接头是否牢固，无松动或接触不良现象。

2. 检查接线电缆：检查互感器的接线电缆是否完好无损，无断裂、磨损或绝缘破损现象。

3. 检查接线电阻：使用万用表对接线端子进行接线电阻测试，确保接线电阻在规定范围内，避免接线电阻过大或过小引起的误差。

4. 检查接地连接：检查互感器的接地线是否正确连接，接地电阻是否符合规范要求，确保互感器能够正常接地。

5. 检查接线标识：检查互感器的接线端子是否正确标识，避免接线错误导致的误测。

四、安全注意事项1. 在安装、使用和接线检查过程中，应遵循相关的安全操作规程，确保人身安全。

电能表及电流互感器安装施工方案1. 引言本文档旨在提供电能表及电流互感器的安装施工方案，以确保安装过程符合相关法规和标准，并保证设备的正常运行。

2. 安装施工准备在进行电能表及电流互感器的安装施工之前，需要进行以下准备工作：- 确定安装位置：根据电力系统的布局和要求，确定电能表及电流互感器的安装位置，确保能够准确测量电能和电流。

- 准备所需工具和材料：包括螺丝刀、钳子、绝缘胶带、电缆等。

- 检查设备完整性：确保电能表及电流互感器设备完整，并进行必要的检查和测试。

3. 安装步骤以下是电能表及电流互感器的安装步骤：3.1 安装电流互感器1. 关闭电源：在安装电流互感器之前，务必切断电力系统的电源，确保安全。

2. 安装互感器：根据设备的安装要求，将电流互感器安装在预定位置。

确保互感器与电缆的连接牢固可靠。

3. 进行电缆连接：根据互感器的接线要求，进行电缆的连接。

确保连接无误并固定牢固。

4. 进行绝缘处理：使用绝缘胶带等材料对电缆进行绝缘处理，防止漏电和短路等问题。

3.2 安装电能表1. 关闭电源：在安装电能表之前，再次切断电力系统的电源，确保安全。

2. 确定安装位置：根据电能表的使用要求和要测量的电路，确定电能表的安装位置。

3. 安装电能表：将电能表安装在预定位置，确保安装牢固可靠。

根据电能表的接线要求，进行电缆的连接。

4. 进行绝缘处理：同样对电能表的电缆进行绝缘处理，确保安全可靠。

4. 安装验收在完成电能表及电流互感器的安装施工后，需要进行安装验收，以确保设备的正常运行。

验收过程包括：- 仔细检查设备的连接和固定情况。

- 进行必要的电气测试和校准，确保测量结果准确可靠。

- 确认设备与电力系统的连接正确无误。

- 检查设备的显示和指示功能是否正常。

5. 安全注意事项在安装电能表及电流互感器的过程中，需要注意以下安全事项：- 切断电源：在安装之前和安装过程中，务必切断电力系统的电源，以确保人身和设备的安全。

电流互感器的安装使用及接线检查电流互感器是一种用于测量和监控电流的电气设备。

它通常用于电力系统中，以便准确地测量电流的大小，并将其变成适合测量设备（如仪表、保护设备等）的信号。

本文将介绍电流互感器的安装、使用和接线检查的一般步骤和注意事项。

一、安装电流互感器：1. 选择合适的位置：电流互感器应安装在电流回路中，并放置在较为易于操作和维修的位置。

同时，应避免乱流区域或辐射场附近的安装以确保准确性和安全性。

2. 清理安装位置：在安装之前，要确保安装位置的干净和整洁，避免任何杂物或尘埃进入电流互感器。

3. 确保安装平稳：对于大型电流互感器，需要使用专用支架或支架。

安装过程中，要注意对传感器的保护，避免弯曲或扭曲。

4. 连接压接头：将电流互感器的二次绕组引出至压接头，确保压接头紧固，并检查接头的连接状态。

二、使用电流互感器：1. 将互感器连接到测量设备：通过连接电缆将电流互感器的二次绕组连接到测量设备，确保连接牢固。

2. 检查接地：检查电流互感器是否正确接地。

良好的接地可以防止电流互感器产生电气干扰或感应，同时保证设备的工作安全。

3. 校验电流互感器：在使用之前，需要对电流互感器进行校验，以确保其准确性和稳定性。

校验过程中，可以通过标准电流源和标准测量仪表进行比对。

三、接线检查：1. 检查一次侧接线：在使用电流互感器之前，应检查一次侧的接线是否牢固和正确。

检查过程中，要特别注意接线柱的松动或腐蚀。

2. 检查二次侧接线：同样地，应检查电流互感器二次侧的接线是否牢固和正确。

检查过程中，要注意接线端子的连接状态以及绝缘层是否完整。

3. 检查配套设备：除了电流互感器本身的接线，还需要检查配套设备（如测量仪表、保护设备等）的接线情况，确保其符合设计要求。

4. 进行功能测试：在接线检查完成后，还需要进行功能测试，确保电流互感器的正常工作。

测试可以通过施加标准电流来验证互感器的输出是否与预期一致。

总结：电流互感器的安装使用和接线检查是确保其正常工作和准确性的关键步骤。

电流电压互感器的安装是怎样的呢电流电压互感器是电力系统中必不可少的一种电性测量元件，其主要作用是将电压或电流的高电平转换成测试设备所能承受的低电平，为电力系统的安全和稳定运行提供了重要的技术支持。

本文将介绍电流电压互感器的安装步骤和注意事项。

电流电压互感器的种类根据不同的电性测量需求和电力系统的实际情况，电流电压互感器可分为多种类型，比如电流互感器、电压互感器、组合互感器等。

在实际的安装过程中，需要根据具体的测量需求和设备参数选择相应的互感器类型。

电流电压互感器的安装前准备在进行电流电压互感器的安装之前，需做好一系列的准备工作，包括：•准备好互感器和安装配件•清理安装区域，确保无杂物、无尘土、无油脂等污染物•检查互感器电气参数是否符合规范要求•根据互感器类型选择合适的测试设备电流电压互感器的安装步骤1.测量准备：对互感器电气参数进行测量，检查是否符合规范要求。

2.安装支架：在安装区域上安装互感器支架，并确保支架与设备架相连。

3.接线连接：连接互感器的接线与测试设备的接线，确保接线接地良好。

4.安装核心：把互感器核心放置在安装位置，并紧固住安装螺丝，使其不能移动。

5.检查扭矩：使用扭力扳手检查安装螺丝的扭矩是否符合规范要求。

6.进行初测：对安装后的互感器进行初测，测试测量结果是否符合设备的要求。

注意事项在电流电压互感器的安装过程中，需要注意以下事项：•安装时应仔细阅读配套技术文档，确保安装符合规范要求。

•在安装过程中，应避免强烈撞击和移动互感器，以免对其结构和性能造成破坏。

•在进行电气接线时，必须断电操作，以避免电气危险和设备损坏。

•在连接电缆时，应注意电缆防水和绝缘等级，确保电缆稳定性和安全性。

•在检查扭矩时，应使用扭力扳手，并按照规范要求的扭矩进行检查。

过强或过弱的扭矩都可能导致互感器安装不稳定。

总结电流电压互感器的安装过程需要注意细节和规范，只有遵循操作规程、采用专业设备、施工人员严格执行各项规定，才能确保互感器的准确可靠地发挥其在电力系统中的作用。

电流互感器的安装使用及接线检查集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电流互感器的安装使用及接线检查电流互感器是农村配电室开关柜和计量箱最常用的电气设备之一，它的接线主要是星型接线法(变电所多为V形接线)，其安装使用及接线如不当，会导致电流互感器烧毁、计量不准、危及设备和运行人员安全等后果，现浅析其安装使用及接线检查的方法。

1、电流互感器的安装和使用(1)电流互感器的安装，视设备配置情况而定，一般有下列几种情况：①将电流互感器安装在金属构架上。

②在母线穿过墙壁或楼板的地方，将电流互感器直接用基础螺丝固定在墙壁或楼板上，或者先将角铁做成矩形框架埋入墙壁或楼板中，再将与框架同样大小的铁板(厚约4mm)，用螺丝或电焊固定在框架上，然后再将电流互感器固定在铁板上。

电流互感器一般均安装于离地面有一定高度之处，安装时由于电流互感器本身较重，所以向上吊运时，应特别注意防止瓷瓶损坏。

③安装时，三个电流互感器的中心应在同一平面上，各互感器的间隔应一致，最后应把电流互感器底座良好接地。

(2)电流互感器的一次绕组和被测线路串联，二次绕组和电测仪表串联，接线时极性符号不能弄错。

在实际工作中，由于条件所限，也有采用将电流互感器各相一、二次端钮完全反接，这也是可以的。

(3)三相电路中，各相电流互感器变比和容量应相同。

(4)电流互感器二次绕组不能开路。

否则，将产生高电压，危及设备和运行人员的安全；同时因铁芯过热，有烧坏互感器的可能：对电流互感器的误差也有所增大。

为此，在二次回路上工作时，应先将电流互感器二次侧短路。

(5)电流互感器二次侧端钮应有一端接地，以防止一、二次侧绝缘击穿时，造成对人身和设备的损伤(对于500V及以下的电流互感器二次侧可不接地)。

2、电流互感器接线的检查(1)为查清电流互感器二次侧有无断线、短路等故障，可以依次将接于电能表A相电压端子的引线和C相电压端子的引线断开，电能表的圆盘都应转动。

电流互感器安装要求1．按图施工，接线正确，导线两端编号标记应清楚，标号范围符合规程要求。

2．二次回路导线或电缆，均应采用铜线，电流互感器回路导线截面不应小于2.5mm2,电压互感器回路导线截面不应小于1.5mm2.3.电流互感器出口第一端子排应选用专用电流端子，电流互感器不使用的二次绕组在接线板处应短路并接地。

4．盘、柜内二次回路导线不应有接头，控制电缆或导线中间亦不应有接头，如必须有接头时，应采用其所长的接线端子箱过渡连接。

5．电流互感器极性不能接反，相序、相别应符合设计及规程要求，对于差动保护用的互感器接线，在投入运行前必须测定两臂电流相量图以检验接线的正确性6．二次回路导线排列应整齐美观，导线与电气元件及端子排的连接螺丝必须无虚接松动现象，导线绑把卡点距离应符合规程要求。

7．二次回路对地绝缘应良好，电压回路和电流回路之间不应有混线现象。

8．电流及电压回路，均应在互感器二次侧出口处一点接地。

电压回路应有熔断器保护电压、电流互感器的安装应符合以下要求：(1)互感器应完好无缺，绝缘良好，二次接线标志清晰，引出端子连接牢固；油浸式互感器油位指示正常，瓷套法兰连接处、放油阀均应无渗、漏油现象。

(2)互感器安装面应水平；并列安装的互感器应排列整齐；同一组互感器的极性方向应一致。

(3)互感器的呼吸孔的塞子带有垫片时，在带电前应将垫片取下。

(4)具有等电位弹簧支点的母线贯穿式电流互感器，其所有弹簧支点应牢固，并与母线接触良好；母线应位于互感器中心。

(5)互感器的二次接线端子及油位指示器的位置应位于便于检查的一侧。

(6)具有吸湿器的互感器，其吸湿剂应干燥，油封油位正常。

(7)在具有均压环的互感器中，均压环应装置牢固、水平，且方向正确。

(8)电容式电压互感器必须根据产品成套供应的组件编号进行安装，不得互换。

阻尼器装于室外时，应有防雨措施。

(9)各连接处的接触面应除去氧化层，并涂以导电膏或电力复合脂。

(10)互感器的下列各部位应予接地。

电流互感器的安装规范
(1)电流互感器的安装必须牢固，互感器外壳的金属外露部分应可靠
接地。

(2)同一组电流互感器应按同一方向安装，以保证该组电流互感器一
次及二次回路电流的正方向均一致，并尽可能易于观察铭牌。

(3)电流互感器二次侧不允许开路，对二次双回合互感器只用一个二
次回路时，另一个二次回路应可靠短接。

(4)低压电流互感器二次侧可不接地。

因为低压计量装置使用的导线、
电能表及互感器的绝缘等级相同，能承受的最高电压基本一致；
另外二次绕组接地后，整套装置一次回路对地的绝缘水平降低，易使有绝缘弱点的电能表或互感器在高电压作用（如受感应雷击）时损坏。

从减少遭受雷击损坏出发，也以二次侧不接地为佳。
