电流互感器的安装技术规范介绍

电流互感器安装方案1. 引言电流互感器是一种用于测量电流的设备，广泛应用于电力系统的监测和保护中。

在安装电流互感器时，需要考虑多个因素，以确保其正常运行和准确测量电流。

本文档将介绍电流互感器的安装方案，包括选择安装位置、安装方法和注意事项。

2. 选择安装位置选择适当的安装位置是确保电流互感器正常运行的重要因素。

以下是一些需要考虑的要点：•电流测量点：电流互感器安装的位置应尽可能接近要测量的电流点。

通常情况下，电流互感器安装在电力系统中的电缆线路、进线柜或负荷中心附近。

•电气安全因素：电流互感器应避免安装在高压区域或有电弧风险的位置。

它应安装在电气设备周围，并且与其他电气设备保持一定的距离，以防止火灾或其他事故的发生。

•信号传输距离：电流互感器的输出信号需要传输到测量仪表或监测系统中。

因此，在选择安装位置时，需要考虑信号传输距离，并选择合适的电缆或传输设备。

3. 安装方法安装电流互感器的方法因电力系统的不同而异。

以下是一些常见的安装方法：•直接安装：将电流互感器直接固定在电力系统中的电缆线路、进线柜或负荷中心上。

这种安装方法适用于较小的电流互感器，不需要额外的支架或安装辅助设备。

•分立安装：在电力系统中的电缆线路、进线柜或负荷中心旁边安装一个支架，然后将电流互感器固定在支架上。

这种安装方法适用于较大的电流互感器，可以更好地支撑和固定电流互感器。

•导轨安装：将电流互感器安装在电力系统中的导轨上。

这种安装方法适用于需要频繁更换或维护电流互感器的情况，可以方便地将电流互感器安装和卸载。

4. 注意事项在安装电流互感器时，还需要注意以下事项，以确保其正常运行：•安装固定：电流互感器应牢固地固定在安装位置上，以防止其移动或摇晃。

这可以通过使用螺丝或其他紧固件来实现。

•绝缘保护：电流互感器的绝缘保护非常重要。

在安装过程中，需要确保电流互感器的绝缘外壳没有破损，并避免与其他电气设备或导体接触。

•接线正确性：在将电流互感器连接到测量仪表或监测系统之前，需要确保接线正确。

电流互感器的安装使用及接线检查电流互感器是一种用于电力系统中电流测量的设备，广泛应用于电力系统的各个环节中。

正确的安装和使用电流互感器对于保证电力系统的安全运行和准确测量电流至关重要。

本文将详细介绍电流互感器的安装、使用及接线检查的注意事项。

1. 电流互感器的安装1.1 选择合适位置：选择合适的位置来安装电流互感器非常重要。

一般情况下，应尽量选择在负荷端安装，即靠近电力系统负载的地方。

这样可以最大程度地减小系统的电流互感器的误差，并降低噪音对测量的影响。

1.2 安装固定支架：在选择好位置后，需要安装电流互感器的固定支架。

固定支架应稳固可靠，能够保持电流互感器的位置和方向不变。

在安装固定支架时，还需要考虑电流互感器的工作环境和安全要求。

1.3 连接导线：在安装固定支架之后，需要根据电路图将电流互感器与电力系统的相应电路连接起来。

连接导线时，需要保证连接的牢固可靠，并正确连接正负极。

2. 电流互感器的使用2.1 合理额定电流选择：在使用电流互感器时，需要根据电力系统的负荷情况选择合适的额定电流。

额定电流过大或过小都会影响电流互感器的准确性和测量范围，因此需要根据实际情况选择。

2.2 避免过载：在使用电流互感器时，应避免超过额定电流的过载情况。

过载会导致电流互感器的过热和损坏，影响正常工作。

2.3 定期检测和校准：为了保证电流互感器的准确性，需要定期对电流互感器进行检测和校准。

检测和校准应由专业人员进行，确保测量结果的准确性。

3. 电流互感器的接线检查3.1 安全检查：在进行接线检查之前，首先要进行安全检查，确保工作环境安全，并采取相应的防护措施。

3.2 接线检查：接线检查时，需要逐一检查电流互感器的各个接线点是否连接正确，是否松动或损坏。

接线点应保持干净，无腐蚀和氧化。

3.3 接地检查：电流互感器的接地是非常重要的，可以提供额外的安全保护。

接地线应连接牢固，并确保良好接地。

3.4 箱体检查：电流互感器的外壳应无裂纹或破损，并保持干净。

电流互感器安装及使用注意事项摘要：在电力系统中，由于计量装置的参数限制以及用户负荷侧的电流要求，直联表只能用于50千瓦以下用电负荷用户。

而对于用电负荷较大的用户，在表计安装时需配备相应变比的电流互感器（俗称CT）。

在CT安装时，首先，要确定线路是否带电，必须先用验电器验电后，挂接地线，再进行操作；其次，电流互感器必须选择合适的电流比和电压等级，电流比不能小于额定电流，也不能高出太多；最后，在安装过程中电流互感器二次端不能开路。

关键词：电流互感器；安装；注意事项引言电流互感器在电力系统安全运行中有着重要作用，能有效处理线路故障，反映出系统接地故障时的电流特征，当电流信号达到过流保护值后，断路器发生动作，起到线路保护的目的，加大对电流波动的控制。

按照继电保护实际要求，需要规范互感器安装操作，真正解决保护越级、接地故障等问题，同时还要采取适当的互感器检验方法，为电力运行稳定性提供保障。

1电流互感器工作原理电流互感器应用于线路保护的原理是基尔霍夫电流定律：流入电路中任一节点的电流的代数和等于零。

当线路发生单相接地故障时，就会产生容性电流，容性电流将在电流互感器的环形铁芯中产生磁通，反映到二次侧通过保护装置产生动作信号，切除故障，保护线路。

2电流互感器安装存在的问题及处理方法2.1电流互感器开路，磁路不闭合变电站采用的电力电缆多为三芯交联聚乙烯电缆，截面积多为240mm2和300mm2。

若在电缆终端头制作前没有穿入电流互感器，由于电缆外径较大，施工中只能将电流互感器拆开安装，一旦连接片恢复不良，接口恢复不严，就会导致电流互感器二次回路开路，一次回路磁路不闭合，无法正常工作。

对此，应该尽量避免拆开电流互感器连接片，在电缆终端头制作前就套入电流互感器。

若不得不拆开连接片，一定要恢复良好，确保电流互感器正常工作。

2.2确保电缆终端头金属屏蔽的接地在零序电流互感器的安装过程中，如果发生电缆线穿过外界零序电流互感器后，不能保证两者的相对位置准确的话，就有可能造成零序电流互感器的接线故障，而导致电力运行的不安全、不可靠，并且在零序电流互感器的安装过程中也有相关规定：电缆线终端处的金属保护层必须接地良好。

电流互感器施工方案1. 引言电流互感器（Current Transformer，CT）是电力系统中常用的设备，用于测量和保护电流。

在电力系统中，电流互感器的正确安装和施工至关重要。

本文将介绍电流互感器施工方案，包括选址、安装、接线和测试等内容。

2. 选址选择适当的位置安装电流互感器是确保其正确运行的重要步骤。

以下是一些选址的准则：•尽量选择距离待测回路较近的位置，以减小电流互感器的误差。

•避免选择有辐射源或强磁场干扰的位置。

•若需要测量多个回路的电流，则应根据实际需求选择适当的位置。

3. 安装电流互感器的安装应按照以下步骤进行：3.1 准备工作•确保所有安全措施已经采取，并遵循相关操作规程。

•检查电流互感器和配件的完好性，并确保其符合设计要求。

3.2 安装过程•使用适当的工具，将电流互感器固定在选定的位置。

•确保电流互感器与待测回路之间有足够的间隙，以允许电流通过。

•连接电流互感器的继电器或其他输入设备。

4. 接线正确的接线对于电流互感器的正常运行至关重要。

以下是一些接线的基本准则：•确保接线端子的干净和牢固连接，以保证电流的正确传递。

•使用适当的导线和接线端子，以满足电流互感器的额定要求。

•与电流互感器连接的继电器或其他设备应按照设备制造商的要求进行接线。

5. 测试在安装完成后，应对电流互感器进行测试以确保其正常工作。

以下是一些测试的主要内容：•测量电流互感器的比变比以验证其准确性。

•检查电流互感器的绝缘电阻以确保其绝缘性能。

•测试电流互感器的负荷损耗和短路阻抗以评估其性能。

6. 结论电流互感器的施工方案是确保电力系统安全和正常运行的重要环节。

通过正确的选址、安装、接线和测试，可以保证电流互感器的准确性和可靠性。

因此，在实施施工方案时，应严格按照相关要求操作，并且定期进行维护和检查，以确保电流互感器的长期正常运行。

以上是关于电流互感器施工方案的文档，其中包括了选址、安装、接线和测试等方面的内容，希望能对读者理解电流互感器的施工过程和要求有所帮助。

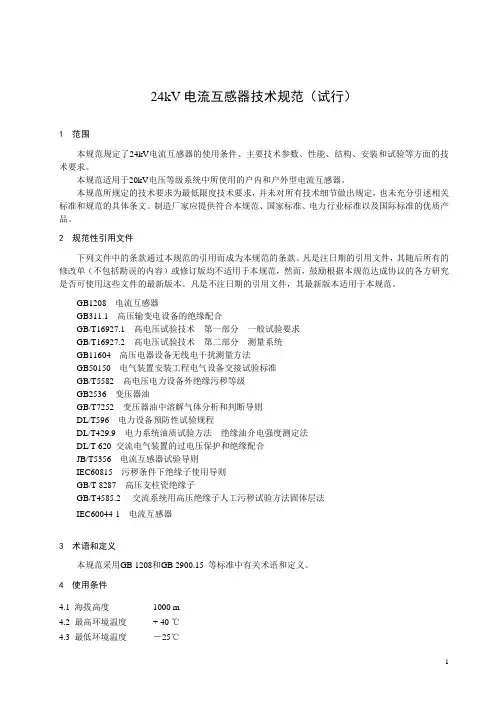

35kV电流互感器技术规范书1总则1.1本规范书适用于35kV干式(包括固体绝缘和绝缘绕包)电流互感器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备(或系统)完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异(表)”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异(表)”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB 311. 1高压输变电设备的绝缘配合GB 1208电流互感器GB 16847保护用电流互感器暂态特性技术要求GB/T5582高电压电力设备外绝缘污秽等级GB/T13540高压开关设备抗地震性能试验GB/T11604 高压电器设备无线电干一扰测试方法GB/T16927. 1高电压试验技术第1部分一般试验要求GB/T4109高压套管技术条件GB/T7354局部放电测量IEC60044-1电流互感器GB50150电气装置安装工程电气设备交接试验标准DL/T 725电力用电流互感器订货技术条件DL/T727互感器运行检修导则JB/T5356电流互感器试验导则JJG 313测量用电流互感器检定规程GB 8923涂装前钢材表面锈蚀等级和除锈等级ISO 12944色漆和清漆一防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01电力设备交接和预防性试验规程(广西电网公司企业标准)1.6本设备技术规范书未尽事宜，由需供双方协商确定。

电流互感器的安装、调试要求及反措要求1、在电流互感器安装调试时应进行电流互感器出线端子标志检验，核实每个电流互感器二次绕组的实际排列位置与电流互感器铭牌上的标志、施工设计图纸是否一致，防止电流互感器绕组图实不符引起的接线错误。

新投产的工程应认真检查各类继电保护装置用电流互感器二次绕组的配置是否合理，防止存在保护动作死区。

以上检验记录须经工作负责人签字，作为工程竣工资料存档。

2、保护人员应结合电流互感器一次升流试验，检查每套保护装置使用的二次绕组和整个回路接线的正确性。

反措要求1、检查中发现主保护或断路器失灵保护存在保护死区，可通过更改电流互感器二次绕组接线予以解决的，应立即进行整改。

2、由于电流互感器二次绕组排列不满足1.1条二次绕组配置原则等原因，无法通过更改二次绕组接线予以解决的保护死区问题，按以下原则处理：①仅在二次绕组内部故障时存在保护死区的，可结合电流互感器的更新改造进行整改;②非二次绕组内部故障(如断路器本体故障)时亦存在保护死区的，应立即进行整改。

3、电流互感器二次绕组更改接线后，按相关规程规定做好带负荷测试及图纸修改等工作，确认无误后方可将保护装置投入运行。

更换电流互感器要注意的事项更换运行中的电流互感器组中的一个互感器时，要选择变比、极性、电压等级都相同的电流互感器，伏安特性也应不相上下，这些参数都要经过试验合格。

电流互感器的更换，必须停电进行。

如果由于容量或变比不能满足使用需要而更换电流互感器，则除了应考虑上述几项要求之外，还应检查电流互感器所带保护装置的整定值以及所带仪表的倍率。

此外，更换后要将电流互感器接地（保护接地），以防止一次绝缘击穿和高压窜入二次侧而威胁人身安全和损坏设备。

在变电安装、检修工作中，对新投运变电所的电流互感器和新更换的电流互感器都要作10%误差曲线，以确保电流互感器在允许的误差范围内工作，特别是对于母差保护、变压器差动保护，以避免保护装置的不正确动作。

电流互感器的安装使用及接线检查电流互感器是一种用于测量和监控电流的电气设备。

它通常用于电力系统中，以便准确地测量电流的大小，并将其变成适合测量设备（如仪表、保护设备等）的信号。

本文将介绍电流互感器的安装、使用和接线检查的一般步骤和注意事项。

一、安装电流互感器：1. 选择合适的位置：电流互感器应安装在电流回路中，并放置在较为易于操作和维修的位置。

同时，应避免乱流区域或辐射场附近的安装以确保准确性和安全性。

2. 清理安装位置：在安装之前，要确保安装位置的干净和整洁，避免任何杂物或尘埃进入电流互感器。

3. 确保安装平稳：对于大型电流互感器，需要使用专用支架或支架。

安装过程中，要注意对传感器的保护，避免弯曲或扭曲。

4. 连接压接头：将电流互感器的二次绕组引出至压接头，确保压接头紧固，并检查接头的连接状态。

二、使用电流互感器：1. 将互感器连接到测量设备：通过连接电缆将电流互感器的二次绕组连接到测量设备，确保连接牢固。

2. 检查接地：检查电流互感器是否正确接地。

良好的接地可以防止电流互感器产生电气干扰或感应，同时保证设备的工作安全。

3. 校验电流互感器：在使用之前，需要对电流互感器进行校验，以确保其准确性和稳定性。

校验过程中，可以通过标准电流源和标准测量仪表进行比对。

三、接线检查：1. 检查一次侧接线：在使用电流互感器之前，应检查一次侧的接线是否牢固和正确。

检查过程中，要特别注意接线柱的松动或腐蚀。

2. 检查二次侧接线：同样地，应检查电流互感器二次侧的接线是否牢固和正确。

检查过程中，要注意接线端子的连接状态以及绝缘层是否完整。

3. 检查配套设备：除了电流互感器本身的接线，还需要检查配套设备（如测量仪表、保护设备等）的接线情况，确保其符合设计要求。

4. 进行功能测试：在接线检查完成后，还需要进行功能测试，确保电流互感器的正常工作。

测试可以通过施加标准电流来验证互感器的输出是否与预期一致。

总结：电流互感器的安装使用和接线检查是确保其正常工作和准确性的关键步骤。

{技术规范标准}电流互感器技术规范书一、引言电流互感器是一种测量电流的装置，广泛应用于电力系统中的电流测量和保护控制装置中。

为了确保电流互感器的安全可靠运行，提高电力系统的稳定性和经济性，制定本技术规范书。

二、术语和定义1.电流互感器：测量电力系统中电流变化的装置。

2.一次侧：电流互感器的输入端，与被测电流直接相连。

3.二次侧：电流互感器的输出端，与测量仪表或保护装置相连。

4.准确度等级：电流互感器的准确度等级为其测量误差的范围。

5.额定一次电流：电流互感器所能承受的最大一次侧电流。

6.额定二次电流：电流互感器的二次侧电流。

三、技术要求1.外观要求：电流互感器的外观应整洁、无损伤、无裂纹和氧化现象，标志清晰可见。

2.额定一次电流：电流互感器应能承受额定一次电流，且在额定一次电流下，不产生过热现象和温度升高。

额定一次电流应能满足设备运行时的最大负荷需求。

3.准确度等级：电流互感器的准确度等级应符合国家标准和用户需求。

准确度等级对应的测量误差应在允许的范围内。

4.额定二次电流：电流互感器的额定二次电流应符合国家标准和用户需求。

额定二次电流应满足测量仪表和保护装置的需求。

5.额定短时热电流：电流互感器应能承受一定时间内的额定短时热电流，且不产生过热现象和温度升高。

6.耐电压试验：电流互感器应通过耐电压试验，保证其绝缘性能良好，能够应对系统中的电压突变和冲击。

7.湿热试验：电流互感器应能通过湿热试验，保证其在高湿度环境下的可靠性。

8.寿命：电流互感器的设计和制造应能保证其长期可靠运行，寿命应满足用户需求。

9.安全性能：电流互感器的一次侧接线应具备防止误操作和触电的保护措施，防止外界因素对其造成损坏。

四、质量检验1.外观检验：对电流互感器的外观进行检查，应满足技术要求中的外观要求。

2.额定一次电流和额定二次电流检验：对电流互感器进行一次和二次电流的实测，应与设计要求一致。

3.准确度等级检验：对电流互感器进行准确度等级的测量，应满足技术要求中的准确度等级要求。

南方电网公司35kV交流电流互感器技术规范书（通用部分）技术标书编号：南方电网公司南方电网公司35kV交流电流互感器技术规范书（通用部分）目录1 总则 (1)2 工作范围 (1)2.1 工程概况 (1)2.2 范围和界限 (1)2.3 服务范围 (2)3 应遵循的主要标准 (2)4使用条件 (4)4.1正常使用条件 (4)4.2特殊使用条件 (5)5 技术要求 (6)5.1技术参数 (6)5.2设计与结构要求 (8)5.3 铭牌标志 (12)5.4 质量追溯 (13)5.5 关于对检修的要求 (13)6 试验 (18)6.1试验分类 (19)6.2 型式试验 (19)6.3 例行试验 (19)6.4现场交接试验 (20)7 产品对环境的影响 (21)8 技术文件要求 (21)9 监造、包装、储存、运输、安装及质量保证 (22)9.1监造 (22)9.2包装 (22)9.3运输 (23)9.4安装指导 (24)9.5质量保证 (24)10 一次、二次及土建接口要求（适用新建工程） (24)10.1 电气一次接口 (24)10.2 电气二次接口 (25)10.3 土建接口 (26)11 LCC数据文件 (26)1 总则1.1 本招标技术文件适用于南方电网公司建设工程项目采购35kV电压等级的交流电流互感器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求（如压力容器、高电压设备等）。

1.3如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
