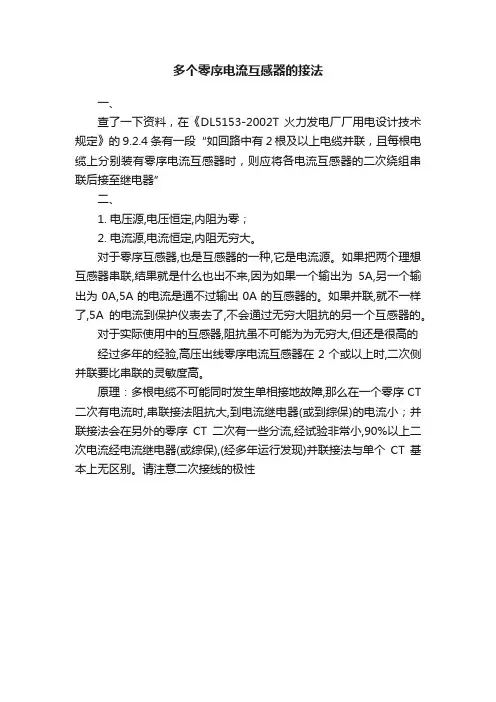

多个零序电流互感器的接法
一、
查了一下资料，在《DL5153-2002T 火力发电厂厂用电设计技术规定》的9.2.4条有一段“如回路中有2根及以上电缆并联，且每根电缆上分别装有零序电流互感器时，则应将各电流互感器的二次绕组串联后接至继电器”
二、
1. 电压源,电压恒定,内阻为零；
2. 电流源,电流恒定,内阻无穷大。
对于零序互感器,也是互感器的一种,它是电流源。
如果把两个理想互感器串联,结果就是什么也出不来,因为如果一个输出为5A,另一个输出为0A,5A的电流是通不过输出0A的互感器的。
如果并联,就不一样了,5A的电流到保护仪表去了,不会通过无穷大阻抗的另一个互感器的。
对于实际使用中的互感器,阻抗虽不可能为为无穷大,但还是很高的
经过多年的经验,高压出线零序电流互感器在2个或以上时,二次侧并联要比串联的灵敏度高。
原理：多根电缆不可能同时发生单相接地故障,那么在一个零序CT 二次有电流时,串联接法阻抗大,到电流继电器(或到综保)的电流小；并联接法会在另外的零序CT二次有一些分流,经试验非常小,90%以上二次电流经电流继电器(或综保),(经多年运行发现)并联接法与单个CT基本上无区别。
请注意二次接线的极性。

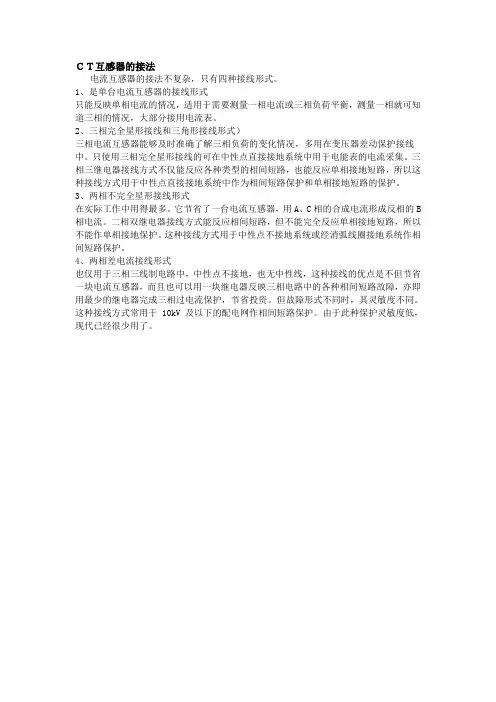

ＣＴ互感器的接法
电流互感器的接法不复杂，只有四种接线形式。
1、是单台电流互感器的接线形式
只能反映单相电流的情况，适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表。
2、三相完全星形接线和三角形接线形式）
三相电流互感器能够及时准确了解三相负荷的变化情况，多用在变压器差动保护接线中。
只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。
三相三继电器接线方式不仅能反应各种类型的相间短路，也能反应单相接地短路，所以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。
3、两相不完全星形接线形式
在实际工作中用得最多。
它节省了一台电流互感器，用A、C相的合成电流形成反相的B 相电流。
二相双继电器接线方式能反应相间短路，但不能完全反应单相接地短路，所以不能作单相接地保护。
这种接线方式用于中性点不接地系统或经消弧线圈接地系统作相间短路保护。
4、两相差电流接线形式
也仅用于三相三线制电路中，中性点不接地，也无中性线，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。
但故障形式不同时，其灵敏度不同。
这种接线方式常用于 10kV 及以下的配电网作相间短路保护。
由于此种保护灵敏度低，现代已经很少用了。

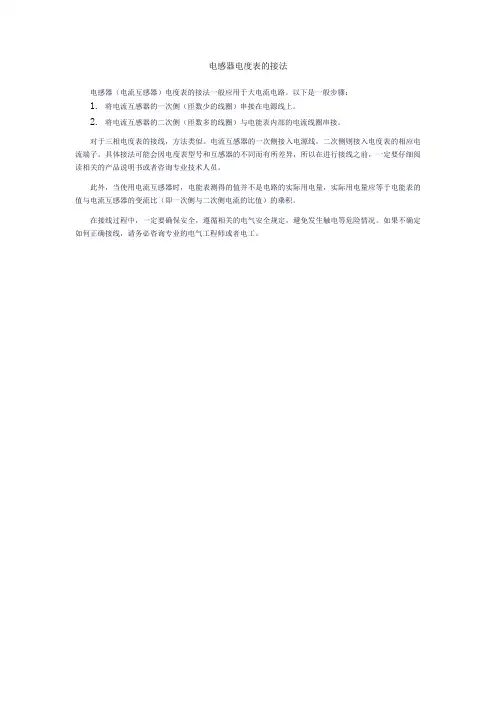

电感器电度表的接法
电感器（电流互感器）电度表的接法一般应用于大电流电路。
以下是一般步骤：
1.将电流互感器的一次侧（匝数少的线圈）串接在电源线上。
2.将电流互感器的二次侧（匝数多的线圈）与电能表内部的电流线圈串接。
对于三相电度表的接线，方法类似。
电流互感器的一次侧接入电源线，二次侧则接入电度表的相应电流端子。
具体接法可能会因电度表型号和互感器的不同而有所差异，所以在进行接线之前，一定要仔细阅读相关的产品说明书或者咨询专业技术人员。
此外，当使用电流互感器时，电能表测得的值并不是电路的实际用电量，实际用电量应等于电能表的值与电流互感器的变流比（即一次侧与二次侧电流的比值）的乘积。
在接线过程中，一定要确保安全，遵循相关的电气安全规定，避免发生触电等危险情况。
如果不确定如何正确接线，请务必咨询专业的电气工程师或者电工。

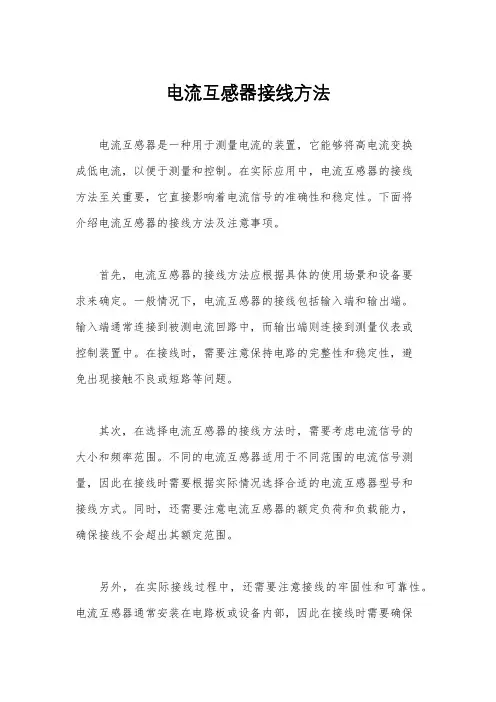

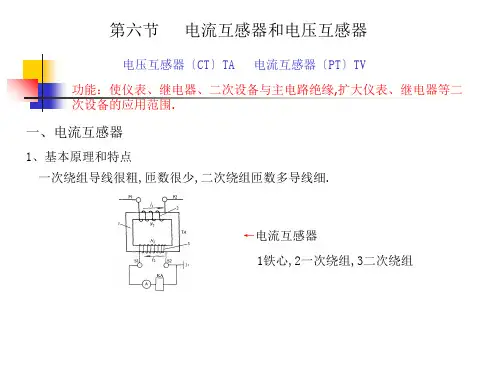

电流互感器接线方法电流互感器是一种用于测量电流的装置，它能够将高电流变换成低电流，以便于测量和控制。
在实际应用中，电流互感器的接线方法至关重要，它直接影响着电流信号的准确性和稳定性。
下面将介绍电流互感器的接线方法及注意事项。
首先，电流互感器的接线方法应根据具体的使用场景和设备要求来确定。
一般情况下，电流互感器的接线包括输入端和输出端。
输入端通常连接到被测电流回路中，而输出端则连接到测量仪表或控制装置中。
在接线时，需要注意保持电路的完整性和稳定性，避免出现接触不良或短路等问题。
其次，在选择电流互感器的接线方法时，需要考虑电流信号的大小和频率范围。
不同的电流互感器适用于不同范围的电流信号测量，因此在接线时需要根据实际情况选择合适的电流互感器型号和接线方式。
同时，还需要注意电流互感器的额定负荷和负载能力，确保接线不会超出其额定范围。
另外，在实际接线过程中，还需要注意接线的牢固性和可靠性。
电流互感器通常安装在电路板或设备内部，因此在接线时需要确保连接端子的牢固，避免因接触不良或松动导致测量误差或设备损坏。
同时，还需要注意绝缘处理，避免出现漏电或触电等安全隐患。
最后，在接线方法选择和实际操作中，需要严格按照电流互感器的使用说明和相关标准进行操作，确保接线符合安全和准确性要求。
同时，还需要定期检查和维护电流互感器的接线，确保其正常运行和使用寿命。
总之，电流互感器的接线方法是电流测量和控制中至关重要的一环，正确的接线方法能够保证电流信号的准确性和稳定性，避免出现测量误差和设备损坏。
因此，在实际操作中需要严格按照要求进行接线，并定期进行检查和维护，以确保电流互感器的正常运行和使用效果。

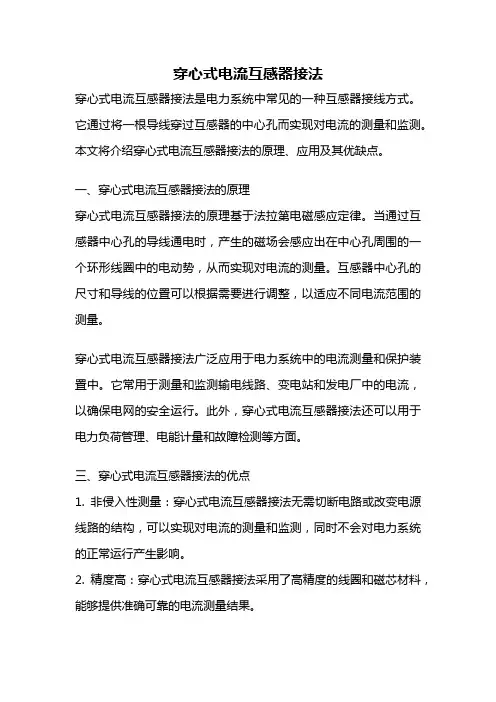

穿心式电流互感器接法穿心式电流互感器接法是电力系统中常见的一种互感器接线方式。
它通过将一根导线穿过互感器的中心孔而实现对电流的测量和监测。
本文将介绍穿心式电流互感器接法的原理、应用及其优缺点。
一、穿心式电流互感器接法的原理穿心式电流互感器接法的原理基于法拉第电磁感应定律。
当通过互感器中心孔的导线通电时，产生的磁场会感应出在中心孔周围的一个环形线圈中的电动势，从而实现对电流的测量。
互感器中心孔的尺寸和导线的位置可以根据需要进行调整，以适应不同电流范围的测量。
穿心式电流互感器接法广泛应用于电力系统中的电流测量和保护装置中。
它常用于测量和监测输电线路、变电站和发电厂中的电流，以确保电网的安全运行。
此外，穿心式电流互感器接法还可以用于电力负荷管理、电能计量和故障检测等方面。
三、穿心式电流互感器接法的优点1. 非侵入性测量：穿心式电流互感器接法无需切断电路或改变电源线路的结构，可以实现对电流的测量和监测，同时不会对电力系统的正常运行产生影响。
2. 精度高：穿心式电流互感器接法采用了高精度的线圈和磁芯材料，能够提供准确可靠的电流测量结果。
3. 安装方便：穿心式电流互感器接法的安装非常简单，只需要在导线上穿过互感器的中心孔即可，不需要进行复杂的电气连接和调试。
4. 成本低廉：由于穿心式电流互感器接法无需改变电路结构和切断电源线路，因此其成本较低，适用于大规模应用。
四、穿心式电流互感器接法的缺点1. 电流范围有限：穿心式电流互感器接法对电流范围有一定限制，通常适用于较小的电流测量，对于超过其额定电流的情况需要采用其他测量方法。
2. 对导线要求高：穿心式电流互感器接法对导线的要求较高，需要保证导线的直径和材质与互感器匹配，以确保测量的准确性和稳定性。
穿心式电流互感器接法是一种常见的电流测量和监测方法，具有非侵入性、精度高、安装方便和成本低廉等优点。
但其电流范围有限，对导线要求高等缺点也需要引起注意。
在电力系统中，合理选择合适的互感器接法对于确保电网的安全运行和提高电力系统的效率具有重要意义。

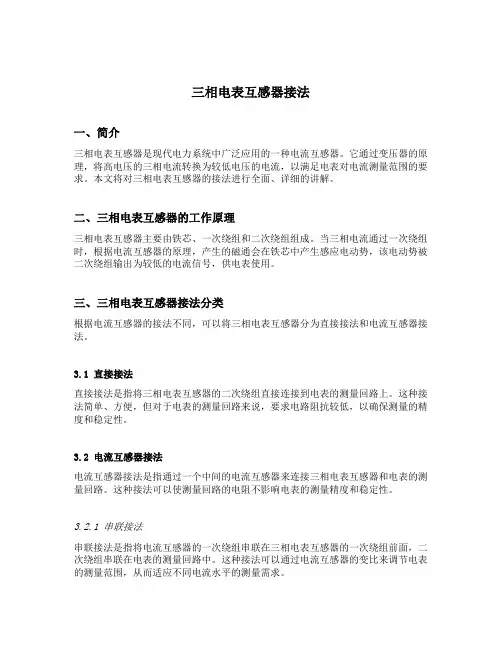

三相电表互感器接法一、简介三相电表互感器是现代电力系统中广泛应用的一种电流互感器。
它通过变压器的原理，将高电压的三相电流转换为较低电压的电流，以满足电表对电流测量范围的要求。
本文将对三相电表互感器的接法进行全面、详细的讲解。
二、三相电表互感器的工作原理三相电表互感器主要由铁芯、一次绕组和二次绕组组成。
当三相电流通过一次绕组时，根据电流互感器的原理，产生的磁通会在铁芯中产生感应电动势，该电动势被二次绕组输出为较低的电流信号，供电表使用。
三、三相电表互感器接法分类根据电流互感器的接法不同，可以将三相电表互感器分为直接接法和电流互感器接法。
3.1 直接接法直接接法是指将三相电表互感器的二次绕组直接连接到电表的测量回路上。
这种接法简单、方便，但对于电表的测量回路来说，要求电路阻抗较低，以确保测量的精度和稳定性。
3.2 电流互感器接法电流互感器接法是指通过一个中间的电流互感器来连接三相电表互感器和电表的测量回路。
这种接法可以使测量回路的电阻不影响电表的测量精度和稳定性。
3.2.1 串联接法串联接法是指将电流互感器的一次绕组串联在三相电表互感器的一次绕组前面，二次绕组串联在电表的测量回路中。
这种接法可以通过电流互感器的变比来调节电表的测量范围，从而适应不同电流水平的测量需求。
3.2.2 并联接法并联接法是指将电流互感器的一次绕组并联在三相电表互感器的一次绕组前面，二次绕组并联在电表的测量回路中。
这种接法可以通过电流互感器的变比来增大电表的测量范围，以满足大电流测量的需求。
四、三相电表互感器接法的注意事项在使用三相电表互感器时，有一些注意事项需要遵守，以确保电表测量的准确性和安全性。
1.在选择接法时，应根据实际电流测量需求和电路条件来确定，避免接法不当导致测量误差或损坏电表。
2.接线时需要确保电路的接触良好，防止接触电阻过大而影响测量结果。
3.使用电流互感器时，应根据其变比和额定电流来选择合适的型号，避免超过其额定电流范围，造成测量偏差和设备损坏。

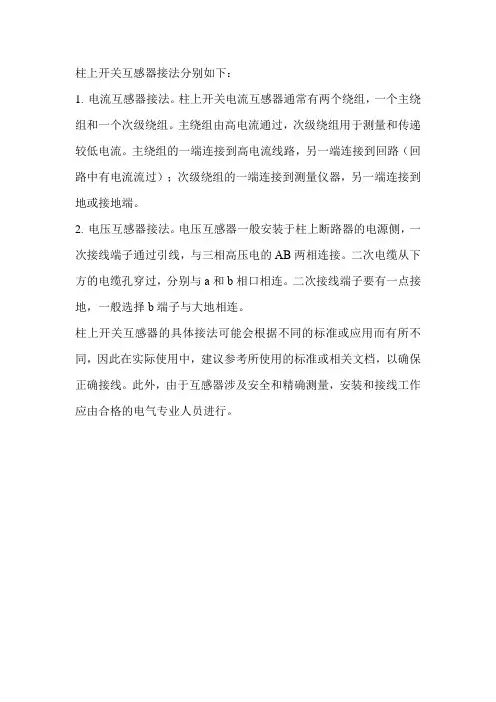

柱上开关互感器接法分别如下：
1.电流互感器接法。
柱上开关电流互感器通常有两个绕组，一个主绕组和一个次级绕组。
主绕组由高电流通过，次级绕组用于测量和传递较低电流。
主绕组的一端连接到高电流线路，另一端连接到回路（回路中有电流流过）；次级绕组的一端连接到测量仪器，另一端连接到地或接地端。
2.电压互感器接法。
电压互感器一般安装于柱上断路器的电源侧，一次接线端子通过引线，与三相高压电的AB两相连接。
二次电缆从下方的电缆孔穿过，分别与a和b相口相连。
二次接线端子要有一点接地，一般选择b端子与大地相连。
柱上开关互感器的具体接法可能会根据不同的标准或应用而有所不同，因此在实际使用中，建议参考所使用的标准或相关文档，以确保正确接线。
此外，由于互感器涉及安全和精确测量，安装和接线工作应由合格的电气专业人员进行。

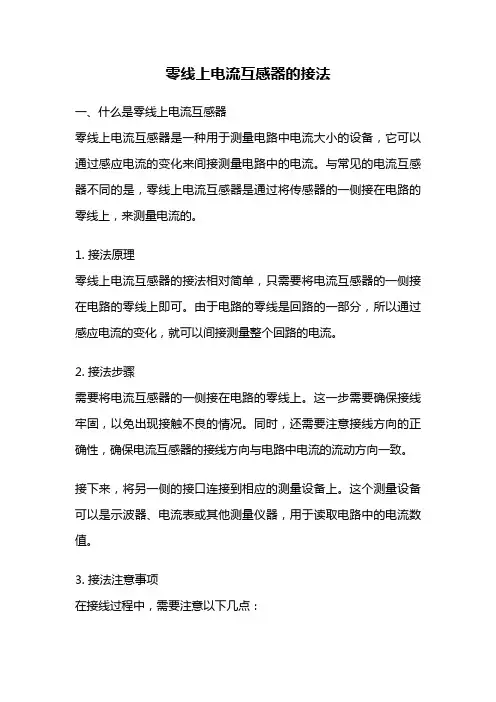

零线上电流互感器的接法一、什么是零线上电流互感器零线上电流互感器是一种用于测量电路中电流大小的设备，它可以通过感应电流的变化来间接测量电路中的电流。
与常见的电流互感器不同的是，零线上电流互感器是通过将传感器的一侧接在电路的零线上，来测量电流的。
1. 接法原理零线上电流互感器的接法相对简单，只需要将电流互感器的一侧接在电路的零线上即可。
由于电路的零线是回路的一部分，所以通过感应电流的变化，就可以间接测量整个回路的电流。
2. 接法步骤需要将电流互感器的一侧接在电路的零线上。
这一步需要确保接线牢固，以免出现接触不良的情况。
同时，还需要注意接线方向的正确性，确保电流互感器的接线方向与电路中电流的流动方向一致。
接下来，将另一侧的接口连接到相应的测量设备上。
这个测量设备可以是示波器、电流表或其他测量仪器，用于读取电路中的电流数值。
3. 接法注意事项在接线过程中，需要注意以下几点：- 确保电流互感器的接线牢固，避免接触不良或接线松动。
- 注意接线的方向，确保电流互感器的接线方向与电流的流动方向一致。
- 在连接测量设备时，确保接口的稳定性和接触良好，避免影响测量结果。
三、零线上电流互感器的应用零线上电流互感器在电力系统中有着广泛的应用。
它可以帮助工程师或技术人员快速、准确地测量和监测电路中的电流。
以下是一些常见的应用场景：1. 电力系统监测：在电网运行过程中，监测各个节点的电流是必不可少的。
通过使用零线上电流互感器，可以在不断电的情况下，对电网中的电流进行实时监测和分析。
2. 故障检测：电路中的故障通常会导致电流的异常变化。
通过使用零线上电流互感器，可以快速检测并定位故障点，提高故障排除的效率。
3. 能效管理：在工业生产中，电能的消耗是一个重要的成本。
通过使用零线上电流互感器，可以对设备和系统的电能消耗进行实时监测和分析，从而优化能效管理，降低能源消耗。
4. 安全保护：电流的异常变化可能会导致设备的损坏或人身伤害。

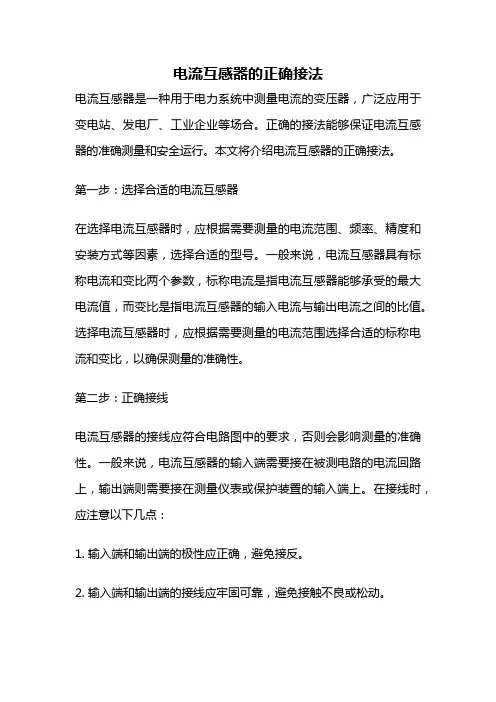

电流互感器的正确接法电流互感器是一种用于电力系统中测量电流的变压器，广泛应用于变电站、发电厂、工业企业等场合。
正确的接法能够保证电流互感器的准确测量和安全运行。
本文将介绍电流互感器的正确接法。
第一步：选择合适的电流互感器在选择电流互感器时，应根据需要测量的电流范围、频率、精度和安装方式等因素，选择合适的型号。
一般来说，电流互感器具有标称电流和变比两个参数，标称电流是指电流互感器能够承受的最大电流值，而变比是指电流互感器的输入电流与输出电流之间的比值。
选择电流互感器时，应根据需要测量的电流范围选择合适的标称电流和变比，以确保测量的准确性。
第二步：正确接线电流互感器的接线应符合电路图中的要求，否则会影响测量的准确性。
一般来说，电流互感器的输入端需要接在被测电路的电流回路上，输出端则需要接在测量仪表或保护装置的输入端上。
在接线时，应注意以下几点：1. 输入端和输出端的极性应正确，避免接反。
2. 输入端和输出端的接线应牢固可靠，避免接触不良或松动。
3. 输入端和输出端的接线应尽量短，避免电磁干扰或误差。
4. 输入端和输出端的接线应与其他电缆分开，避免互相干扰。
第三步：保护措施为了确保电流互感器的安全运行，需要采取相应的保护措施。
一般来说，电流互感器需要接入保护装置，以防止过载、短路或其他故障。
此外，还需要定期检查电流互感器的绝缘性能和输出信号的准确性，以确保其正常运行。
电流互感器作为一种用于电力系统中测量电流的重要设备，其正确接法对于保证测量的准确性和安全运行至关重要。
在使用电流互感器时，应选择合适的型号，正确接线，采取相应的保护措施，并定期进行检查和维护。
