零序电流互感器安装注意事项(通用版)

零序电流互感器的安装步骤及安装注意事项零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。

在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。

系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。

零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。

使装置元件动作实现保护或监控功能。

零序电流互感器的安装步骤、安装注意事项、怎么选择？选择注意事项！一起来看看吧！零序电流互感器的安装步骤1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

2、开口式互感器不受电缆敷设与否的限制，具体方法如下:(1)拆下互感器"K1ˊ"、"K2ˊ"的联接压片(圆形互感器无此项要求)。

(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。

(3)把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。

(4)将联接片固定在"K1ˊ"、"K2ˊ"上(圆形互感器无此项要求)。

(5)内孔>120mm的互感器如水平安装时，请加非导磁支架。

零序电流互感器安装注意事项1、安装存在的问题（1）零序电流互感器'>电流互感器应装在开关柜底板上面，应有可靠的支架固定。

但有些厂家或施工单位将零序电流互感器'>电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器'>电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。

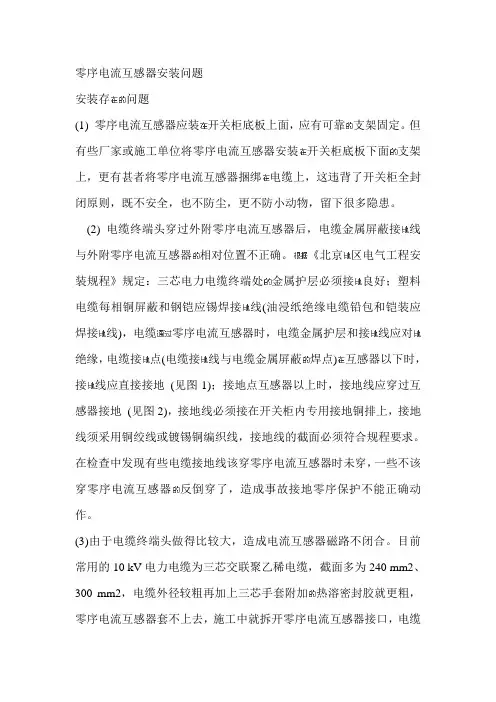

零序电流互感器安装问题安装存问题(1) 零序电流互感器应装开关柜底板上面，应有可靠支架固定。

但有些厂家或施工单位将零序电流互感器安装开关柜底板下面支架上，更有甚者将零序电流互感器捆绑电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。

(2) 电缆终端头穿过外附零序电流互感器后，电缆金属屏蔽接线与外附零序电流互感器相对位置不正确。

《北京区电气工程安装规程》规定：三芯电力电缆终端处金属护层必须接良好；塑料电缆每相铜屏蔽和钢铠应锡焊接线(油浸纸绝缘电缆铅包和铠装应焊接线)，电缆零序电流互感器时，电缆金属护层和接线应对绝缘，电缆接点(电缆接线与电缆金属屏蔽焊点)互感器以下时，接线应直接接地(见图1)；接地点互感器以上时，接地线应穿过互感器接地(见图2)，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。

在检查中发现有些电缆接地线该穿零序电流互感器时未穿，一些不该穿零序电流互感器反倒穿了，造成事故接地零序保护不能正确动作。

(3)由于电缆终端头做得比较大，造成电流互感器磁路不闭合。

目前常用的10 kV电力电缆为三芯交联聚乙稀电缆，截面多为240 mm2、300 mm2，电缆外径较粗再加上三芯手套附加热溶密封胶就更粗，零序电流互感器套不上去，施工中就拆开零序电流互感器接口，电缆套过来了，接口却忘记恢复；有的恢复了，但接口恢复不严；更有的终端头三芯分开处比零序电流互感器内径粗又正好卡在零序电流互感器中间使零序电流互感器接口无法恢复闭合，造成零序电流互感器磁路不闭合，无法正常工作。

(4) 零序电流互感器二次连片在电缆施工中被打开，工作完结后未及时恢复，造成电流互感器二次线圈开路。

(5) 电缆金属护层接地线的接地端未焊接接线端子，也未接在开关柜内设置的接地铜排上，而是随便搭接在开关柜体螺栓上。

2 正确施工方法10 kV线路零序保护装置采用外附零序电流互感器，在设计施工中应注意:(1) 应保证选用零序电流互感器内径大于电缆终端头外径；(2) 施工中尽量不要拆动零序电流互感器，如必须拆动，工作完结必须恢复原状；(3) 接地线须采用铜绞线或镀锡铜编织线，接地线的截面不应小于25 mm2，接地端部要焊接接线端子，并正确处理接地线与零序电流互感器的相对位置，接地线必须安装在接地铜排上；(4) 通电前要对零序保护系统进行整定，确保保护工作正常。

零序电流互感器安装注意事项及试验措施摘要：为了提高用电的安全性和可靠性，顺利发挥出小电流的接地选线功能，零序电流互感器的正确安装和校核非常重要。

因此，本文通过对零序电流互感器安装的注意事项以及试验措施进行分析探讨，以求减小零序电流测量的误差，降低零序电流互感器发生故障的概率，从而保证零序电流互感器运行的稳定、高效，进而保证电力行业的进一步发展。

关键词：零序电流互感器；注意事项；试验措施1零序电流互感器工作原理零序电流互感器通常和电力系统中其他装置配合使用，如在部分系统中，零序电流互感器主要发挥监控线路故障的作用，旨在及时发现线路故障并解决。

电力系统建设中还存在零序电流互感器安装错误的问题，无法充分发挥互感器功能，从而造成系统安全隐患。

现对零序电流互感器运作原理进行分析，可知其线路保护功能的实现主要利用基尔霍夫电流定律，这一定律规定任一电路节点的电流代数和为零，如果有节点电流超过零序电流规定值时，则说明存在线路故障[1]。

2零序电流互感器电气安装技术零序电流的接线方法可以分为两种：第一种是在配出线的线路中安装零序电流滤序器，第二种是在配出线的线路上安装专用的两相不完全星型的零序电流互感器。

这两种方法均有其独特的优缺点以及适用范围，在选择时要全面考虑安装环境以及安装要求来进行。

由于目前大部分变电站使用的都是外界零序电流互感器，所以，在安装时必须严格按照以下电气安装要求来进行。

首先，零序电流互感器内径要比电缆终端断头外径粗，以便两者能够顺利连接；其次，要尽量保证在电缆线安装时不拆卸零序电流互感器，如果一定要拆卸时，一定要确保零序电流互感器恢复原状；再者，提前明确接地线和零序电流互感器的安装位置，作为电缆线的金属屏蔽接地线的截面积不能少于25平方毫米，并在接地端配有接地端子，以便实现接地线与接地铜排的紧密结合；最后，电缆线的金属屏蔽线必须采用特制的导线，确保接地线连接良好，以满足接地线的接线要求，保障零序电流互感器的顺利运行。

零序电流互感器的安装施工方法简介零序电流互感器是用于监测电力系统中漏电电流的一种测量设备。

安装零序电流互感器可以及时发现电力系统中的漏电情况，保证电力系统的安全运行。

本文将介绍零序电流互感器的安装施工方法。

安装前准备工作在进行零序电流互感器的安装工作前，需要进行准备工作，以确保安装的顺利进行。

准备工作包括以下几个方面：1. 选择适当的互感器在选择零序电流互感器前，需要根据电力系统的特点和运行情况确定合适的互感器型号和规格。

选择的互感器应满足电力系统的额定电流、额定频率以及满足设备的检定要求。

同时，也需要考虑互感器的安装位置和安装方式。

2. 确定安装位置在确定零序电流互感器的安装位置时，需要考虑到电力系统的工作特点和安全运行要求。

一般来说，选择在电力系统中距离发生漏电的地方比较近的位置进行安装，以确保检测灵敏度和可靠性。

同时，在选择安装位置时，也需要考虑到互感器的环境条件，如温度、湿度等。

3. 确定安装方法在确定零序电流互感器的安装方法时，需要考虑到互感器的使用特点。

通常情况下，零序电流互感器的安装方法有两种：固定式和可分离式。

对于固定式的互感器，需要进行固定螺栓的钣金设计和安装，在将互感器固定在安装位置；而对于可分离式的互感器，则需要进行配电箱、支架和互感器的连接工作。

4. 准备安装材料在进行零序电流互感器的安装工作前，还需要准备好所需的安装材料和工具，如钣金、螺栓、电缆等，以确保安装工作的顺利进行。

安装步骤在准备工作完成后，可以进行零序电流互感器的安装工作。

安装步骤如下：1. 确定安装位置根据电力系统的工作特点和安全运行要求，确定零序电流互感器的安装位置。

同时，也需要考虑到互感器的环境条件，如温度、湿度等。

2. 安装互感器钣金根据所选择的安装方式，设计和制造互感器钣金。

将钣金固定在互感器上，然后将互感器固定在安装位置上。

3. 安装电缆将互感器的电缆连接到接线端子上，然后将电缆引出井外，根据安装要求布置电缆，以避免电缆被损坏或影响工作。

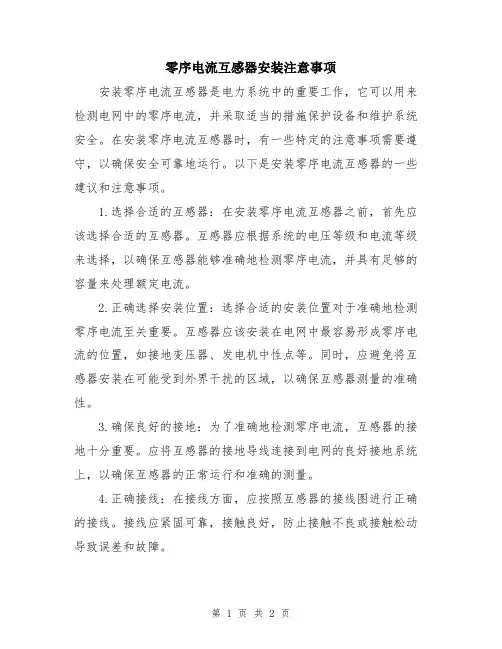

零序电流互感器安装注意事项安装零序电流互感器是电力系统中的重要工作，它可以用来检测电网中的零序电流，并采取适当的措施保护设备和维护系统安全。

在安装零序电流互感器时，有一些特定的注意事项需要遵守，以确保安全可靠地运行。

以下是安装零序电流互感器的一些建议和注意事项。

1.选择合适的互感器：在安装零序电流互感器之前，首先应该选择合适的互感器。

互感器应根据系统的电压等级和电流等级来选择，以确保互感器能够准确地检测零序电流，并具有足够的容量来处理额定电流。

2.正确选择安装位置：选择合适的安装位置对于准确地检测零序电流至关重要。

互感器应该安装在电网中最容易形成零序电流的位置，如接地变压器、发电机中性点等。

同时，应避免将互感器安装在可能受到外界干扰的区域，以确保互感器测量的准确性。

3.确保良好的接地：为了准确地检测零序电流，互感器的接地十分重要。

应将互感器的接地导线连接到电网的良好接地系统上，以确保互感器的正常运行和准确的测量。

4.正确接线：在接线方面，应按照互感器的接线图进行正确的接线。

接线应紧固可靠，接触良好，防止接触不良或接触松动导致误差和故障。

5.注意保护装置的正确设置：安装零序电流互感器后，应正确地设置保护装置的参数，以保护设备和系统免受潜在的故障和损坏。

参数设置应根据互感器的额定值和系统的工作条件进行调整，以确保灵敏度和可靠性。

6.正确的维护和保养：安装完成后，应定期对零序电流互感器进行维护和保养。

定期检查互感器的工作状态和接线是否良好，检查接地导线是否牢固，防止松动和腐蚀。

同时，还应定期校准互感器的测量精度，以确保其准确性和可靠性。

7.严格遵守安全操作规程：在安装零序电流互感器时，操作人员应遵守相关的安全操作规程。

避免直接接触电源线和零序电流互感器的裸露部分，确保人员的安全。

8.注意防护措施：在安装过程中，应注意避免创伤和受伤。

应穿戴好相应的个人防护装备，如绝缘手套、护目镜等，以减少安装过程中的意外发生。

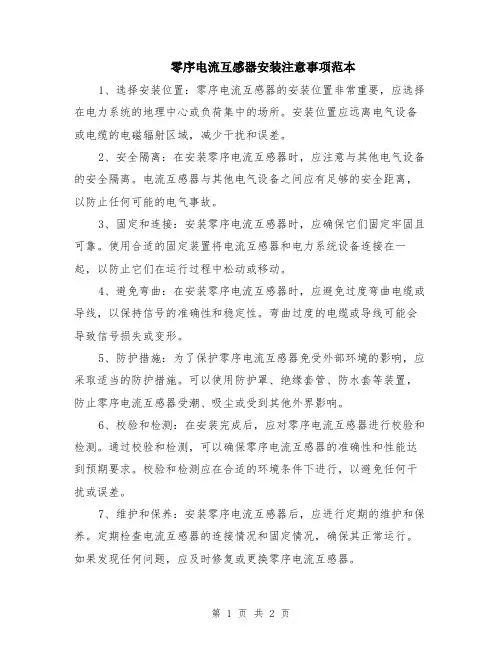

零序电流互感器安装注意事项范本1、选择安装位置：零序电流互感器的安装位置非常重要，应选择在电力系统的地理中心或负荷集中的场所。

安装位置应远离电气设备或电缆的电磁辐射区域，减少干扰和误差。

2、安全隔离：在安装零序电流互感器时，应注意与其他电气设备的安全隔离。

电流互感器与其他电气设备之间应有足够的安全距离，以防止任何可能的电气事故。

3、固定和连接：安装零序电流互感器时，应确保它们固定牢固且可靠。

使用合适的固定装置将电流互感器和电力系统设备连接在一起，以防止它们在运行过程中松动或移动。

4、避免弯曲：在安装零序电流互感器时，应避免过度弯曲电缆或导线，以保持信号的准确性和稳定性。

弯曲过度的电缆或导线可能会导致信号损失或变形。

5、防护措施：为了保护零序电流互感器免受外部环境的影响，应采取适当的防护措施。

可以使用防护罩、绝缘套管、防水套等装置，防止零序电流互感器受潮、吸尘或受到其他外界影响。

6、校验和检测：在安装完成后，应对零序电流互感器进行校验和检测。

通过校验和检测，可以确保零序电流互感器的准确性和性能达到预期要求。

校验和检测应在合适的环境条件下进行，以避免任何干扰或误差。

7、维护和保养：安装零序电流互感器后，应进行定期的维护和保养。

定期检查电流互感器的连接情况和固定情况，确保其正常运行。

如果发现任何问题，应及时修复或更换零序电流互感器。

8、操作指南：为了正确使用零序电流互感器并避免出现操作错误，应提供详细的操作指南。

操作指南应包括零序电流互感器的安装步骤、使用注意事项和故障排除方法等内容。

9、培训和技术支持：在安装零序电流互感器之前，应进行相关人员的培训。

培训内容可以包括零序电流互感器的原理和工作方式、安装要求和注意事项。

此外，还应提供技术支持，以解答安装过程中可能出现的问题或困惑。

10、记录和标识：在安装零序电流互感器后，应将相关信息进行记录和标识。

包括安装日期、型号规格、安装位置等信息，以便于以后的使用和维护。

零序电流互感器的应用和安装注意事项零序电流互感器是很常用的电气设备，集团各板块的各厂站都有应用。

本文结合零序电流互感器的应用对互感器的安装注意事项进行研究说明，请集团各厂站的相关人员学习讨论。

一、零序互感器主要有一下几个应用场合：1、低压400V系统的变压器低压侧出线处。

2、低压400V系统的部分馈线和电动机回路。

3、中压不接地系统或小电阻接地系统的电缆出线处。

4、高压直接地系统变压器高压中性点套管及中性点接地装置处。

二、各种形式的零序互感器的主要作用：1、低压400V系统变压器低压侧的零序电流互感器作用主要有两个：一是运行人员检测变压器正常运行时的不平衡电流，便于运行调整。

二是将零序电流接入低压变压器的保护装置，用于变压器低压侧零序电流保护，作为低压母线及馈线的后备保护。

2、低压400V系统的部分馈线和电动机回路的零序电流互感器主要作用为将零序电流接入保护装置，用于单相接地零序电流保护。

避免了回路过电流保护在单相接地短路时因灵敏度不满足要求使保护越级动作的情况。

3、中压系统的零序电流互感器的作用主要分为两种：小电流接地系统零序互感器主要是采集系统单相接地时回路零序电流的变化情况，多用于接地故障选线装置；小电阻接地系统的零序电流互感器的二次电流接入保护装置，用于单相接地电流保护。

保护作用于跳闸。

4、高压直接接地系统变压器中性点零序电流互感器主要用于变压器高压侧零序电流保护；变压器中性点接地装置零序电互感器重要用于间隙零序电流保护。

三、零序电流互感器的安装注意事项零序电流互感器大多是穿心式，原理和安装也比较简单。

但下面两种零序电流互感器的安装应需特别注意。

1、中压不接地系统电缆出线处的零序电流互感器安装注意事项1.1正确的安装方式：三芯电力电缆两端处的金属屏蔽层必须接地良好，电缆终端头穿过零序电流互感器后，电缆金属屏蔽层接地线与电流互感器的相对位置要安装正确。

电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆金属屏蔽接地点在互感器上时，接地线应穿过零序电流互感器后接地；在互感器以下时，接地线应直接接地。

(1)零序电流互感器应装在开关柜底板上面，应有可靠的支架固定。

但有些厂家或施工单位将零序电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。

(2) 电缆终端头穿过外附零序电流互感器后，电缆金属屏蔽接地线与外附零序电流互感器的相对位置不正确。

根据《北京地区电气工程安装规程》规定：三芯电力电缆终端处的金属护层必须接地良好；塑料电缆每相铜屏蔽和钢铠应锡焊接地线(油浸纸绝缘电缆铅包和铠装应焊接地线)，电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点(电缆接地线与电缆金属屏蔽的焊点)在互感器以下时，接地线应直接接地；接地点在互感器以上时，接地线应穿过互感器接地，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。

在检查中发现有些电缆接地线该穿零序电流互感器时未穿，一些不该穿零序电流互感器的反倒穿了，造成事故接地零序保护不能正确动作。

(3) 由于电缆终端头做得比较大，造成电流互感器磁路不闭合。

目前常用的10 kV 电力电缆为三芯交联聚乙稀电缆，截面多为240 mm2、300 mm2，电缆外径较粗再加上三芯手套附加的热溶密封胶就更粗，零序电流互感器套不上去，施工中就拆开零序电流互感器接口，电缆套过来了，接口却忘记恢复；有的恢复了，但接口恢复不严；更有的终端头三芯分开处比零序电流互感器内径粗又正好卡在零序电流互感器中间使零序电流互感器接口无法恢复闭合，造成零序电流互感器磁路不闭合，无法正常工作。

(4) 零序电流互感器二次连片在电缆施工中被打开，工作完结后未及时恢复，造成电流互感器二次线圈开路。

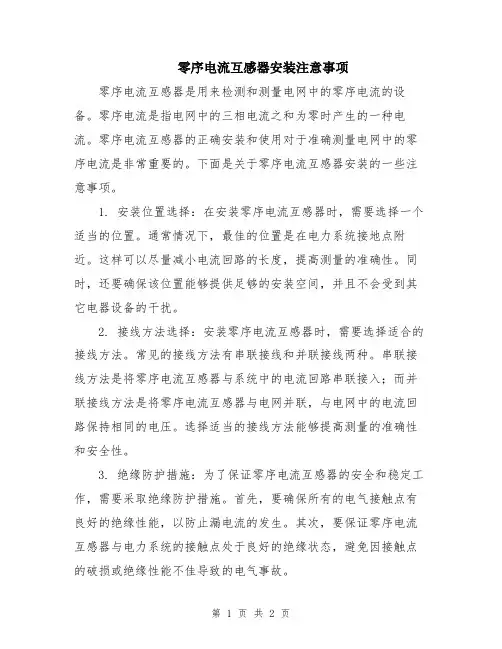

零序电流互感器安装注意事项零序电流互感器是用来检测和测量电网中的零序电流的设备。

零序电流是指电网中的三相电流之和为零时产生的一种电流。

零序电流互感器的正确安装和使用对于准确测量电网中的零序电流是非常重要的。

下面是关于零序电流互感器安装的一些注意事项。

1. 安装位置选择：在安装零序电流互感器时，需要选择一个适当的位置。

通常情况下，最佳的位置是在电力系统接地点附近。

这样可以尽量减小电流回路的长度，提高测量的准确性。

同时，还要确保该位置能够提供足够的安装空间，并且不会受到其它电器设备的干扰。

2. 接线方法选择：安装零序电流互感器时，需要选择适合的接线方法。

常见的接线方法有串联接线和并联接线两种。

串联接线方法是将零序电流互感器与系统中的电流回路串联接入；而并联接线方法是将零序电流互感器与电网并联，与电网中的电流回路保持相同的电压。

选择适当的接线方法能够提高测量的准确性和安全性。

3. 绝缘防护措施：为了保证零序电流互感器的安全和稳定工作，需要采取绝缘防护措施。

首先，要确保所有的电气接触点有良好的绝缘性能，以防止漏电流的发生。

其次，要保证零序电流互感器与电力系统的接触点处于良好的绝缘状态，避免因接触点的破损或绝缘性能不佳导致的电气事故。

4. 安全接地：为了确保零序电流互感器的使用安全，需要将其正确地接地。

接地是将电器设备和地面或接地系统相连，以实现电流的安全排放和防止电压的积累。

在安装零序电流互感器时，需要将其接地，以确保其使用过程中不会发生电击或其它安全事故。

5. 定期检测和维护：零序电流互感器作为一种电气设备，需要定期进行检测和维护。

定期检测包括对零序电流互感器的外壳、绝缘性能和输出信号进行检查和测试，以确保其正常工作。

另外，还需要定期对零序电流互感器进行清洁和除尘，防止积灰影响其工作效果。

总之，零序电流互感器的正确安装和使用是确保电力系统运行安全和测量准确的关键。

在安装零序电流互感器时，需要选择适当的安装位置和接线方法，采取绝缘防护措施并进行安全接地。

零序电流互感器安装方法零序互感器一般指零序电流互感器电力行业使用的物品。

零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。

民熔零序电流互感器材质防锈耐用使用绝缘油制冷切割工艺，避免了互感器长期使用过程中的腐蚀紫铜排固定二次接线端子敏感敏捷零序电流互感器10kV中性点经低电阻接地系统在全国大城市电网上普遍采用。

零序电流互感器变电站、开闭站10 kV 线路零序保护装置采用外附零序电流互感器'>电流互感器方式使用越来越多由于过去零序电流互感器'>电流互感器使用不多，所以在安装使用上发现了许多问题，有的甚至于造成零序保护装置在接地故障时拒动，保护越级。

本文介绍了有关零序电流互感器安装注意事项如下：零序电流互感器安装注意事项及电缆接地线方法，老电工分享，民熔变电站设施安装存在的问题（1）零序电流互感器安装在开关柜底板上，并用可靠的支架固定。

但有些厂家或施工单位将零序电流互感器安装在开关柜底板下的支架上此外，零序电流互感器和电流互感器捆绑在电缆上，违反了全封闭开关柜的原理。

它既不安全又不防尘，也不小动物，留下许多隐患。

（2）电缆终端通过外部零序电流互感器后，电缆金属屏蔽接地线与外部零序电流互感器的相对位置不正确。

三芯电力电缆终端的金属护套必须接地良好；塑料电缆每相的铜屏蔽层和钢铠装层应焊接锡地线（油浸纸绝缘电缆的铅护套和铠装应与地线焊接）。

当电缆通过零序电流互感器（ZCT）时，电缆金属护套和地线应与地绝缘。

当电缆接地点（电缆接地线与电缆金属屏蔽层的焊接点）在变压器下方时，接地线应直接接地（见图1）；接地点在互感器以上时，接地线应穿过互感器接地(见图2)，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。

在检查中发现有些电缆接地线该穿零序电流互感器'>电流互感器时未穿，一些不该穿零序电流互感器'>电流互感器的反倒穿了，造成事故接地零序保护不能正确动作。

零序电流互感器安装注意事项什么是零序电流互感器？零序电流互感器是一种用于电力系统中的电流测量设备。

它可以用于测量三相中的零序电流，通过测量零序电流，可以检测到电力系统中的接地故障，以及其他的电气故障。

零序电流互感器的安装位置通常情况下，零序电流互感器应该安装于母线上。

安装的具体位置应该根据实际情况而定。

但是，在安装的过程中，需要注意以下几点：1.零序电流互感器应该距离变压器的中性点十分之一的距离。

如果安装位置过于靠近变压器中性点，会导致测量误差较大。

2.零序电流互感器应该距离负荷中心较远。

如果安装位置过于靠近负荷中心，会导致零序电流互感器受到较大的干扰，从而影响测量精度。

3.零序电流互感器应该远离其他的电气设备，避免受到电气干扰影响。

零序电流互感器的安装方式零序电流互感器可以通过两种方式进行安装：1.直接安装：将零序电流互感器直接安装于母线上，与电气系统其他设备相连。

2.绕线安装：将零序电流互感器绕线安装在电气系统中。

这种安装方式可以避免直接安装时的测量误差，但是对电气系统的负荷有一定的影响。

零序电流互感器的接线方式在安装零序电流互感器的时候，需要注意其接线方式。

一般来说，零序电流互感器的连接电缆应该尽可能地短，同时需要保证连接电缆与其他电气设备的距离足够远，避免受到其它设备的电气干扰。

此外，应该注意以下几点：1.接线端子应该可靠固定，接线端子的插接与拔出需要注意操作规程。

2.接线端子的大小需要与连接电缆的尺寸相匹配。

3.接线端子的颜色应该与其它设备的接线颜色保持一致。

零序电流互感器的定期检查在安装零序电流互感器之后，需要进行定期检查。

具体的检查内容包括：1.检查接线端子的紧固程度，如果发现松动，则需要进行紧固操作。

2.检查零序电流互感器的外观，如果发现外观有损坏，则需要进行修补或更换。

3.检查零序电流互感器的测量数据，如果发现测量数据异常，则需要进行进一步的故障排除操作。

结论综上所述，零序电流互感器的安装对于电力系统的运行具有重要的意义，需要特别注意安装位置以及接线方式。

零序电流互感器安装方法一、引言零序电流互感器是一种用于测量电力系统中的零序电流的设备。

它在电力系统的保护与控制中具有重要作用。

本文将介绍零序电流互感器的安装方法，帮助读者正确、高效地安装零序电流互感器。

二、准备工作在安装零序电流互感器之前，需要做一些准备工作。

1. 确定安装位置：根据电力系统的布置和需求，选择合适的位置安装零序电流互感器。

通常情况下，选择在变电站的中性点或接地极附近进行安装。

2. 检查设备：检查零序电流互感器的型号、规格、连接线路等是否符合要求，确保设备完好无损。

3. 安全措施：在进行安装之前，确保断开电源，并采取必要的安全措施，如佩戴绝缘手套、绝缘鞋等。

三、安装步骤1. 固定互感器：使用螺栓或其他固定装置将零序电流互感器固定在选择好的安装位置上。

确保互感器牢固稳定，不会受到外力干扰。

2. 连接导线：根据互感器的接线方式，将导线正确连接到互感器的相应接线端子上。

注意导线的标识，确保连接正确。

3. 绝缘处理：在导线连接完成后，对连接处进行绝缘处理，防止短路或漏电等情况发生。

可以使用绝缘胶带、绝缘套管等材料进行绝缘处理。

4. 接地处理：根据电力系统的要求，对互感器进行接地处理。

通常情况下，将互感器的金属外壳接地，确保安全可靠。

5. 检查连接：安装完成后，对互感器的连接进行检查。

检查导线是否接触良好，是否有松动或脱落现象。

确保连接可靠。

6. 测试互感器：安装完成后，进行互感器的测试工作。

可以使用电流表或其他测试设备对互感器的输出信号进行测试，确保其正常工作。

四、注意事项1. 安全第一：在进行安装工作时，务必注意自身安全和设备安全。

遵守相关的安全操作规程，佩戴必要的防护用品。

2. 避免干扰：在选择安装位置时，要尽量避免电磁干扰和机械振动等因素对互感器的影响，以保证测量的准确性。

3. 防止损坏：安装过程中，要注意避免互感器受到外力的损坏。

可以设置防护罩或其他防护措施，确保互感器的正常运行。

零序电流互感器安装注意事项安装零序电流互感器时需要注意以下事项：一、环境条件：1. 互感器应安装在通风良好、干燥、无腐蚀性气体和环境温度在-10℃～+40℃范围内的场所。

2. 避免安装在湿度大、震动频繁或气候恶劣的场所。

二、安装位置选择：1. 安装位置应尽量靠近被测电源设备，以减小电缆长度和线路阻抗，确保信号传输的准确性。

2. 避免安装在过于拥挤、堆放杂物或储物箱等影响散热和通风的位置。

3. 避免受到冲击、振动、强电磁场等外部干扰。

三、接线方式：1. 接线时先断开电源，并确保无电压存在。

2. 使用绝缘良好、额定电流足够大的导线进行接线，并采取正确的接线方式。

3. 严禁使用铜铝混配导线，以免引起接触不良、温升过高等问题。

4. 接线端子应牢固可靠，不得出现接触不良、接触松动等现象。

四、绝缘保护：1. 互感器外壳和绝缘层应完好无损，不得有裂纹、缺损等情况。

2. 安装互感器后，应检查并确保外壳与导线之间无短路和漏电现象。

五、安全防护：1. 在进行安装和更换互感器时，必须确保工作区域无电压存在，并采取必要的安全防护措施。

2. 避免触摸互感器导线和端子，以免发生触电事故。

3. 长时间不使用时，应切断电源并采取适当的防护措施，以防误操作或事故引发。

六、安全使用：1. 不得超过互感器的额定电流范围，以免损坏互感器或影响测量精度。

2. 避免对互感器施加过大的机械力和冲击力，以免损坏外壳和内部结构。

3. 避免在强磁场或强电磁辐射的环境中使用，以免影响测量准确性。

七、校准与维护：1. 定期进行互感器的校准和检测，确保其测量准确性和工作状态正常。

2. 发现问题时，及时维修或更换互感器，以免影响工作安全和系统正常运行。

八、操作规程：1. 按照操作规程正确操作互感器，遵守相关安全规定和工作程序。

2. 遵循相关国家和地方对电器安全使用的法规和标准。

总之，在安装零序电流互感器时，应注意保证安全运行、正确接线、维护良好的环境条件、定期校准和维护等要素，以确保互感器的正常工作和可靠测量。

CXRD-LJ零序电流互感器的安装方法
1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

2、开口式互感器安装可随时进行，具体安装方法如下：
（1）拆下互感器“ K1”、“ K2”的联接压片。

（2）将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。

（3）将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分然后拧上内
六角螺栓，互感器两部分要对齐以免影响性能。

（4）将联接片固定在“ K1”、“K2”上。

CXRD-LJ零序电流互感器的使用注意事项
1、环境温度：–10℃～60℃日平均气温不超过+40℃；
2、海拔高度≤1000m （高原使用时特殊定货）；
3、相对湿度≤85%；
4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

2023年零序电流互感器安装注意事项在安装____年的零序电流互感器时，有一些重要的注意事项需要考虑和遵守。

以下是一些关键要点：1. 设备选择：在选择零序电流互感器时，应根据实际需要选择适当的型号和规格。

根据电流的大小和要测量的精度要求，选择合适的额定电流和准确度级别。

2. 安装位置选择：零序电流互感器通常用于测量接地故障电流，因此应选择适当的位置进行安装。

最佳安装位置是在电气系统中接地电流通过的地方，如接地极、地线等。

3. 安装环境考虑：在选择安装位置时，需要考虑环境因素对零序电流互感器的影响。

确保选定的位置没有过高或过低的温度，没有湿度和腐蚀性气体的存在。

此外，还需要避免强电磁场干扰和机械振动。

4. 安装姿态：零序电流互感器的安装姿态也是非常重要的。

通常情况下，应根据生产厂家的建议将零序电流互感器安装在垂直于互感器轴的方向上。

确保安装方向与电气系统的接地方位一致。

5. 接线选择：选择合适的电缆和接线方式对于零序电流互感器的准确测量至关重要。

建议使用专门配套的电缆和连接器，并保持连接良好。

同时，应注意电缆长度对信号损失的影响，并采取防护措施以避免干扰。

6. 安全性考虑：在安装过程中，务必遵守相关的安全规范和操作流程。

确保互感器和电气系统处于断电状态，并采取必要的保护措施，如戴好绝缘手套、穿戴适当的防护服等。

7. 启动和测试：安装完成后，需要进行启动和测试工作以确保零序电流互感器的正常工作。

首先，检查互感器的连接和固定是否牢固，然后按照生产厂家的操作手册启动设备。

最后，使用适当的测试仪器和方法检查零序电流互感器的测量准确度和故障诊断功能。

8. 定期维护：零序电流互感器是一种精密的测量设备，需要定期进行维护和检修。

定期清洁互感器表面，检查连接线路的可靠性，确保仪器的正常工作。

此外，还要定期校准和检验互感器的准确度，并记录相关数据。

9. 注意事故风险：在安装和使用零序电流互感器的过程中，应始终注意事故风险的存在。

零序电流互感器安装注意事项零序电流互感器是一种用于测量电力系统中的零序电流的设备。

它的安装和使用需要遵循一定的注意事项，以确保其正常运行和准确测量。

下面将详细介绍零序电流互感器的安装注意事项。

一、选择合适的安装位置1. 零序电流互感器应安装在电力系统中电流回路的零序电流的位置。

通常，它们会安装在电源变压器的中性点附近，以确保能够准确测量电力系统中的零序电流。

2. 安装位置应远离其他大电流回路和干扰源，以防止干扰对测量结果的影响。

此外，还要避免安装在附近有较强磁场的设备附近，以免磁场干扰对互感器性能产生不良影响。

二、正确选择互感器参数1. 在安装零序电流互感器之前，应根据实际电力系统的运行情况和需求正确选择互感器的参数。

这包括互感比、额定电流、额定频率等。

2. 互感器的额定电流应能够满足实际零序电流的测量需求，同时还要考虑到电流的过载情况。

因此，在选择互感器时，应根据实际负荷和故障电流情况选择适当的额定电流。

三、正确安装接线和接地1. 在安装零序电流互感器时，应确保接线正确无误。

互感器的一次侧接地端应接地，二次侧应按照接线图连接到测量或保护设备。

2. 接线时，应注意良好的接触和固定连接，以确保接线的可靠性。

此外，还应注意防水、防潮和防腐蚀措施，以防止接线松动或氧化导致互感器性能下降。

四、保护和维护互感器1. 零序电流互感器在使用过程中应防止过载和短路，以免损坏设备。

如果需要测量较高的过载电流，应选择合适的互感器，或采取额外的措施，如并联互感器等。

2. 定期检查和维护零序电流互感器，以确保其正常运行和准确测量。

检查包括外观检查、接线检查、温度和湿度检查等，必要时进行清洁和校准，修复或更换损坏的部件。

五、注意安全使用1. 在安装和维护零序电流互感器时，应遵守电力系统的安全规范和操作规程。

确保在无电流状态下进行操作，并采取适当的防护措施，如戴绝缘手套、使用绝缘工具等。

2. 如果需要进行互感器的维修和更换，应事先切断相应的电源，并在操作过程中注意防止短路和触电等事故发生。
