目录一、工程概况 (2)1、工程简介 (2)2、工程地质情况 (2)二、施工准备 (5)1、施工技术准备 (5)2、施工现场准备 (5)3、主要资源配置 (6)三、洞口开挖及边坡防护 (8)1、施工工艺流程 (8)2、截水沟施工 (8)3、边仰坡开挖 (9)4、边仰坡防护 (9)四、工程工期保证措施 (12)1、工期保证实施原则 (12)2、工期保证实施措施 (12)五、质量保证措施 (14)1、建立完善的质量管理体系及质量保证体系 (14)2、严格实行质量责任制 (14)3、施工控制中的技术保证 (15)六、施工安全技术措施 (16)1、建立安全保证体系 (16)2、安全教育和培训 (16)3、落实安全责任制，制定安全管理的各项规章制度 (17)4、各项安全技术措施 (17)七、文明施工及环境保护 (18)一、工程概况1、工程简介本路线位于成都平原南部，在*****境内，穿越龙泉山（隧道处叫****）。
******隧道线路走向为自西向东，隧道起始桩号K27+705，终止桩号K30+025，长约2325米，设计速度80km/h，为单向双车道隧道，主线隧道建筑限界10.5m。
长隧道采用人字坡，坡率分别为1.0%和2.2%。
在拟建隧道线位北侧为现状****，新建隧道与老隧道设计为分离式隧道形式，单洞内设置两车道机动车道，新建隧道为**至**，原***隧道由双向行驶调整为**至**单向行驶。
进出口洞门均采用削竹式洞门。
隧道防水等级：二级，二次衬砌混凝土抗渗等级不小于P8。
地震基本烈度：地震动峰值加速度0.1g，抗震设防等级8度。
2、工程地质情况本路线位于成都平原南部，在***境内，穿越龙泉山（隧道处叫****），为低山与丘陵区。
**山为本区最高地形，绝对高程766米，两侧斜坡陡倾，横向“V”型沟谷发育。
两侧分布丘陵，绝对高程为500～550米。
隧道区域属新华夏系第三沉降带-四川沉降盆地西部之龙泉山褶皱带中。

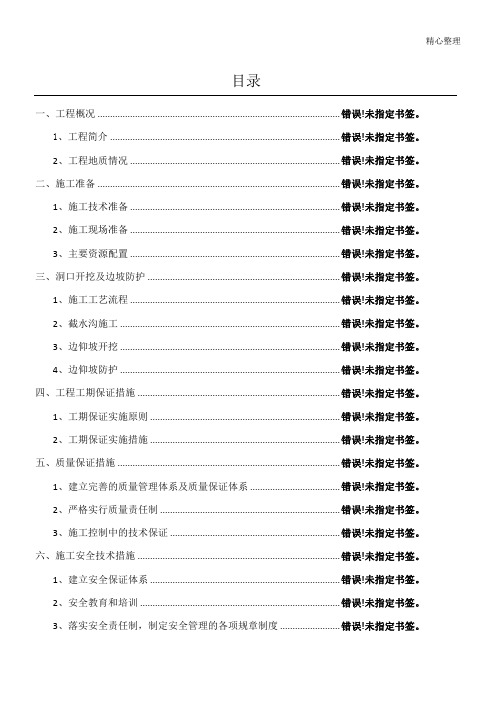

精心整理目录一、工程概况 ................................................................................................. 错误!未指定书签。
1、工程简介 ............................................................................................ 错误!未指定书签。
2、工程地质情况 .................................................................................... 错误!未指定书签。
二、施工准备 ................................................................................................. 错误!未指定书签。
12312341212、严格实行质量责任制 ........................................................................ 错误!未指定书签。
3、施工控制中的技术保证 .................................................................... 错误!未指定书签。
六、施工安全技术措施 ................................................................................. 错误!未指定书签。
1、建立安全保证体系 ............................................................................ 错误!未指定书签。

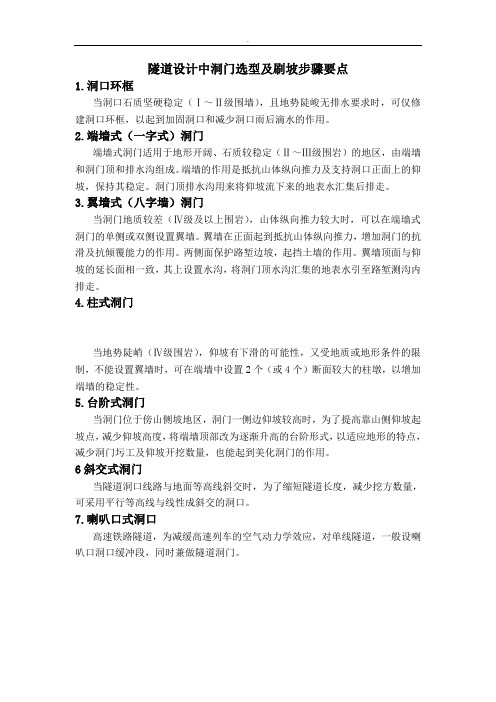

隧道设计中洞门选型及刷坡步骤要点1.洞口环框当洞口石质坚硬稳定（Ⅰ～Ⅱ级围墙），且地势陡峻无排水要求时，可仅修建洞口环框，以起到加固洞口和减少洞口雨后滴水的作用。
2.端墙式（一字式）洞门端墙式洞门适用于地形开阔、石质较稳定（Ⅱ～Ⅲ级围岩）的地区，由端墙和洞门顶和排水沟组成。
端墙的作用是抵抗山体纵向推力及支持洞口正面上的仰坡，保持其稳定。
洞门顶排水沟用来将仰坡流下来的地表水汇集后排走。
3.翼墙式（八字墙）洞门当洞门地质较差（Ⅳ级及以上围岩），山体纵向推力较大时，可以在端墙式洞门的单侧或双侧设置翼墙。
翼墙在正面起到抵抗山体纵向推力，增加洞门的抗滑及抗倾覆能力的作用。
两侧面保护路堑边坡，起挡土墙的作用。
翼墙顶面与仰坡的延长面相一致，其上设置水沟，将洞门顶水沟汇集的地表水引至路堑测沟内排走。
4.柱式洞门当地势陡峭（Ⅳ级围岩），仰坡有下滑的可能性，又受地质或地形条件的限制，不能设置翼墙时，可在端墙中设置2个（或4个）断面较大的柱墩，以增加端墙的稳定性。
5.台阶式洞门当洞门位于傍山侧坡地区，洞门一侧边仰坡较高时，为了提高靠山侧仰坡起坡点，减少仰坡高度，将端墙顶部改为逐渐升高的台阶形式，以适应地形的特点，减少洞门圬工及仰坡开挖数量，也能起到美化洞门的作用。
6斜交式洞门当隧道洞口线路与地面等高线斜交时，为了缩短隧道长度，减少挖方数量，可采用平行等高线与线性成斜交的洞口。
7.喇叭口式洞口高速铁路隧道，为减缓高速列车的空气动力学效应，对单线隧道，一般设喇叭口洞口缓冲段，同时兼做隧道洞门。
刷坡要点隧道洞门立面图一般有三道高程线：1为洞口位置地面高程；2为洞口位置往后1m（挡墙位置）；3为洞口位置往后2m（洞顶水沟底中心处地面高程）。
画开挖线时一般由四点控制：1、4两点为挡墙处起坡点，由洞门立面图量取；2点为刷坡最高点，由同心圆确定，见下面说明；3点由洞门纵剖面图量取；边坡5、6两点一般按主观画。
2点（刷坡最高点）确定方法同心圆半径为平距，当刷坡为1:1时，圆半径为1m时，与高程对应关系为升高1m；一般刷坡高度不超过15m，以内轨顶点向下1m为路基顶面，为刷坡高度，（路基顶向上77cm为内轨顶，内轨顶向下1.54m为路面标高）。
隧道位置的选择一、填空1.选择越岭隧道的位置主要以选择垭口位置和确定隧道高程两大因素为依据。
2.隧道的坡道形式一般可采用单面坡型或人字坡型。
3.隧道净空是指隧道衬砌的内轮廓线所包围空间。
铁路隧道净空是根据“隧道建筑限界”、“隧道建筑限界”、“基本建筑限界”和“机车车辆限界”制定的。
4.公路隧道的建筑限界包括车道、路肩、路缘带、人行道等的宽度，以及车道、人行道的净高。
公路隧道的净空除包括公路建筑限界、通风管道、照明设备、防灾设备、监控设备、运行管理设备等所需要的空间以及富裕量和施工允许误差等。
5.拟定衬砌结构尺寸需考虑结构的内轮廓、结构轴线、截面的厚度三个方面因素。
6.从安全的观点出发，铁路隧道坡段间的代数差值不应大于重车方向的限坡值。
二、简答及论述题1.隧道具体位置选择的影响因素有哪些？答：隧道具体位置选择的影响因素有：区域工程地质条件、水文地质条件、地形地貌条件、工程难易程度、投资的数额、工期的要求，以及现有的施工技术水平和今后运营条件等。
2.越岭隧道与河谷隧道有何区别？它们在位置的选择上各采取什么原则？答：（1）当交通路线需要从一个水系过渡到另一个水系时，必须跨越高程很大的分水岭，常修建越岭隧道这段线路称之为越岭线。
为改善线形，提高车速，缩短里程，节省时间，常修建河谷隧道(或傍山隧道)。
（2）越岭隧道选址尚应考虑以下原则：宁长勿短，早进晚出--避免洞口深挖；宁里勿外，宁深勿浅，避软就硬--避免不良地质。
河谷隧道选址尚应考虑以下原则：其位置宜向山侧内移，避免一侧洞壁过薄产生偏压。
3.地质条件对隧道位置选择有哪些影响？答：①单斜构造；②褶曲构造；③断层；④滑坡；⑤崩塌；⑥岩堆；⑦泥石流；⑧溶洞；⑨瓦斯地区等。
4.隧道洞口位置的选择应遵循哪些原则？确定洞口位置考虑哪些因素？答：（1）隧道洞口位置的选择应遵循原则：①洞口不宜设在垭口沟谷的中心或沟底低洼处；②洞口应避开不良地质地段；③当隧道线路通过岩壁陡立，基岩裸露处时，最好不刷动或少刷动原生地表，以保持山体的天然平衡；④减少洞口路堑段长度，延长隧道，提前进洞⑤洞口线路宜与等高线正交；⑥当线路位于有可能被水淹没的河滩或水库回水影响范围以内时，隧道洞口标高应高出洪水位加波浪高度，以防洪水灌入隧道；⑦为了确保洞口的稳定和安全，边坡及仰坡均不宜开挖过高；⑧当洞口附近遇有水沟或水渠横跨线路时，可设置拉槽开沟的桥梁或涵洞，排泄水流；⑨当洞口地势开阔，有利于施工场地布置时，可利用弃碴有计划、有目的地改造洞口场 地，以便布置运输便道、材料堆放场、生产设施用地及生产、生活用房等。
XX隧道洞口边仰坡防护施工方案一、开工已具备的前提条件1、施工图纸已审核。
2、施工放样已满足精度要求。
3、机械设备已就位、材料已进厂,施工队伍已组织就绪。
4、施工所需风、水、电管等已布设完成。
二、工程概况XX隧道左线洞口里程为:ZK238+655,洞口处于浅埋段,覆盖薄层,地质条件差,洞口边仰坡稳定性差,存在不同程度的偏压。
结合隧道进出口地形、地貌、工程地质和水文地质条件,并考虑到施工开挖边仰坡的稳定性,本着“早进晚出”、“少开挖”的原则,隧道洞口及明洞均采用分层小切口明挖,拱顶“零埋深”进暗洞,尽量做到不开挖边仰坡,当洞室开挖到暗洞进洞时,按相应围岩类别初期支护措施安全进洞。
三、边仰坡防护施工方案1、施工准备⑴临时设施建设①施工时用地手续已经办妥,生活、生产、办公房屋建设已达到入住、生产、办公条件。
②试验室建设已经完成,实验设备已全部到场并标定合格。
③施工道路已经修建完成,施工用水、用电均可以满足生产和生活需要。
⑵技术准备工作①隧道加密控制网已经完成,复测结果满足精度要求,成果书已经上报驻地办并已批准使用。
②图纸会审、实施性施工组织设计等工作已经完成并上报批准。
③试验室已完成原材料的调查取样工作,喷射混凝土配合比试验已经完成并通过总监办验证、批准。
④安全质量保证体系及措施已经上报并批准。
⑤单位、分部、分项工程划分,应急预案等技术资料已经上报并批准。
⑶施工人员、设备、材料进场情况①施工人员进场:项目部各部门人员均已到位,共计30人；隧道施工人员到位52人,其中管理、技术人员12人,工人40人,共计进场82人,能满足前期施工生产的需要。
②施工设备进场情况:现进场的设备已能满足前期施工生产需要。
③施工材料进场情况:施工中前期生产所需材料已经进场,能满足施工生产的需要。
⑷工期安排开工计划日期:2021年1月1日完工计划日期:2021年2月1日⑸施工工艺边仰坡开挖放样→截水沟、排水沟施作→分层开挖土石方→人工辅助刷坡→喷锚防护各工序详述①开挖放样:测量组根据开挖断面放出洞顶刷坡线；洞口仰坡坡度1:0.5,分台阶开挖,坡高8米,边坡坡度1:0.5,坡高8米。
隧道洞口边仰坡技术交底洞口边仰坡技术交底一、技术交底范围XX岭隧道洞口处边仰坡施工。
二、制定状况边坡：边仰坡开挖及支护参数为：左右边坡坡脚分别设置在左线隧道中线左侧8.13m及右线隧道中线右侧8.13m处，明暗交界处至洞口处边坡坡度为1:0.5,洞口向小里程方向边坡坡比为1：1,边坡应开挖至结构制定基线以下1.87m处；仰坡：仰坡自开口线向下开挖至洞顶位置〔结构制定基线以上8.65m〕,坡比为1：0.75,开挖范围在左线隧道左侧边坡与右线隧道右侧边坡之间，明暗交界处〔洞顶以下位置〕掌子面坡比不大于1：0.Io 支护参数：在边仰坡范围内铺设巾8钢筋网，网格间距30cmX30cm；设置巾22砂浆锚杆，锚杆长3m,间距1.5mX1.5m,梅花型布置，其端头与钢筋网焊接连接。
C20喷射混凝土，厚度为10cm。
三、开始施工的条件及施工准备工作人员：钢筋工、喷混工、开挖工、电工、专业司机，测量工、电焊工、安全防护员及专业技术人员，人员数量按工程实际进行配置。
设备：挖掘机、喷浆机、空压机、凿岩机、自卸车，以上设备性能优良，报验合格满足使用要求。
材料：圆钢，巾22砂浆锚杆，水泥〔P.042.5〕,砂子、碎石、速凝剂、减水剂、水、片石、8号铁丝。
所有主体工程材料均必须试验检验合格后，才干投入施工使用。
四、施工工艺1、锚杆施工锚杆在坡面开挖和初喷混凝土后打设，钻孔时保证孔口坡面整平，使坡面与钻孔方向垂直,采纳人工手持风钻成孔，采纳挤压泵倒退式注浆，灌浆管应插至距孔底5?10cm处,并随水泥砂浆的注入缓慢匀速拨出，灌浆压力不得大于0.4Mpa；灌浆管后应及时插入锚杆杆体，采纳全长粘接锚杆灌浆必须饱满，浆液不满时应及时补灌，人工打入锚杆，安装垫板。
施工技术措施:a孔径要与锚杆直径相匹配。
钻头直径应大于锚杆直径15mm,孔位偏差±10mni,孔深偏差±50mni。
b孔向应按制定方向钻进，垂直岩面；锚杆规格、长度、直径符合制定要求，锚杆杆体除锈除油。
目录一、工程概况 (1)1.1隧道工程概况 (1)1.2隧道地形、地貌 (1)二、人员及机械设备配置 (1)三、隧道洞口开挖施工方案 (2)3.1洞口边、仰坡刷坡 (2)3.2洞口边、仰坡喷锚 (3)3.2.1砂浆锚杆 (4)3.2.2挂设钢筋网 (4)3.2.3喷射混凝土 (5)四、质量保证措施 (6)五、安全保证措施 (7)六、环、水保措施 (10)七、文明施工措施 (10)虎县山隧道洞口边仰坡施工方案一、工程概况1.1 隧道工程概况虎县山隧道为一座分离式双洞单向高速公路长隧道，左线起止桩号ZK13+320-ZK14+113,右线起止桩号总ZK13+305-ZK14+130，单洞累计长1618m/2座，位于南安市仑苍镇境内，隧址区主要以微风化凝灰熔岩为主。
1.2隧道地形、地貌隧道区属剥蚀丘陵地貌，地表植被发育，地形起伏变化大，下缓上陡，天然山坡坡度约10～40°，山脊（顶）陡峭。
隧道轴线最大海拔标高157.1m。
进口段自然坡度15～25°，隧道最大埋深为86m。
隧址区未发现断层构造带与隧道轴线相交，但受区域地质构造的影响，隧区的节理裂隙发育，主要发育有四条节理裂隙密集带，对本隧道的围岩级别有影响。
二、人员及机械设备配置序号项目数量1 技术及管理人员 22 边仰坡防护作业班组14合计16序号设备名称规格型号单位数量1 电动空压机LS-20-150HAC 台 12 喷浆机耿力600 台 23 自卸汽车15T 辆 24 风钻TY-28 台 55 钢筋切断机GJ4-22 台 16 钢筋调直机GT4-4 台 17 电焊机BX1-500 台 1三、隧道洞口开挖施工方案虎县山隧道进口处于地势凹地，已采用回填土反压处理，右线洞口有路基高边坡，需施做边坡防护以确保隧道便道及施工场地的顺通，隧道进口前方K13+080涵洞已施工完毕，为进入隧道的便道打下良好基础。
洞口开挖施工是整体隧道施工的第一项工序，是隧道施工的关键。
