ZW37户外高压真空断路器说明书

ZW7-40.5 户外高压真空断路器产品使用说明书陕西泰开高压开关制造有限公司陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检 测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产 内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六 氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱， 充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服12-40.5KV 户务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

1 概述ZW7-40.5 型户外高压真空断路器采用了独特设计的分体式极柱和高可靠性的操作机构。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

极高的可靠性在整个寿命期间完全免维护具有高机械寿命和电寿命整机体积小，重量轻，便于安装1.1 使用条件周围空气温度：-30 ℃～+60℃；海拔高度：不超过3000 米；风速不超过34m/s ；来自开关设备和控制设备外部的振动或地动是可以忽略的；污秽等级：℃级；储存温度-40 ℃～+85℃。

1.2 技术参数2 断路器结构及工作原理ZW7-40.5 型户外高压真空断路器主要由集成极柱、电流互感器、操动机构及箱体组成。

该型号断路器为小型化设计，外壳采用优质钢箱体。

电流互感器可根据用户需要选择。

ZW7-40.5/ 断路器外形图ZW7-40.5 型户外高压真空断路器与配套的智能控制组合。

可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。

一、概述ZW７-40.5系列40.5KV型户外真空断路器，是我公司联合国内智能实验室及国外专家一起共同开发的具有国际领先技术水平的户外中压开关产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，它不但用于新变电所的建设，而且也适用于老变电所的免维护，智能改造。

二、产品用途及使用条件ZW７-40.5系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用，特别适用于频繁操作的场合。

产品根据使用条件可分为普通型、防污型及高原型。

符合标准：GB1984-2003《交流高压断路器》IEC6227-100《交流高压断路器》GB11022《高压开关设备通用技术条件》GB311.1《高压输变电设备的绝缘配合》DL/T 593《高压开关设备的共用订货技术条件》DL/T 402《交流高压断路器订货技术条件》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下的机械试验》DL403《10～35kV户内高压真空断路器订货技术条件》等标准。

普通型产品条件：周围空气温度：上限+50℃；下限一般地区-45℃；海拔：1000 m；4000m（II及污染区）风压：不超过700Pa（相当于风速34 m/S）地震烈度：不超过9度空气污染程度：Ⅲ级三、产品特点本开关整体采用全封闭概念人性化设计，紧凑美观,安装支架可随用户自由调整高度，便于安装,防护等级可达到IP66。

整体重量只有传统开关的1/3到1/2之间,高度适中，便于运输，整体断路器重量不超过400kg。

机械性能稳定,开关整体径向偏差只有0.08mm。

机构输出使用传动效率高，三相同期性及分合闸特性完美。

产品的机械操作部分，采用目前最新优化改进的CT56型操动机构，机械寿命10000次，高效率的传动使得机构的合闸功只需要普通同类老型开关的85%（如ZW7，ZW30，ZW37开关），使得机械耐久性能更提高了一个等级，可以经受更长时间的考验，基本上实现少维护概念,其耐受高低温零下-50℃至50℃。

ZW7-ZW37A-ZW17- 40.5型户外高压真空断路器用于交流50Hz.电压40.5kV的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。

主要功能
a.采用真空灭弧，开断能力强，电寿命长，机械寿命1000次;
b.结构简单，免维护，不检修周期长;
c.绝缘性能好，防污秽能力强;
d.可配弹簧或电磁操动机构，机械性能可靠，可频繁操作:无火灾和爆炸隐患;
e.内装电流互感器，讲师精度达0.2级。

可实现三相互动保护:
f.内附凝露控制器，能保持断路器在-定的温度、湿度下可靠运行。

使用环境条件
a.周围空气温度:上限+50C，下限-30C;
b.海拔:≤3000m(若需增高海拔，则额定绝缘水平相应提高)，
c.风压:不超过700Pa(相当于风速34m/s)
d.振幅:地震烈度8度;
e.污秽等级: I 级;
f最大日温度差;不超过35C。

ZW7系列户外真空断路器使用说明书陕西泰开高压开关制造有限公司一，ZW7系列40.5KV型户外智能真空断路器，是陕西泰开高压开关制造有限公司开发的具有国际九十年代初水平的户外产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

二，ZW7-40.5型户外高压智能真空断路器，是我公司自主研发的一种综合保护户外智能开关。

它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

三，户外商压交流真空断路器，具有性能安全可靠、维护简便、检修周期长等优点。

由于采用填充新型绝缘材料，达到了灭弧室外侧及瓷套内璧无凝露口互感器置于机构箱内的整体结构，方便了安装。

而且还避免了其他开关的油、气休泄露和毒性问题。

由于该断路器的动、静触头密封在真空灭弧室内，利用真空作为绝缘介质和灭弧介质，因而具备一系列其他类型开关无法比拟的优点。

所以该产品是取代DW多油断路器的理想产品。

本产品的操作机构箱在断路器中部的结构型式为中置式高压真空断路，该型式断路器外形长度尺寸比原断路器减少260mm ，适用于空间位量较小的地方安装。

四，户外真空断路器采用三相共箱的金属外壳或不锈钢外壳，内部采用单相固体复合绝缘结构，既作外绝缘又作受力及支撑作用，真空灭弧室采用外包硅胶套或大爬距陶瓷外壳灭弧室，用于分合闸传动的拉杆，采用大伞群硅胶绝缘，有效地解决了户外真空断路器地外绝缘凝露及抗污秽问题。

五，ZW7-35真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配，可以在100米范围内控制开关的分合；适用于城乡电网地操作和远方控制；除了电池每5年更换一次外，断路器本体基本终身免维护。

1. 概述ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。

断路器符合GB1984-2003《交流高压断路器》IEC62271-100:2001《交流高压断路器》等国家及国际标准。

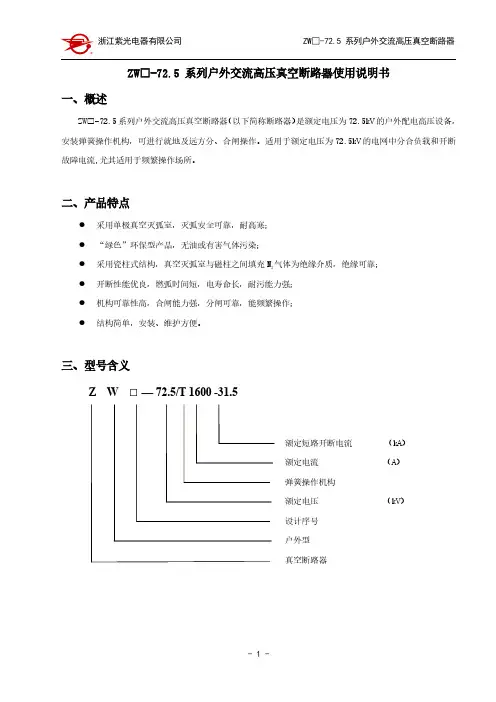

2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。

b) 应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。

c) 海拔: 不超过2000m。

D) 周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。

e) 风速不超过34m/s.f) 来自开关设备和控制设备的振动或地动是可以忽略的。

g) 在二次系统中感应的电磁干扰幅值不超过1.6KV。

3.2 如超出上述正常使用条件，由用户与制造厂协商。

4.技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数5. 结构和工作原理5.1 该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。

弹簧机构及断路器联结的联杆在一个防水的机构箱内。

该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。

5.1.1 断路器灭弧室灭弧室是断路器的主要部件，如图1所示。

断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。

真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。

zw32-40.5 高压断路器技术参数2018年12月20日zw32-40.5 高压断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32-40.5 高压断路器概述1.1 产品型号、名称、规格ZW 32 -40.5 M /630(1250)-20(31.5)额定短路开断电流（KA）额定电流（A）永磁机构额定电压（KV）设计序号户外真空断路器1.2 产品用途及使用范围、使用条件ZW32-40.5 高压断路器（以下简断路器）为额定电压40.5KV，三相交流50HZ 的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。

1. 3 使用的环境条件a. 海拔高度不超过1000 米；b. 周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c. 风速不大于35m/s；d. 无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

2. zw32-40.5 高压断路器结构特征和工作原理2.1 断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。

描述：一、产品概述CHZ7-40.5户外高压真空自动重合器（以下简称重合器）是由真空断路器和重合器控制器配置而成的新型重合器。

微机保护功能具有速断、延时速断、过流三段式保护功能，灵活整定，定时限的快慢特性，用户可设置保护定值和延时。

备用保护值自动切换功能。

冷负荷自动延时功能，重合闸功能最多可设定3次重合闸，自由选择重合次数和不同重合闸间隔。

产品集测量、控制、监测、通讯、远动等多种功能于一体，具有高度集成、灵活配置、友好人机界面的特点，适用于简单或复杂配电系统，无需后台即可实现配电网自动化的基本功能，也可作为有后台系统的配电网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。

可适用于35kV变电站的新建与改造，城农网35kV线路的新建与改造，油田、矿山35kV配电线路，工矿企业35kV开闭和自动化铁路35kV干线等。

二、使用的环境及条件2.1环境温度上限+40℃，下限-30℃(一般地区)，-40℃(高寒地区)；2.2海拔：不超过1000m;2.3风压：不超过700Pa(相当于风速34/m/s)；2.4空气污秽程度：Ⅲ极。

三、重要的技术参数四、智能重合控制器4.1概述ZCW-12系列智能重合控制器是采用现代微电子技术和通讯技术等多种高新技术设计的新型高压交流自动重合器控制装置。

它集保护、测量、控制、监测、通讯、远动等功能于一体，具有集成度高、配置灵活、界面友好等特点。

广泛应用于城网和农网中，它对6-35kV高压架空线路上的柱上开关、分段开关、联络开关等一次设备进行控制操作，实现配电网故障定位、故障隔离和自动快速恢复非故障区域供电。

ZCW-12系列智能重合控制器适用于各类配电系统，无需后台即可实现配电网自动化的基本功能，也可作为后台系统的配网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。

4.2使用环境条件4.2.1工作环境温度范围为-30℃~+70℃(宽温型-40℃~+85℃)。

Z W真空断路器说明书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-1.概述ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。

断路器符合GB1984-2003《交流高压断路器》和IEC62271-100:2001《交流高压断路器》等国家及国际标准。

2.型号及含义3.使用条件3.1正常使用条件a)周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。

b)应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。

c)海拔:不超过2000m。

D)周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。

e)风速不超过34m/s.F)来自开关设备和控制设备的振动或地动是可以忽略的。

g)在二次系统中感应的电磁干扰幅值不超过1.6KV。

3.2如超出上述正常使用条件，由用户与制造厂协商。

上海昌开电器有限公司4.技术参数4.1断路器主要技术参数4.2断路器装配调整参数5.结构和工作原理5.1?该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。

弹簧机构及断路器联结的联杆在一个防水的机构箱内。

该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。

5.1.1?断路器灭弧室灭弧室是断路器的主要部件，如图1所示。

断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。

概述ZW32F-12户外交流高压分界真空断路器是我公司自主研发的一款分界式断路器。

主要由ZW32-12型真空断路器本体、CH40智能分界控制装置及外置电压互感器等三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。

具有故障检测、控制保护及通讯功能。

该断路器能自动判断、检测界内与界外毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

本体开关采用真空灭弧室灭弧、硅橡胶绝缘材料绝缘，主导电回路密封于不锈钢箱体中，整体密封性能优良，具有防爆、防凝露、防污秽，不受外界环境影响的优点，是智能电网控制和保护的户外产品。

产品型号及含义额定短路开断电流（kA)额定电流(A)最高工作电压(kV)分界式设计序号户外真空断路器主要功能特点● 具备三段式过流保护。

能由用户自行设定重合次数，重合间隔时间，复位时间，反时限曲线等参数。

● 具备后加速功能，当开关重合永久性故障时，会加速跳闸且闭锁不得再合闸。

零序接地保护，可根据需要投入/退出，设置电流定值延时时间、闭锁等参数。

● 具备上电延时合闸，掉电延时分闸功能。

环网运行功能，选用于环网运行线路，具有双侧加电不合闸，运行中单侧失电延时合闸功能(可根据用户需要求另配备)。

● 具备远方通信功能，配备通信模块，具有“四遥”功能，可实现光纤及GPRS、GSM等通讯功能。

● 具备事件查询、参数校正等功能，同时具备就近遥控功能，可在不小于30m的距离内进行遥控分、合闸及解锁操作。

012 ZW32F-12户外高压交流分界真空断路器主要技术参数使用环境条件1、环境温度：-40+40℃;2、海拔不超过2000m ，2000以上与用户协商3、风压不超过700Pa (相当于风速34m /s )4、相对温度日平均值不大于95%，月平均值不大于90%；5、空气污秽程Ⅲ级；6、周围空气不应受腐蚀性气体或可燃性气体等明显污染；7、无经常性剧烈振动。

℃高压电器ZW32F-12户外高压交流分界真空断路器013机械特性参数表外形及安装尺寸图1 ZW32F-12外形图014ZW32F-12户外高压交流分界真空断路器1.分合闸操作手柄 3.分合闸指示 4.电压互感器 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.操作机构2.储能手柄订货须知1、订货时应说明产品的型号、名称、数量及额定参数值；2、用户须提供断路器的电流互感器变比；3、用户须提出安装方式，选择相应的紧固附件；4、用户须根据使用要求选择相应的的功能配置；5、注明是否配备GPRS 功能，是否配外置PT （控制电源用）；6、确定控制器的外形结构；高压电器015ZW32F-12户外高压交流分界真空断路器1.分合闸操作手柄 3.分合闸指示 4.电压互感器 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.操作机构2.储能手柄 图2 ZW32-12G 外形图F。

序号 名称单位 数据 123456789 10 11 12 13 14 15额定电压kV12 额定绝缘水平(海拔2000m)1min工频耐压 干试：相间、相对地断口、隔离断口 湿试：对地外绝缘 雷电冲击耐压：相间、相对地断口42／48 34 75／85 额定电流 A 630额定频率Hz 50 额定短路开断电流 kA 16、20额定操作顺序分-0.3s-合分-180s-合分额定短路开断电流开断次数 次 30 额定短路关合电流(峰值)额定峰值耐受电流 40、50额定短时耐受电流 16、20全开断时间 S ＜0.125额定短时持续时间 4 机械寿命10 000额定操作电压及辅助回路额定电压 V 交流或直流220、100过电流脱扣器额定电流 A5表1表2kVkA 次 123456789 10 11 12序号 单位 数据 项目触头开距 mm 9±1触头超行程 +13-0.3平均分闸速度 m/s 1.1±0.3平均合闸速度 0.65±0.15触头合闸弹跳时间 ms≤2 三相分闸同期性 合闸时间 ≤0.1分闸时间(分励脱扣)最高额定操作电压 最低操作电压S ≤0.06 ≤0.08 每相回路直流电阻μΩ ≤150相间中心距离(从灭弧室端测量) 240±2.0动静触头允许磨损累计厚度 3合闸状态额定触头弹簧压力N1 800±2002 000±200mm ≤2m/s 1 用途与适用范围ZW27-12(G)/□-□型户外高压真空断路器(以下简称断路器)综合了目前国内外真空断路器的优点，性能上领先于国内同类产品，是我国在同类产品中处于领先地位的新一代真空断路器。

断路器适用于12kV 及以下交流50Hz 的三相电力系统，作为分、合负荷电流、过载电流及开断短路电流之用。

断路器按GB1984-2003《交流高压断路器》及其相关标准设计、制造与检验。

2 使用环境条件断路器在下列环境条件下正常工作：a)周围空气温度上限+40℃，下限-40℃，最大日温差25K ； b)海拔高度不大于2 000m；c)风压不超过700Pa(相当于风速34m/s)； d)覆冰厚度不超过10mm ；e)空气污秽程度按GB5582规定为Ⅲ级； f)地震烈度不超过8度；g)箱体内部在高湿度及温度骤变时可以凝露。

ＺＷ７-４０.５户外高压真空断路器安装使用说明书1 概述1.1产品型号、名称、规格- 20、25、31.5Z W7- 40.5／12501600额定短路开断电流（KA）额定电流（A）额定电压（kV）设计序号户外真空断路器1.2 产品的主要用途和适用范围ZW7-40.5型户外高压真空断路器适用于最高工作电压为40.5kV 的三相交流（50HZ）电力系统中，它可供工矿企业，发电厂及变电站做保护和控制之用，并适用于各种频繁操作场所。

本断路器符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》；GB1984-89《交流高压断路器》及IEC56《高压交流断路器》和JB3855-1996《3.6-40.5kV户内交流高压真空断路器》的要求。

1.3使用环境条件a)环境温度不高于+40℃，不低于-40℃；b) 海拔高度不超过1000m；c) 空气相对湿度日平均值不大于95%，月平均值不大于90%；d) 地震烈度不超过8度；e) 空气污秽等级：Ⅲ级。

1.4产品外形见图1,传动结构见图22 结构及工作原理2.1 本产品为户外高压真空断路器，总体结构为瓷柱式，由上下瓷套组成，真空灭弧室装在上瓷套中，下瓷套为支柱，保证带电部分对地绝缘，瓷套外有绝缘传动拉杆，三相装在一个共同的底箱上（如图1）。

2.2 操动机构及连杆在机构箱内，机构箱为防水型，为防止箱体内电气控制元件受潮，机构箱内装有加热器。

2.3 本产品可加装电流互感器，每相可四个线圈，其中两个用于测量，两个用于保护，根据用户需要，可安装变比为50～1600/5，准确等级为0.2，0.2S,0.5，10P级的电流互感器。

2.4传动机构，包括绝缘拉杆、拐臂及导杆，调整绝缘拉杆和导杆的长度，可以调整开关的开距和超程。

2.5断路器工作原理2.5.1动作原理操作机构合闸线圈通电时，与机构主轴配钻的拐臂拉动连杆运动，使绝缘杆11（图2）向下运动，带动拐臂5及8绕轴运动，使导杆7向上运动，从而实现合闸动作，同时分闸弹簧储能，当分闸线圈通电时，连杆机构脱扣，分闸弹簧带动各连杆，实现与合闸过程相反的方向运动，实现断路器分闸目的。

1.概述1.1产品型号及名称ZW7-40.5型户外高压真空断路器。

1.2产品用途ZW7-40.5型户外高压真空断路器用于交流50Hz、40.5kV的三相电力系统，作为分、合负荷电流、过载电流及短路电流之用。

1.3该断路器符合国家标准GB1984-2003《交流高压断路器》和国际电工委员会标准IEC56《高压交流断路器》的要求。

1.4断路器的主要特点a．采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；b．结构简单，免维护，不检修周期长；c．绝缘性能好，抗污秽能力强；d．可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；e．内装电流互感器计量精度达0.2级，可实现三相差动保护；f．内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。

1.5断路器使用条件A．周围空气温度上限+40℃下限一般地区-30℃，高寒地区-40℃；B．海拔不超过1000m；C．风压不超过700Pa（相当于风速34m/s）；D．地震烈度不超过8度；E．空气污秽程度I I I级1.6产品外形尺寸见附图。

1.7技术参数见表1表1项目单位参数额定电压kV 40.5额定绝缘水平1min工频耐压干试kV95湿试（对地外绝缘）80 雷压冲击耐压（峰值）185额定电流 A 1250、1600、2000 额定短路开断电流kA 20、25、31.5额定操作顺序分~0.3~合分~180S~合分额定短路开断电流开断次数次20额定短路关合电流（峰值）kA 50、63、80额定峰值耐受电流额定短时耐受电流kA 20、25、31.5额定短路持续时间s 4机械寿命次10000额定操作电压及辅助回路额定电压V 交、直流220、110 动静触头允许磨损厚度mm 3重量kg 8001.8产品调整后技术参数见表2。

表2触头开距mm 20±2触头接触行程mm 4±1平均分闸速度m/s 1.5±0.2平均合闸速度m/s 0.7±0.2触头合闸弹跳时间ms ≤2三相合(分)闸同期性时差ms ≤2合闸时间ms ≤150分闸时间ms ≤60每相回路直流电阻µΩ≤100注:*每相回路直流电阻值不包括电流互感器电阻值。

zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书产品名称zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书公司名称陕西泰开高压开关制造有限公司价格888.00/台规格参数品牌:陕西泰开高压开关厂型号:zw7-40.5-630产地:西安市公司地址西安市未央区新城工业园区26号联系电话029-******** 183********产品详情zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书陕西泰开高压开关制造有限公司ZW7系列40.5KV型户外真空断路器，是我公司开发的具有国际九十年代初水平的户外产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

2产品用途及使用条件ZW7系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：周围空气温度上限+40℃下限一般地区-30℃,高寒地区-40℃海拔：2000 m分压不超过700Pa（相当于风速34 m/S）地震烈度，不超过8度空气污染程度Ⅲ级注：防污型使用环境为空气污秽程度Ⅳ级；高原型使用环境为海拔4000m以下。

产品结构和工作原理该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。

机构和与断路器联接的连杆在一个防水的箱体内。

如图2所示。

断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。

输出轴的转动带动实现灭弧室动触头进行，分合动作。

见下图32.1产品主要部件的结构简述该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。

ZW7-40.5户外高压真空断路器产品使用说明书陕西泰开高压开关制造有限公司陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

1 概述ZW7-40.5型户外高压真空断路器采用了独特设计的分体式极柱和高可靠性的操作机构。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过3000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：℃级；☐储存温度-40℃～+85℃。

1.2 技术参数2 断路器结构及工作原理ZW7-40.5型户外高压真空断路器主要由集成极柱、电流互感器、操动机构及箱体组成。

该型号断路器为小型化设计，外壳采用优质钢箱体。

电流互感器可根据用户需要选择。

ZW7-40.5/断路器外形图ZW7-40.5型户外高压真空断路器与配套的智能控制组合。

可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。
