zw32-24户外高压真空断路器技术详细参数

1. 概述ZW32-12 系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。

ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

3.3 如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数4.3 CTB弹簧操动机构主要技术参数4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。

5.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。

操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。

zw32断路器技术参数2014年4月12日zw32断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32断路器概述1.1产品型号、名称、规格ZW 32 -12 M /400(630)-16(20)1.2产品用途及使用范围、使用条件ZW32-12 M型zw32断路器（以下简断路器）为额定电压12KV，三相交流50HZ的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。

1.3使用的环境条件a.海拔高度不超过1000米；b.周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c.风速不大于35m/s；d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

2.zw32断路器结构特征和工作原理2.1断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。

外形结构及安装尺寸见图一。

2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。

2.1.2断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能。

ZW32-20新型户外智能型高压永磁真空断路器技术规范书1.概述ZW32-12/M型永磁真空断路器采用了独特设计的永磁机构和高可靠性的智能控制器构成。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。

◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装◆具有标准继电保护和快速自动重合闸功能1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过3000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：Ⅳ级；☐储存温度-40℃～+85℃。

1.2 技术参数断路器的主要技术参数序号项目单位数值1 额定电压kV 122 额定电流 A 6303 额定频率Hz 50或604 工频耐压1min（湿）（干）kV 30 42/49相间、对地/断口5 雷电冲击耐受电流（峰值）kV 75/85相间、对地/断口6 额定短路开断电流kA 207 额定短路关合电流（峰值）kA 508 额定峰值耐受电流kA 509 4S短时耐受电流kA 2010 额定操作循环分－0.1s－合分－3s－合分-6s合分-60s恢复11 额定短路电流开断次数次3012 机械寿命次3000013 永磁机构控制电压V DC22014 二次回路1min工频耐压KV 2断路器的主要机械参数序号参数名称单位数据1 触头开距 mm 9±12 触头超行程 mm 2.5±0.53 分闸速度 m/s 1±0.24 合闸速度 m/s 0.6±0.25 触头合闸弹跳时间 ms ≤26 相间中心距离 mm 340±1.57 三相分合闸不同期性 ms ≤28 各相导电回路电阻 μΩ ＜809 合闸时间 ms 25～45 10 分闸时间 ms 20～45 11重量Kg约90控制器主要技术指标2 断路器结构及工作原理ZW32-12/M 型真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及电 磁 兼 容 特 性绝缘电阻 ≥10M Ω 绝缘强度2.5kV电压突降和中断 100%、0.5s IEC 1000-4-1 高频干扰串模 1.5kVP IEC 60870-2-2：1996 共模2.5kVP IEC 60870-2-2：1996 瞬变脉冲群 4.0kVP ，1min IEC 60870-2-2：1996 浪涌干扰 4.0kVP ，1min IEC 60870-2-2：1996 静电放电 8kV IEC 60870-2-2：1996 工频磁场 100A/m IEC 1000-4-8 阻尼震荡 100A/m IEC 1000-4-8 冲击电压 5kV ，1.2/50μs IEC 60870-2-2：1996 电 源 工作电源 AC220V 或100V 功耗 ≤10W 频率 50Hz 或60Hz 额 定 值电流互感器 5A ，功耗<1.0VA/相 电压互感器 220V ，功耗<0.5VA/相 频率 50Hz 或60Hz保护性能参数 速断保护范围 (20%～2000%)ⅹIn 连续可调，分辨率0.01A 过流保护范围(20%～2000%)ⅹIn 连续可调，分辨率0.01A 过流保护延时0s ～99.99s 连续可调，分辨率0.01s 重合闸次数 0～3次 可自由设置重合次数 重合闸间隔0s ～999.9s 连续可调，分辨率0.1s 防护等级 不锈钢304户外壳体 不低于IP54 平均无故障时间 MTBF不低于80,000h箱体组成。

户外高压真空断路器技术要求
一、工作环境：
1.周围空气温度：-30℃—40℃
2.风压：700Pa
二、供货范围
序号名称规格型号数量备注
1 户外高压真空断路器ZW32-12P/30 2台
三、主要要求：
1.型号：ZW32-12P/30
2.额定电压：6kV
3.额定电流：30A
4.额定频率：50Hz
5.额定短路开断电流：20kA
6.额定短路关合电流：50kA
7.额定峰值耐受电流：50kA
8.额定短时（4s）耐受电流：20kA
9.额定短路持续时间：4s
10.机械寿命：10000次
11.具有机械连锁功能
三、其它要求：
有出厂合格证、说明书、试验报告及配件清单等
四、到货地点及交货时间
由矿方指定交货地点
四、建议推荐生产厂家：
审核人签字（加盖部门公章）
年月日。

ZW32-12型户外高压干式真空断路器上海巨广电气有限公司1.概述1.1产品型号及名称ZW32-12型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。

在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。

可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。

;户外柱上高压永磁真空断路器ZW32-12带隔离刀闸通用技术参数及要求主要技术参数
智能控制器技术要求：
1、集成控制、监视、信号、测量、事件记录、故障判断、保护等多种功能;执行和操作机构简单..
2、操作面板配有LED指示;直观反映设备运行信息以及各保护动作状态；
操作面板配有合、分闸操作按键;手动复归按键;方便操作开关合分；
操作面板配有液晶以及功能按键;可方便修改各保护定值;并查看各种状态和测量值.. 3、完善的保护功能
电流速断保护
限时电流速断保护
定时限过流保护
反时限保护段
自动重合闸保护重合闸闭锁;重合闸后加速;多达三次重合闸
手合加速段保护
冷负荷启动保护：防励磁涌流保护
零序电流保护
配备备用电源;两组电源开关、一组电池激活按钮、一组电源插座盘
4、具有外部跳闸功能用于磁卡表控制
5、配备遥控器
其他技术要求：
1、开关控制器等全部使用不锈钢外壳;全部符合国家及行业技术规范
2、12-15米杆通用开关L63*6单杆安装架构、控制器安装架构
3、操作灵活、方便：电动储能;电动分合;同时具有手动储能;手动分合;并能近距离或远距离操作..
4、10米控制电缆;航空插头
5、带高压刀闸：10kV;1250A
6、带PT电源..。

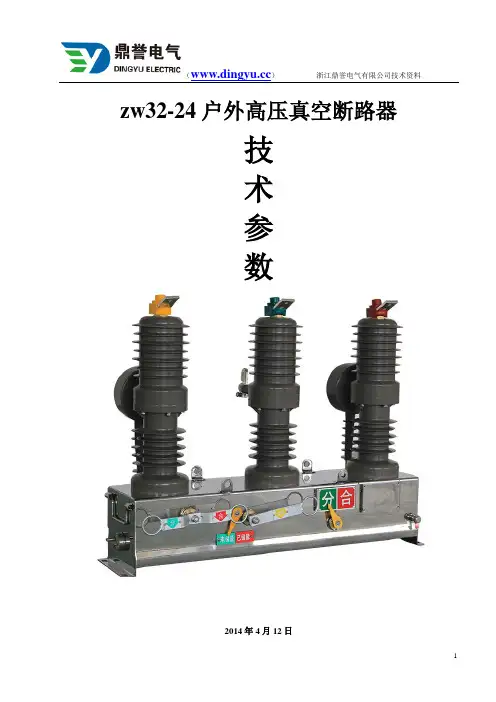

zw32-24户外高压真空断路器技术参数2014年4月12日zw32-24户外高压真空断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32-24户外高压真空断路器概述1.1产品型号、名称、规格ZW 32 -12 M /400(630)-16(20)1.2产品用途及使用范围、使用条件ZW32-12 M型zw32-24户外高压真空断路器（以下简断路器）为额定电压12KV，三相交流50HZ的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。

1.3使用的环境条件a.海拔高度不超过1000米；b.周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c.风速不大于35m/s；d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

2.zw32-24户外高压真空断路器结构特征和工作原理2.1断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。

外形结构及安装尺寸见图一。

2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
