陕西泰开高压开关制造有限公司35KV高压真空断路器是断路器的一种常用类型，可以在规
定时间内承载和开断异常回路条件下的开关装置。

高压真空断路器具有使用灵活、结构简单、维护简便、使用寿命长等优点，在多个行业中都有一定的应用。

二、35KV高压真空断路器选型一般原则：
1、为保证高压真空断路器在正常运行、检修、短路和过电压情况下的安全，高压真空断路
器应按下列条件选择
a、按正常工作条件包括电压、电流、频率、机械荷载等选择；
b、按短路条件包括短时耐受电流、峰值耐受电流、关合和开断电流等选择；
c、按环境条件包括温度、湿度、海拔、地震等选择；
d、按承受过电压能力包括绝缘水平等选择；
e、按各类高压电器的不同特点包括开关的操作性能、熔断器的保护特性配合、互感器的负荷及准确等级等选择。

2.按正常工作条件选择高压真空断路器
a、按工作电压选择选用的高压真空断路器，其额定电压应符合所在回路的系统标称电压，其允许工作电压Umax不应小于所在回路的运行电压Uy，即Um ax≥Uy；
b、按工作电流选择高压真空断路器的额定电流In不应小于该回路在各种可能运行方式下的持续工作电流Ig，即In≥Ig。

3.按短路稳定条件选择高压真空断路器；
a、短路稳定性校验的一般要求；
b、短路电流的热效应；
c、短路稳定性校验。

4.按环境条件选择高压真空断路器：
a、选择电器的环境温度；
b、选择电器的环境湿度；
c、高海拔对高压电器的影响；
d、地震对高压电器的影响。

三、产品实物图：
四、产品现场图：。

35千伏ZW30-40.5型户外真空断路器击穿爆炸分析及预防摘要：对某变电站35千伏断路器由于电压升高造成击穿爆炸情况进行分析，制造厂家规定断路器SF6气体水分含量不高于500ppm为合格,但出厂值为440ppm，明显偏低，长期运行后断路器内绝缘气体水分含量高使断路器绝缘下降，是此次故障发生的主要原因，通过制造厂提高设备制造标准，定期进行检测维修完全能够防止此类故障的发生。

关键词：断路器击穿分析预防引言断合电流很大时气体将被击穿产生电弧，造成过热和放电对设备和人身安全构成威胁。

断路器由于自身带有灭弧室能够承受大电流冲击，是一种断合短路电流和严重过载电流的电气设备。

根据灭弧室内灭弧介质的不同，断路器分为油断路器、真空断路器、SF6断路器等。

真空断路器灭弧室利用真空环境熄灭电弧。

其本体内部完全密封充满SF6绝缘气体，做为绝缘介质将断路器内部带电体和外壳隔离，而绝缘气体的稳定性直接影响其内部绝缘性能。

一、原因分析35千伏变电站35千伏母线C相接地为零，A、B相电压升高为35千伏线电压，某35千伏出线断路器A、B相绝缘击穿爆炸。

从现场实际查看35千伏母线C相接地故障，非故障相A、B电压升高。

由于35千伏母线C相电压降低，故35千伏某断路器C相绝缘没有严重损伤，外观基本完好，A、B相柱体由于爆炸则完全从断路器本体脱离。

按照国家及电力行业标准，中性点非直接接地系统发生单相接地故障允许继续运行。

35千伏电网发生接地属于频发故障，无法完全避免，电气设备的绝缘是按线电压设计，能够承受单相接地造成的电压升高。

发生绝缘严重损坏的设备，设备绝缘存在薄弱环节。

1、某35千伏断路器绝缘存在薄弱点如下：⑴先天不足该断路器由于机械回路故障曾返厂大修，投入运行时间不长。

型号为ZW30-40.5型真空断路器，采用真空灭弧室，断路器内部主绝缘为SF6气体。

额定SF6气体压力0.2MPa，压力低于0.15MPa时需要充气。

故障前 35千伏断路器气压为0.17MPa。

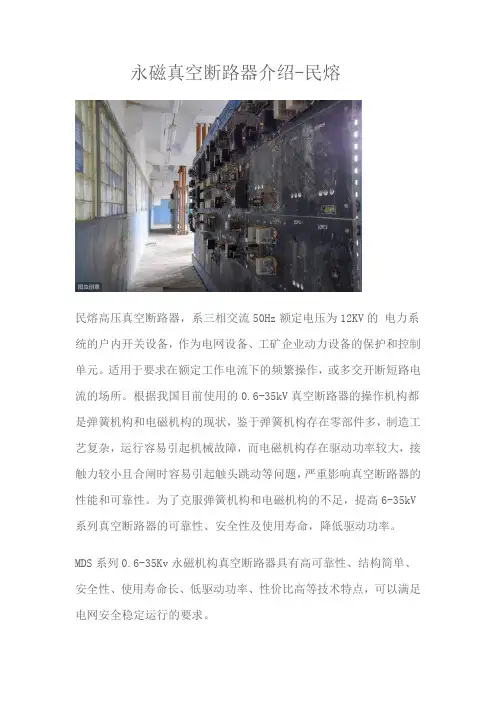

永磁真空断路器介绍-民熔民熔高压真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

根据我国目前使用的0.6-35kV真空断路器的操作机构都是弹簧机构和电磁机构的现状，鉴于弹簧机构存在零部件多，制造工艺复杂，运行容易引起机械故障，而电磁机构存在驱动功率较大，接触力较小且合闸时容易引起触头跳动等问题，严重影响真空断路器的性能和可靠性。

为了克服弹簧机构和电磁机构的不足，提高6-35kV 系列真空断路器的可靠性、安全性及使用寿命，降低驱动功率。

MDS系列0.6-35Kv永磁机构真空断路器具有高可靠性、结构简单、安全性、使用寿命长、低驱动功率、性价比高等技术特点，可以满足电网安全稳定运行的要求。

永磁机构是一种用于中压真空断路器的永磁保持，电子控制的电磁操作机构，与断路器使用的传统弹簧机构和电磁机构相比，永磁机构采用了一种全新的工作原理和结构，工作时主要运动部件极少，无需机构脱、锁扣装置，故障源少，具有较高的可靠性，因而已成为开关制造企业与电网企业及高新重工企业关注的热点，具有非常广阔的市场前景。

克服传统弹簧机构和电磁机构的不足，将永久磁铁应用于操动机构中，使真空断路器分、合闸位置的保持通过永久磁铁实现，取代传统的锁扣装置。

这种磁力机构具有永久磁铁和分闸、合闸控制线圈，这种机构的特点是：（1）永久磁铁与分闸、合闸控制线圈结合，解决了合闸时需要大功率能量的问题。

（2）真空灭弧室的动触头靠永久磁铁产生的力通过拐臂、绝缘拉杆使其保持在合闸、分闸位置上，取代传统的机械锁扣方式，机械结构大为简化，仅有几个活动部件，零件总数约为50件左右，耗材少，节能且成本低。

（3）操动机构无需机械锁扣和辅助电器，机械动作的可靠性大大提高，能够实现免维护，节省维修费用。

（4）真空断路器采用永磁操动机构，永磁力可保证100年不消失，该机构寿命高达10万次，以电磁力进行分合闸操作，以永磁力进行双稳态保持，简化了传动链，降低了能耗和噪音。

1. 概述ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大、安全可靠、可频繁操作、少维护等优点；也可用于联络断路器、切空载长线用开合电容器组的场合。

断路器符合GB1984-2003《交流高压断路器》IEC62271-100:2001《交流高压断路器》等国家及国际标准。

2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃。

b) 应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。

c) 海拔: 不超过2000m。

D) 周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。

e) 风速不超过34m/s.f) 来自开关设备和控制设备的振动或地动是可以忽略的。

g) 在二次系统中感应的电磁干扰幅值不超过1.6KV。

3.2 如超出上述正常使用条件，由用户与制造厂协商。

4.技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数5. 结构和工作原理5.1 该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。

弹簧机构及断路器联结的联杆在一个防水的机构箱内。

该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。

5.1.1 断路器灭弧室灭弧室是断路器的主要部件，如图1所示。

断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。

真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。

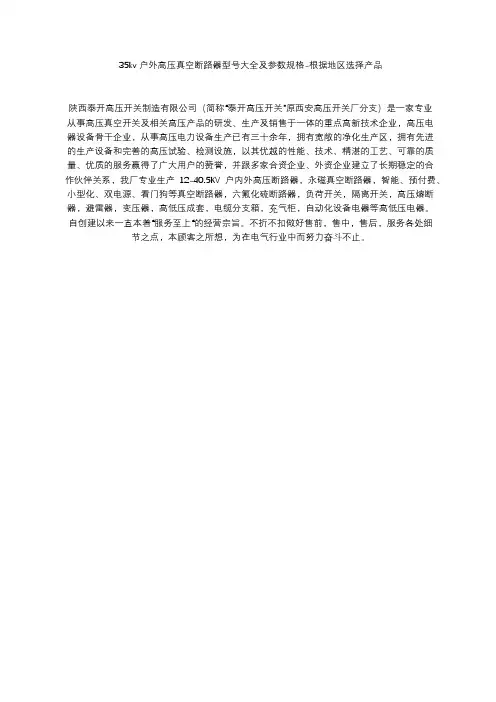

35kv户外高压真空断路器型号大全及参数规格-根据地区选择产品陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

ZW7-40.5系列户外高压交流真空断路器(以下简称“断路器”)是三相交流50Hz的户外高压开关设备；配用CT19BW型弹簧操动机构或CD型电磁操动机构，适用于35kV输配电系统的控制和保护；本产品具用开断能力大，安全可靠，可频繁操作，少维护等优点；也可用于联络断路器，切空载长线用开合电容器组的场合。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠本文将会介绍关于民熔隔离开关的学习手册，感觉这篇文章对你有帮助的话，可以关注下小编民熔35KV户外隔离开关GW4-35/630A系列轻操作力矩免维护型户外交流高压隔离开关是用于铁路自闭、贯通供电远动系统及铁道站场供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。

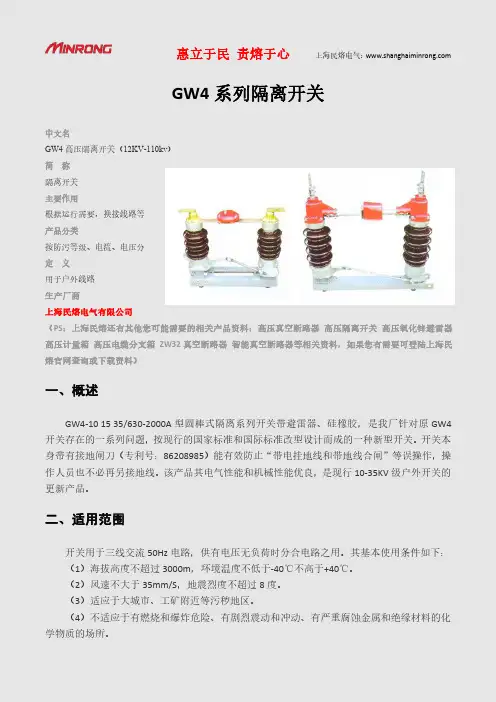

隔离开关GW4-35系列轻操作力矩型免维护户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。

用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

二、民熔35KV户外隔离开关使用环境条件3.1 海拔高度不超过3000m;3.2 环境温度—30℃～ 40℃;3.3 风速不大于35m／s；3.4 地震烈度不超过8度;3.5 覆冰厚度不大于lOmm;3.6 适用于无严重烟灰、易燃物质、爆炸危险化学腐蚀及剧烈振动的场所;3.7 适用Ⅲ级及以下污秽地区(如用户有特殊要求，可特殊设计;3.8 不适用于非水平安装场所。

三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。

2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。

3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。

4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。

隔离开关1. 产品概述(H)GW9-35 系列户外单极交流高压隔离开关适用于三相交流50Hz、额定电压35KV 及以下高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。

开关的额定电流有：200、400、630和1000A。

它们皆有底座支柱绝缘子，导电部分和机构部分组成。

采用闸刀式结构合闸达到切断和闭合线路。

每相闸刀由两片导电片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力。

开关分合闸时用绝缘操作机构可以进行合闸运动。

闸刀有自锁装置。

2. 环境条件1、安装地点: 户外2、环境温度:最高+40℃,最低-40℃(abb-15)；最大日温差不超过25K3、海拔高度:普通型不超过2000m，高原型不超过4000m；4、风速: 不超过34m/S(相当于700Pa)；5、覆冰厚度: 不超过10mm；6、地震烈度: 不超过8度；7、日光辐射: 1000W/m28、安装场所应无严重影响开头绝缘和导电能力的气体，蒸汽，化学性质沉积、盐雾、灰尘垢污、及其他爆炸性、浸蚀介质；安装场所应无频繁的剧烈振动。

3. 型号含义(H) G W 9 -35 W / 20 -4004s热稳定电流KA额定电流A“W”为防污染型“G”为高原型额定电压KV设计序号户外安装隔离开关硅橡胶棒支柱绝缘子，未标(H)则为电瓷棒形支柱绝缘子4. 技术参数序号项目单位参数1、额定电压 KV 35-40.52 、额定频率 Hz 50-603 、额定电流 A 200 400 630 10004 、10s热稳定电流(有效值) KA5 10 14 205 、4s热稳定电流(有效值) KA 6.3 12.5 20 31.56 、动稳定电流(峰值) KA 16 31.5 50 807 、1min工频耐压湿试 KV 80干试: 相对地/断口间 95/1208 、雷电冲击耐受电压(峰值)相对地/断口间 185/220序号额定电流A 单位接触压力1 、200 N 314-3532 、400 314-3533 、630 333-3724 、1000 490-5885. 安装、使用与调整1) 清理零件上的灰尘、污物，并仔细擦除支柱绝缘子的表面，擦洗接地螺钉的接线表面。

ZW32-24KV/630户外高压真空断路器
中文名
ZW32-24户外高压真空断路器
类型
户外产品
特点
防腐蚀性，防盐雾性，抗环境性能
作用
控制电流
我司同时生产
户内外10kv-12kv-24kv-35kv真空断路器
详细资料欢迎登陆上海民熔官网查询下载
一、概述
ZW□—24(27)kV户外交流高压真空断路器(以下简称断路器)是额定电压为24kV，50Hz三相交流的户外配电设备。

主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。

二、型号含义
三、主要技术参数
四、主要机械参数
五、外形及安装尺寸
六、订购须知
l、产品名称、型号、额定电流、额定电压、额定开断电流；
2、额定操作电压及储能电动机额定电压；
3、所配电流互感器电流比及准确级次；
4、箱体外壳的材质及颜色；
5、若有其他特殊要求，订货时协商。

真空断路器的故障实例分析-民熔1 故障的发现2007年4月8日9时10分，始兴供电局一座110kV综自化变电站在交接班例行巡视设备时，发现35kV321真空断路器发出断断续续的“吱吱”异常声响，经过进一步观察，确认是C相发出该响声。

值班职员用红外线测温仪检查C相电气连接点、TA及断路器本体，温度约16.5℃左右，均为环境温度，外观检查该断路器没发现其他异常。

后将321真空断路器从电网中解列退出运行，同时通知工程技术职员到现场进行查测，以保证最短时间内处理故障，恢复正常供电方式。

2 故障的分析2.1外观检查和真空度试验该真空断路器型号为ZW7-40.5，内置LZZBJ4-35电流互感器，2005年6月投进运行。

我们首先对该真空断路器进行了尽缘电阻、真空度、接触电阻的测试，结果表明，真空断路器的真空灭弧室、下端尽缘套管、内置电流互感器尽缘电阻良好，而且真空度、接触电阻也合格。

从红外线测温仪检测的结果可以看出，一次电气连接点接触良好，没有发热现象。

我们继续对断路器的尽缘拉杆、水平拉杆、箱体进行检查，没有发现断裂、锈蚀、放电、断销、异物或者零部件脱落的情况，固定连接部分元件没有松动，尽缘亦无破损、污损，密封胶圈未老化，电流互感器铁芯的硅钢片螺丝也上得很紧。

真空断路器发出断断续续的“吱吱”异常声响是否是电流互感器二次回路开路，或者连接线松动所致？对该断路器进行多次手动分合闸操纵试验，自由脱扣试验，电动分合闸操纵试验，断路器没发现异常，该断路器的弹簧储能操纵机构和机械传动系统应该不存在题目。

2.2加压试验为了确切找出真空断路器C相发出异常响声的具体位置，遵循不扩大设备的损伤范围、不加剧设备破坏程度的原则，在该断路器分闸的情况下进行单相分段施加额定电压22.5kV试验，没有发现异常响声。

为了更真实反映故障，尽快找出发出异常响声的具体位置，对断路器进行空载送电（即只合上母线侧隔离开关和断路器），约4min后C 相终于出现了断断续续的“吱吱”放电声，具体发出声音的部位在下端尽缘套管和电流互感器之间，箱体内的电流互感器响声尤为明显，而且随着时间的推移放电声越来越大，似乎感觉随时都有发生击穿的可能。

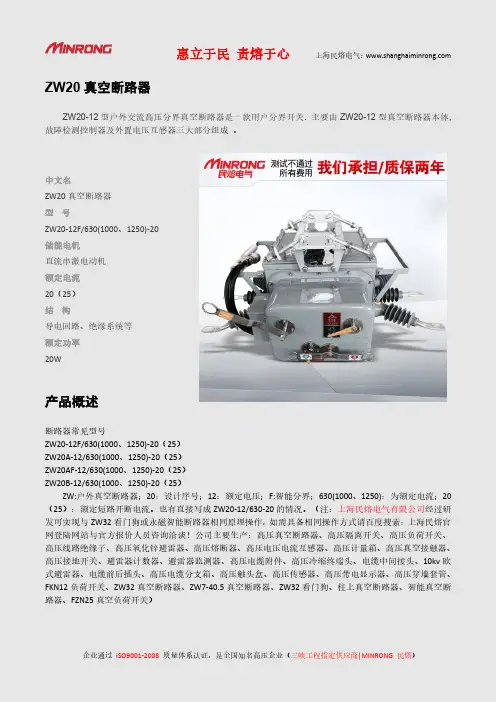

户外永磁智能真空断路器厂家报价-民熔中文名智能真空断路器简称真空开关主要作用根据运行需要产品分类户内、户外生产厂商上海民熔电气有限公司（PS：上海民熔还有其他您可能需要的相关产品资料：ZW32智能真空断路器（看门狗）、ZW32永磁真空断路器、ZW20、ZW8、ZW10、ZW7、VS1、ZN28等其他型号真空断路器，户内外隔离开关、避雷器、高压电缆分支箱，详情可登陆上海民熔官网查询）常用断路器型号标牌ZW32断路器基本参数1.概述1.1产品型号及名称ZW32-12/630-20型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。

在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。

可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

智能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

真空断路器具体解读-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

高压断路器的型号一共有7个部分组成，各部分的含义如下所示：1.表示断路器类型，用字母表示；Z：真空断路器、L：六氟化硫断流器、S：少油断路器、D：多油断路器；2用字母表示装配地点；N：室内型，W：室外型；3。

表示设计的流水号，用数字表示；四个。

代表额定电压（单位：kV，kV）；五个。

附加工作特性，用字母表示；G改进型；F：相分离；六点。

表示额定电流（单位a）；七点。

表示测量的分功率（MVA）或主电流（KA）；例如，高压开关型号为：zn10-10/300-750，即内部真空断路器，结构序列号为10，额定电压为10kV，额定电流为300A，额定容量为750mva。

主要技术参数1标称电压：指断路器所承载的正常工作电压can额定电压指净电压。

国家规定为：10kV、35kV、60kV、110KV、220kV、330kV和500kV。

2最大工作电压：考虑到传输线的电压降，网络末端总线的标称电压高于接收器端部总线的标称电压，因此开关可以在高于标称电压的情况下长期工作。

因此，开关的最大工作电压在额定电压220kV及以下最高工作电压1.15以下设备的国家标准为：额定电压。

330kV是规定的1.1倍。

3额定电流：指电源开关能长时间通过的工作电流，如铭牌所示。

4。

额定制动电流：额定电压下开关可靠切断的最大电流它可以。

用作电流它是显示电源开关的制动能力。

5。

合闸时间：带操动机构的开关，从合闸信号发出（即合闸线圈加电压）到接通开关所需的时间在一般来说，关门时间比开门时间长。

6。

分闸时间：是指从触发信号发出（触发线圈带电压运行）到该时间所需的全部时间，断路器断开，三相电弧完全熄灭；是。

在一般来说，开启时间在0.03秒到0.12秒之间。

RXWO、RW10、RW9、RWJ-35KV/0.5-25A户外高压熔断器一、概述熔断器由熔体管、瓷套、紧固法兰、横行支柱绝缘子和接线端组成。

用压装的方法将两端的接线端帽和熔体管固定在瓷套内，然后用坚固法兰把瓷套固定在棒形支柱绝缘子上。

熔体管采用含氧化硅较高的照料作灭弧介质，应用小直径的金属线做熔丝。

当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈游离，迅速把电弧熄灭。

所以，这种熔断器性能良好，开断容量大。

高压熔断器适用于输电线路与电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一种电器。

高压熔断器适用于海拔1000米下，环境温度不高于+40℃，不低于-40℃使用，不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。

二、用途及使用范围该熔断器为户外装置，适用于交流50Hz。

额定电压为35KV。

额定电流为0.5及2、3、5、7.5、10A，适用于保护户外35KV电压互感器和电力线路之过载及短路故障。

三、结构及安装尺寸四、技术参数型号额定电压Kv额定电流A断路器容量（三相）（兆伏安）熔断电流A切断最大短路电流Kv过电压倍数不超过重量kg备注RXWO-35/0.5RW10-35/0.5350.2、0.5、110000.6~1.8142.5倍工作电压23保护电压互感器RXWO-35/222003~4电力线五、安装须知1.熔断器允许水平或垂直装置。

2.该熔断器代替了RW2-35高压熔断器及XJ-35限流电阻器，因此安装时要注意熔体管的数据与线路的使用电压和额定电流不符时，不得接入线路使用。

3.熔断管熔断后，用户可自行更换，将接线帽拆开，更换同样规格和性能要求的熔体管，调换手续如下：（1）先旋出任何一端接线帽螺丝。

（2）打开接线帽，取出压缩弹簧及已熔断管。

（3）另换新熔管，加上压缩弹簧旋紧接线帽螺即可。

户内外真空断路器厂家厂家：上海民熔电气有限公司验收：三峡水电站（永善分部全国第四大电站）技术支持：民熔技术工程师检测：三峡工程队-供电局验收部主任验收结果：所有断路器、避雷器、电缆冷热缩、10KV隔离开关等产品全部一次性通过实验，次日全部安装完成送电！1.概述1.1产品型号及名称ZW32-12/630-20型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。

在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。

可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

智能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

真空断路器的原理与维修民熔民熔真空断路器工作原理与其他断路器相比之是灭弧介质不同罢了，真空不存在导电介质，使电弧快速熄灭，因此该断路器的动静触头之间的间距很小。

该断路器一般用于电压等级相对低的厂用电配置中！随着电力系统的迅猛发展，10kV 真空断路器在我国已经大批量地生产和使用。

对于检修人员来说，提高对真空断路器的认识，加强维护保养，使其安全运行，成了一个迫在眉睫的问题。

本文以ZW27—12为例，简要说明真空断路器的原理与维修。

一、真空的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。

真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6 气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。

电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。

抗拉强度和熔点越高，电极在真空下的绝缘强度越高。

实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4 托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。

二、真空中电弧的形成与熄灭真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。

同时，开断电流的大小不同，电弧表现的特点也不同。

我们一般把它分为小电流真空电弧和大电流真空电弧。

1、小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。

同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。

zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书产品名称zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书公司名称陕西泰开高压开关制造有限公司价格888.00/台规格参数品牌:陕西泰开高压开关厂型号:zw7-40.5-630产地:西安市公司地址西安市未央区新城工业园区26号联系电话029-******** 183********产品详情zw7真空断路器说明书-zw7-40.5高压35kv真空断路器系列安装详细说明书陕西泰开高压开关制造有限公司ZW7系列40.5KV型户外真空断路器，是我公司开发的具有国际九十年代初水平的户外产品。

它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

2产品用途及使用条件ZW7系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：周围空气温度上限+40℃下限一般地区-30℃,高寒地区-40℃海拔：2000 m分压不超过700Pa（相当于风速34 m/S）地震烈度，不超过8度空气污染程度Ⅲ级注：防污型使用环境为空气污秽程度Ⅳ级；高原型使用环境为海拔4000m以下。

产品结构和工作原理该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。

机构和与断路器联接的连杆在一个防水的箱体内。

如图2所示。

断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。

输出轴的转动带动实现灭弧室动触头进行，分合动作。

见下图32.1产品主要部件的结构简述该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。

Z W 32 - 24630/- 25额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户外真空断路器概述产品型号及其含义ZW32-24户外高压交流真空断路器是额定电压24kV，50Hz的户外配电设备。

是我集团公司根据我国电力系统远景规划及有关标准自行开发研制的开关设备，各项性能指标完全符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》中规定要求。

具有开断和关合线路中的负荷电流、过载电流及短路电流的能力。

适用于变电站、工矿企业配电系统中作保护和控制设备，也适用于农村电网及频繁操作的场所。

三相交流● 采用三相支柱式结构，具有开断性能稳定，无燃烧和爆炸危险、免维护、体积小、重量轻、使用寿命长。

● 采用全密封结构，真空灭弧室系统、操作系统全封闭在密封性能好的箱体中，有助于提高防潮、防凝露，特别适合于严寒或潮湿的环境中。

● 三相支柱及电流互感器采用进口高性能户外环氧树脂固体绝缘，具有耐高低温、耐紫外线、抗老化的特点。

● 小型化弹簧操作机构，分合闸能耗低，直动式传动方式，整机零部件少可靠性高。

● 断路器的分合闸操作可以手动也可电动操作，配置智能控制器，可满足电网自动化功能。

主要功能特点断路器主要技术参数ZW32-24户外高压交流真空断路器0662-φ12外形尺寸与安装尺寸1、下出线2、电流互感器3、上进线4、绝缘支柱5、真空灭弧室6、 导电夹7、软连接 8、绝缘拉杆 9、操作机构10、箱体1、额定电压、额定电流；2、电流互感器变比；3、外壳采用不锈钢，还是普通钢板。

4、操作方式：电动或手动；订货须知ZW32-24户外高压交流真空断路器067。
