高压真空断路器的作用与图片

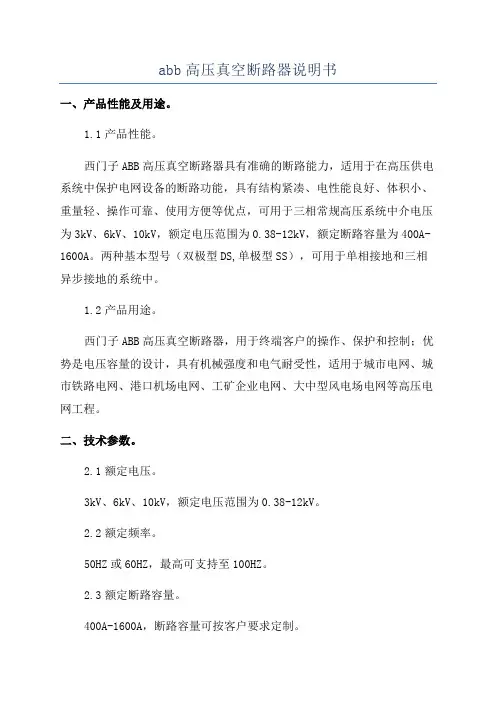

abb高压真空断路器说明书
一、产品性能及用途。

1.1产品性能。

西门子ABB高压真空断路器具有准确的断路能力，适用于在高压供电系统中保护电网设备的断路功能，具有结构紧凑、电性能良好、体积小、重量轻、操作可靠、使用方便等优点，可用于三相常规高压系统中介电压为3kV、6kV、10kV，额定电压范围为0.38-12kV，额定断路容量为400A-1600A。

两种基本型号（双极型DS,单极型SS），可用于单相接地和三相异步接地的系统中。

1.2产品用途。

西门子ABB高压真空断路器，用于终端客户的操作、保护和控制；优势是电压容量的设计，具有机械强度和电气耐受性，适用于城市电网、城市铁路电网、港口机场电网、工矿企业电网、大中型风电场电网等高压电网工程。

二、技术参数。

2.1额定电压。

3kV、6kV、10kV，额定电压范围为0.38-12kV。

2.2额定频率。

50HZ或60HZ，最高可支持至100HZ。

2.3额定断路容量。

400A-1600A，断路容量可按客户要求定制。

2.4额定电流。

400A-1600A，电流可按客户要求定制。

2.5额定接触阻抗。

0.22μ~100μ，接触阻抗可按客户要求定制。

2.6工作温度。

-30℃~+60℃，可根据客户要求进行调整。

2.7绝缘强度。

50kV/min，可按客户要求定制。

2.8抗冲击强度。

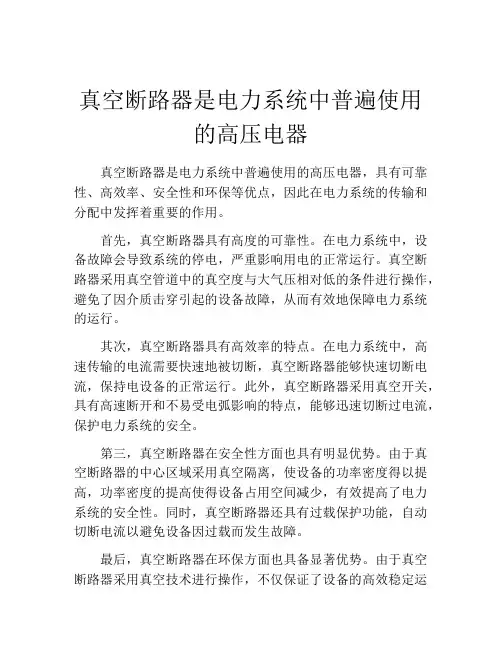

真空断路器是电力系统中普遍使用
的高压电器
真空断路器是电力系统中普遍使用的高压电器，具有可靠性、高效率、安全性和环保等优点，因此在电力系统的传输和分配中发挥着重要的作用。

首先，真空断路器具有高度的可靠性。

在电力系统中，设备故障会导致系统的停电，严重影响用电的正常运行。

真空断路器采用真空管道中的真空度与大气压相对低的条件进行操作，避免了因介质击穿引起的设备故障，从而有效地保障电力系统的运行。

其次，真空断路器具有高效率的特点。

在电力系统中，高速传输的电流需要快速地被切断，真空断路器能够快速切断电流，保持电设备的正常运行。

此外，真空断路器采用真空开关，具有高速断开和不易受电弧影响的特点，能够迅速切断过电流，保护电力系统的安全。

第三，真空断路器在安全性方面也具有明显优势。

由于真空断路器的中心区域采用真空隔离，使设备的功率密度得以提高，功率密度的提高使得设备占用空间减少，有效提高了电力系统的安全性。

同时，真空断路器还具有过载保护功能，自动切断电流以避免设备因过载而发生故障。

最后，真空断路器在环保方面也具备显著优势。

由于真空断路器采用真空技术进行操作，不仅保证了设备的高效稳定运
行，还能够减少环境污染和能源浪费。

相比于其他断路器，真空断路器具有更好的环境友好性能，对保护地球的自然环境产生了积极的影响。

总之，真空断路器作为电力系统中普遍使用的高压电器，不仅具有高度的可靠性、高效率、安全性、环保等优点，而且采用前沿的真空技术，已经成为超高压电力系统的首选设备。

随着科学技术的不断发展和电力系统的需求不断增加，真空断路器也将不断地创新和进化，为电力系统的发展和改善发挥着越来越重要的作用。

高压真空断路器的作用高压真空断路器是一种用于电力系统中的保护设备，其主要作用是在电路中断开电流，以保护电力设备和人员的安全。

下面将从原理、分类、应用等方面详细介绍高压真空断路器的作用。

一、原理高压真空断路器是一种利用真空介质来隔离电路的断路器。

其原理是在真空环境中，电极之间的电弧会迅速熄灭，从而实现电路的断开。

与传统的空气断路器相比，高压真空断路器具有更高的断电能力和更长的使用寿命。

二、分类根据其结构和用途，高压真空断路器可以分为室内型和室外型两种。

室内型主要用于电力系统中的配电室和变电站等室内场所，而室外型则主要用于电力系统中的户外场所，如电力输电线路和变电站等。

三、应用高压真空断路器广泛应用于电力系统中的各个环节，如输电线路、变电站、配电室等。

其主要作用是在电路中断开电流，以保护电力设备和人员的安全。

在电力系统中，高压真空断路器通常与其他保护设备配合使用，如避雷器、隔离开关等，以实现对电力系统的全面保护。

四、优点高压真空断路器具有以下优点：1. 高断电能力：高压真空断路器能够承受高电压和大电流，具有较高的断电能力。

2. 长寿命：高压真空断路器的电极和真空瓶等部件采用特殊材料制造，具有较长的使用寿命。

3. 可靠性高：高压真空断路器采用真空介质，能够有效隔离电路，具有较高的可靠性。

4. 维护方便：高压真空断路器的维护较为简单，只需定期检查和清洁即可。

五、结论高压真空断路器是电力系统中不可或缺的保护设备，其作用是在电路中断开电流，以保护电力设备和人员的安全。

高压真空断路器具有高断电能力、长寿命、可靠性高和维护方便等优点，广泛应用于电力系统中的各个环节。

VS1-12/630-25高压真空断路器VS1-12/630-25高压真空断路器可以切断工作电流和事故电流。

VS1-12/630-25高压真空断路器能在负荷情况下接通和断开电路，当系统产生短路故障时，能迅速切断短路电流。

它还能在保护装置的作用下自动切除短路故障。

一、VS1-12/630-25高压真空断路器触头接触压力作用高压真空断路器在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。

灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。

这个外加压力和自闭力之和称为触头的接触压力。

这个接触压力有如下几个作用：保证动、静触头的良好接触，并使其接触电阻少于规定值。

满足额定短路状态时的动稳定要求。

应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。

抑制合闸弹跳。

使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。

为分闸提供一个加速力。

当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。

高压真空断路器触头接触压力是一个很重要的参数，如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高。

二、VS1-12/630-25高压真空断路器真空度试验意义与注意事项真空度测试的开展，使我们对真空灭弧室的检测从定性上升到定量阶段，能掌握真空灭弧室泄漏发展变化情况，并能估算其使用寿命。

对手车式断路器，测试较方便，对固定柜式断路器，，测试不是很方便。

真空度测试不能取代传统的工频耐压试验。

真空度测试由于受测试范围限制(1×10-1Pa×104Pa)，必须配合工频耐压试验才能对真空灭弧室作出准确的诊断。

测试前应先仔细检查真空灭弧室外观，如有破损不必做其他试验，应立即更换；真空度测试虽良好但工频耐压没通过的灭弧室必须更换；工频耐压通过但真空度不合格的灭弧室也必须更换；耐压通过，真空度合格，但真空度下降较快的要加强检测。

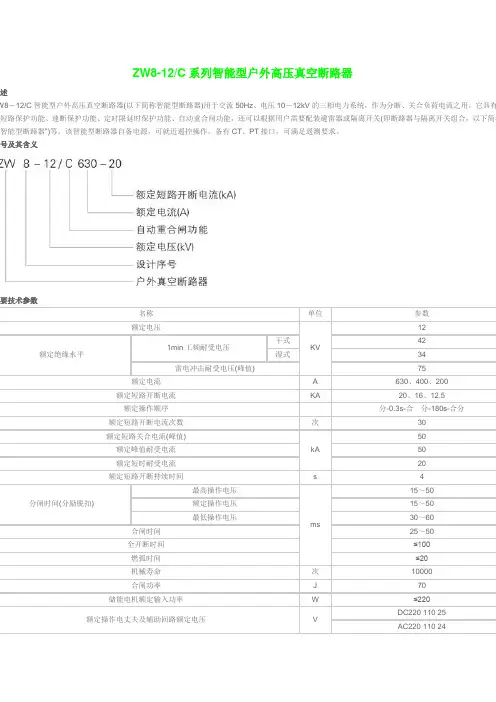

ZW8-12/C系列智能型户外高压真空断路器
概述
W8－12/C智能型户外高压真空断路器(以下简称智能型断路器)用于交流50Hz、电压10－12kV的三相电力系统，作为分断、关合负荷电流之用，它具有及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合，以下简称合智能型断路器”)等。

该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。

型号及其含义
主要技术参数
外形及安装尺寸图。

高压真空断路器介绍一、概述高压真空断路器是一种基于真空技术的电力传输和分配系统中常用的关键设备。

它能够在高压电路中实现可靠的断开和闭合操作，保护电力设备及电力系统的安全运行。

本文将对高压真空断路器的原理、应用以及特点进行介绍。

二、工作原理高压真空断路器通过在断开电流的时候产生高真空状态，使得电流无法在真空中建立电弧。

它的核心部件是真空开关，由主恢复电极、固定静电极、运动机构、真空等组成。

当高压电流通过分合扳手控制的开关时，真空开关迅速分开，阻断电流。

真空中没有导电材料，能够完全消除电弧形成的条件，实现可靠的断开。

三、应用领域高压真空断路器广泛应用于电力系统、工矿企业、交通运输、城市建设、军工项目等领域。

具体应用包括：1. 电力系统的输配电过程中，用于隔离故障电路和预防电力设备过载。

2. 工矿企业中作为主要的开关设备，用于保护生产设备和人员安全。

3. 交通运输中用于保证供电系统的正常运行，如列车运行、隧道照明等。

4. 城市建设中用于变电所、配电室等电力设施的控制和保护。

四、特点和优势高压真空断路器相比传统的油浸式断路器和空气断路器具有以下特点和优势：1. 高压真空断路器不含油，避免了漏油、污染和火灾等安全隐患。

2. 真空开关的断开电弧时间短，断电速度快，能够快速保护电力设备，减少故障损失。

3. 真空开关可靠性高，工作寿命长，维护成本低。

4. 具有良好的抗电弧能力，能够承受电压、电流的突变和短时短路电流的冲击。

5. 体积小、重量轻，便于安装和维护，减少场地占用。

五、总结高压真空断路器作为电力系统中的重要保护设备，通过真空技术实现了可靠的电流断开和闭合。

在电力系统、工矿企业、交通运输等领域得到了广泛应用，并具有高可靠性、长寿命、环保安全等优势。

随着电力技术的发展，高压真空断路器的性能和应用领域还将不断扩展，为电力传输和分配系统的安全稳定运行发挥着重要作用。

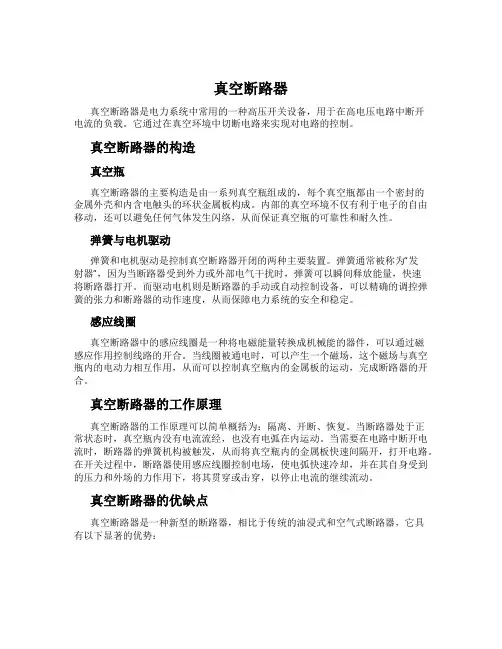

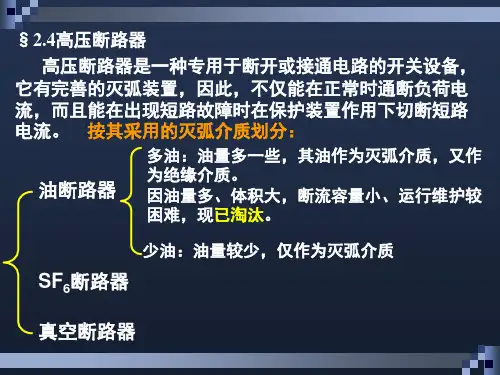

真空断路器真空断路器是电力系统中常用的一种高压开关设备，用于在高电压电路中断开电流的负载。

它通过在真空环境中切断电路来实现对电路的控制。

真空断路器的构造真空瓶真空断路器的主要构造是由一系列真空瓶组成的，每个真空瓶都由一个密封的金属外壳和内含电触头的环状金属板构成。

内部的真空环境不仅有利于电子的自由移动，还可以避免任何气体发生闪络，从而保证真空瓶的可靠性和耐久性。

弹簧与电机驱动弹簧和电机驱动是控制真空断路器开闭的两种主要装置。

弹簧通常被称为“发射器”，因为当断路器受到外力或外部电气干扰时，弹簧可以瞬间释放能量，快速将断路器打开。

而驱动电机则是断路器的手动或自动控制设备，可以精确的调控弹簧的张力和断路器的动作速度，从而保障电力系统的安全和稳定。

感应线圈真空断路器中的感应线圈是一种将电磁能量转换成机械能的器件，可以通过磁感应作用控制线路的开合。

当线圈被通电时，可以产生一个磁场，这个磁场与真空瓶内的电动力相互作用，从而可以控制真空瓶内的金属板的运动，完成断路器的开合。

真空断路器的工作原理真空断路器的工作原理可以简单概括为：隔离、开断、恢复。

当断路器处于正常状态时，真空瓶内没有电流流经，也没有电弧在内运动。

当需要在电路中断开电流时，断路器的弹簧机构被触发，从而将真空瓶内的金属板快速间隔开，打开电路。

在开关过程中，断路器使用感应线圈控制电场，使电弧快速冷却，并在其自身受到的压力和外场的力作用下，将其贯穿或击穿，以停止电流的继续流动。

真空断路器的优缺点真空断路器是一种新型的断路器，相比于传统的油浸式和空气式断路器，它具有以下显著的优势：优点1.真空断路器采用真空绝缘技术，内部没有任何气体存在，并且不带有油污，在使用过程中不会产生有毒或有害的废弃物，不会对环境造成污染。

2.由于采用了真空环境，抑制了电弧扩散，使得真空断路器具有较高的断开能力，可以打开10%短路电流，且没有复合电弧的危险。

3.真空断路器因构造简单、重量轻、使用寿命长等特点，因此易于维护，可以减少停机时间和维修成本，提高了电力系统的稳定性和可靠性。

真空断路器分类及用途真空断路器是一种常用的电力设备，主要用于保护电力系统和电气设备免受过载和短路等故障的影响。

根据其不同的特点和用途，可以将真空断路器分为以下几类。

一、低压真空断路器低压真空断路器主要用于低压配电系统中，其额定电压一般在1000V以下。

低压真空断路器具有体积小、重量轻、操作可靠等优点，广泛应用于民用建筑、工业企业和交通运输等场所。

它可以有效地保护电力系统和设备免受过载、短路和地故障的影响，确保电力系统的安全稳定运行。

二、中压真空断路器中压真空断路器主要用于中压配电系统中，其额定电压一般在1kV 到40.5kV之间。

中压真空断路器具有断电能力强、操作灵活、维护方便等特点，被广泛应用于工矿企业、城市配电网和农村电网等场所。

中压真空断路器可以快速切断电路，有效地防止电力设备损坏，保障电力系统的正常运行。

三、高压真空断路器高压真空断路器主要用于高压配电系统和输电系统中，其额定电压一般在72.5kV到252kV之间。

高压真空断路器具有断电能力强、电弧稳定、操作可靠等特点，广泛应用于电力系统的主干网和重要变电站。

高压真空断路器能够在电路故障时迅速切断电流，有效地保护电力设备和提高电力系统的可靠性。

四、直流真空断路器直流真空断路器主要用于直流输电系统和直流配电系统中，其额定电压一般在1000V以上。

直流真空断路器具有快速切断能力、电弧稳定性好、寿命长等特点，被广泛应用于直流变电站和直流输电线路。

直流真空断路器可以有效地切断直流电路中的故障电流，保护电力系统和设备的安全运行。

真空断路器作为一种重要的电力保护设备，具有广泛的应用领域和重要的作用。

它可以在电力系统中迅速切断电流，防止电力设备受到损坏，保障电力系统的正常运行。

真空断路器不仅具有体积小、重量轻的优点，而且操作灵活、维护方便，受到了广大用户的青睐。

随着电力系统的不断发展和升级，真空断路器的技术也在不断创新和改进，以适应新的电力设备和系统需求。

真空断路器的正面组成结构图
1、开距调整片
16、连接弹簧或电磁操动机构的大轴
真空断路器侧面结构图
2、触头压力弹簧
3、弹簧座
4、接触行程调整螺栓
5、拐臂
6、导向板
7、螺钉
8、导电夹紧固螺栓
9、下支座
10、真空灭弧室
11、真空灭弧室
12、上支座
13、绝缘子固定螺丝
14、绝缘子
15、螺栓
16、连接弹簧或电磁操动机构的大轴
真空断路器的各部分组成元件及作用
（1）支架：安装各功能组件的架体。

（2）真空灭弧室：实现电路的关合与开断功能的熄弧元件。

（3）导电回路：与灭弧室的动端及静端连接构成电流通道。

（4）传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。

（5）绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。

（6）操动机构：断路器合、分间的动力驱动装置。

真空断路器MT开关介绍真空断路器（MT开关）是一种常见的高压开关设备，广泛应用于电力系统的开关和保护中。

它是一种利用真空介质进行隔离和熄弧的电气设备，能够在电气设备的正常运行过程中进行开关操作，并对电路进行保护。

在高压电气设备中，真空断路器是一种重要的组成部分，具有可靠性高、维护方便、操作简单等优点，并且能够很好地适应电力系统的发展需求。

真空断路器使用真空作为熄弧介质，通过在真空环境中进行开关操作，实现对电路的开关和保护。

相比于其他断路器，它具有一些独特的特点。

首先，真空断路器具有很高的断路能力，能够在瞬间熄弧并切断电流。

其次，真空断路器的可靠性很高，由于使用真空作为熄弧介质，因此概率发生虚假熄弧的风险极低。

此外，真空断路器也可以实现带载开断，即在电流等正常工作状态下进行开断操作。

真空断路器的主要结构包括主触头、动触头、辅助触头、熔断器等。

在正常运行时，主触头和动触头通过辅助触头连接在一起，形成通路。

当需要切断电路时，动触头会移动到一个不带电的位置，切断通路。

真空断路器中的熔断器起到了保护电路的作用，当电流超过额定值时，熔断器会熔断，切断电流。

真空断路器的应用领域非常广泛，主要包括发电厂、变电站、工业企业等。

在发电厂中，真空断路器用于发电机和变压器的保护和控制。

在变电站中，真空断路器用于高压侧主变压器和配电装置的保护。

在工业企业中，真空断路器用于各种高压设备的保护，例如电动机和变频器。

真空断路器在电力系统中发挥着重要的作用，其优点主要体现在以下几个方面。

首先，真空断路器具有很高的可靠性，使用真空作为熄弧介质可以避免虚假熄弧，确保设备的正常运行。

其次，真空断路器的维护成本较低，不需要常规的定期维护，可以节省人力和物力资源。

再次，真空断路器的操作简单，只需要轻微的手动操作即可实现开断和合闸，操作人员不需要进行复杂的操作。

最后，真空断路器具有很高的断路能力，在瞬间能够熄弧并切断电流，确保系统的安全运行。
