ZW28A-12户外高压真空断路器说明书

ZW20-12户外柱上高压智能分界（看门狗）真空断路器说明一、概述10KV架空配电线路T接支线路或末端用户内部发生故障时，因其进线开关保护动作时限与变电站出线开关保护时限配合无法合理整定时，将会造成变电站出线开关跳闸。

如果故障性质是永久性的，变电站重合将不成功，则一个中压用户界内的局部事故将使整条10KV配电线路停电。

如若在T接处或用户端（责任分界点）安装一台用户分界开关（俗称看门狗），经过判断确认用户界内发生故障（过流、短路、单相接地等故障），自动将故障隔离，则可以确保非故障区用户正常用电。

ZW20A-12F型户外用户分界真空断路器是我公司自主研发的一种用户分界开关。

它主要由ZW20A-12型户外柱上真空断路器本体和FDR-02故障检测控制器以及外置电压互感器三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。

具有故障检测功能、保护控制功能和通讯功能，能可靠判断、检测界内与界外的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

ZW20A-12F型户外柱上真空断路器为额定电压为12KV，三相交流50Hz的户外配电设备。

它采用真空灭弧和SF6气体作为绝缘介质，箱体采用了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技术，进出线套管也进行了密封性能改进，整体密封性能优良，内部充入的SF6气体不泄漏，不受外界环境影响；其弹簧操作机构进行了小型化设计和可靠性、稳定性优化，采用直动链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍；主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。

ZW20A-12F型户外柱上用户高压真空分界断路器是一种免维护产品，是户外高压真空分界断路器中的精品，是本公司综合国内外柱上开关的优缺点，自行研制出来的新产品。

本产品主要符合以下国家标准：开关部分：GB1984《高压交流断路器》GB/T11022-1999《高压开关设备控制和设备标准的共同技术条件》控制终端部分：GB/T726-2000 《继电器及装置基本试验方法》GB/T17626-1998《电磁兼容试验和测量技术电快速瞬变脉冲群搞扰度试验》二、使用环境条件1、周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃；根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。

描述：
一、产品概述
ZW8-12系列真空断路器为额定电压12kV,三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。

该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关适用。

本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动好手动两种。

二、主要技术参数
三、外形及安装尺寸
ZW8-12外形尺寸图
ZW8-12G外形尺寸安装图。

ZW20A-12型户外高压交流真空断路器1。

概述ZW20A-12/T1000(630）—25型户外高压交流真空断路器(以下简称断路器）为额定电压12kV,三相交流50Hz的户外配电设备。

它采用真空灭弧和SF6气体作为绝缘介质，是ZW20-12型柱上真空断路器改进型产品。

箱体采用了引进日本东芝公司VSP5的气体密封，防爆,绝缘结构技术，进出线导管也进行了密封性能改进，整体密封性能优良,内部充装的SF6气体不泄漏，不受外界环境影响，其弹簧操作机构进行了小型化设计和可靠性和稳定性优化，采用直动链条主动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍：主回路的轴与套之间的接触采用了内收外张式表链结构,主回路的接触电阻小,温升低.所以,ZW20A—12型户外柱上真空断路器是一种免维护产品，是柱上断路器中的佳品。

ZW20A—12较ZW20-12还增加了过流保护，机构弹簧储能指示,并配备航空插座作二次电气连接，便于与智能化控制器相结合。

优良的电气和机构性能,使ZW20A-12型户外柱上真空断路器得到广泛的应用。

主要用于开段，关合10kV 电力系统的负荷电流及短路电流,适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于电网频繁操作的场合。

本产品与控制器配套，具有优良的重合器功能，能满足配电自动化系统要求.本产品主要符合以下标准:GB1984 高压交流断路器GB/T11022 高压开关设备及控制设备标准的共用技术要求2. 型号及含义3。

使用条件3。

1 海拔高度：不超过2000m；3.2 周围空气温度：-40°C~+40°C,日温差：日温变化不大于25°C;3。

3 风速:不大于35m/s；3.4 无易燃,爆炸危险,强烈化学腐蚀物(如各种酸,碱或浓烟等)和剧烈震动的场所。

4. 产品特点操作灵活,方便:本产品既可电动储能，电动分合闸，也可手动储能，手动分，合闸功能，并能近距离或远离遥控操作；开断性能优越：开断短路电流25KA达30次；操作功率小,可靠性高：全新设计的小型化电动弹簧机构,机件数目和储能电机是额定功率(约40W左右）都降低到最低水平;安装方式灵活：可采用柱上吊装或坐安装方式；具有免维护特性：断路器主回路,二次元器件,操作机构均密封在SF6气体(零表压)中，不受外界环境影响，性能稳定,可靠，免维护；密封性能可靠：采用成熟的密封结构技术,密封性可靠;进出线绝缘性能优良：采用硅橡胶套管,使接线端子之间绝缘离充裕，外绝缘性能优良使用安全；“四遥”功能：可与控制器配套，实现遥控,遥测，遥信和遥调功能。

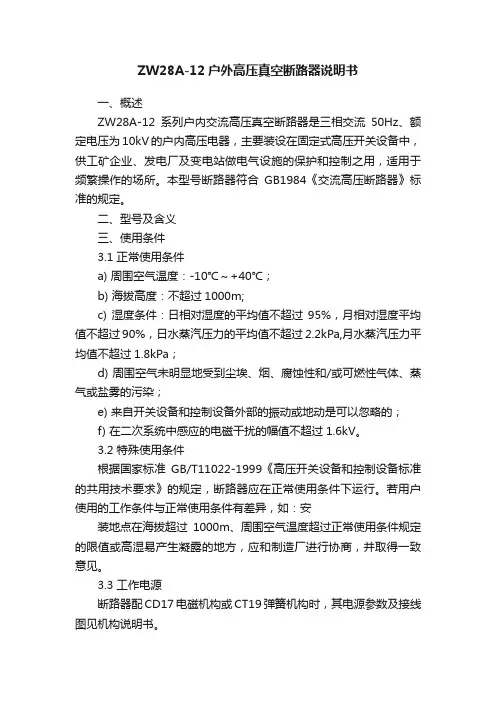

ZW28A-12户外高压真空断路器说明书一、概述ZW28A-12系列户内交流高压真空断路器是三相交流50Hz、额定电压为10kV的户内高压电器，主要装设在固定式高压开关设备中，供工矿企业、发电厂及变电站做电气设施的保护和控制之用，适用于频繁操作的场所。

本型号断路器符合GB1984《交流高压断路器》标准的规定。

二、型号及含义三、使用条件3.1 正常使用条件a) 周围空气温度：-10℃～+40℃；b) 海拔高度：不超过1000m;c) 湿度条件：日相对湿度的平均值不超过95%，月相对湿度平均值不超过90%，日水蒸汽压力的平均值不超过2.2kPa,月水蒸汽压力平均值不超过1.8kPa；d) 周围空气未明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；e) 来自开关设备和控制设备外部的振动或地动是可以忽略的；f) 在二次系统中感应的电磁干扰的幅值不超过1.6kV。

3.2 特殊使用条件根据国家标准GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正常使用条件下运行。

若用户使用的工作条件与正常使用条件有差异，如：安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，应和制造厂进行协商，并取得一致意见。

3.3 工作电源断路器配CD17电磁机构或CT19弹簧机构时，其电源参数及接线图见机构说明书。

四、技术参数4.1 真空断路器主要技术参数4.2 真空断路器装配调整后机械特性参数五、结构和工作原理5.1 结构特点本产品是固定式开关柜专用真空断路器，自身不带操动机构，使用时必须配用合适的操动机构。

本产品装设中封接式纵磁场真空灭弧室，主轴分闸弹簧及油缓冲器等部件安装在机架中，见图1、图2。

机架的左端设有安装孔，供断路器安装使用。

机架右侧平面装6个绝缘子(上下各3个)，上绝缘子固定静触头支架，下绝缘子固定动触头支架，动、静触头支架的右端兼作出线端子，见图3。

概述ZN28□-12户内高压真空断路器是三相交流50Hz 、额定电压为12kV 的户内装置，主要安装在手车和固定式开关柜中，供工矿企业发电厂及变电站作电气设备的保护和控制之用，并适用于频繁操作的场所。

断路器按GB/T 1984及相关标准设计、制造和检验。

型号及其含义使用环境条件1、环境温度不高于+40℃，不低于-10℃(允许在-30℃时储运)；2、海拔高度不大于1000m；3、空气相对湿度日平均值不大于95%, 月平均值不大于90%。

饱和蒸汽压日平均值不大于2.2× 10-3MPa , 月平均值不大于1.8×10-3MPa；4、地震烈度不超过8度；5、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。

ZN28A-12ZN28-12K A：分装式无A为整体式(带操作机构)K：固定式设计序号户内真空断路器Z N 28 - 12 □ / □ - □额定短路开断电流(kA)额定电流A 额定电压(kV)□ ZN28□-12户内高压交流真空断路器074KYN1JYN2主要技术参数ZN28□-12户内高压交流真空断路器高压电器075外形及安装尺寸1-开距调整垫2-主轴3-触头压力弹簧4-弹簧座5-接触行程调整螺栓6-拐臂7-导向板8-动支架9-螺栓10-导电夹紧固螺栓11-真空灭弧室12-真空灭弧紧固螺栓13-静支架14-绝缘子15-绝子缘子固定螺栓注：括号内为2000-2500A外形尺寸图1图2 ZN28A-12电流630-1600A相间距250mm外形图注：括号内为2000-2500A外形尺寸1、ZN28A-12外形安装尺寸ZN28□-12户内高压交流真空断路器0762、ZN28-12K真空断路器外形图1-联锁机构2-操动机构3-脱扣按钮4-螺栓5-开距调整片6-转轴7-触头弹簧8-超行程调整螺栓9-拐臂10-导杆11-导向板12-动支架13-导电夹紧固螺栓14-真空灭孤室15-螺栓16-灭弧室固定螺栓17-静支架手车宽690mm时，相间中心距230±2mm；手车850mm时，相间中心距250±2mm3、JYN2手车式真空断路器外形图1、主轴2、触头弹簧3、接触行程调整螺栓4、拐臂5、导向板6、导向杆7、导电夹紧固螺栓8、动支架9、螺栓10、真空灭弧室 11、绝缘支撑杆12、真空灭弧室紧固螺栓13、静支架 14、螺栓 15、绝缘子16、绝缘子固定螺栓ZN28-12K 真空断路器外形图（刮弧内为相间距离230mm）ZN28□-12户内高压交流真空断路器高压电器0771-开距调整垫片2-触头压力弹簧3-绝缘子4-灭弧室螺栓5-下支架6-真空灭弧室7-上支架8-导电夹螺栓9-软联结10-拐臂11-超程调节头12-绝缘拉杆手车宽682mm时，相间中心距210±2mm；手车宽722mm时，相间中心距230±2mm。

KUSSUNZW8-12型户外高压交流真空断路器安装使用说明书腹有诗书气自上海开胜电气有限公司一、产品概述1.1产品型号及名称ZW8-12型户外高压真空断路器。

1.2主要用途ZW8-12型户外高压真空断路器（以下简称断路器）用于交流50H Z、电压10-12K V的三相电力系统中，作为分断、关合负荷电流、过载电流及短路故障电流，是电网控制保护设备，当断路器与隔离刀闸组合后（以下简称组合断路器），也可作为分断开关使用。

断路器按G B1984-2003及相关标准设计制造与检验。

1.3型号说明1.4断路器负荷《G B/T11022高压开关及其控制设备标准的共用技术条件》、《G B1985-2003交流高压隔离开关和接地开关》和D L404、I E C600056等标准的有关要求。

二、使用条件a）周围空气温度：上限+40℃，下限-40℃；b）海拔：不超过2500m；c）风压：不超过700p a（相当于风速34m/s）；d）地震烈度不超过8级；e）污秽等级I V级。

三、技术参数3.1断路器技术参数3.1.1断路器主要技术参数见表 1.腹有诗书气自腹有诗书气自3.1.2断路器装配调整后达到的数据见下表3.2组合断路器技术参数3.2.1组合断路器主要技术参数见下表3.2.1组合断路器装配调整后的技术参数见下表腹有诗书气自3.3操作机构技术参数3.3.1储能电机：采用单相交直流两用串激电动机。

其技术数据见下表3.3.2手动储能操作力：采用操作机构所配备的储能手柄正常操作时，操作力小于100N。

3.3.3释能（合闸）电磁铁：采用罗管式电磁铁，其技术参数见下表3.3.4分闸电磁铁：采用罗管式电磁体，其技术参数见下表额定动作电流为5A，过电流脱扣器时间有瞬时和延时两种，延时时间在0-5s之间任意调整。

腹有诗书气自4产品结构和工作原理4.1产品结构4.1.1断路器总体结构采用三相共箱式，箱内为干燥气体，弹簧操动机构布置在箱体的侧面。

使用说明书FZW28-12F(FFK)型户外交流分界负荷开关上海东自电气有限公司目录1．概述--------------------------------------------------------- 2 2．产品型号及含义 ---------------------------------------------- 4 3．使用条件 ---------------------------------------------------- 4 4．主要技术参数 ------------------------------------------------ 4 5．结构和工作原理 ---------------------------------------------- 6 6．安装与调试 -------------------------------------------------- 7 7．包装运输和储存 ---------------------------------------------- 12 8．使用和操作 -------------------------------------------------- 13 9．维护检查----------------------------------------------------- 14 10．订货条件----------------------------------------------------- 141、概述FZW28-12（F）户外高压交流分界真空负荷开关具备故障检测、保护、控制及通讯功能，安装于10kV线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。

适用于三相交流50Hz、10kV的配电线路用户进线的T接或用户末端，也可用于符合要求的其它分支线连接处。

2、产品型号及含义额定短时耐受电流（kA）额定电流（A）分界用额定电压（kV）设计序号户外真空负荷开关3、使用条件3.1 正常使用条件：a）周围空气温度不超过 40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-25℃；b）阳光辐射的影响可以忽略；c）海拔高度不超过1000m；d）周围空气可以受到尘埃、烟、腐蚀性气体、蒸气或盐雾的污染；污秽等级不得超过GB/T5582中的Ⅳ级；e）风速不超过34m/s（相应于圆柱表面上的700Pa）；f）来自开关设备和控制设备外部的振动或地动是可以忽略的；g) 在二次系统中感应的电磁干扰的幅值不超过1.6kV。

真空断路器结构介绍1.真空断路器结构简图下图为我公司生产的ZN28A-12型真空断路器的结构图，图一和图二分别为正面和侧面视图。

真空断路器的主要部件及名称说明见标注1-16。

来源:1.开距调整片 16.连接弹簧或电磁操动机构的大轴图一、ZN28A-12型真空断路器外型图(正面)来源:2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座 10.真空灭弧室 11.真空灭弧室 12.上支座 13.绝缘子固定螺丝 14.绝缘子15.螺栓 16. 连接弹簧或电磁操动机构的大轴图二、ZN28A-12型真空断路器外型图(侧面)2.真空断路器结构的基本要求机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳，后期则弹跳。

来源:2)足够的机械强度，使断路器本身具有足够的动稳定度。

高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。

4)操动机构的检查、调整、维修要有足够空间。

方便。

5)配用机构的可选择性，有的型号可配CD和CT两种机构，有的只能配用一种。

结构简单、工作可靠、价格低廉。

来源:输配电设备网7)易于实现防误联锁。

所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。

合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。

当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。

3.功能部件真空断路器按其结构的功能可分为六个部分：1)支架：安装各功能组件的架体。

2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。

3)导电回路：与灭弧室的动端及静端连接构成电流通道。

4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。

5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。

6)操动机构：断路器合、分间的动力驱动装置4.结构型式真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分：1)按使用场所划分--可分为户内式和户外式(见图三、图四)，分别用ZN和ZW来表示。

Z W 20A - 12/ □- □额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户外真空断路器ZW20A-12户外高压交流真空断路器为额定电压12kV ，三相交流50Hz 的户外配电设备。

主要用于开断，关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所，本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。

概述产品型号及含义使用环境条件1、海拔高度不超过3000m。

2、周围空气温度上限不超过40℃，下限不超过-40℃，日温差25℃。

3、风压不超过700Pa。

4、污秽等级：Ⅳ级。

5、覆冰厚度10mm。

6、安装场所：无易燃、爆炸危险、化学腐蚀的场所；7、地震烈度不超过8度。

● 断路器的主回路、操作机构均密封在SF6气体中，不受外界环境影响，达到免维护、寿命长的要求；● 可与电子控制器配套，实现断路器遥控、遥测、遥信和遥调功能，满足电网智能化控制的要求；● 全新设计的小型化电动弹簧机构，整机零部件数量和操动功耗都降低到最低水平，提高断路器的可靠性和节能；● 在箱体顶部安装有防爆装置，即使发生意外故障，也不会泄漏高温气体和飞溅物，确保产品安全可靠。

主要功能特点高压电器ZW20A-12户外高压交流真空断路器057断路器主要技术参数外形尺寸与安装尺寸ZW20A-12户外高压交流真空断路器0581、产品型号、名称、操作机构电动或手动、数量及交货期。

2、电流互感器变比、精度及数量。

3、是否配置外置式电压互感器（操作电源）。

4、是否配置控制器控制的型号及功能。

订货须知ZW20A-12户外高压交流真空断路器高压电器059。

概述ZW32F-12户外交流高压分界真空断路器是我公司自主研发的一款分界式断路器。

主要由ZW32-12型真空断路器本体、CH40智能分界控制装置及外置电压互感器等三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。

具有故障检测、控制保护及通讯功能。

该断路器能自动判断、检测界内与界外毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

本体开关采用真空灭弧室灭弧、硅橡胶绝缘材料绝缘，主导电回路密封于不锈钢箱体中，整体密封性能优良，具有防爆、防凝露、防污秽，不受外界环境影响的优点，是智能电网控制和保护的户外产品。

产品型号及含义额定短路开断电流（kA)额定电流(A)最高工作电压(kV)分界式设计序号户外真空断路器主要功能特点● 具备三段式过流保护。

能由用户自行设定重合次数，重合间隔时间，复位时间，反时限曲线等参数。

● 具备后加速功能，当开关重合永久性故障时，会加速跳闸且闭锁不得再合闸。

零序接地保护，可根据需要投入/退出，设置电流定值延时时间、闭锁等参数。

● 具备上电延时合闸，掉电延时分闸功能。

环网运行功能，选用于环网运行线路，具有双侧加电不合闸，运行中单侧失电延时合闸功能(可根据用户需要求另配备)。

● 具备远方通信功能，配备通信模块，具有“四遥”功能，可实现光纤及GPRS、GSM等通讯功能。

● 具备事件查询、参数校正等功能，同时具备就近遥控功能，可在不小于30m的距离内进行遥控分、合闸及解锁操作。

012 ZW32F-12户外高压交流分界真空断路器主要技术参数使用环境条件1、环境温度：-40+40℃;2、海拔不超过2000m ，2000以上与用户协商3、风压不超过700Pa (相当于风速34m /s )4、相对温度日平均值不大于95%，月平均值不大于90%；5、空气污秽程Ⅲ级；6、周围空气不应受腐蚀性气体或可燃性气体等明显污染；7、无经常性剧烈振动。

℃高压电器ZW32F-12户外高压交流分界真空断路器013机械特性参数表外形及安装尺寸图1 ZW32F-12外形图014ZW32F-12户外高压交流分界真空断路器1.分合闸操作手柄 3.分合闸指示 4.电压互感器 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.操作机构2.储能手柄订货须知1、订货时应说明产品的型号、名称、数量及额定参数值；2、用户须提供断路器的电流互感器变比；3、用户须提出安装方式，选择相应的紧固附件；4、用户须根据使用要求选择相应的的功能配置；5、注明是否配备GPRS 功能，是否配外置PT （控制电源用）；6、确定控制器的外形结构；高压电器015ZW32F-12户外高压交流分界真空断路器1.分合闸操作手柄 3.分合闸指示 4.电压互感器 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.操作机构2.储能手柄 图2 ZW32-12G 外形图F。

ZN28(A)-12系列户内高压真空断路器
产品概述：ZN28(A)-12系列户内高压真空断路器为额定电压12kV，三相交流50Hz的户内高压开关设备。

该产品符合GB1984-89标准，该产品总体结构分为开关本体与操动机构一体安装和开关本体与操动机构分离安装两种形式。

一体式结构即为ZN28-12基本型；分体式结构为ZN28A-12型，适用于各种固定式开关柜，如GG1A(Z), XGN2A-10(Z)等。

该产品可配用CD17、CD10型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构。

技术参数：
使用环境条件
1、周围空气温度：上限+40℃，下限-30℃；
2、海拔高度：不超过2000m；
3、风压不超过700pa(相应干风速34m/s)；
4、地震强度不超过8度；
5、最大日温差：不超过25℃；
6、相对湿度：日平均不大于95%，月平均不大于90%；
7、无易燃，易炸危险，化学腐蚀及剧烈振动的场所。

外形尺寸：
结构和工作原理：
订货须知
1、断路器名称、型号以及订购数量；
2、断路器的额定电流及额定短路开断电流；
3、储能电动机的电压参数；
4、备品，备件的名称及数量；
5、用户若有其他特殊要求，订货时协商。

概述型号及其含义1、周围空气温度：上限+40℃，下限-40℃；2、海拔不超过2500m；3、风压不超过700pa(相当于风速34m/s)；4、无经常性的剧烈振动；5、空气污秽程度：Ⅲ级；6、最大日温差：25K。

● 产品结构：断路器由操动机构、导电回路、绝缘系统, 密封件及壳体组成。

整体结构为三相共箱式。

导电回路是由进出线导电杆、动静端导电板、导电夹与真空灭弧室连接而成。

外绝缘主要是通过硅橡胶材料来实现的, 具有强抗污秽能力。

内绝缘为复合绝缘。

● 动作原理：断路器是由操动机构操纵的，见图1, 机构或分闸弹簧4带动断路器的三相主轴2转动，同时拉动绝缘操作杆5和拐臂6，使真空灭弧室11的动静触头拉开或闭合，而使断路器处于分闸或合闸状态。

该断路器系三相交流50Hz户外高压开关设备，主要用于农网和城网的12kV系统，作为分、合流、过载电流及短路电流之用。

也可用于其它类似场所。

负荷电使用环境条件结构特征Z W 8 - 12 / 630 - □额定短路开断电流(kA)额定电流(A)带隔离刀额定电压(kV)设计序号户外型真空断路器(G)ZW8-12户外高压交流真空断路器053高压电器主要技术参数ZW8-12户外高压交流真空断路器断路器装配调整后达到的数据表2054组合断路器主要技术参数见表3外形及安装尺寸1-分闸缓冲器2-三相转轴3-分闸拉杆4-分闸弹簧5-绝缘拉杆6-拐臂7-触头弹簧8-触头推杆9-动端支架10-软联结11-真空灭弧室12-静端支架13-绝缘罩14-箱体15-电流互感器16-导电杆图1 断路器本体内部结构示意图2 断路器外形尺寸及安装尺寸图12345678910111213141516ZW8-12户外高压交流真空断路器055高压电器图3 组合断路器结构及外形尺寸、安装尺寸图产品要安装在高4m以上的柱子上使用，安装孔尺寸见图4订货须知订货时要说明产品的型号、名称、数量、短路开断电流、额定电流、所配电流互感器电流比，操作方式及使用场合。

序号 名称单位 数据 123456789 10 11 12 13 14 15额定电压kV12 额定绝缘水平(海拔2000m)1min工频耐压 干试：相间、相对地断口、隔离断口 湿试：对地外绝缘 雷电冲击耐压：相间、相对地断口42／48 34 75／85 额定电流 A 630额定频率Hz 50 额定短路开断电流 kA 16、20额定操作顺序分-0.3s-合分-180s-合分额定短路开断电流开断次数 次 30 额定短路关合电流(峰值)额定峰值耐受电流 40、50额定短时耐受电流 16、20全开断时间 S ＜0.125额定短时持续时间 4 机械寿命10 000额定操作电压及辅助回路额定电压 V 交流或直流220、100过电流脱扣器额定电流 A5表1表2kVkA 次 123456789 10 11 12序号 单位 数据 项目触头开距 mm 9±1触头超行程 +13-0.3平均分闸速度 m/s 1.1±0.3平均合闸速度 0.65±0.15触头合闸弹跳时间 ms≤2 三相分闸同期性 合闸时间 ≤0.1分闸时间(分励脱扣)最高额定操作电压 最低操作电压S ≤0.06 ≤0.08 每相回路直流电阻μΩ ≤150相间中心距离(从灭弧室端测量) 240±2.0动静触头允许磨损累计厚度 3合闸状态额定触头弹簧压力N1 800±2002 000±200mm ≤2m/s 1 用途与适用范围ZW27-12(G)/□-□型户外高压真空断路器(以下简称断路器)综合了目前国内外真空断路器的优点，性能上领先于国内同类产品，是我国在同类产品中处于领先地位的新一代真空断路器。

断路器适用于12kV 及以下交流50Hz 的三相电力系统，作为分、合负荷电流、过载电流及开断短路电流之用。

断路器按GB1984-2003《交流高压断路器》及其相关标准设计、制造与检验。

2 使用环境条件断路器在下列环境条件下正常工作：a)周围空气温度上限+40℃，下限-40℃，最大日温差25K ； b)海拔高度不大于2 000m；c)风压不超过700Pa(相当于风速34m/s)； d)覆冰厚度不超过10mm ；e)空气污秽程度按GB5582规定为Ⅲ级； f)地震烈度不超过8度；g)箱体内部在高湿度及温度骤变时可以凝露。

ZW8-12型户外柱上高压真空断路器ZW8-12型户外柱上高压真空断路器1. 概述详细参数有上海万上电气技术部提供ZW8-12系列户外高压交流真空断路器(以下简称“断路器”)系三相交流50Hz的户外高压开关设备；主要用于农网和城网的10kV系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。

ZW8-12系列户外交流高压真空断路器符合国家标准GB1984《交流高压断路器》和IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

3.3 如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数4.1 断路器主要技术参数4.2 断路器装配调整后机械特性参数4.3 带单侧隔离开关(从机构方向看在左侧)的ZW8-12户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表3的要求。

隔离开关的机械寿命为2000次。

4.4 断路器可配置手动操作机构(只可进行手动分合闸操作)或者电动操作机构(既可手动操作，也可电动操作)；4.5 断路器可配置防涌流馈线保护装置，实现涌流延时和过流故障延时；4.6 断路器可内置套管式电流互感器2～6个，变比最大为1000/5，最小为50/5；(其它特殊要求，可与制造厂商协商)。

4.7 断路器可配置外置电压互感器(见图7)，数量分别为1～2个；可配置内置电压互感器(见图8)，另可加装熔断器，数量1个；电压互感器可以作为提供电源或检测线路电压用；4.8 断路器手动和电动原理图见图1和图2。

ZW20B-12/T630-20户外交流高压真空断路器使用说明书1.概述ZW20B-12型户外交流高压真空断路器（以下简称断路器）为额定电压12kV、三相交流50Hz的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制，更适用于农村电网及频繁操作的场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。

1.1引用标准GB1984交流高压断路器GB/T11022-1999高压开关设备和控制设备标准的共用技术要求GB/T311.1-1997高压输变电设备的绝缘配合GB/T3309-1999高压开关设备在常温下的机械试验DL/T593-1996高压开关设备的共用订货技术导则DL/T402-1999交流高压真空断路器订货技术条件1.2使用的环境条件1.2.1海拔高度不超过3000米；1.2.2周围空气温度：-45℃～+40℃；日温差：日变化25℃；1.2.3风速不大于35m/s；1.2.4无易燃、爆炸危险、化学腐蚀及剧烈振动的场所2.技术参数和机械特性2.1技术参数见表1。

2.2机械特性参数见表2。

表1表2序号参数名称单位数据1触头开距mm 9±12触头超行程mm3±13分闸速度m/s 1.2±0.24合闸速度m/s 0.8±0.25触头合闸弹跳时间ms ≤26相间中心距离mm135±1.5型号ZW20B-12/630-20操作方法手动/电动额定值额定电压12kV 额定频率50Hz 额定电流630A 额定短路开断电流20kA 额定峰值耐受电流（峰值）50kA 额定短时耐受电流（4s）20kA 额定短路关合电流（峰值）50kA 额定电流开断次数10000次额定短路开断电流开断次数30次1分钟工频耐受电压相间、相对地42kV 断口49kV 二次回路耐压2kV 雷电冲击耐受电压（峰值）相间、相对地75kV 断口85kV 机械寿命10000次净重177kg续（表2）7三相分合闸不同期性ms≤28各相导电回路电阻μΩ≤1209合闸时间ms20～6010分闸时间ms18～4511储能电动机额定功率W≯4012储能电动机额定电压V AC22013额定合闸操作电压V AC22014最高/最低合闸操作电压V AC264/14315额定分闸操作电压V AC22016最高/最低分闸操作电压V AC264/14317最高/最低电动机电压V AC242/18718SF气体额定压力（表压）MPa“0”619外部带电空气绝缘距离mm240±220外部爬电距离cm/kV 3.83.结构特点3.1结构断路器由内装有高压系统及其操动部件的主体箱、操作机构箱和供安装、固定、搬（吊）运用的吊架三部分组成。

户外高压真空断路器安装使用说明书2018年4月12日1 户外高压真空断路器概述：户外高压真空断路器是我司自主研发的一款多功能智能化装置，不但可以作为用户支线责任分界点开关使用，还可以作为变电站出线重合器使用。

本说明书详细阐述了分界开关的设备构成、功能和安装方法。

2 户外高压真空断路器设备构成：产品由分界开关本体和智能控制装置二部分组成，二者之间通过户外全防水控制电缆和航空接插件进行电气连接，整套设备免维护。

分界开关本体上还可以配置隔离开关。

智能控制装置的产品安装使用说明书另装成册。

如下图所示：通过附件选配可实现光纤、CDMA或GPRS无线、双绞线等多种方式通信。

3自动切除单相接地故障自动隔离相间短路故障快速定位故障点监控用户负荷远方操作功能44.1 分界开关本体部分GB 1984-2003 交流高压断路器GB/T 11022-1999 高压开关设备和控制设备标准的共同技术要求DL/T 813-2002 12kV高压交流自动重合器技术条件GB 1985-2004 高压交流隔离开关和接地开关GB 3309-1989 高压开关设备在常温下的机械试验GB 5582-1993 高压电力设备外绝缘污秽等级GB 311.1-1997 高压输变电设备的绝缘配合GB 1207-2006 电磁式电压互感器GB 1208-2006 电流互感器4.2 智能控制装置部分GB/T 7261-2000 继电器及装置基本试验方法GB/T 11287-2000 电气继电器第21部分量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇振动试验(正弦)GB/T 14537-1993 量度继电器和保护装置的冲击与碰撞试验GB/T 17626.4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验DL/T 721-2000 配电网自动化系统远方终端5 户外高压真空断路器使用环境条件3.1 周围空气温度：-45℃～+40℃；日温差：日变化不大于25℃；3.2 海拔高度不超过2000米；3.3 风速不大于35m/s（相当于圆柱表面上的700Pa）；3.4 覆冰厚度不超过10mm；3.5 日照强度不大于1000W/m2；3.6 污秽等级不超过GB 5582的Ⅳ级；3.7 地震裂度不超过8级；3.8 无易燃、爆炸危险、化学腐蚀及剧烈震动的场所；3.9 如产品使用条件超出以上规定，由用户与制造厂协商确定。
