(整理)ZW32高压真空断路器.

zw32-12m630-25柱上真空断路器zw32-12m630-25柱上真空断路器高压真空断路器系三相交流50Hz户外高压开关设备，主要用于农网和城乡的10kV系统，作为分合负荷电流，过载电流及短路电流之用，也可用于其他类似的场所。

信息更新: 2018年4月9日一、户外真空断路器的绝缘性：一、真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

二、真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。

真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。

三、电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。

抗拉强度和熔点越高，电极在真空下的绝缘强度越高。

四、实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。

五、二、真空中电弧的形成与熄灭：（1）真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。

同时，开断电流的大小不同，电弧表现的特点也不同。

我们一般把它分为小电流真空电弧和大电流真空电弧。

（一）小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。

同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。

在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。

ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。

ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

ZW32C2—12系列户外交流高压智能真空断路器(看门狗)
一、概述
ZW□C2—12系列户外交流高压智能真空断路器(以下简称断路器，俗称“看门狗”)适用于12kV及以下，交流50Hz的城网和农网配电系统。

具备了故障检测功能、保护控制功能和通迅功能，都安装于10kY 架空线路责任分界点，可实现自动切除、单相接地和自动隔离短路故障，是配电线路改造和配网自动化建设的理想产品。

断路器可以手动操作、电动操作、遥控器操作及远程主机操作。

断路器由本体、操作机构、控制器三部分组成(隔离开关由用户选择加装)。

断路器根据需要可配置CT(保护电流互感器)、ZCT(零序电流互感器)、u(电压互感器)，作为控制器的检出器。

断路器配置了不同功能的控制器，构成智能开关，并可构筑多种形式的配网自动化系统，且能够逐步升级。

二、使用环境条件
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大刊5％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

zw32断路器技术参数2014年4月12日zw32断路器目录1、概述……………………………………………………………………………2、结构特征和工作原理…………………………………………………………3、技术特征………………………………………………………………………4、安装、调试与维护……………………………………………………………5、运输、验收及保管……………………………………………………………6、随机文件………………………………………………………………………7、订货须知………………………………………………………………………8、产品执行的标准及编号………………………………………………………9、隔离部分技术说明……………………………………………………………1zw32断路器概述1.1产品型号、名称、规格ZW 32 -12 M /400(630)-16(20)1.2产品用途及使用范围、使用条件ZW32-12 M型zw32断路器（以下简断路器）为额定电压12KV，三相交流50HZ的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。

1.3使用的环境条件a.海拔高度不超过1000米；b.周围空气温度：-45℃~+40℃日温差：日变化不大于25℃；c.风速不大于35m/s；d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

2.zw32断路器结构特征和工作原理2.1断路器总体结构及特点断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。

外形结构及安装尺寸见图一。

2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。

2.1.2断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能。

ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器1. 概述ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。

ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数断路器主要技术参数断路器装配调整参数CTB弹簧操动机构主要技术参数带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

ZW32-12型户外高压干式真空断路器上海巨广电气有限公司1.概述1.1产品型号及名称ZW32-12型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。

在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。

可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。

ZW32-12/630-20真空断路器目录产品简介（1）使用环境条件（3）名称及含义（4）能真空断路器和永磁真空断路器区别（9）真空断路器常见故障及其处理（10）产品简介真空灭弧室采用专利固封技术，外绝缘采用硅橡胶套管，寿命长，可靠性高，耐气候性好，便于运输。

性价比高；操作机构采用小型化、高可靠弹簧操作机构，结构简单。

机械寿命可达20000次；若采用先进的永磁机构，机械性能更稳定可靠；并可装有手动分、合闸机构，必要时可现场手动分、合闸操作。

本断路器可与控制器配套即成重合器，实现遥控、遥测、遥信、遥调四遥功能。

技术指标：ZW32-12/630-20户外高压真空断路器(重合器、分段器)为额定电压12kV、15kV三相交50Hz~60Hz的户外配电设备，它适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所，还可作为环网供电单元和终端设备，其电能的配、控制和电气设备的保护作用。

当断路器与隔离开关组合后，也可作为分段开关使用。

主要用来开断、关合电力系统中的负荷电流、过载电流、短路电流。

ZW32-12/D630(1250)-20型户外真空断路器适用于最高电压为12kV，额定频率50Hz三相电力系统中，适用于农网配电系统，户外变电站出线，城网中作为分段开关及工矿企业配电系统中作保护控制或电网频繁操作的场所等来开断，关合，电力系统中的负荷电流、过载电流及短路电流使用。

本产品采用真空灭弧的原理，利用电动弹簧操作机构或永磁操作机构实现开关的分合闸，可加装我公司配套电源电压互感器(JDZW-10R)来实现电动操作;亦可加装隔离开关，在断电时可见明显断开点;还可加装保护电流互感器、零序电流互感器，来实现过流、速断、零序保护功能。

ZW32-12/630-20真空断路器特点：无燃烧和爆炸危险、免维护、体积小、重量轻(小于100Kg)、寿命长(万次)、安全可靠、操作简单、维护及安装方便。

ZW32-12/630-20D用户分界开关（看门狗）主要用于10KV 架空配电T接用户线路中，用户内部发生故障时，如故障在其进线段或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。

ZW32-12/M630-20户外智能高压永磁真空断路器安装使用说明书1 概述ZW32-12型永磁真空断路器采用了独特设计的永磁机构和高可靠性的RN2012智能控制器构成。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用，并具有0～3次自动重合闸。

◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装◆具有标准继电保护和快速自动重合闸功能1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过2000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：Ⅳ级；☐储存温度-40℃～+85℃。

1.2 技术参数断路器的主要技术参数断路器的主要机械参数控制器主要技术指标ZW32-12型真空永磁断路器主要由集成固封极柱、电流互感器、永磁操动机构及箱体组成。

该型号断路器为小型化设计，外壳采用优质不锈钢箱体。

同时配有手动紧急分闸装置。

隔离开关和电流互感器可根据用户需要选择。

ZW32-12型永磁真空断路器的控制由配套的智能控制单元完成。

可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。

断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。

智能控制单元接近断路器安装，通过控制电缆与断路器连接。

智能控制单元的电源分主备供电，主电源为AC或DC 220V，由高压线路经PT取得；后备电源由蓄电池提供（安装于智能控制单元箱内）。

当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其他操作，后备电源（满载时）可维持整机不小于48小时工作。

断路器操动机构中设有手动紧急分闸把手，作为控制系统或电源故障时紧急分闸操作之用。

ZW32-12/D断路器内部结构原理图1：永磁机构；2：手动分闸转轮；3：驱动扁钢；4：辅助开关；5：分闸弹簧6：壳体；7：绝缘拉杆；8：下绝缘筒；9：软连接；10：上绝缘筒；11：真空灭弧室灭弧原理：ZW32-12型真空永磁断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，具有极高的真空度。

户外高压真空断路器高所电气专业生产，价格最低183******** 饶工0577-******** QQ：271161543 ZW32-12/630-251. ZW32-12概述ZW32-12/630-25户外高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。

ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义3. 使用条件3.1 正常使用条件a) 周围空气温度: -40℃～+40℃；b) 海拔高度: 不超过2000m;c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；f) 污秽等级:Ⅲ级。

3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。

3.3 如超出上述正常使用条件，由用户与制造厂协商。

4. ZW32-12/630-25户外高压真空断路器技术参数4.1 断路器主要技术参数4.2 断路器装配调整参数4.3 CTB弹簧操动机构主要技术参数4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求5. 断路器结构特点5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

5.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。

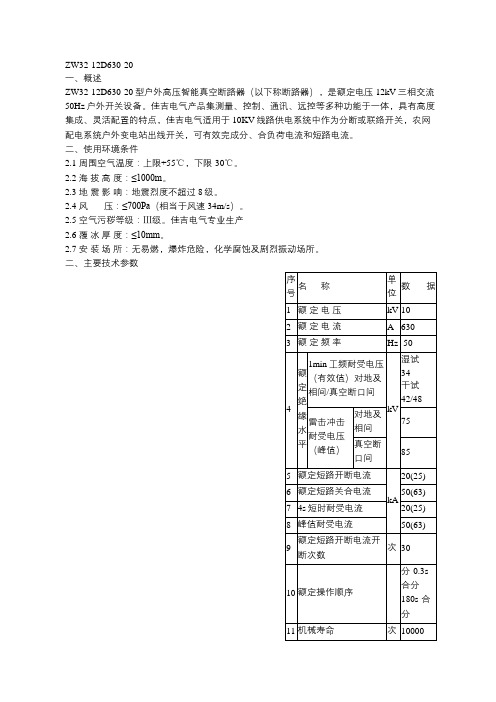

ZW32-12D630-20
一、概述
ZW32-12D630-20型户外高压智能真空断路器（以下称断路器），是额定电压12kV三相交流50Hz户外开关设备。

佳吉电气产品集测量、控制、通讯、远控等多种功能于一体，具有高度集成、灵活配置的特点，佳吉电气适用于10KV线路供电系统中作为分断或联络开关，农网配电系统户外变电站出线开关，可有效完成分、合负荷电流和短路电流。

二、使用环境条件
2.1 周围空气温度：上限+55℃，下限-30℃。

2.2 海拔高度：≤1000m。

2.3 地震影响：地震烈度不超过8级。

2.4 风压：≤700Pa（相当于风速34m/s）。

2.5 空气污秽等级：Ⅲ级。

佳吉电气专业生产
2.6 覆冰厚度：≤10mm。

2.7 安装场所：无易燃，爆炸危险，化学腐蚀及剧烈振动场所。

二、主要技术参数。

zw32-12断路器zw32-12断路器高压真空断路器系三相交流50Hz户外高压开关设备，主要用于农网和城乡的10kV系统，作为分合负荷电流，过载电流及短路电流之用，也可用于其他类似的场所。

信息更新: 2018年4月9日一、户外真空断路器的绝缘性：一、真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。

二、真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。

真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。

三、电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。

抗拉强度和熔点越高，电极在真空下的绝缘强度越高。

四、实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。

五、二、真空中电弧的形成与熄灭：（1）真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。

同时，开断电流的大小不同，电弧表现的特点也不同。

我们一般把它分为小电流真空电弧和大电流真空电弧。

（一）小电流真空电弧触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。

同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。

在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。

有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。

1主题内容与适用范围1.总则ZW□-12(BRVW)型户外高压真空断路器（以下简称断路器）为额定电压12kV，三相交流50Hz的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站架空线路及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。

本产品除符合我国国家标准GB1984-2003《高压交流断路器》、JB/T3855-2008《高压交流真空断路器》和国际电工委员会IEC62271-100（2001版）《高压交流断路器》的有关规定外，尚应满足本技术条件的要求。

2引用标准下列标准所包含的条文，通过在本技术条件中引用成为本技术条件的条文。

本技术条件编制时，所示版本均为有效。

凡不注明日期的引用文件，其最新版本适用于本技术条件。

GB311.1-1997 《交流输变电设备的绝缘配合》GB1984-2003 《高压交流断路器》GB2706-1989 《高压交流电器动热稳定试验方法》GB3309-1989 《高压开关设备常温下的机械试验》JB/T3855-2008 《高压交流真空断路器》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》DL/T593-2006 《高压开关设备和控制设备标准的共用技术要求》JB/T8738-2008 《高压交流开关设备用真空灭弧室》DL/T402-2007 《交流高压断路器订货技术条件》DL/T403-2000 《12kV～40.5kV高压真空断路器订货技术条件》GB/T16927.1-1997 《高电压试验技术第一部分:一般试验要求》GB/T16927.2-1997 《高电压试验技术第二部分:测量系统》3.产品使用环境条件a. 周围空气温度不超过400C ，且在24h 内测得的温度平均值不超过350C, 最低周围空气温度不超过-250C;b. 应当考虑高达1000W/m 2(晴天中午)的阳光辐射;c. 海拔不超过1000m ;d. 周围空气可以受到尘埃、烟、腐蚀性气体、蒸气或盐雾的污染。

适用范围
ZW32-12户外高压交流真空断路器是三相交流50Hz、额定电压12kV的户外高压开关设备。

适用于
开断、关合城市或农村配电系统的负荷电流、过载电流和短路电流。

型号及其含义
主要技术参数
Z W 32 - 12 G / 630 - 20
额定短路开断电流(kA)
额定电流(A)
带隔离开关
额定电压(kV)
设计序号
户外
真空断路器
ZW32-12
户外高压交流真空断路器
060
外形及安装尺寸图1 ZW32-12
户外高压真空断路器
ZW32-12
户外高压交流真空断路器
高压电器
061
订货须知
1、产品型号、名称及参数；
2、互感器变比及等级；
3、数量及交货期；
4、操作方式：电动或手动；
5、其它特殊要求；
图2 ZW32-12户外高压真空断路器(G ) 图3 ZW32-12(G ) 户外高压真空断路器安装尺寸
ZW32-12户外高压交流真空断路器
062。

智能式内置PT真空断路器
一、概述
ZW32M-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。

主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

本断路器具有内置PT、易安装、体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。

该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

概述ZW32F-12户外交流高压分界真空断路器是我公司自主研发的一款分界式断路器。

主要由ZW32-12型真空断路器本体、CH40智能分界控制装置及外置电压互感器等三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。

具有故障检测、控制保护及通讯功能。

该断路器能自动判断、检测界内与界外毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

本体开关采用真空灭弧室灭弧、硅橡胶绝缘材料绝缘，主导电回路密封于不锈钢箱体中，整体密封性能优良，具有防爆、防凝露、防污秽，不受外界环境影响的优点，是智能电网控制和保护的户外产品。

产品型号及含义额定短路开断电流（kA)额定电流(A)最高工作电压(kV)分界式设计序号户外真空断路器主要功能特点● 具备三段式过流保护。

能由用户自行设定重合次数，重合间隔时间，复位时间，反时限曲线等参数。

● 具备后加速功能，当开关重合永久性故障时，会加速跳闸且闭锁不得再合闸。

零序接地保护，可根据需要投入/退出，设置电流定值延时时间、闭锁等参数。

● 具备上电延时合闸，掉电延时分闸功能。

环网运行功能，选用于环网运行线路，具有双侧加电不合闸，运行中单侧失电延时合闸功能(可根据用户需要求另配备)。

● 具备远方通信功能，配备通信模块，具有“四遥”功能，可实现光纤及GPRS、GSM等通讯功能。

● 具备事件查询、参数校正等功能，同时具备就近遥控功能，可在不小于30m的距离内进行遥控分、合闸及解锁操作。

012 ZW32F-12户外高压交流分界真空断路器主要技术参数使用环境条件1、环境温度：-40+40℃;2、海拔不超过2000m ，2000以上与用户协商3、风压不超过700Pa (相当于风速34m /s )4、相对温度日平均值不大于95%，月平均值不大于90%；5、空气污秽程Ⅲ级；6、周围空气不应受腐蚀性气体或可燃性气体等明显污染；7、无经常性剧烈振动。

℃高压电器ZW32F-12户外高压交流分界真空断路器013机械特性参数表外形及安装尺寸图1 ZW32F-12外形图014ZW32F-12户外高压交流分界真空断路器1.分合闸操作手柄 3.分合闸指示 4.电压互感器 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.操作机构2.储能手柄订货须知1、订货时应说明产品的型号、名称、数量及额定参数值；2、用户须提供断路器的电流互感器变比；3、用户须提出安装方式，选择相应的紧固附件；4、用户须根据使用要求选择相应的的功能配置；5、注明是否配备GPRS 功能，是否配外置PT （控制电源用）；6、确定控制器的外形结构；高压电器015ZW32F-12户外高压交流分界真空断路器1.分合闸操作手柄 3.分合闸指示 4.电压互感器 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.操作机构2.储能手柄 图2 ZW32-12G 外形图F。

第一章概述随着计算机技术、传感器技术和网络通信技术的发展以及电力系统中配网运行要求的提高，功能单一的一次设备在配电网络的应用中日益显示出其不便之处，因而从配电网系统的全局着眼，开发基于节点（终端）的高压永磁真空断路器已势在必行。

基于这一思想，北京四方华能电气设备开发研制了ZW32－12型高压永磁真空断路器，它集微处理机技术、现代网络通讯技术和新型开关制造技术于一体，广泛适用于城市电网作为分断或联络开关，或用于农网配电系统户外变电站作为出线开关，可有效完成传统的重合器的工作，分、合负荷电流和短路电流。

装置内部所配置的测量保护控制和通讯功能可充分满足配电自动化系统要求。

ZW32－12型高压永磁真空断路器为组合式系列化产品：可选配组合隔离开关，为线路检修提供可视断口；断路器配用永磁操动机构，与真空灭弧室形成最良好的配合完成操作功能，合分动作稳定可靠；整个产品设计先进合理、结构紧凑，箱体完全密封，内部无凝露，机件无锈蚀，开关可靠性大大提高；采用新型复合固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾；套管竖向布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；选配的隔离开关带有手动操动机构，两者构成机械防误操作闭锁；断路器和隔离开关的基座外壳有不锈钢和普通钢板经达克罗防锈处理两种可选，可达到在有效使用期（10年）内无需油漆维护；智能控制单元内的电源系统保证在无日光照射时提供至少180小时的电池持续供电，能控制开关进行可靠动作。

由于ZW32－12型智能一体化真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配无线遥控器，可以在200米范围内控制开关的分合；适用于城乡电网就地操作和远方控制；除了电池每6至7年更换一次外，断路器本体基本终身免维护。

ZW32M-12系列户外高压永磁真空断路器
产品概述：
ZW32M-12系列户外高压永磁真空断路器为额定电压为12kV，三相交流50Hz的户外配电设备。

主要用于开断、关合系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

主要功能特点
1、智能化控制功能：该断路器具有就地开关状态控制、三段式过流保护、三次自动重合闸等功能外，还有RS—485通讯接口能实现遥测、遥调、遥控、遥讯等功能，适用于各种规模的自动化配电系统。

13588 99 62 18
2、永磁式操作机构：本断路器佳吉电气采用目前最先进的永磁式揉作机构，机构零部件不磨损，其机械寿命可达到30000次，是普通弹簧机构的3倍。

由于永磁机构机械零件数量比弹簧机构减小了70%，开关的可靠性得到大幅度提高。

3、全密封的结构设计：该断路器的真空灭弧室，操作机构及操作联杆全密封在断路器底座内，解决了凝露对断路器零件的锈蚀，产品可以达到10年内免维护。

4、小型化结构：断路器采用新型复合固体绝缘材料，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾。

整个产品设计先进合理，结构紧凑，内部无凝露，机构无锈蚀。

主要技术参数：
外形及安装尺寸：。

Z W 32 - 24630/- 25额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户外真空断路器概述产品型号及其含义ZW32-24户外高压交流真空断路器是额定电压24kV，50Hz的户外配电设备。

是我集团公司根据我国电力系统远景规划及有关标准自行开发研制的开关设备，各项性能指标完全符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》中规定要求。

具有开断和关合线路中的负荷电流、过载电流及短路电流的能力。

适用于变电站、工矿企业配电系统中作保护和控制设备，也适用于农村电网及频繁操作的场所。

三相交流● 采用三相支柱式结构，具有开断性能稳定，无燃烧和爆炸危险、免维护、体积小、重量轻、使用寿命长。

● 采用全密封结构，真空灭弧室系统、操作系统全封闭在密封性能好的箱体中，有助于提高防潮、防凝露，特别适合于严寒或潮湿的环境中。

● 三相支柱及电流互感器采用进口高性能户外环氧树脂固体绝缘，具有耐高低温、耐紫外线、抗老化的特点。

● 小型化弹簧操作机构，分合闸能耗低，直动式传动方式，整机零部件少可靠性高。

● 断路器的分合闸操作可以手动也可电动操作，配置智能控制器，可满足电网自动化功能。

主要功能特点断路器主要技术参数ZW32-24户外高压交流真空断路器0662-φ12外形尺寸与安装尺寸1、下出线2、电流互感器3、上进线4、绝缘支柱5、真空灭弧室6、 导电夹7、软连接 8、绝缘拉杆 9、操作机构10、箱体1、额定电压、额定电流；2、电流互感器变比；3、外壳采用不锈钢，还是普通钢板。

4、操作方式：电动或手动；订货须知ZW32-24户外高压交流真空断路器067。
