数字控制器的模拟设计方法

S7-300程序设计方法(模拟量控制)引言在自动化控制系统中，模拟量控制是一种重要的控制方式。

S7-300是西门子公司开发的一种可编程控制器（PLC），它提供了一种灵活的方式来实现模拟量控制。

本文将介绍如何使用S7-300进行模拟量控制的程序设计方法。

硬件配置，我们需要了解S7-300的硬件配置。

S7-300包括一个或多个CPU，用来执行用户编写的程序。

CPU和其他设备之间通过总线连接，包括输入模块、输出模块和模拟量模块。

在模拟量控制中，模拟量模块用来读取传感器的模拟信号，并输出控制信号给执行器。

编程软件S7-300使用STEP7编程软件进行程序设计。

STEP7提供了一个友好的图形化界面，以及一套丰富的函数库来支持编程。

在开始编程之前，我们需要安装和配置STEP7软件，并连接S7-300 PLC。

程序设计步骤1. 配置模拟量模块：在STEP7软件中，我们需要配置模拟量模块。

这包括设置模块的地质、通道数和其他参数。

配置完成后，我们可以通过函数调用的方式读取模块的模拟信号。

2. 编写读取模拟信号的程序：在STEP7软件中，我们可以使用函数库提供的函数来读取模拟量模块的模拟信号。

这些函数会将模拟信号转换为数字量，以便后续的控制算法使用。

3. 设计控制算法：在STEP7软件中，我们可以使用图形化编程语言来设计控制算法。

控制算法可以包括PID控制器、滤波器和限幅器等。

通过读取模拟信号并对其进行处理，我们可以控制信号，并输出给执行器。

4. 编写输出控制信号的程序：在STEP7软件中，我们可以使用函数库提供的函数来输出控制信号。

这些函数将控制信号转换为模拟输出信号，并输出给执行器。

5. 调试和测试：在完成程序设计后，我们需要进行调试和测试。

我们可以使用STEP7软件提供的在线模拟功能来模拟真实的输入和输出信号，并进行调试和测试。

本文介绍了在S7-300上进行模拟量控制的程序设计方法。

通过配置模拟量模块、编写读取模拟信号的程序、设计控制算法和编写输出控制信号的程序，我们可以实现灵活且高效的模拟量控制。

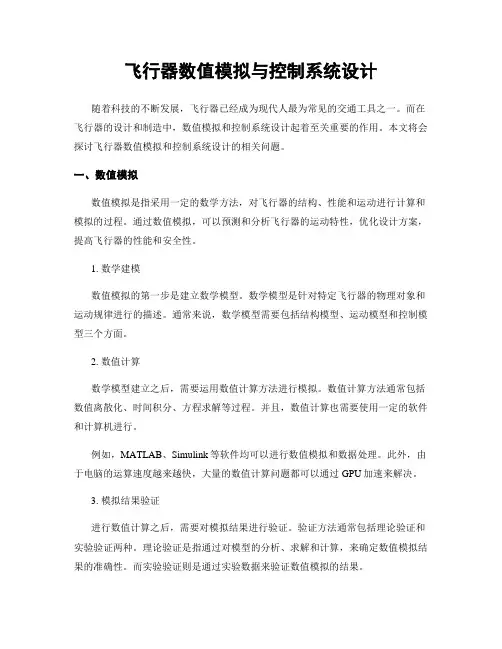

飞行器数值模拟与控制系统设计随着科技的不断发展，飞行器已经成为现代人最为常见的交通工具之一。

而在飞行器的设计和制造中，数值模拟和控制系统设计起着至关重要的作用。

本文将会探讨飞行器数值模拟和控制系统设计的相关问题。

一、数值模拟数值模拟是指采用一定的数学方法，对飞行器的结构、性能和运动进行计算和模拟的过程。

通过数值模拟，可以预测和分析飞行器的运动特性，优化设计方案，提高飞行器的性能和安全性。

1. 数学建模数值模拟的第一步是建立数学模型。

数学模型是针对特定飞行器的物理对象和运动规律进行的描述。

通常来说，数学模型需要包括结构模型、运动模型和控制模型三个方面。

2. 数值计算数学模型建立之后，需要运用数值计算方法进行模拟。

数值计算方法通常包括数值离散化、时间积分、方程求解等过程。

并且，数值计算也需要使用一定的软件和计算机进行。

例如，MATLAB、Simulink等软件均可以进行数值模拟和数据处理。

此外，由于电脑的运算速度越来越快，大量的数值计算问题都可以通过GPU加速来解决。

3. 模拟结果验证进行数值计算之后，需要对模拟结果进行验证。

验证方法通常包括理论验证和实验验证两种。

理论验证是指通过对模型的分析、求解和计算，来确定数值模拟结果的准确性。

而实验验证则是通过实验数据来验证数值模拟的结果。

二、控制系统设计控制系统是飞行器中最为重要的部分之一。

合理的控制系统设计可以保证飞行器的安全、稳定、高效的运行。

控制系统的设计包括三部分：控制方法设计、控制器设计、控制器实现。

1. 控制方法设计控制方法设计是指通过对飞行器运动特性进行分析和研究，找到最为合理的控制方案。

通常来说，控制方法分为自适应控制、PID控制、优化控制等几种。

2. 控制器设计在控制方法确定后，需要进行控制器设计。

控制器是指通过实现特定的控制算法，提供控制命令控制飞行器。

通常来说，控制器分为数字控制器和模拟控制器两种，控制器的设计需要考虑到稳定性、响应时间、精度等因素。

计算机控制系统课程复习题答案一、知识点：计算机控制系统的基本概念;具体为了解计算机控制系统与生产自动化的关系；掌握计算机控制系统的组成和计算机控制系统的主要特性；理解计算机控制系统的分类和发展趋势;回答题：1.画出典型计算机控制系统的基本框图；答：典型计算机控制系统的基本框图如下：2.简述计算机控制系统的一般控制过程；答：1 数据采集及处理,即对被控对象的被控参数进行实时检测,并输给计算机进行处理；2 实时控制,即按已设计的控制规律计算出控制量,实时向执行器发出控制信号;3.简述计算机控制系统的组成；答：计算机控制系统由计算机系统和被控对象组成,计算机系统又由硬件和软件组成;4.简述计算机控制系统的特点；答：计算机控制系统与连续控制系统相比,具有以下特点：⑴计算机控制系统是模拟和数字的混合系统;⑵计算机控制系统修改控制规律,只需修改程序,一般不对硬件电路进行改动,因此具有很大的灵活性和适应性;⑶能够实现模拟电路不能实现的复杂控制规律;⑷计算机控制系统并不是连续控制的,而是离散控制的;⑸一个数字控制器经常可以采用分时控制的方式,同时控制多个回路;⑹采用计算机控制,便于实现控制与管理一体化;5.简述计算机控制系统的类型;答：1操作指导控制系统；2直接数字控制系统；3监督计算机控制系统4分级计算机控制系统二、知识点：计算机控制系统的硬件基础;具体为了解计算机控制系统的过程通道与接口；掌握采样和保持电路的原理和典型芯片的应用,掌握输入/输出接口电路：并行接口、串行接口、A/D和D/A的使用方法,能根据控制系统的要求选择控制用计算机系统;回答题：1.给出多通道复用一个A/D转换器的原理示意图;2.给出多通道复用一个D/A转换器的原理示意图;3.例举三种以上典型的三端输出电压固定式集成稳压器;答：W78系列,如W7805、7812、7824等；W79系列,如W7805、7812、7824等4.使用光电隔离器件时,如何做到器件两侧的电气被彻底隔离答：光电隔离器件两侧的供电电源必须完全隔离;5.说明隔离电源的基本作用;答：为了实施隔离技术,隔离电源可以为被隔离的各个部分提供独立的或相互隔离的电源供电,以切断各个部分间的电路联系;6.什么是采样或采样过程7.答：采样或采样过程,就是抽取连续信号在离散时间瞬时值的序列过程,有时也称为离散化过程;8. 简述典型的计算机控制系统中所包含的信号形式;答：1 连续信号;2 模拟信号;3 离散信号;4 采样信号;5 数字信号;9. 根据采样过程的特点,可以将采样分为哪几种类型10.答：根据采样过程的特点,可以将采样分为以下几种类型;1 周期采样 ;指相邻两次采样的时间间隔相等,也称为普通采样;2 同步采样;如果一个系统中有多个采样开关,它们的采样周期相同且同时进行采样;3 非同步采样;如果一个系统中有多个采样开关,它们的采样周期相同但不同时开闭;4 多速采样;如果一个系统中有多个采样开关,每个采样开关都是周期采样的,但它们的采样周期不相同;5 随机采样;若相邻两次采样的时间间隔不相等;11. 什么是信号重构答：把离散信号变为连续信号的过程,称为信号重构,它是采样的逆过程;12. 写出零阶保持器的传递函数; 答：零阶保持器的传递函数为01e ()TsH s s--=; 13. 引入零阶保持器对系统开环传递函数的极点有何影响答：零阶保持器的引入并不影响开环系统脉冲传递函数的极点;14. 简述采样定理的基本内容;答：采样定理: 如果连续信号)(t f 具有有限频谱,其最高频率为max ω,则对)(t f 进行周期采样且采样角频率s max 2ωω≥时,连续信号)(t f 可以由采样信号)(*t f 唯一确定,亦即可以从)(*t f 无失真地恢复)(t f ;15. 简述连续信号的定义;答：连续信号是在整个时间范围均有定义的信号,它的幅值可以是连续的,也可以是断续的;16. 简述离散信号的定义;答：模拟信号是在整个时间范围均有定义的信号,它的幅值在某一时间范围内是连续的;模拟信号是连续信号的一个子集,在大多数场合与很多文献中,将二者等同起来,均指模拟信号;17. 简述采样信号的定义;答：采样信号是离散信号的子集,在时间上是离散的、而幅值上是连续的;在很多场合中,我们提及离散信号就是指采样信号;18. 简述数字信号的定义;答：数字信号是幅值整量化的离散信号,它在时间上和幅值上均是离散的;三、知识点：数字控制器的模拟化设计方法;具体为介绍数字控制器的模拟化设计方法,掌握模拟控制器与数字控制器的转换方法,掌握数字PID 控制器的设计方法及存在的问题、改进的办法;回答题：1. 简述比例调节作用;答：比例调节器对偏差是即时反应的,偏差一旦出现,调节器立即产生控制作用,使输出量朝着减小偏差的方向变化,控制作用的强弱取决于比例系数K P;比例调节器虽然简单快速,但对于系统响应为有限值的控制对象存在静差;加大比例系数K P可以减小静差,但是K P过大时,会使系统的动态质量变坏,引起输出量振荡,甚至导致闭环系统不稳定;2.简述积分调节的作用答：为了消除在比例调节中的残余静差,可在比例调节的基础上加入积分调节;积分调节具有累积成分,只要偏差e不为零,它将通过累积作用影响控制量u,从而减小偏差,直到偏差为零;积分时间常数T I大,则积分作用弱,反之强;增大T I将减慢消除静差的过程,但可减小超调,提高稳定性;引入积分调节的代价是降低系统的快速性;3.简述微分调节的作用答：为加快控制过程,有必要在偏差出现或变化的瞬间,按偏差变化的趋向进行控制,使偏差消灭在萌芽状态,这就是微分调节的原理;微分作用的加入将有助于减小超调,克服振荡,使系统趋于稳定;4.为什么会出现比例和微分饱和现象答：当给定值发生很大跃变时,在PID增量控制算法中的比例部分和微分部分计算出的控制增量可能比较大由于积分项的系数一般小得多,所以积分部分的增量相对比较小;如果该计算值超过了执行元件所允许的最大限度,那么,控制作用必然不如应有的计算值理想,其中计算值的多余信息没有执行就遗失了,从而影响控制效果;5.如何消除比例和微分饱和现象答：抑制比例和微分饱和的办法之一是用“积分补偿法”;其中心思想是将那些因饱和而未能执行的增量信息积累起来,一旦有可能再补充执行;6.增量型PID控制算式具有哪些优点答：1计算机只输出控制增量,即执行机构位置的变化部分,因而误动作影响小;2在i时刻的输出ui,只需用到此时刻的偏差,以及前一时刻、前两时刻的偏差e i-1、e i-2和前一次的输出值u i-1,这大大节约了内存和计算时间;3在进行手动—自动切换时,控制量冲击小,能够较平滑地过渡;7.如何利用试凑法调整PID算法的参数答：1先整定比例部分：将比例系数KP由小调大,并观察相应的系统响应趋势,直到得到反应快、超调小的响应曲线;2如果在比例调节的基础上系统的静差不能满足设计要求,则需加入积分环节;3如果即使有比例积分控制器消除了偏差,但动态过程仍不令人满意,则可以加入微分环节,构成PID 控制器;在整定时,可先置微分时间系数TD为零,在第二步整定的基础上,增大微分时间系数TD,同时相应地改变比例系数KP和积分时间系数TI,逐步试凑,以获得满意的调节效果和控制参数;8.何为积分饱和现象答：在标准PID位置算法中,控制系统在启动、停止或者大幅度提降给定值等情况下,系统输出会出现较大的偏差,这种较大偏差,不可能在短时间内消除,经过积分项累积后,可能会使控制量uk很大,甚至超过执行机构的极限u max;另外,当负误差的绝对值较大时,也会出现u<u min的另一种极端情况;显然,当控制量超过执行机构极限时,控制作用必然不如应有的计算值理想,从而影响控制效果;这类现象在给定值突变时容易发生,而且在起动时特别明显,故也称“起动效应”;9.如何消除积分饱和现象答：减小积分饱和的关键在于不能使积分项累积过大;因此当偏差大于某个规定的门限值时,删除积分作用,PID控制器相当于一个PD调节器,既可以加快系统的响应又可以消除积分饱和现象,不致使系统产生过大的超调和振荡;只有当误差e在门限ε之内时,加入积分控制,相当于PID控制器,则可消除静差,提高控制精度;10.等效离散化设计方法存在哪些缺陷答：等效离散化设计方法存在以下缺陷：1 必须以采样周期足够小为前提;在许多实际系统中难以满足这一要求;2 没有反映采样点之间的性能;特别是当采样周期过大,除有可能造成控制系统不稳定外,还使系统长时间处于“开环”、失控状态;因此,系统的调节品质变坏;3 等效离散化设计所构造的计算机控制系统,其性能指标只能接近于原连续系统只有当采样周期T=0时,计算机控制系统才能完全等同于连续系统,而不可能超过它;因此,这种方法也被称为近似设计;计算题：1. 用后向差分法求下列模拟控制器的等效数字控制器,设采样周期T=1s;解：2. 用双线性变换法求下列模拟控制器的等效数字控制器,设采样周期T=;解：3．某连续控制系统的校正装置的传递函数为试分别用前向差分法和后向差分法求该装置的递推输出序列设输入为et,输出为ut ;解：前向差分后向差分4. 已知某连续控制器的传递函数为试用双线性变换法求出相应的数字控制器的脉冲传递函数Dz,其中T=1s;解：应用双线性变换211zsT z-=+5. 已知某连续控制器的传递函数为写出等效的递推型数字PID控制器的差分形式;解：应用后向差分法11z sT--=6. 已知某连续控制器的传递函数为现用数字PID算法实现它,试写出其相应的增量型PID算法输出表达式;设采样周期T=1s;解：应用后向差分法等效离散化11z sT--=四、知识点：计算机控制系统的直接设计方法;具体为掌握数字控制器的直接设计方法,包括最少拍无差有波纹、无波纹系统设计方法,大林方法;了解根轨迹设计法及频域设计法;回答题：1.给出常规的直接设计法或离散化设计法的具体设计步骤;答：直接设计法或称离散化设计法的具体设计步骤如下：1根据已知的被控对象,针对控制系统的性能指标要求及其它约束条件,确定理想的闭环脉冲传递函Φz;数()2确定数字控制器的脉冲传递函数Dz；根据Dz编制控制算法程序;2.什么是最少拍设计3.答：最少拍设计,是指系统在典型输入信号如阶跃信号,速度信号,加速度信号等作用下,经过最少拍有限拍,使系统输出的稳态误差为零;4.最少拍设计有什么不足之处答：最少拍控制器设计时,对于不同的输入,要求使用不同的闭环脉冲传递函数;所以这样设计出的控制器对各种典型输入信号的适应能力较差;若运行时的输入信号与设计时的输入信号形式不一致,将得不到期望的最佳性能;5.最少拍无纹波控制器实现的必要条件是什么6.答：最少拍无纹波控制能够实现的必要条件是被控对象中含有与输入信号相对应的积分环节数;7.大林算法的设计目标是什么答：大林算法的设计目标都是使闭环传递函数Φs相当于一个纯滞后环节和一个惯性环节的串联,其中纯滞后环节的滞后时间τ与被控对象的纯滞后时间完全相同;8.所谓振铃现象是什么答：所谓振铃Ringing现象,是指数字控制器的输出以二分之一采样频率大幅度衰减的振荡;9.振铃幅度如何定义答：振铃幅度RA用来衡量振铃强烈的程度;常用单位阶跃作用下数字控制器第0次输出量与第1次输出量的差值来衡量振铃现象强烈的程度;10.如何消除振铃现象答：有两种方法可用来消除振铃现象;第一种方法是先找出Dz中引起振铃现象的因子z=-1附近的极点,然后令其中的z=1,根据终值定理,这样处理不影响输出量的稳态值;第二种方法是从保证闭环系统的特性出发,选择合适的采样周期T及系统闭环时间常数T c,使得数字控制器的输出避免产生强烈的振铃现象;计算题：1. 已知广义被控对象:1e 1()(1)Ts G s s s s --=+, 给定T =1s ;针对单位斜坡输入设计最小拍有纹波控制系统;解：由已知条件,被控对象含有一个积分环节,有能力产生单位斜坡响应;求广义对象脉冲传递函数为可以看出,Gz 的零点为单位圆内、极点为1单位圆上、单位圆内,故u =0,v =0单位圆上除外,m =1;根据稳定性要求,Gz 中z =1的极点应包含在Φe z 的零点中,由于系统针对等速输入进行设计,故p =2;为满足准确性条件另有Φe z=1－z -12F 1z ,显然准确性条件中已满足了稳定性要求,于是可设解得 1,210-==c c ;闭环脉冲传递函数为则 1111e () 5.435(10.5)(10.368)()()()(1)(10.718)Φz z z D z Φz G z z z ------==-+ 2. 设不稳定对象112.2()1 1.2z G z z--=+,试对单位阶跃输入设计最少拍有纹波控制器; 解：由112.2()1 1.2z G z z--=+知,0, 1, m=1, 1u v p === 3. 给定对象1111210.265(1 2.78)(10.2)()(1)(10.286)z z z G z z z -----++=--,试对单位阶跃输入设计最少拍有纹波数字控制器;解：由题知,1, 0, m=1, 1u v p ===4. 已知广义被控对象:1e 1()1Ts G s s s --=+, 给定T =1s;针对单位阶跃输入设计最小拍无纹波控制系统;解：广义对象脉冲传递函数为可以看出,Gz 的零点为单位圆内、极点为1单位圆上、单位圆内,故w =0,v =0单位圆上除外, m =1;针对阶跃输入进行设计,故p =1;于是可设解得 01c =;闭环脉冲传递函数为则 11e ()10.368()()()0.632(1)Φz z D z Φz G z z ---==- 5. 设对象的传递函数 10()(1)=+G s s s ,采样周期T ＝1s,试对单位阶跃输入设计最少拍无纹波数字控制器;解：对所给对象求z 变换,可得 6. 已知广义被控对象为21e 1()e 1Ts s G s s s ---=+;其中,T =1s;期望的闭环脉冲传递函数中的时间常数取为T c =,应用史密斯预估器方法确定数字控制器;解：不含纯滞后的广义对象脉冲传递函数为广义对象脉冲传递函数为不考虑纯滞后,闭环系统理想脉冲传递函数为01()0.51Φs s =+,进而1011e 10.865()0.5110.135Ts z Φz s s z ---⎡⎤-==⎢⎥+-⎣⎦Z 求得100100()10.368() 1.369[1()]()1Φz z D z Φz G z z ---==-- 于是得史密斯预估器如下7. 某电阻炉,其传递函数可近似为带纯滞后的一阶惯性环节 用飞行曲线法测得电阻炉的有关参数为d d 1.16,τ30s,680s K T ===;若采用零阶保持器,取采样周期T ＝6s,要求闭环系统的时间常数为350T s τ=;用大林算法求取对电阻炉实现温度控制的数字控制器的算式;解：根据大林算法。

教师批阅引言由于最少拍控制系统模拟连续系统要求的参数准确，但在实验电路中的元器件自身参数的不准确性，及受温度或其它因素的影响，很难做到参数的准确，特别是一阶惯性环节和积分环节的参数不易整定，输出波形易出现失真，很难得到理想的结果，多年来基本上是利用传输函数建立仿真模型，这种仿真模型构建方法相对简单，仅用比例积分、一阶惯性和传输函数数学模块搭建，可避免参数的不准确性。

最少拍数字控制器包括最少拍有纹波数字控制器与最少拍无纹波数字控制器两种，要求具有以下特点：（１）准确性。

对特定的参考输入信号在到达稳态后系统输出在采样点的值准确跟踪输入信号即采样点上的输出不存在稳态误差。

（２）快速性。

在各种使系统在有限拍内到达稳态的没计中系统准确跟踪输入量所需的采样周期数应为最少。

（３）稳定性。

数字控制器必须在物理上可实现且应该是稳定的闭环系统。

在采样点上的输出不存在稳态误差，但在采样点间的输出存在稳态误差的系统为有波纹最少拍控制系统。

若在采样点上和采样点间的输出均不存在稳态误差，则这系统为无波纹最少拍控制系统。

它们各有自己的优点，也都存在一些不足。

相对于最少拍无纹波数字控制系统来说最少拍有纹波数字控制系统能使系统输出达到稳态是的拍数最少，但是不能保证任意两个采样点之间的稳态误差为零；最少拍无纹波数字控制系统在采样点上和采样点间的输出均不存在稳态误差，但是它的响应速度相对较慢无论是最少拍有纹波还是最少拍无纹波控制系统，其控制算法都是依据被控对象的准确的数学模型G(z)来确定的。

课程设计用纸教师批阅一、设计的目的及意义通过对最少拍数字控制器的设计与仿真，让自己对最少拍数字控制器有更好的理解与认识，透切理解最少拍、最少拍有纹波数字控制器、最少拍无纹波数字控制器的概念，分清最少拍有纹波与无纹波控制系统的优缺点，熟练掌握最少拍数字控制器的设计方法、步骤，并能灵巧地应用MATLAB 平台对最少拍控制器进行系统仿真。

通过设计，加深对计算机控制技术的认识，进一步巩固《计算机控制技术》这一门课程的基础理论知识，提高对计算机控制系统设计的能力二、方案论证 2.1、设计要求设被控对象为一阶惯性加积分环节，时间常数为1S ，增益为10，采样周期T 为1S ，要求针对该对象按最少拍算法设计数字控制器。

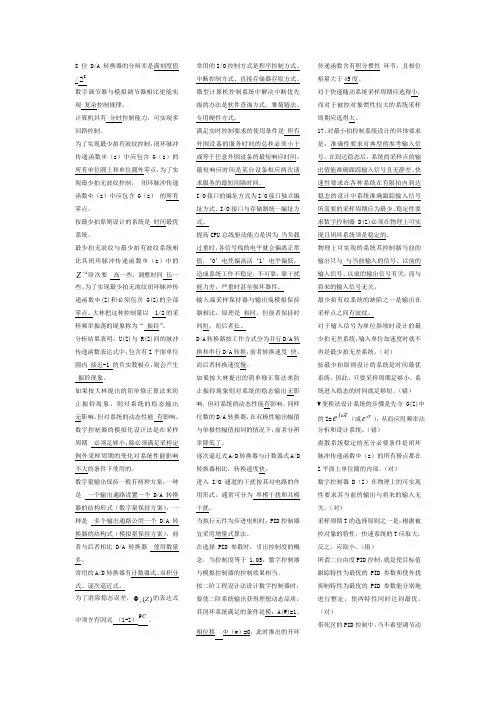

8位D/A转换器的分辩率是满刻度值/82数字调节器与模拟调节器相比更能实现复杂控制规律。

计算机具有分时控制能力，可实现多回路控制。

为了实现最少拍有波纹控制，闭环脉冲传递函数Φ（z）中应包含G（z）的所有单位圆上和单位圆外零点，为了实现最少拍无波纹控制，闭环脉冲传递函数Φ（z）中应包含G（z）的所有零点。

按最少拍原则设计的系统是时间最优系统。

最少拍无波纹与最少拍有波纹系统相比其闭环脉冲传递函数Φ（z）中的1-Z阶次要高一些，调整时间长一些。

为了实现最少拍无波纹闭环脉冲传递函数Φ(Z)和必须包含G(Z)的全部零点。

大林把这种控制量以 1/2的采样频率振荡的现象称为“振铃”。

分析结果表明：U(Z)与R(Z)间的脉冲传递函数表达式中，包含有Z平面单位圆内接近-1 的负实数极点，则会产生振铃现象。

如果按大林提出的简单修正算法来防止振铃现象，则对系统的稳态输出无影响，但对系统的动态性能有影响。

数字控制器的模拟化设计法是在采样周期必须足够小，除必须满足采样定例外采样周期的变化对系统性能影响不大的条件下使用的。

数字量输出保持一般有两种方案，一种是一个输出通路设置一个D/A转换器的结构形式（数字量保持方案），一种是多个输出通路公用一个D/A转换器的结构式（模拟量保持方案），前者与后者相比D/A转换器使用数量多。

常用的A/D转换器有计数器式、双积分式、逐次逼近式。

为了消除稳态误差，)(ZeΦ的表达式中须含有因式（1-Z）C9。

常用的I/O控制方式是程序控制方式、中断控制方式、直接存储器存取方式。

微型计算机控制系统中解决中断优先级的办法是软件查询方式、雏菊链法、专用硬件方式。

满足实时控制要求的使用条件是所有外围设备的服务时间的总和必须小于或等于任意外围设备的最短响应时间。

最短响应时间是某台设备相应两次请求服务的最短间隔时间。

I/O接口的编址方式为I/O接口独立编址方式、I/O接口与存储器统一编址方式。

提高CPU总线驱动能力是因为当负载过重时，各信号线的电平就会偏离正常值，‘0’电凭偏高活‘1’电平偏低，造成系统工作不稳定，不可靠，靠干扰能力差，严重时甚至损坏器件。

填空题1、按照控制方式分类，计算机控制系统分为开环控制和闭环控制。

2、过程输出通道包括开关量输出通道和模拟量输出通道两种。

3、计算机控制系统设计最重要的基本要求是可靠性。

4、在计算机控制系统中，信号是以脉冲序列或数字序列的方式传递的，把连续信号变成数字序列的过程叫做采样过程。

5、数字控制器的计算机程序实现主要有3种方式：直接程序设计法、串行程序设计法和并行程序设计法。

6、设闭环系统输出信号为Y(z)，输入信号为R(z)，误差信号为E(z)，则闭环误差传递函数为 W(Z)= E(z)/ R(z)。

7、数字控制器的计算机程序实现主要有3种方式：直接程序设计法、串行程序设计法和并行程序设计法。

8、已知Z变换表达式F(z)，求相应离散序列f(kT)或f*(t)的过程被称为逆Z变换。

9、在计算机控制系统中的执行机构和控制对象的输入信号一般为连续信号，这就必须将计算机输出的数字信号序列还原成连续信号，这就是信号的恢复过程。

10、所谓稳定，就是在有界输入作用下，系统的输出也是有界的。

11、数字控制器的计算机程序实现主要有3种方式：直接程序设计法、串行程序设计法和并行程序设计法。

12、过程输出通道包括模拟量输出通道和数字量输出通道两种。

13、按照控制方式分类，计算机控制系统分为开环控制和闭环控制。

14、离散系统的时间响应是他各个极点时间响应的线性叠加。

15、集散控制系统是控制(control)、计算机(computer)、数据通信(communication)和屏幕显示技术(CRT)的综合体，通常又被称为分布式控制技术。

简答题1、简述专家控制系统与专家系统的不同之处。

(1) 通常的专家系统只对专门领域的问题进行咨询工作，它的推理是以知识为基础的，其推理结果一般用于辅助用户的决策；而专家控制系统则要求能独立和自动地对控制作用作出决策，它的功能一定要具有连续的可靠性，足够的抗干扰性。

(2) 通常的专家系统一般都是以离线方式工作的，对系统运行速度没有很高的要求；而专家控制系统则要求在线动态地采集数据，处理数据，进行推理和决策，对过程进行及时的控制，因此一定要具有使用的灵活性和控制的实时性。

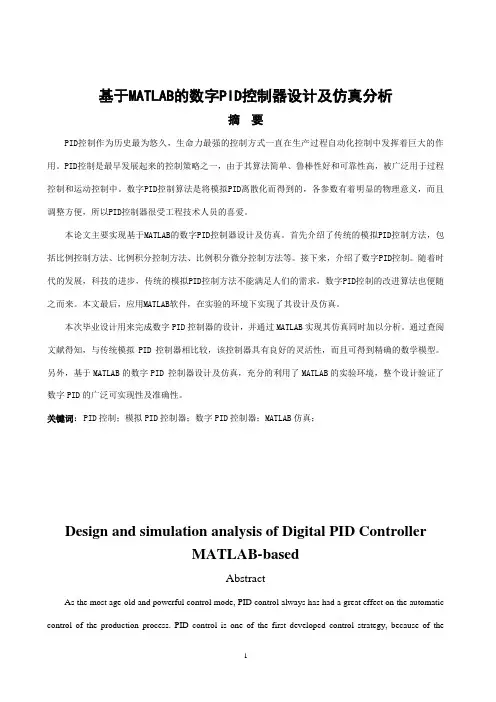

基于MATLAB的数字PID控制器设计及仿真分析摘要PID控制作为历史最为悠久，生命力最强的控制方式一直在生产过程自动化控制中发挥着巨大的作用。

PID控制是最早发展起来的控制策略之一，由于其算法简单、鲁棒性好和可靠性高，被广泛用于过程控制和运动控制中。

数字PID控制算法是将模拟PID离散化而得到的，各参数有着明显的物理意义，而且调整方便，所以PID控制器很受工程技术人员的喜爱。

本论文主要实现基于MATLAB的数字PID控制器设计及仿真。

首先介绍了传统的模拟PID控制方法，包括比例控制方法、比例积分控制方法、比例积分微分控制方法等。

接下来，介绍了数字PID控制。

随着时代的发展，科技的进步，传统的模拟PID控制方法不能满足人们的需求，数字PID控制的改进算法也便随之而来。

本文最后，应用MATLAB软件，在实验的环境下实现了其设计及仿真。

本次毕业设计用来完成数字PID控制器的设计，并通过MATLAB实现其仿真同时加以分析。

通过查阅文献得知，与传统模拟PID控制器相比较，该控制器具有良好的灵活性，而且可得到精确的数学模型。

另外，基于MATLAB的数字PID 控制器设计及仿真，充分的利用了MATLAB的实验环境，整个设计验证了数字PID的广泛可实现性及准确性。

关键词：PID控制；模拟PID控制器；数字PID控制器；MATLAB仿真；Design and simulation analysis of Digital PID ControllerMATLAB-basedAbstractAs the most age-old and powerful control mode, PID control always has had a great effect on the automatic control of the production process. PID control is one of the first developed control strategy, because of thesimple algorithm，great robust and high reliability, it is widely used in process control and motor control. Digital PID control algorithm is gotten by discreting the analog PID control, and the parameters have obvious physical meaning and facility adjustment, so PID controller is popular with engineering and technical personnel.In the paper, the main idea is to accomplish MATLAB-based digital PID controller design and simulation analysis. In the first place, the traditional analog PID control methods is introduced, including proportional control methods, proportional integral control and proportional integral differential control. In the second place, the digital PID control methods are offered. With the development of the times, the advancement of technology, traditional analog PID control method cannot make a satisfaction, then digital PID control is followed. At last，the application of MATLAB software to achieve their design and simulation is easy to accomplish.The graduation project is to complete the digital PID controller design and simulation through MATLAB simulation and analysis. It is known that through the literature, compare with traditional PID controller, the controller has good flexibility and precision of the mathematical models available. In addition, in the number of MATLAB-based PID controller design and simulation, the MATLAB experiment environment is used comprehensively. The entire design is confirmed the wide range and accuracy of digital PID controller.Key words：PID control；analog PID controller；digital PID controller；MATLAB simulatio目录摘要 (I)ABSTRACT...................................................................... I I 第1章绪论.. (1)1.1课题目的及意义 (1)1.2数字PID控制器的研究现状 (2)第2章 PID控制器 (3)2.1传统PID控制器概述 (3)2.2PID控制器的基本原理 (5)2.2.1 比例(P)调节 (6)2.2.2 比例积分(PI)调节 (7)2.2.3 比例积分微分(PID)调节 (9)第3章数字PID控制器 (13)3.1数字PID控制系统 (13)3.2数字PID控制的基本算法 (14)3.2.1 位置式PID控制算法 (14)3.2.2 增量式PID控制算法 (16)3.2.3 位置算式与增量算式的比较 (17)第4章数字PID的改进算法 (19)4.1积分算法的改进 (20)4.1.1 积分分离法 (21)4.1.2 变速积分法 (24)4.1.3 遇限消弱积分法 (25)4.1.4 梯形积分法 (26)4.2微分算法的改进 (27)4.2.1 不完全微分PID控制算法 (27)4.2.2 微分先行PID控制算法 (30)4.3带死区的PID控制算法 (32)第5章基于MATLAB的数字PID控制器设计及仿真 (34)5.1位置式PID控制算法仿真实例 (34)5.2增量式PID控制算法仿真实例 (35)参考文献 (37)谢辞 (37)第1章绪论1.1 课题目的及意义PID控制器又称为PID调节器，是按偏差的比例P、积分I、微分进行控制的调节器的简称，它主要针对控制对象来进行参数调节。

第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

图微机控制系统组成框图(1)主机：(2)输入输出通道(3)外部设备(4)检测与执行机构4.微型计算机控制系统软件有什么作用？说出各部分软件的作用。

软件是指能够完成各种功能的计算机程序的总和。

整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是微机系统的中枢神经。

就功能来分，软件可分为系统软件、应用软件及数据库。

(1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。

对用户来说，系统软件只是作为开发应用软件的工具，是不需要自己设计的。

系统软件包括：a.操作系统：即为管理程序、磁盘操作系统程序、监控程序等；b.诊断系统：指的是调节程序及故障诊断程序；c.开发系统：包括各种程序设计语言、语言处理程序(编译程序)、服务程序(装配程序和编辑程序)、模拟主系统(系统模拟、仿真、移植软件)、数据管理系统等；d.信息处理：指文字翻译、企业管理等。
