X80直缝埋弧焊管扩径焊缝开裂原因分析

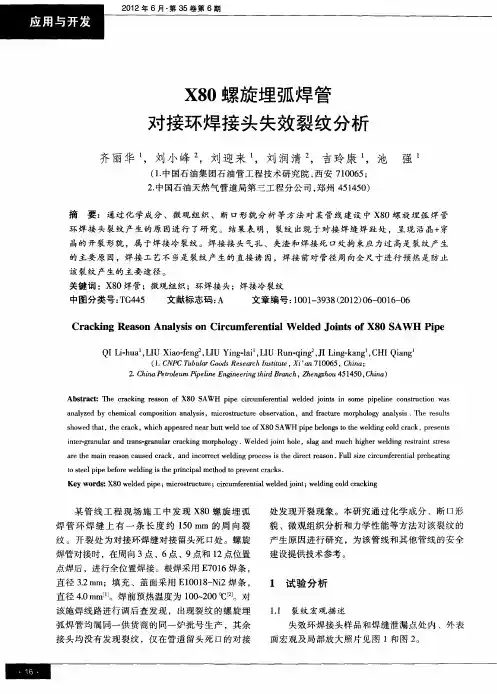

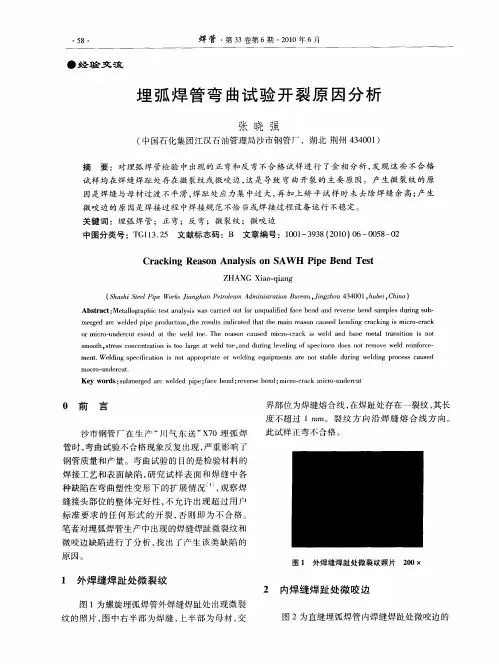

X80钢管焊接过程中产生冷裂纹分析及预防措施发表时间：2018-08-14T11:30:56.820Z 来源：《建筑细部》2018年1月中作者：王文斌[导读] 随着我国的社会的经济和科学技术的不断发展，越来越多的新鲜事物正在以迅猛的姿态进入到人们的生活当中。

广东港重绿建科技有限公司 523598摘要：随着我国的社会的经济和科学技术的不断发展，越来越多的新鲜事物正在以迅猛的姿态进入到人们的生活当中，为人们的生活带来了翻天覆地的变化。

尤其是在互联网科学技术的支持下，我国的很多行业也在逐渐面临着市场所赋予的机遇和挑战。

而我国的石油行业的发展在近些年来也是十分的明显的，特别是在运输石油的一些管道和钢管焊接的技术上更是取得了突飞猛进的成果。

而本文主要就运输石油的X80钢管进行论述，通过对X80钢管的焊接过程进行分析，进而探讨X80钢管产生冷裂纹的主要原因，最终总结出如何防止X80钢管在焊接过程中产生冷裂纹的合理适当的措施，希望对我国的石油行业的发展能够有所帮助。

关键词：X80钢管；焊接过程；冷裂纹；产生原因；防治措施时代在不断的进步，历史的巨轮也在不断的向前行进着，可以看出的是，我国随着互联网时代的到来，在计算机电子信息技术的支持下正在发生着巨大的变化。

很多行业都在面临着改革和淘汰，在市场经济的不断激励下，我国的石油行业也做出了很大的改变。

在一些长距离的运输油管上采取了全新的更为先进的材料来做出制造和建设上的调整，从原来的X52，X60，再到X70，现在是X80，可以说在技术的不断改进上，X80钢管的管壁较以往相比变得越来越薄了，而焊接过程的要求也就相应的有所提高。

所以本文主要就X80钢管的焊接过程容易产生冷裂纹这一情况进行分析，从而探讨出科学合理的解决方式。

一．导致裂纹产生的原因分析（1）X80钢管在焊接过程中的预热温度控制不当是产生裂纹的原因之一在施工的过程当中，对施工条件的控制是决定X80钢管在焊接过程中产生冷裂纹的主要原因之一。

焊接裂纹的分析与处理焊接裂纹是焊接过程中常见的缺陷之一，它会降低焊接接头的强度和韧性，影响焊接工件的使用性能。

因此，对于焊接裂纹的分析和处理具有重要意义。

本文将从焊接裂纹的成因、检测方法、分析原因以及处理方法等方面进行综合讨论。

首先，焊接裂纹的成因可以归纳为以下几个方面：1.焊接材料的选择不当：焊接底材和填料材料的化学成分或力学性能不匹配，导致焊接接头受到内应力的影响而产生裂纹。

2.焊接过程中的温度变化：焊接过程中，由于热影响区的温度变化不均匀，会产生焊接接头内部的残余应力，从而造成裂纹。

3.焊接过程中的应力集中：焊接过程中，焊接接头处于高应力状态，如角焊接、搭接焊接等，容易造成应力集中，进而引发裂纹。

4.焊接过程中的焊接变形：焊接过程中，由于热变形和收缩的不均匀性，焊接接头可能会受到大的应力而产生裂纹。

其次，对焊接裂纹的检测方法有以下几种：1.可视检测法：用肉眼观察焊接接头表面是否有裂纹存在。

这种方法简单直观，但只能检测到较大的裂纹。

2.超声波检测法：通过超声波探测仪将超声波传递到焊接接头内部，根据超声波的传播和反射来判断是否存在裂纹。

这种方法可以检测到较小的裂纹，并且可以定量评估裂纹的大小和位置。

3.X射线检测法：通过X射线透射和X射线照相来检测焊接接头内部的裂纹。

这种方法可以检测到较小的裂纹，并且可以清晰地显示裂纹的形状和位置。

4.磁粉检测法：在焊接接头表面涂覆磁粉，通过观察磁粉的分布情况来判断是否存在裂纹。

这种方法适用于表面裂纹的检测。

然后，对焊接裂纹的分析原因可以采取以下步骤：1.裂纹形态分析：观察裂纹的形态，包括长度、宽度、走向等，可以初步判断裂纹的类型和可能的成因。

2.组织分析：通过金相显微镜观察焊接接头的组织结构，判断是否存在组织非均匀性或显微缺陷等。

3.应力分析：通过有限元分析或应力测试仪器测量焊接接头的应力分布，查找可能存在的应力集中区域。

4.化学成分分析：通过光谱分析或化学分析方法来检测焊接材料中的化学成分是否合格。

焊缝裂纹产生的原因
应力、拘束力、刚性、化学成分、焊缝预留的间隙、电流、焊道、母材清洁度等。

这些因素都可能是造成焊缝开裂。

虽然焊缝开裂原因很多，但在不同场合是多种因素造成，也有两种或三种因素造成的。

但不管几个因素，其中必有一个主要因素。

也有各种条件都没有什么影响，只受一个因素造成焊缝开裂。

因此出现焊缝开裂必须首先正确地分析出开裂的主要因素和次要因素，根据造成开裂的主要、次要因素采取相应措施进行解决。

焊接过程形成的焊缝是焊条和母材两者经过电流高温熔化后形成焊缝，是焊条和母材由固体变成液体，高温液体是热胀，冷却变成固体是收缩。

由于热胀冷缩，自然使焊接结构产生应力。

有些焊接结构本身就存有拘束力和刚性。

焊接过程是由固体变成液体，也就是由固态转变成液态（通常说铁水），再由液态变成固态，也就形成焊缝。

液态转变成固态（也就是铁水转变成晶粒）。

铁水变成晶粒的过程就是结晶过程。

母材温度低的位置先开始结晶，逐渐向焊缝中间位置伸展，焊缝中间最后结晶。

由于热胀冷缩的作用，焊接结构受应力或拘束力或刚性的影响，使母材晶粒连接不到一起，轻者在焊缝中间出现小裂纹，重者在焊缝中间出现明显的裂缝。

即使母材和电焊条的化学成分都好，受焊接结构的拘束力、刚性和焊接过程产生的应力影响，也会出现裂纹或裂缝。

如果母材和电焊条的化学成分不好（碳、硫、磷等偏高）；或是焊缝预留间隙太大，母材在焊缝边缘杂质过多，或电流过大，并且焊接速度过快、过慢、焊道过宽等因素会使焊缝开裂情况更要加重。

焊接热裂纹的产生原因及防止方法一、热裂纹产生的原因分析1、焊缝中杂质和拉应力的存在因为焊缝中的杂质在焊缝结晶过程中会形成低熔点结晶。

原因是低熔点共晶物的存在.结晶时被推挤到晶界上，形成液态薄膜，凝固收缩时焊缝金属在拉应力作用下,液态薄膜承受不了拉应力而形成裂纹。

热裂纹就轻易在焊缝金属中产生.所以要控制焊缝金属杂质的含量，减少低熔点共晶物的天生。

同时由此可见结晶裂纹的产生是低熔点共晶体和焊接拉应力共同作用的结果，二者缺一不可。

低熔点共晶体是产生结晶裂纹的内因，焊接拉应力是产生结晶裂纹的外因。

2、焊缝终端部位温度的变化埋弧焊焊接时,当焊接热源靠近纵焊缝的终端部位时,焊缝端部正常的温度场将发生变化,越靠近终端其变化越大.由于引弧板的尺寸远比筒体小,其热容量也小得多,而熄弧板与筒体之间只靠定位焊连接,故可视为大部门不连续.所以终端焊缝部位的传热前提是很差的,致使该部位局部温度升高,熔池外形发生变化,熔深也将随之变大,同时熔池在高温下停留的时间也变长,熔池凝固的速度变慢,尤其当熄弧板尺寸过小、熄弧板与筒体之间的定位焊缝过短、过薄时更为明显. 焊缝外形对结晶裂纹的形成有显著的影响。

熔宽与熔深比小易形成裂纹，熔宽与熔深比大抗结晶裂纹性较高。

3、焊接线能量的影响因为埋弧焊所采用的焊接热输入量往往比其他焊接方法要大得多,焊接线能量的大小直接影响到焊缝的成形，而焊缝的成形外形又直接决定着焊缝凝固后的晶粒分布和低熔点共晶体的存在位置及受力情况，因而对结晶裂纹产生与否影响较大。

另外,焊缝的横向收缩量远比间隙的张开量要小,使终端部位的横向拉伸力比其他焊接方法要大.这对开坡口的中厚板和不开坡口的较薄板尤为明显.4、其他情况如存在强制装配,装配质量不符合要求.二、焊缝裂纹的性质及特点终端裂纹形成的部位有时为终端,有时为距终端四周地区150mm 范围内,有时为表面裂纹,有时为内部裂纹,而大多数情况是发生在终端四周的内部裂纹.裂纹与焊缝的波纹线相垂直，露在焊缝表面的有显著的锯齿外形。

埋弧焊纵焊缝终端裂纹原因分析及预防措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.编订：__________________单位：__________________时间：__________________Word格式 / 完整 / 可编辑文件编号：KG-AO-7530-73 埋弧焊纵焊缝终端裂纹原因分析及预防措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

一、概述在压力容器制造中,当采用埋弧焊焊接筒体纵焊缝时,经常会在纵焊缝的端部或靠近端部处产生裂纹(以下简称终端裂纹)。

对此问题已有不少人进行了研究,认为产生终端裂纹的主要原因是当焊接电弧接近纵焊缝终端时,焊缝在沿轴向膨胀变形的同时,还伴随有垂直轴向方向的横向张开变形;而筒体在卷制及制作装配过程中也存在着冷作硬化应力和组装应力;在焊接过程中,因终端定位焊缝及引弧板的拘束作用,在焊缝终端产生较大的拉伸应力;当电弧移动到终端定位焊缝和引弧板上时,由于该部位受热膨胀变形,使焊缝终端的横向拉伸应力得到松弛,拘束力减小,便使焊缝终端刚刚凝固的焊缝金属受到较大的拉应力而形成终端裂纹。

根据上述原因分析提出了两项解决的对策:一是增加引弧板的宽度以增加其拘束力;二是采用开槽的弹性拘束引弧板。

但是我们在实践中采取上述对策后,问题还是没有得到有效解决:如虽然采用了弹性拘束引弧板,但仍然会产生纵焊缝的终端裂纹,且在焊接厚度较小,钢性较小而经强制装配的筒体时也常有终端裂纹发生等;然而,当在筒体纵焊缝的延长部位带有产品试板时,虽然定位焊等情况与未带产品试板时相同,却很少产生纵缝产生终端裂纹。

X80管线钢焊缝熔合线开裂问题分析燕山大学材料科学与工程学院材料检测中心针对X80管线钢在平整时出现的焊接接头熔合线处开裂问题，进行了全面的分析和总结。

采用宏观金相、显微硬度计、扫描透射显微镜及能谱分析系统，对焊接接头的微观组织和显微硬度分布，断口形貌及裂纹扩展路径进行了详细的分析和讨论，并提出了解决此问题的建议。

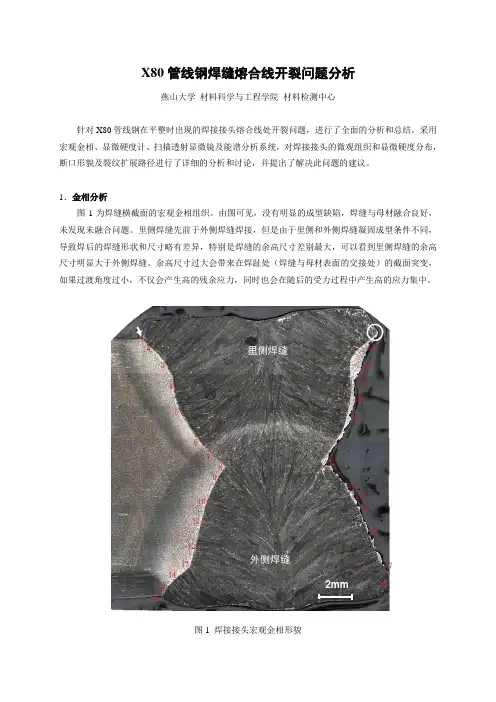

1．金相分析图1为焊缝横截面的宏观金相组织。

由图可见，没有明显的成型缺陷，焊缝与母材融合良好，未发现未融合问题。

里侧焊缝先前于外侧焊缝焊接，但是由于里侧和外侧焊缝凝固成型条件不同，导致焊后的焊缝形状和尺寸略有差异，特别是焊缝的余高尺寸差别最大，可以看到里侧焊缝的余高尺寸明显大于外侧焊缝。

余高尺寸过大会带来在焊趾处（焊缝与母材表面的交接处）的截面突变，如果过渡角度过小，不仅会产生高的残余应力，同时也会在随后的受力过程中产生高的应力集中。

图1 焊接接头宏观金相形貌图1中未断侧焊趾处（图中右箭头所示位置）过渡形状过于尖锐，这也许是校平过程中发生断裂的因素之一。

进一步观察断裂侧的形貌可以肯定，起裂位置一定在焊趾处（图中圆圈处）。

裂纹产生后在内侧焊缝的粗晶区扩展，而到了外侧焊缝时沿熔合线扩展。

与图1中数字标记的各个区域对应的组织如图2和图3所示。

从中可以看出，熔合区尺寸和近缝粗晶区的尺寸在热影响区所占的比例很小。

1-6号图片中粗大的晶粒尺寸超过了100μm.，这已经远远的超过了母材的晶粒尺寸（<10μm ）。

组织由先共析铁素体（图中白色块状区域）和粒状贝氏体为主，并伴有大量的碳化物粒子。

焊缝的柱状结晶组织清晰可辨，同时在相邻的柱状晶界面存在铁素体。

比较特殊的是7号图片组织，可以看到晶粒明显细化，这是因为该区域受到外侧焊缝的再加热并随后冷却（正火组织）所致。

从图1中也可判断7号位置正好处于外侧焊缝热影响范围内。

100μm 100μm 100μm 13 245 6图2 里侧焊缝与母材熔合线处的组织形貌图3中的9-16号组织是外侧焊缝的金相组织，可以看出，由于内外焊缝经历的焊接工艺参数不同，使得内外焊缝热影响区的组织也存在一定的差别，主要体现为外侧的焊缝的粗晶区晶粒尺寸更大，特别是白色的块状区异常长大（如图片14所示）。

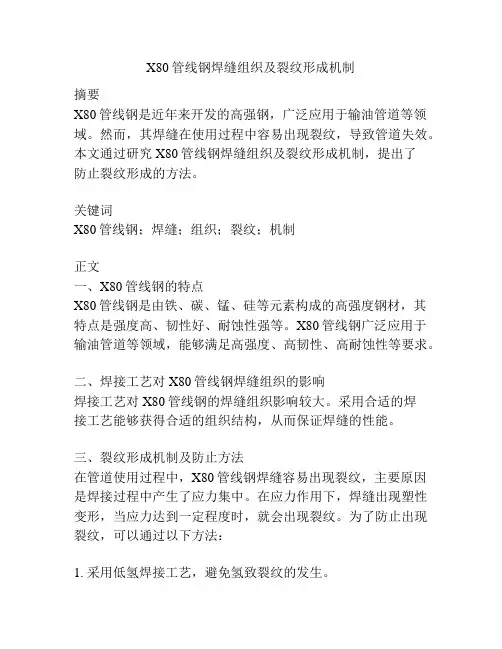

X80管线钢焊缝组织及裂纹形成机制摘要X80管线钢是近年来开发的高强钢，广泛应用于输油管道等领域。

然而，其焊缝在使用过程中容易出现裂纹，导致管道失效。

本文通过研究X80管线钢焊缝组织及裂纹形成机制，提出了防止裂纹形成的方法。

关键词X80管线钢；焊缝；组织；裂纹；机制正文一、X80管线钢的特点X80管线钢是由铁、碳、锰、硅等元素构成的高强度钢材，其特点是强度高、韧性好、耐蚀性强等。

X80管线钢广泛应用于输油管道等领域，能够满足高强度、高韧性、高耐蚀性等要求。

二、焊接工艺对X80管线钢焊缝组织的影响焊接工艺对X80管线钢的焊缝组织影响较大。

采用合适的焊接工艺能够获得合适的组织结构，从而保证焊缝的性能。

三、裂纹形成机制及防止方法在管道使用过程中，X80管线钢焊缝容易出现裂纹，主要原因是焊接过程中产生了应力集中。

在应力作用下，焊缝出现塑性变形，当应力达到一定程度时，就会出现裂纹。

为了防止出现裂纹，可以通过以下方法：1. 采用低氢焊接工艺，避免氢致裂纹的发生。

2. 控制焊接参数，使焊接热输入控制在合适的范围内，避免过大或过小的热输入，以减少应力集中。

3. 采用预热、后热处理等工艺，调整焊缝的成分和组织结构，减少裂纹的形成。

四、结论X80管线钢焊缝裂纹的形成与焊接工艺、应力、组织结构等因素密切相关。

通过采用合适的焊接工艺、调整组织结构等措施，能够有效避免裂纹的形成，保证X80管线钢管道的安全运行。

五、X80管线钢焊缝组织特点X80管线钢焊缝组织包括母材、热影响区和焊缝区。

热影响区是焊缝周围受到热影响而发生变化的区域。

在X80管线钢焊接过程中，焊接热输入对于热影响区的温度及局部组织有很大的影响。

如果热输入过大，会导致组织过热和晶间腐蚀等问题，从而导致焊缝性能下降。

相反，热输入过小，易导致焊缝性能弱，且产生大量的残余应力。

因此，要控制好热输入量，获得理想的焊接组织。

六、X80管线钢焊缝裂纹形成机制X80管线钢焊缝裂纹形成的原因多种多样，其中焊接应力是影响的主要因素。

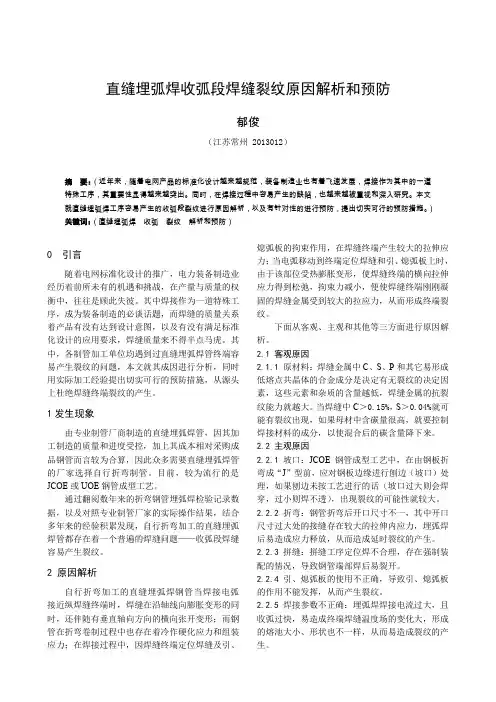

直缝埋弧焊收弧段焊缝裂纹原因解析和预防郁俊（江苏常州 2013012）摘要：（近年来，随着电网产品的标准化设计越来越规范，装备制造业也有着飞速发展，焊接作为其中的一道特殊工序，其重要性显得越来越突出。

同时，在焊接过程中容易产生的缺陷，也越来越被重视和深入研究。

本文就直缝埋弧焊工序容易产生的收弧段裂纹进行原因解析，以及有针对性的进行预防，提出切实可行的预防措施。

）关键词：（直缝埋弧焊收弧裂纹解析和预防）0 引言随着电网标准化设计的推广，电力装备制造业经历着前所未有的机遇和挑战，在产量与质量的权衡中，往往是顾此失彼。

其中焊接作为一道特殊工序，成为装备制造的必谈话题，而焊缝的质量关系着产品有没有达到设计意图，以及有没有满足标准化设计的应用要求，焊缝质量来不得半点马虎。

其中，各制管加工单位均遇到过直缝埋弧焊管终端容易产生裂纹的问题，本文就其成因进行分析，同时用实际加工经验提出切实可行的预防措施，从源头上杜绝焊缝终端裂纹的产生。

1发生现象由专业制管厂商制造的直缝埋弧焊管，因其加工制造的质量和进度受控，加上其成本相对采购成品钢管而言较为合算，因此众多需要直缝埋弧焊管的厂家选择自行折弯制管。

目前，较为流行的是JCOE或UOE钢管成型工艺。

通过翻阅数年来的折弯钢管埋弧焊检验记录数据，以及对照专业制管厂家的实际操作结果，结合多年来的经验积累发现，自行折弯加工的直缝埋弧焊管都存在着一个普遍的焊缝问题——收弧段焊缝容易产生裂纹。

2 原因解析自行折弯加工的直缝埋弧焊钢管当焊接电弧接近纵焊缝终端时，焊缝在沿轴线向膨胀变形的同时，还伴随有垂直轴向方向的横向张开变形；而钢管在折弯卷制过程中也存在着冷作硬化应力和组装应力；在焊接过程中，因焊缝终端定位焊缝及引、熄弧板的拘束作用，在焊缝终端产生较大的拉伸应力；当电弧移动到终端定位焊缝和引、熄弧板上时，由于该部位受热膨胀变形，使焊缝终端的横向拉伸应力得到松弛，拘束力减小，便使焊缝终端刚刚凝固的焊缝金属受到较大的拉应力，从而形成终端裂纹。

焊接裂纹成因分析及其防治措施焊接裂纹是在焊接过程中产生的裂纹，其成因复杂多样。

本文将对焊接裂纹的成因进行分析，并提出相应的防治措施。

焊接裂纹的成因可以归结为以下几点：1.焊接材料问题：焊接材料的组织结构和成分不合理，或者含有一定的夹杂物和缺陷，容易引起裂纹的产生。

此外，焊接材料的降温速度过快，也容易导致裂纹的形成。

2.焊接过程问题：焊接过程中，焊接参数的选择不当，如电流、电压、焊接速度等方面的控制不准确，就会导致焊接裂纹的产生。

此外，焊接过程中产生的应力集中也是裂纹产生的重要原因。

3.焊接装置问题：焊接装置的刚性不够好，容易造成焊接变形，从而引起裂纹的产生。

针对上述原因，我们可以采取以下的防治措施：1.选择合适的焊接材料：在焊接之前，应对焊接材料进行严格的检测和评估，确保其成分和组织结构符合要求。

如果发现材料存在问题，应及时更换。

2.控制焊接参数：在焊接过程中，应根据具体情况选择合适的焊接参数，确保电流、电压、焊接速度等的准确控制。

同时，要注意焊接的降温速度，避免过快引起裂纹形成。

3.减少应力集中：在焊接过程中，应通过合适的焊接顺序和方法，尽量减少焊接产生的应力集中。

另外，可以使用适当的焊接辅助材料，如焊接夹具、预应力装置等，来缓解焊接过程中的应力。

4.加强装置刚性：焊接装置应具备足够的刚性和稳定性，避免焊接过程中产生的振动和位移，从而减少焊接变形，并防止裂纹的出现。

总结起来，要防止焊接裂纹的发生，需要从焊接材料、焊接过程和焊接装置三个方面进行综合考虑和控制。

只有合理选择材料、准确控制焊接参数、减少应力集中和加强装置刚性，才能够有效防止焊接裂纹的产生。

我国自西气东输以来大口径直缝埋弧焊管的用量就不断开始攀升，各个生产线也相继投入生产。

有资料显示我国的大口径直缝埋弧焊管年生产量已超过500万吨，存在产能过剩的现象，而其中很多都属于低端产品，总体质量亟待提升[1]。

关乎直缝埋弧焊管质量的标准主要有两个，就是钢管的理化性能和是否存在缺陷，理化性能主要由钢板、焊丝和焊剂以及相关生产工艺决定，之后再进行专业的理化性能检测；而钢管的缺陷与钢板质量和焊材质量以及生产设备相关。

缺陷会引发应力集中从而降低钢管的使用寿命，甚至有可能出现泄漏或爆炸。

文章旨在研究钢管的生产质量，对常见缺陷进行分析，从而找到相应的预防措施，以期更进一步提升目前的钢管质量。

1 外部可视的常见缺陷钢管的外部可视缺陷主要包括以下几种。

其一，不够笔直，指的是钢管存在弯曲现象。

主要由直缝埋弧焊管在单侧焊缝后导致、或是钢管在扩径时存在受力不均匀、亦或者是水压时应力与钢管的屈服度之间存在较大差异。

其二，椭圆，指钢管存在不规则圆形，原因：钢管成型参数和扩径参数存在不合理现象。

其三，内翻或外翻，指钢管的轮廓线存在局部误差，出现内翻或是外翻现象。

原因：钢管的预弯或者成型曲率存在不合理。

其四，压坑，指钢管外部存在外物导致的凹形痕迹。

原因：钢板铣边、成型和预弯以及扩径中可能有铣屑或异物进入。

其五，划伤，指钢管表面存在较深的划痕。

原因：钢板运输时误伤、生产过程中在纵向或横向时有尖锐异物出现。

其六，摩擦伤痕，表现为中间较深而两侧较浅的划痕，偶尔会对称出现。

产生原因为输送时辊道转动所导致。

2 焊接常见缺陷（1）咬边。

咬边指焊缝金属在靠近焊趾母材时造成的卡槽或未填满现象。

原因：焊接时熔池受力出现异常所导致。

预防措施主要为保证熔池的热量供应、通过调节送丝系统和焊接工艺参数来确保电弧处于稳定状态、让焊接坡口处于平焊状态、查找外力源并将其消除；还需要让焊丝轴线和坡口横截面处于垂直状态或者是选用细丝来焊接，尽可能减少其他磁场带来的干扰。

直缝埋弧焊钢管焊缝横向裂纹产生原因分析摘要:针对直缝埋弧焊钢管生产过程中的焊缝横向裂纹,从焊接过程中的应力状态和生产工艺方面分析了焊缝横向裂纹产生的原因,并指出通过改进焊接材料及相关的焊接设备、降低焊接时的低熔点杂质铜含量以及降低焊接过程中的纵向拉应力等途径可有效防止焊缝横向裂纹的产生,保证焊接质量。

1 直缝埋弧焊钢管焊缝存在的横向裂纹管线钢属微合金化控轧钢,可焊性好,使用埋弧焊进行焊接时,焊缝很少有裂纹出现,但在直缝埋弧焊钢管生产过程中,某几个规格的钢管焊缝检测到横向裂纹。

该钢管长度12m,壁厚10~30mm,直径508~1 422 mm,采用JCO成型,二氧化碳+Ar气连续预焊进行打底,3~4丝埋弧自动焊进行内外焊缝一次焊接成型,水柱式耦合超声波自动探伤进行检测,在内外焊缝上均发现过位于焊缝边缘的横向热裂纹,从焊趾向焊缝中心开裂,裂纹的长度为2~5mm,深度从焊缝表面开始向下1~2 mm,大部分裂纹在焊缝加强高度内,如图1所示。

2 裂纹检验分析通过对裂纹金相试样的检测,在焊缝裂纹表面有清晰可见的铜斑,经委托天津大学、北京钢铁研究院等单位进行电镜扫描分析证实,在裂纹表面有大量的铜存在,铜是引起焊缝产生裂纹的主要原因。

根据对裂纹的检测分析结论,为最大限度降低焊缝中的铜含量,对焊接材料及焊接设备进行了改进:与焊丝厂合作将镀铜焊丝改为不镀铜焊丝;定期更换导电杆内聚四氟乙烯软管,防止导电杆磨损;改用硬质合金导电嘴,减少导电嘴因磨损产生的铜屑;使用新焊剂并定期清理焊接机头等。

采用以上措施后,焊缝横向裂纹的数量明显减少,但仍有少量的裂纹产生。

3焊接应力状态对产生裂纹的影响从理论上分析,引起焊缝热裂纹的原因有两点:一是低熔点杂质,二是焊接过程中的拉应力。

将低熔点杂质铜的来源降到最低后仍有裂纹产生,需要从焊接应力方面寻找解决办法。

钢管生产过程中出现的焊缝横向裂纹的统计情况表明,裂纹的分布规律是:薄壁管和厚壁管较少、中间壁厚(12~16mm)较多;大管径较少,小焊管管径较多。

X80直缝焊管机械扩径有限元分析的开题报告
一、选题背景
现代工业中使用更广泛的管材类型之一就是焊管，而直缝焊管机械
扩径技术则是其中的一项重要工艺之一。

直缝焊管机械扩径是指使用机
械力量将焊管的直径扩大，使管材更加符合需求。

然而，由于直缝焊管
机械扩径的工艺比较复杂，扩径过程中可能存在各种问题，比如管材变形、管壁厚度均匀性等问题，因此，对扩径过程的机械特性及变形行为
进行研究是非常重要的。

本选题的目的是通过有限元分析的方法，研究直缝焊管机械扩径过
程中的机械特性及变形行为，并探讨如何改进扩径过程，提高管材质量。

二、主要研究内容
1.建立直缝焊管机械扩径的有限元模型。

2.将扩径过程中的材料变形行为加入模型，以分析管材变形情况。

3.分析管材扩径过程中的机械特性，如应力分布、应变分布等。

4.通过分析得出直缝焊管机械扩径过程中的物理特性，探讨如何改
进该工艺。

三、论文的意义
1. 为了提高管材性能，提高扩径工艺的工艺水平。

2. 为应用有限元分析探究直缝焊管机械扩径成形机理提供新思路，
孕育新技术新方案。

3. 广泛运用于工业中，提供技术支撑。
