一 典型数字控制器设计 数字PID控制器 全

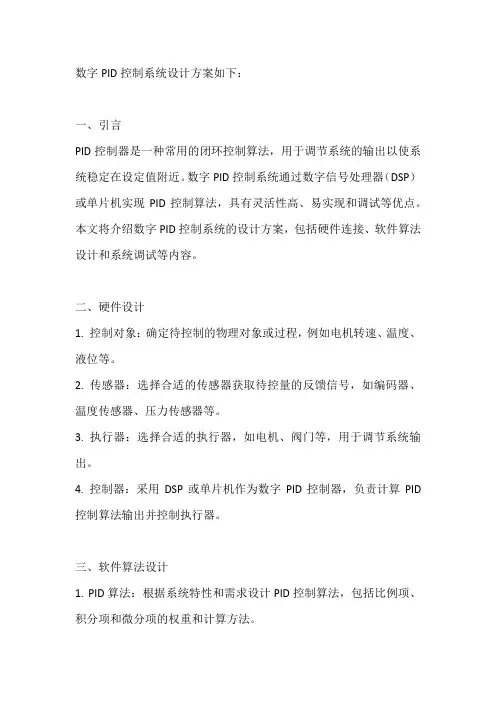

数字PID控制系统设计方案如下：一、引言PID控制器是一种常用的闭环控制算法，用于调节系统的输出以使系统稳定在设定值附近。

数字PID控制系统通过数字信号处理器（DSP）或单片机实现PID控制算法，具有灵活性高、易实现和调试等优点。

本文将介绍数字PID控制系统的设计方案，包括硬件连接、软件算法设计和系统调试等内容。

二、硬件设计1. 控制对象：确定待控制的物理对象或过程，例如电机转速、温度、液位等。

2. 传感器：选择合适的传感器获取待控量的反馈信号，如编码器、温度传感器、压力传感器等。

3. 执行器：选择合适的执行器，如电机、阀门等，用于调节系统输出。

4. 控制器：采用DSP或单片机作为数字PID控制器，负责计算PID 控制算法输出并控制执行器。

三、软件算法设计1. PID算法：根据系统特性和需求设计PID控制算法，包括比例项、积分项和微分项的权重和计算方法。

2. 离散化：将连续时间的PID算法离散化，适应数字控制器的运算方式。

3. 反馈控制：读取传感器反馈信号，计算PID输出，并控制执行器实现闭环控制。

四、系统调试1. 参数整定：通过实验和调试确定PID控制器中的比例系数、积分时间和微分时间等参数。

2. 稳定性测试：观察系统响应和稳定性，调整PID参数以提高系统性能。

3. 实时监测：实时监测系统输入、输出和误差信号，确保PID控制器正常工作。

五、性能优化1. 自适应控制：根据系统动态特性调整PID参数，实现自适应控制。

2. 鲁棒性设计：考虑系统模型不确定性和外部扰动，设计鲁棒性PID 控制算法。

3. 高级控制：结合模糊控制、神经网络等高级控制方法，优化系统性能。

六、总结数字PID控制系统设计是一项重要的控制工程任务，通过合理的硬件设计和软件算法实现，可以实现对各种控制对象的精确控制。

希望通过本文的介绍，读者能够了解数字PID控制系统的设计原理和实现方法，并在实践中不断提升控制系统设计和调试的能力。

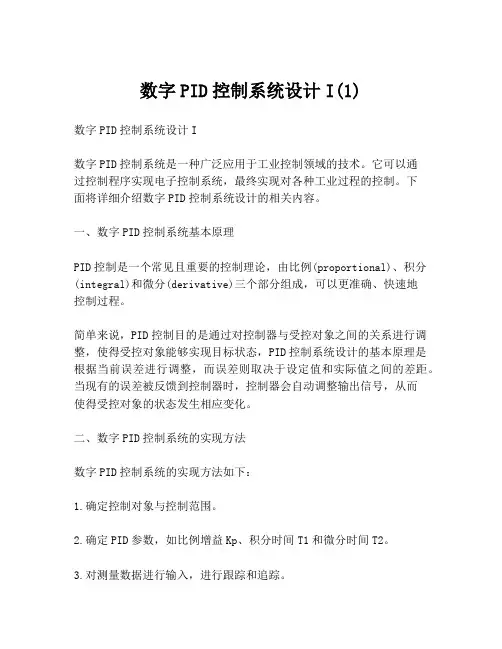

数字PID控制系统设计I(1)数字PID控制系统设计I数字PID控制系统是一种广泛应用于工业控制领域的技术。

它可以通过控制程序实现电子控制系统，最终实现对各种工业过程的控制。

下面将详细介绍数字PID控制系统设计的相关内容。

一、数字PID控制系统基本原理PID控制是一个常见且重要的控制理论，由比例(proportional)、积分(integral)和微分(derivative)三个部分组成，可以更准确、快速地控制过程。

简单来说，PID控制目的是通过对控制器与受控对象之间的关系进行调整，使得受控对象能够实现目标状态，PID控制系统设计的基本原理是根据当前误差进行调整，而误差则取决于设定值和实际值之间的差距。

当现有的误差被反馈到控制器时，控制器会自动调整输出信号，从而使得受控对象的状态发生相应变化。

二、数字PID控制系统的实现方法数字PID控制系统的实现方法如下：1.确定控制对象与控制范围。

2.确定PID参数，如比例增益Kp、积分时间T1和微分时间T2。

3.对测量数据进行输入，进行跟踪和追踪。

4.分析反馈数据，对数据进行分析，找出问题并对问题进行修复。

5.根据分析结果，进行控制系统的调整，从而使得控制对象状态得到优化。

三、数字PID控制系统的优缺点数字PID控制系统的优点如下：1.具有快速响应特征，能够快速调整控制器信号。

2.控制精度高，能够准确地控制控制对象。

3.安装方便，可以通过电脑等电子设备进行安装。

数字PID控制系统的缺点如下：1.计算量很大，需要进行繁复的计算才能实现。

2.对传感器非常敏感，传感器的问题有时会导致系统失控。

3.对负载稳定特性要求较高，如果负载变化较大，可能会影响系统稳定性。

四、数字PID控制系统设计的应用数字PID控制系统广泛应用于生产线控制、温度调节、湿度调节、压力控制、流量控制等各个领域。

它可以精确控制各种工业过程，实现高效、精准地生产。

在未来，数字PID控制系统将应用于更广泛的应用领域。

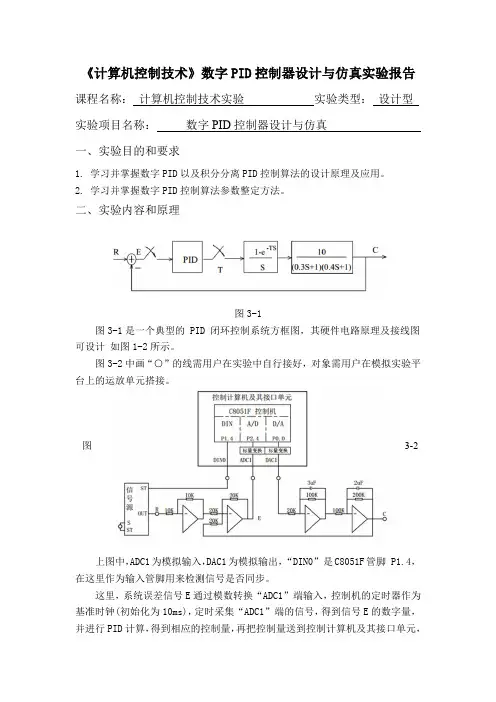

《计算机控制技术》数字PID控制器设计与仿真实验报告课程名称：计算机控制技术实验实验类型：设计型实验项目名称：数字PID控制器设计与仿真一、实验目的和要求1. 学习并掌握数字PID以及积分分离PID控制算法的设计原理及应用。

2. 学习并掌握数字PID控制算法参数整定方法。

二、实验内容和原理图3-1图3-1是一个典型的 PID 闭环控制系统方框图，其硬件电路原理及接线图可设计如图1-2所示。

图3-2中画“○”的线需用户在实验中自行接好，对象需用户在模拟实验平台上的运放单元搭接。

图3-2上图中，ADC1为模拟输入，DAC1为模拟输出，“DIN0”是C8051F管脚 P1.4，在这里作为输入管脚用来检测信号是否同步。

这里，系统误差信号E通过模数转换“ADC1”端输入，控制机的定时器作为基准时钟(初始化为10ms)，定时采集“ADC1”端的信号，得到信号E的数字量，并进行PID计算，得到相应的控制量，再把控制量送到控制计算机及其接口单元，由“DAC1”端输出相应的模拟信号，来控制对象系统。

本实验中，采用位置式PID算式。

在一般的PID控制中，当有较大的扰动或大幅度改变给定值时，会有较大的误差，以及系统有惯性和滞后，因此在积分项的作用下，往往会使系统超调变大、过渡时间变长。

为此，可采用积分分离法PID控制算法，即：当误差e(k)较大时，取消积分作用；当误差e(k)较小时才将积分作用加入。

图3-3是积分分离法PID控制实验的参考程序流程图。

图3-3三、主要仪器设备计算机、模拟电气实验箱四、操作方法与实验步骤1.按照图3-2搭建实验仿真平台。

2.确定系统的采样周期以及积分分离值。

3.参考给出的流程图编写实验程序，将积分分离值设为最大值0x7F，编译、链接。

4.点击，使系统进入调试模式，点击，使系统开始运行，用示波器分别观测输入端R以及输出端C。

5.如果系统性能不满意，用凑试法修改PID参数，再重复步骤3和4，直到响应曲线满意，并记录响应曲线的超调量和过渡时间。

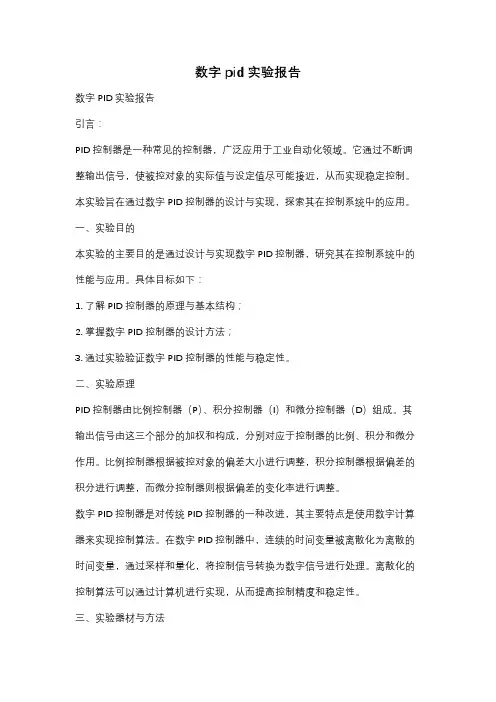

数字pid实验报告数字PID实验报告引言：PID控制器是一种常见的控制器，广泛应用于工业自动化领域。

它通过不断调整输出信号，使被控对象的实际值与设定值尽可能接近，从而实现稳定控制。

本实验旨在通过数字PID控制器的设计与实现，探索其在控制系统中的应用。

一、实验目的本实验的主要目的是通过设计与实现数字PID控制器，研究其在控制系统中的性能与应用。

具体目标如下：1. 了解PID控制器的原理与基本结构；2. 掌握数字PID控制器的设计方法；3. 通过实验验证数字PID控制器的性能与稳定性。

二、实验原理PID控制器由比例控制器（P）、积分控制器（I）和微分控制器（D）组成。

其输出信号由这三个部分的加权和构成，分别对应于控制器的比例、积分和微分作用。

比例控制器根据被控对象的偏差大小进行调整，积分控制器根据偏差的积分进行调整，而微分控制器则根据偏差的变化率进行调整。

数字PID控制器是对传统PID控制器的一种改进，其主要特点是使用数字计算器来实现控制算法。

在数字PID控制器中，连续的时间变量被离散化为离散的时间变量，通过采样和量化，将控制信号转换为数字信号进行处理。

离散化的控制算法可以通过计算机进行实现，从而提高控制精度和稳定性。

三、实验器材与方法1. 实验器材：- 控制系统实验平台- 数字PID控制器模块- 电源供应器- 电压表、电流表等测量仪器2. 实验方法：(1) 搭建控制系统实验平台，将被控对象与数字PID控制器模块连接；(2) 设定被控对象的目标值，并调整PID控制器的参数；(3) 启动实验平台，观察被控对象的实际值与目标值的变化，并记录数据；(4) 根据实验数据，分析PID控制器的性能与稳定性。

四、实验结果与讨论在本实验中，我们选择了一个温度控制系统作为被控对象，通过数字PID控制器来实现温度的稳定控制。

在实验过程中，我们调整了PID控制器的参数，并记录了被控对象的实际温度值与目标温度值。

通过实验数据的分析，我们可以得出以下结论：1. 比例控制器的参数对系统的响应速度有重要影响。

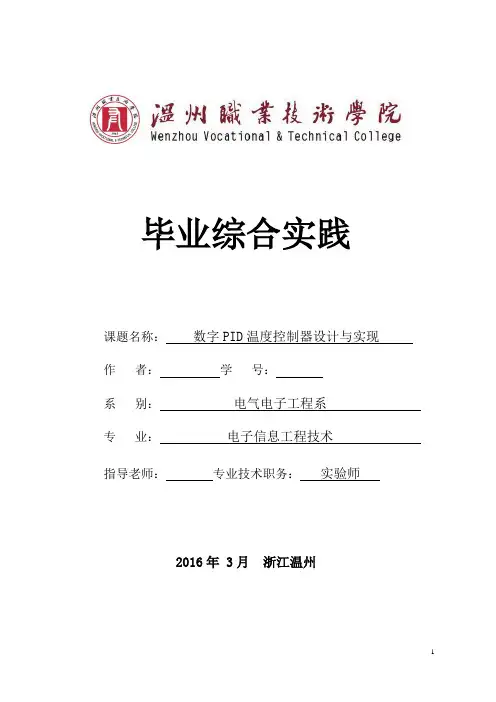

毕业综合实践课题名称：数字PID温度控制器设计与实现作者：学号：系别：电气电子工程系专业：电子信息工程技术指导老师：专业技术职务：实验师2016年 3月浙江温州目录1引言 (5)2系统设计方案与选择 (6)2.1单片机的选择 (6)2.2系统控制方式 (6)2.3系统控制方式 (7)2.4显示驱动电路 (8)2.5数字温度传感器 (8)2.6显示部分 (9)2.7电源电路 (9)2.8按键电路 (9)2.9最终方案确定 (10)3硬件设计 (10)3.1硬件设计的基本原则 (10)3.2系统硬件的基本组成部分 (11)3.3主要单元的电路设计 (12)3.3.1单片机控制电路设计 (12)3.3.2系统时钟电路 (12)3.3.3显示电路设计 (13)3.3.4按键电路 (13)3.3.5滤波电路设计 (14)3.3.6过零检测电路设计 (14)3.3.7数据转换电路 (15)3.3.8输出控制电路 (16)3.3.9电源电路 (16)4主要单元的PCB设计 (17)5系统软件的设计与实现 (18)5.1软件设计的基本原则 (19)5.2系统软件功能设计 (19)5.3软件总体设计 (20)5.4主要模块软件设计 (20)5.4.1初始化模块的软件设计 (20)5.4.2显示模块的软件设计 (22)5.4.3定时中断模块的软件设计 (33)5.4.4PID算法模块的软件设计 (33)5.4.5过零检测输出控制中断模块的软件设计 (35)结论 (35)致谢 (36)参考文献 (37)附录一主机原理图 (39)附录二部分时数字PID温度控制器PCB图 (40)附录三程序清单 (41)1引言现代工业生产过程中,用于热处理的加热炉,需要消耗大量的电能,而且温度控制是纯滞后的一阶大惯性环节。

现有企业多采用常规仪表加接触器的断续控制,随着科技进步和生产的发展,这类设备对温度的控制要求越来越高,除控温精度外,对温度上升速度及下降速度也提出了可控要求, 显而易见常规控制难于满是这些工艺要求。

按偏差的比例、积分、微分进行控制的控制器称为PID 控制器，是控制系统中应用最广泛的一种控制规律。

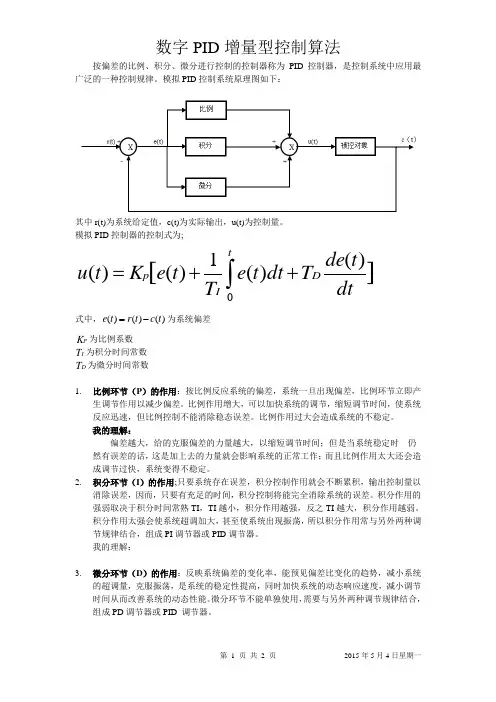

模拟PID 控制系统原理图如下：其中r(t)为系统给定值，c(t)为实际输出，u(t)为控制量。

模拟PID 控制器的控制式为;][)()(1)()(0dt t de T dt t e T t e K t u D tI p ++=⎰式中，)()()(t c t r t e -=为系统偏差 P K 为比例系数I T 为积分时间常数D T 为微分时间常数1. 比例环节（P ）的作用：按比例反应系统的偏差，系统一旦出现偏差，比例环节立即产生调节作用以减少偏差。

比例作用增大，可以加快系统的调节，缩短调节时间，使系统反应迅速，但比例控制不能消除稳态误差。

比例作用过大会造成系统的不稳定。

我的理解：偏差越大，给的克服偏差的力量越大，以缩短调节时间；但是当系统稳定时 仍然有误差的话，这是加上去的力量就会影响系统的正常工作；而且比例作用太大还会造成调节过快，系统变得不稳定。

2. 积分环节（I ）的作用;只要系统存在误差，积分控制作用就会不断累积，输出控制量以消除误差，因而，只要有充足的时间，积分控制将能完全消除系统的误差。

积分作用的强弱取决于积分时间常熟TI ，TI 越小，积分作用越强，反之TI 越大，积分作用越弱。

积分作用太强会使系统超调加大，甚至使系统出现振荡，所以积分作用常与另外两种调节规律结合，组成PI 调节器或PID 调节器。

我的理解：3. 微分环节（D ）的作用：反映系统偏差的变化率，能预见偏差比变化的趋势，减小系统的超调量，克服振荡，是系统的稳定性提高，同时加快系统的动态响应速度，减小调节时间从而改善系统的动态性能。

微分环节不能单独使用，需要与另外两种调节规律结合，组成PD 调节器或PID 调节器。

在计算机控制系统中，PID 控制规律的实现必须用数值逼近的方法。

当采样周期相当短时，用求和代替积分、用向后差分代替微分，使模拟PID 离散化为差分方程。

PID控制器：介绍PID控制器的原理、设计和应用控制系统在我们日常生活中扮演着重要的角色。

无论是在工业自动化、家电、机器人技术还是其他领域，控制系统都是实现稳定和精确控制的关键。

PID控制器是一种常用的控制器，被广泛应用于各种工业和自动化系统中。

本文将介绍PID控制器的原理、设计和应用。

什么是PID控制器？PID控制器是一种基于反馈的控制系统，用于控制运动、过程或其他变量。

PID 是“比例-积分-微分”（Proportional-Integral-Derivative）的缩写，这三个术语指的是PID控制器中使用的三个控制算法。

PID控制器根据当前的反馈信号与预设的设定值之间的差异，计算控制输出，并通过调整控制信号来实现稳定的控制。

PID控制器的原理PID控制器基于三个算法：比例控制、积分控制和微分控制。

下面我们将详细介绍每个算法的原理。

比例控制比例控制是PID控制器的基本控制算法之一。

它根据当前的反馈信号与设定值之间的差异，计算出一个与误差成比例的控制量。

比例控制的公式可以表示为：输出= Kp × 误差其中，Kp是比例增益，用于调整控制量对误差的敏感度。

较大的比例增益将导致更快的响应，但也可能引起振荡和不稳定。

比例控制器的作用是减小误差，使得实际输出逐渐接近设定值。

然而，由于比例控制只考虑当前误差并未考虑过去的误差，因此它无法消除稳态误差。

积分控制积分控制是PID控制器的另一个重要算法。

它考虑误差的累积，并在一段时间内对误差进行积分。

积分控制的公式可以表示为：输出= Ki × ∫ 误差 dt其中，Ki是积分增益，用于调整积分控制的敏感性。

积分控制的作用是消除稳态误差，因为它对误差的积分可以抵消误差的累积。

然而，积分控制也可能导致系统的超调和不稳定。

过高的积分增益会增加系统的振荡风险，从而造成过调和振荡。

微分控制微分控制通常用于减少系统的超调和抑制振荡。

它通过考虑误差变化的速率来改善系统的响应速度。

《计算机控制》课程设计报告题目: 数字PID控制器设计姓名: 王云学号: ********* 姓名: 孙传梁学号: ********* 姓名: 钟晓光学号: ********* 姓名: 袁海涛学号: *********2011年6月25日目录《计算机控制》课程设计任务书-----------------------------------------------------------------------3 数字控制器设计-------------------------------------------------------------------------------------------41、前言-------------------------------------------------------------------------------------------------------42、设计目的-------------------------------------------------------------------------------------------------43、设计原理-------------------------------------------------------------------------------------------------44、数字PID参数整定------------------------------------------------------------------------------------55、建立simulink模型------------------------------------------------------------------------------------86、MCS-51单片机实现控制器的设计----------------------------------------------------------------96.1、器件选择------------------------------------------------------------------------------------------106.2、电路设计------------------------------------------------------------------------------------------106.3、程序设计------------------------------------------------------------------------------------------117、设计工作总结及心得体会---------------------------------------------------------------------------158、参考资料及文献---------------------------------------------------------------------------------------15《计算机控制》课程设计任务书指导教师签字：系（教研室）主任签字：2011年6 月25 日数字控制器设计一、前言PID控制是最早发展起来的经典控制策略，是用于过程控制最有效的策略之一。
