丝网印刷培训资料丝网印刷的工作原理以及定义丝网印刷工作原理：通过刮条挤压网版，使网版弹性形变后将浆料漏印在硅片上的一种印刷方式。
丝网印刷的定义：在硅片表面印刷正电极、背电极、背电场，并通过高温使硅元素与浆料形成欧姆接触的一种反应。
电池片的定义：通过太阳能转换成电脑的一种半导体器件，在光照条件下产生电流通过电极将电能输出。
单晶：周期性有规律的多晶：单晶颗粒杂乱排列一．丝网印刷机器设备的基础内容YS）（一）丝网印刷机器设备简介（见图）123456789101112(二)丝网印刷的工序流程（三）丝网印刷所接触的辅助工具以及化学品1）网版型号以及每道印刷运用的浆料及其作用网框的作用:跟网版结合后装在机器上1、使用洁净、干燥的无尘布，注意在不同工序使用的无尘布必须分开放置，不可混用；同一工序，擦拭台面与擦拭网版的无尘布也必须分开放置，不可混用；2、擦拭网版时注意要用力均匀、不可使网版局部受力而导致变形。
3、在网版底部沿副栅线方向来回擦拭。
擦拭好网版后，印刷一片电池片，肉眼观察印刷效果,检查是否有虚印、断线、漏浆、节点等。
网版的作用：提供硅片的固体图形（网版的寿命）一道为背电极印刷作用：易于焊接二道为背电场印刷作用：收集载流子三道为正电极印刷作用：收集电流运用浆料应遵循少量多次的原则2）浆料（银铝）的作用：制作太阳能电池所用的金属电极导体材料，属于镀膜材料，由一种或多种无机微粒在有机高分子中组成胶状或悬浮状。
银浆的用途：用于丝网印刷一、三两道注意事项：1使用前必须密封回温，并需要搅拌均匀后方可使用2严禁在车间和储存区吸烟食用存放食物和饮料。
禁止靠近热源，禁止吸入和食入，眼睛接触时不要揉搓，用清水冲洗15分钟以上就医。
皮肤接触用干布擦拭后在用肥皂和热水清洗接触部位。
3接触该产品时必须在良好的通风区域，应佩戴防护手套口罩和有关防护用品。
铝浆的用途：用于丝网印刷二道各种浆料型号：银铝浆：单晶用：3398，多晶用：3398、3347铝浆：RX8101、RC3369-3B银浆：单晶用:CN33462，多晶用:PV147注意事项：皮肤接触后用酒精擦拭后用清水和肥皂清洗该部位,眼睛部分用清水冲洗15分钟以上就医。

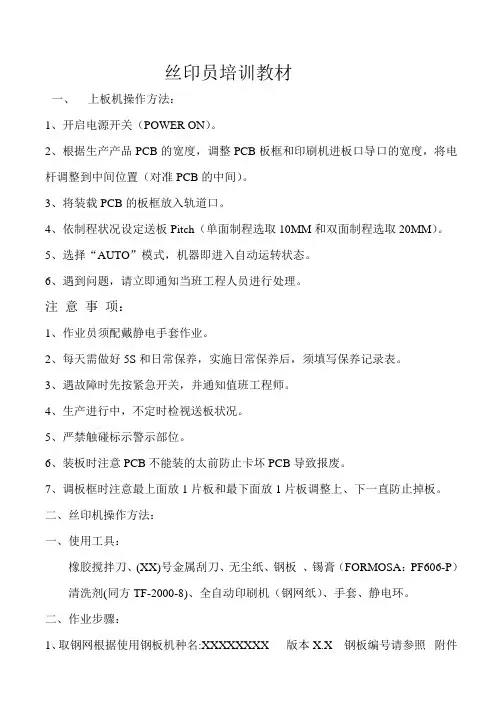

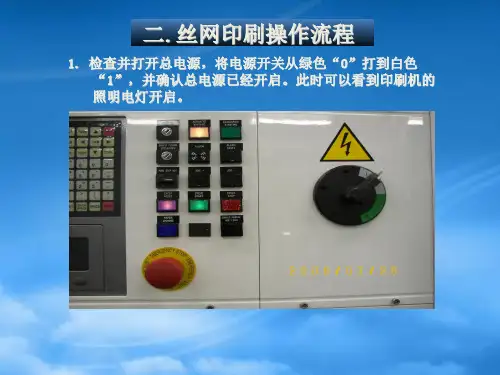

丝印员培训教材一、上板机操作方法：1、开启电源开关（POWER ON）。
2、根据生产产品PCB的宽度，调整PCB板框和印刷机进板口导口的宽度，将电杆调整到中间位置（对准PCB的中间）。
3、将装载PCB的板框放入轨道口。
4、依制程状况设定送板Pitch（单面制程选取10MM和双面制程选取20MM）。
5、选择“AUTO”模式，机器即进入自动运转状态。
6、遇到问题，请立即通知当班工程人员进行处理。
注意事项：1、作业员须配戴静电手套作业。
2、每天需做好5S和日常保养，实施日常保养后，须填写保养记录表。
3、遇故障时先按紧急开关，并通知值班工程师。
4、生产进行中，不定时检视送板状况。
5、严禁触碰标示警示部位。
6、装板时注意PCB不能装的太前防止卡坏PCB导致报废。
7、调板框时注意最上面放1片板和最下面放1片板调整上、下一直防止掉板。
二、丝印机操作方法：一、使用工具：橡胶搅拌刀、(XX)号金属刮刀、无尘纸、钢板、锡膏（FORMOSA：PF606-P）清洗剂(同方TF-2000-8)、全自动印刷机（钢网纸）、手套、静电环。
二、作业步骤：1、取钢网根据使用钢板机种名:XXXXXXXX 版本X.X 钢板编号请参照附件“SMT钢板一览表”。
提前4小时完成。
2、钢板载入方向依钢板右边缘指示箭头载入。
3、印刷机顶PIN高度：60mm，顶PIN数量及顶PIN位置，参照对应的“SMT顶PIN图”作业。
4、PCB尺寸：长：----MM,宽:----MM.厚度:-----mm。
使用刮刀尺寸：350mm，刮刀编号及使用状况记录于“SMT印刷机刮刀出入点检使用记录表”5、印刷机自动擦拭方式：湿擦----->干擦----->真空吸。
6、印刷参数要求：刮刀压力：4-8KG 刮刀速度：40~80mm/S 印刷间隙：0mm脱膜速度：0.3~0.7mm 擦拭片数：4~8PCS7、印刷前需对真空包装PCB进行检查，发现有漏真空、超保质期(6个月)及湿度感应卡40%以上（含40%）严禁上线生产。

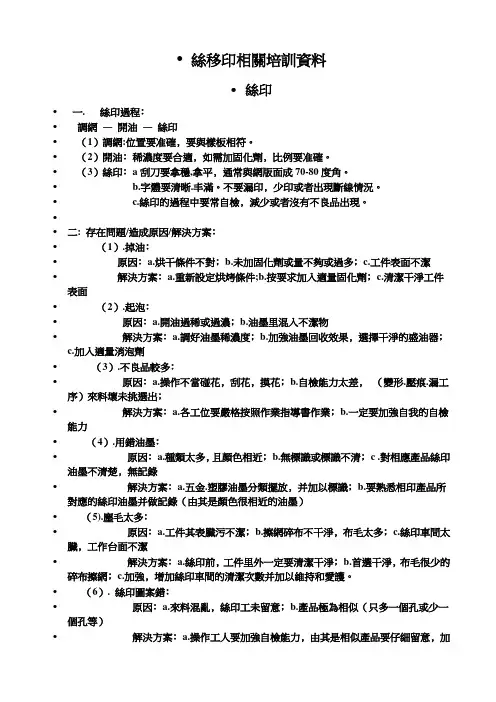

•絲移印相關培訓資料•絲印•一. 絲印過程﹕•調網—開油—絲印•（1）調網:位置要准確﹐要與樣板相符。
•（2）開油﹕稀濃度要合適﹐如需加固化劑﹐比例要准確。
•（3）絲印﹕a刮刀要拿穩,拿平﹐通常與網版面成70-80度角。
• b.字體要清晰.丰滿。
不要漏印﹐少印或者出現斷線情況。
• c.絲印的過程中要常自檢﹐減少或者沒有不良品出現。
••二: 存在問題/造成原因/解決方案﹕•（1）.掉油﹕•原因﹕a.烘干條件不對﹔b.未加固化劑或量不夠或過多﹔c.工件表面不潔•解決方案﹕a.重新設定烘烤條件;b.按要求加入適量固化劑﹔c.清潔干淨工件表面•（2）.起泡﹕•原因﹕a.開油過稀或過濃﹔b.油墨里混入不潔物•解決方案﹕a.調好油墨稀濃度﹔b.加強油墨回收效果﹐選擇干淨的盛油器﹔c.加入適量消泡劑•（3）.不良品較多﹕•原因﹕a.操作不當碰花﹐刮花﹐摸花﹔b.自檢能力太差﹐（變形.壓痕.漏工序）來料壞未挑選出﹔•解決方案﹕a.各工位要嚴格按照作業指導書作業﹔b.一定要加強自我的自檢能力•（4）.用錯油墨﹕•原因﹕a.種類太多﹐且顏色相近﹔b.無標識或標識不清﹔c .對相應產品絲印油墨不清楚﹐無記錄•解決方案﹕a.五金.塑膠油墨分類擺放﹐并加以標識﹔b.要熟悉相印產品所對應的絲印油墨并做記錄（由其是顏色很相近的油墨）•（5).塵毛太多﹕•原因﹕a.工件其表臟污不潔﹔b.擦網碎布不干淨﹐布毛太多﹔c.絲印車間太臟﹐工作台面不潔•解決方案﹕a.絲印前﹐工件里外一定要清潔干淨﹔b.首選干淨﹐布毛很少的碎布擦網﹔c.加強﹐增加絲印車間的清潔次數并加以維持和愛護。
•（6）. 絲印圖案錯﹕•原因﹕a.來料混亂﹐絲印工未留意﹔b.產品極為相似（只多一個孔或少一個孔等）•解決方案﹕a.操作工人要加強自檢能力﹐由其是相似產品要仔細留意﹐加以區分﹔b.相似產品﹐在底座方面要有所區別擬制﹕马晓雷審核﹕批准﹕。
